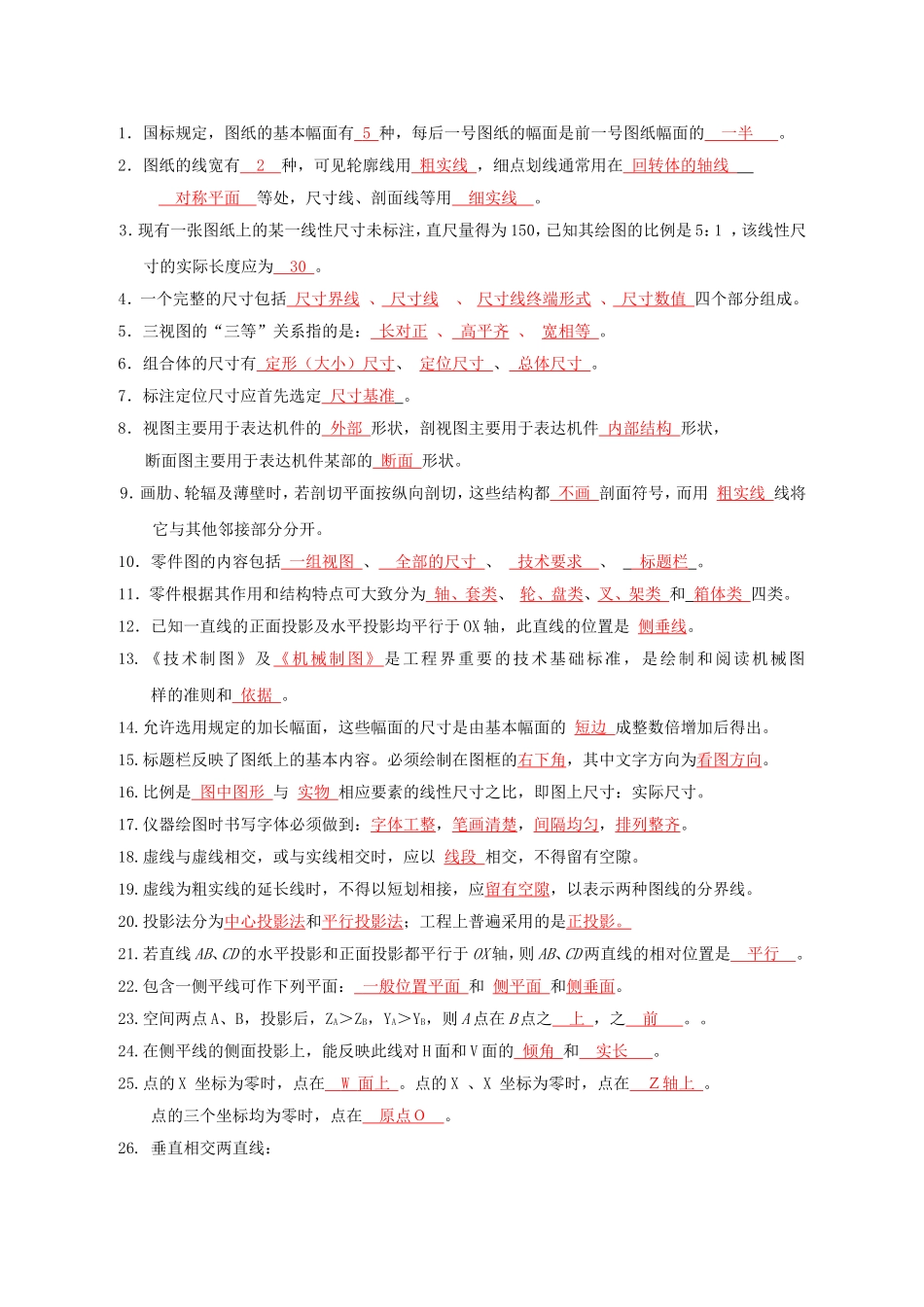

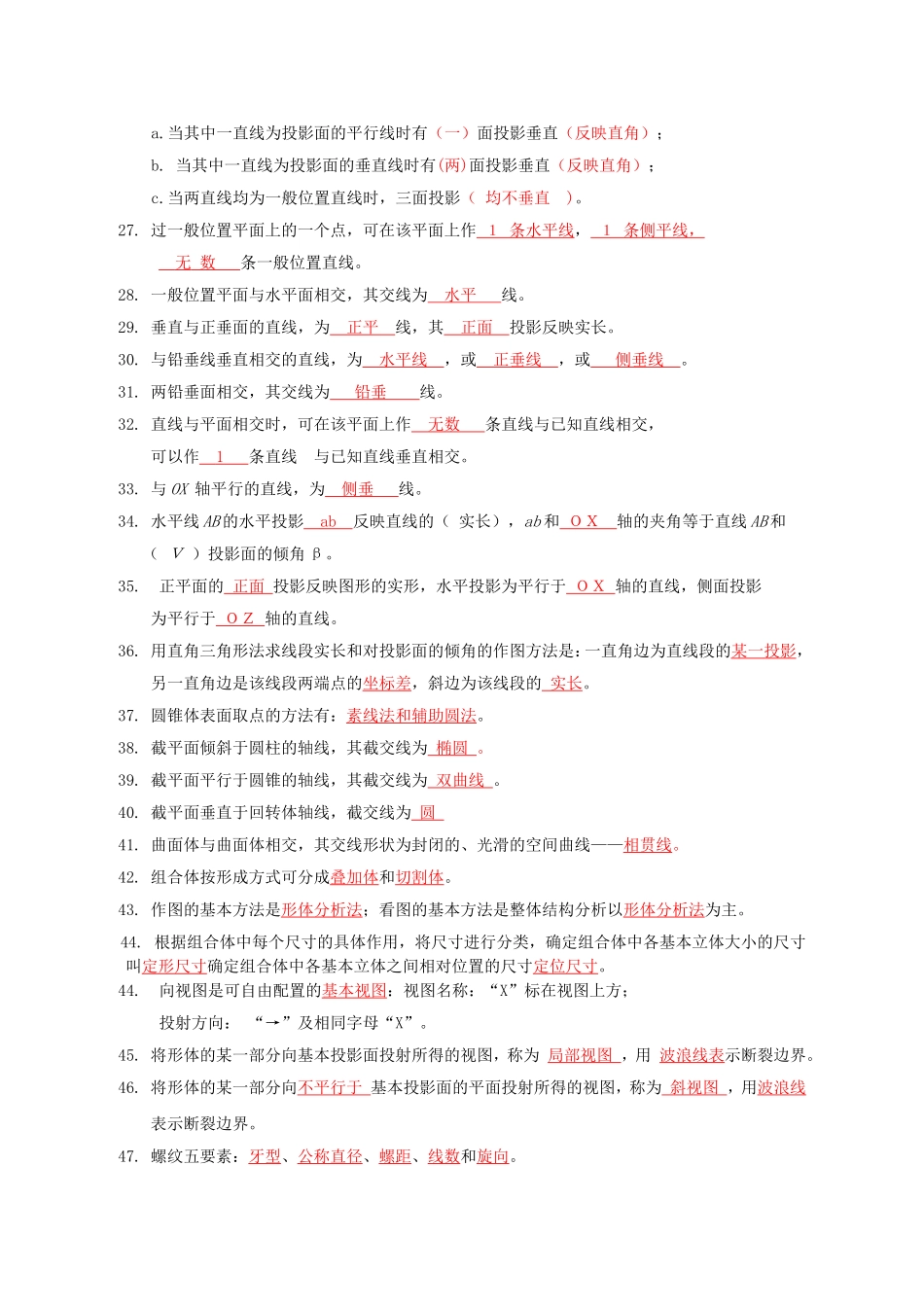

1．国标规定，图纸的基本幅面有5种，每后一号图纸的幅面是前一号图纸幅面的一半。2．图纸的线宽有2种，可见轮廓线用粗实线，细点划线通常用在回转体的轴线对称平面等处，尺寸线、剖面线等用细实线。3．现有一张图纸上的某一线性尺寸未标注，直尺量得为150，已知其绘图的比例是5：1，该线性尺寸的实际长度应为30。4．一个完整的尺寸包括尺寸界线、尺寸线、尺寸线终端形式、尺寸数值四个部分组成。5．三视图的“三等”关系指的是：长对正、高平齐、宽相等。6．组合体的尺寸有定形（大小）尺寸、定位尺寸、总体尺寸。7．标注定位尺寸应首先选定尺寸基准。8．视图主要用于表达机件的外部形状，剖视图主要用于表达机件内部结构形状，断面图主要用于表达机件某部的断面形状。9．画肋、轮辐及薄壁时，若剖切平面按纵向剖切，这些结构都不画剖面符号，而用粗实线线将它与其他邻接部分分开。10．零件图的内容包括一组视图、全部的尺寸、技术要求、标题栏。11．零件根据其作用和结构特点可大致分为轴、套类、轮、盘类、叉、架类和箱体类四类。12．已知一直线的正面投影及水平投影均平行于OX轴，此直线的位置是侧垂线。13.《技术制图》及《机械制图》是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。14.允许选用规定的加长幅面，这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出。15.标题栏反映了图纸上的基本内容。必须绘制在图框的右下角，其中文字方向为看图方向。16.比例是图中图形与实物相应要素的线性尺寸之比，即图上尺寸：实际尺寸。17.仪器绘图时书写字体必须做到：字体工整，笔画清楚，间隔均匀，排列整齐。18.虚线与虚线相交，或与实线相交时，应以线段相交，不得留有空隙。19.虚线为粗实线的延长线时，不得以短划相接，应留有空隙，以表示两种图线的分界线。20.投影法分为中心投影法和平行投影法；工程上普遍采用的是正投影。21.若直线AB、CD的水平投影和正面投影都平行于OX轴，则AB、CD两直线的相对位置是平行。22.包含一侧平线可作下列平面：一般位置平面和侧平面和侧垂面。23.空间两点A、B，投影后，ZA＞ZB，YA＞YB，则A点在B点之上，之前。。24.在侧平线的侧面投影上，能反映此线对H面和V面的倾角和实长。25.点的X坐标为零时，点在W面上。点的X、X坐标为零时，点在Ｚ轴上。点的三个坐标均为零时，点在原点Ｏ。26.垂直相交两直线：a.当其中一直线为投影面的平行线时有（一）面投影垂直（反映直角）；b.当其中一直线为投影面的垂直线时有(两)面投影垂直（反映直角）；c.当两直线均为一般位置直线时，三面投影（均不垂直)。27.过一般位置平面上的一个点，可在该平面上作１条水平线，１条侧平线，无数条一般位置直线。28.一般位置平面与水平面相交，其交线为水平线。29.垂直与正垂面的直线，为正平线，其正面投影反映实长。30.与铅垂线垂直相交的直线，为水平线，或正垂线，或侧垂线。31.两铅垂面相交，其交线为铅垂线。32.直线与平面相交时，可在该平面上作无数条直线与已知直线相交，可以作1条直线与已知直线垂直相交。33.与OX轴平行的直线，为侧垂线。34.水平线AB的水平投影ab反映直线的（实长），ab和ＯＸ轴的夹角等于直线AB和（Ｖ）投影面的倾角β。35.正平面的正面投影反映图形的实形，水平投影为平行于ＯＸ轴的直线，侧面投影为平行于ＯＺ轴的直线。36.用直角三角形法求线段实长和对投影面的倾角的作图方法是：一直角边为直线段的某一投影，另一直角边是该线段两端点的坐标差，斜边为该线段的实长。37.圆锥体表面取点的方法有：素线法和辅助圆法。38.截平面倾斜于圆柱的轴线，其截交线为椭圆。39.截平面平行于圆锥的轴线，其截交线为双曲线。40.截平面垂直于回转体轴线，截交线为圆41.曲面体与曲面体相交，其交线形状为封闭的、光滑的空间曲线——相贯线。42.组合体按形成方式可分成叠加体和切割体。43.作图的基本方法是形体分析法；看图的基本方法是整体结构分析以形体分析法为主。44.根据组合体中每个尺寸的具体作用，将尺寸进行分类，确定组合体中各基本立体大小的尺寸叫定形尺寸确定组合体中各基本立体之间相对位置的尺寸定位尺寸。44.向视图是可...
