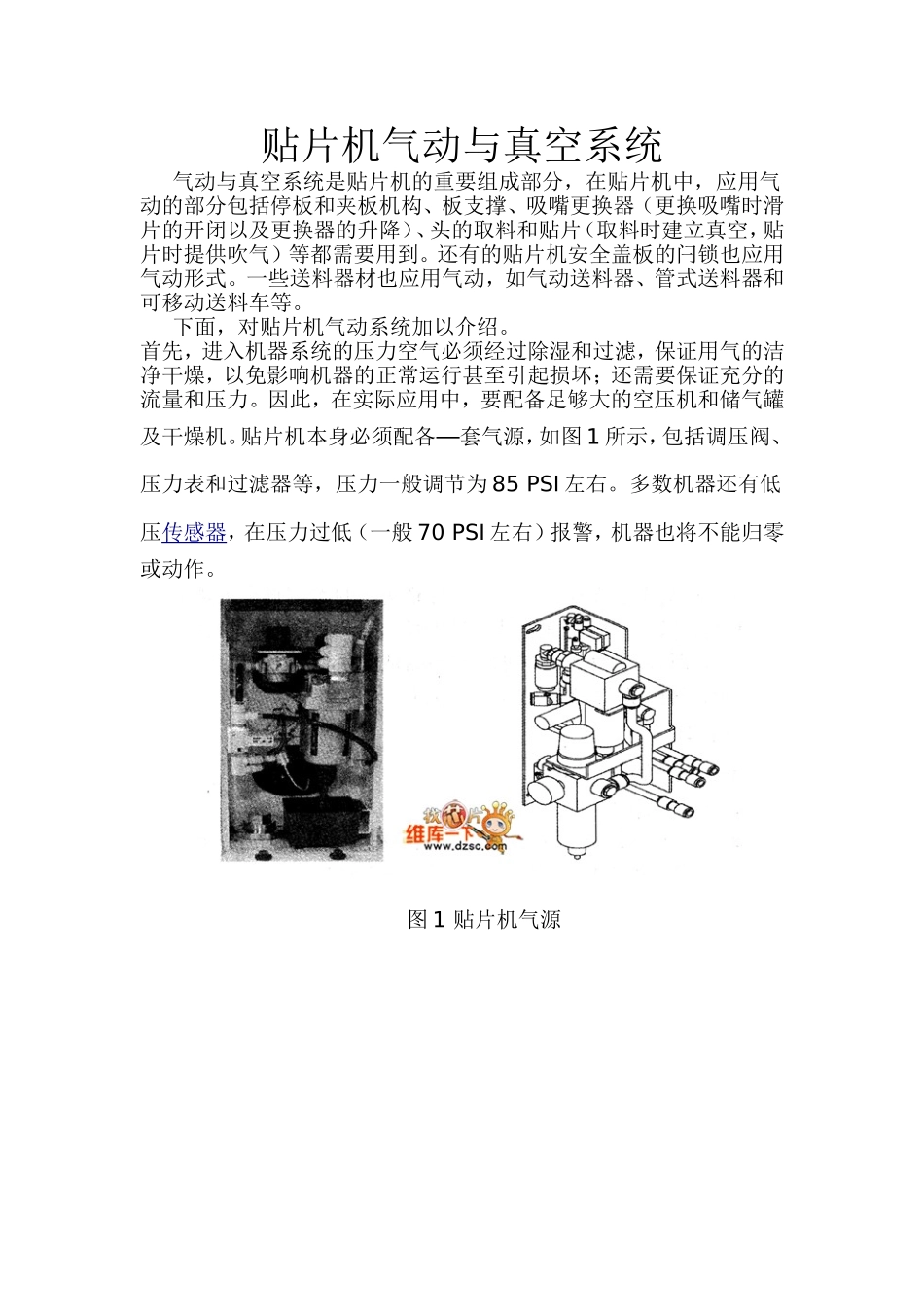

贴片机气动与真空系统_第1页
1/5
贴片机气动与真空系统_第2页
2/5

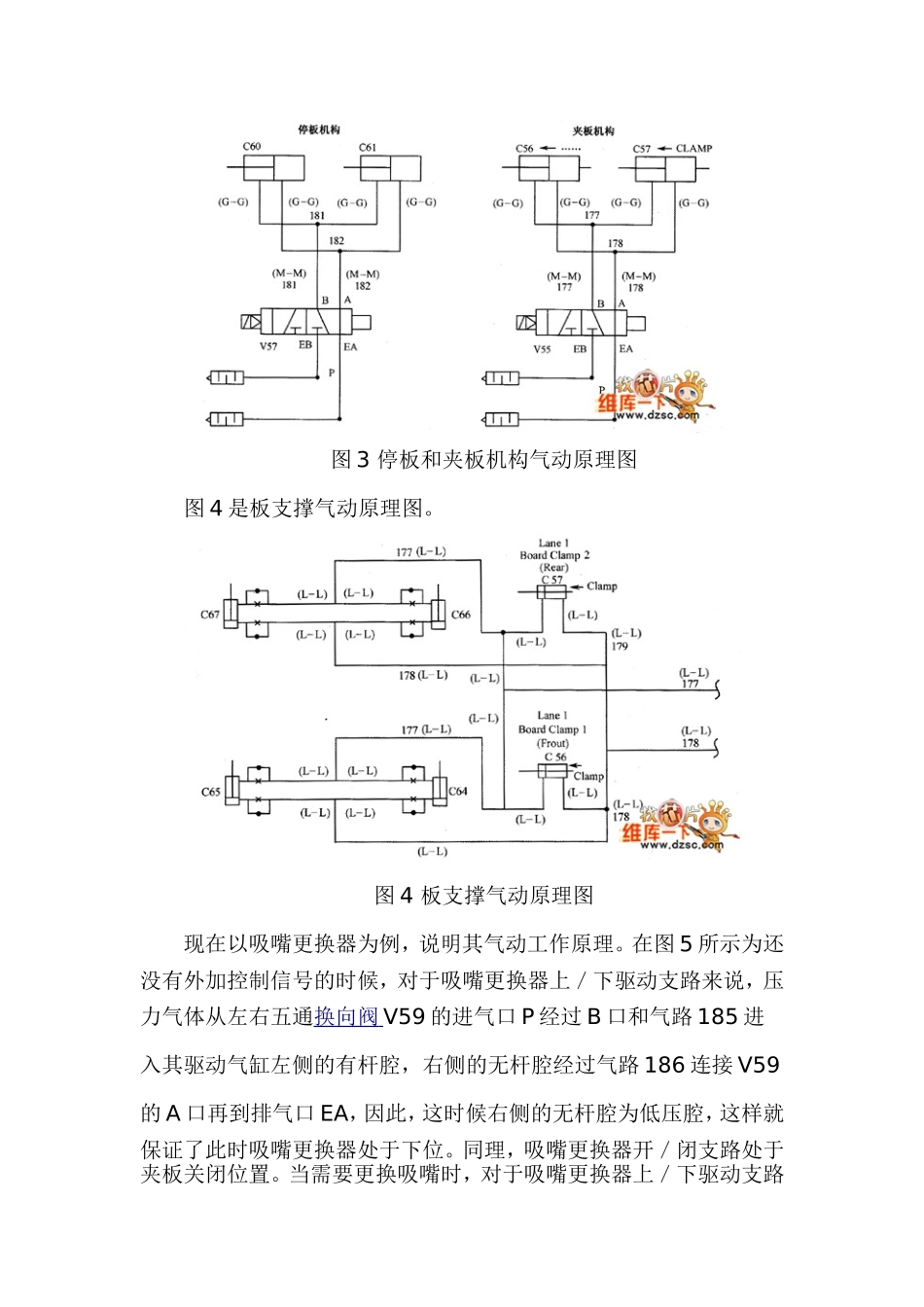

贴片机气动与真空系统_第3页
3/5
贴片机气动与真空系统气动与真空系统是贴片机的重要组成部分,在贴片机中,应用气动的部分包括停板和夹板机构、板支撑、吸嘴更换器(更换吸嘴时滑片的开闭以及更换器的升降)、头的取料和贴片(取料时建立真空,贴片时提供吹气)等都需要用到。还有的贴片机安全盖板的闩锁也应用气动形式。一些送料器材也应用气动,如气动送料器、管式送料器和可移动送料车等。下面,对贴片机气动系统加以介绍。首先,进入机器系统的压力空气必须经过除湿和过滤,保证用气的洁净干燥,以免影响机器的正常运行甚至引起损坏;还需要保证充分的流量和压力。因此,在实际应用中,要配备足够大的空压机和储气罐及干燥机。贴片机本身必须配各—套气源,如图1所示,包括调压阀、压力表和过滤器等,压力一般调节为85PSI左右。多数机器还有低压传感器,在压力过低(一般70PSI左右)报警,机器也将不能归零或动作。图1贴片机气源图2闪电头贴片机气动原理图图3是停板和夹板机构气动原理图。图3停板和夹板机构气动原理图图4是板支撑气动原理图。图4板支撑气动原理图现在以吸嘴更换器为例,说明其气动工作原理。在图5所示为还没有外加控制信号的时候,对于吸嘴更换器上/下驱动支路来说,压力气体从左右五通换向阀V59的进气口P经过B口和气路185进入其驱动气缸左侧的有杆腔,右侧的无杆腔经过气路186连接V59的A口再到排气口EA,因此,这时候右侧的无杆腔为低压腔,这样就保证了此时吸嘴更换器处于下位。同理,吸嘴更换器开/闭支路处于夹板关闭位置。当需要更换吸嘴时,对于吸嘴更换器上/下驱动支路来说,V59左侧的电磁阀得电,在电磁力推动下,阀右位切入工作,压力气体从V59的进气口P经过A口和气路186进入右侧的无杆腔,推动左侧的有杆腔经过气路185连接V59的B口再到排气口EB,这样就驱动缸杆伸出,即吸嘴更换器上升,准备更换吸嘴。同理,吸嘴更换器开闭支路夹板打开,以保证更换吸嘴。图5吸嘴更换器气动原理图图6和图7是环球公司闪电头的SPINDLE取料时建立真空的过程。其优点是:①真空在SPINDLE内部产生,在靠近吸嘴并且排量较少:②没有真空泄漏问题;③在真空系统中,没有焊料污染,显著减少了维护工作。图6闪电头SPINDLE取料时建立真空过程图示一图7闪电头SPINDLE取料时建立真空过程图示二
