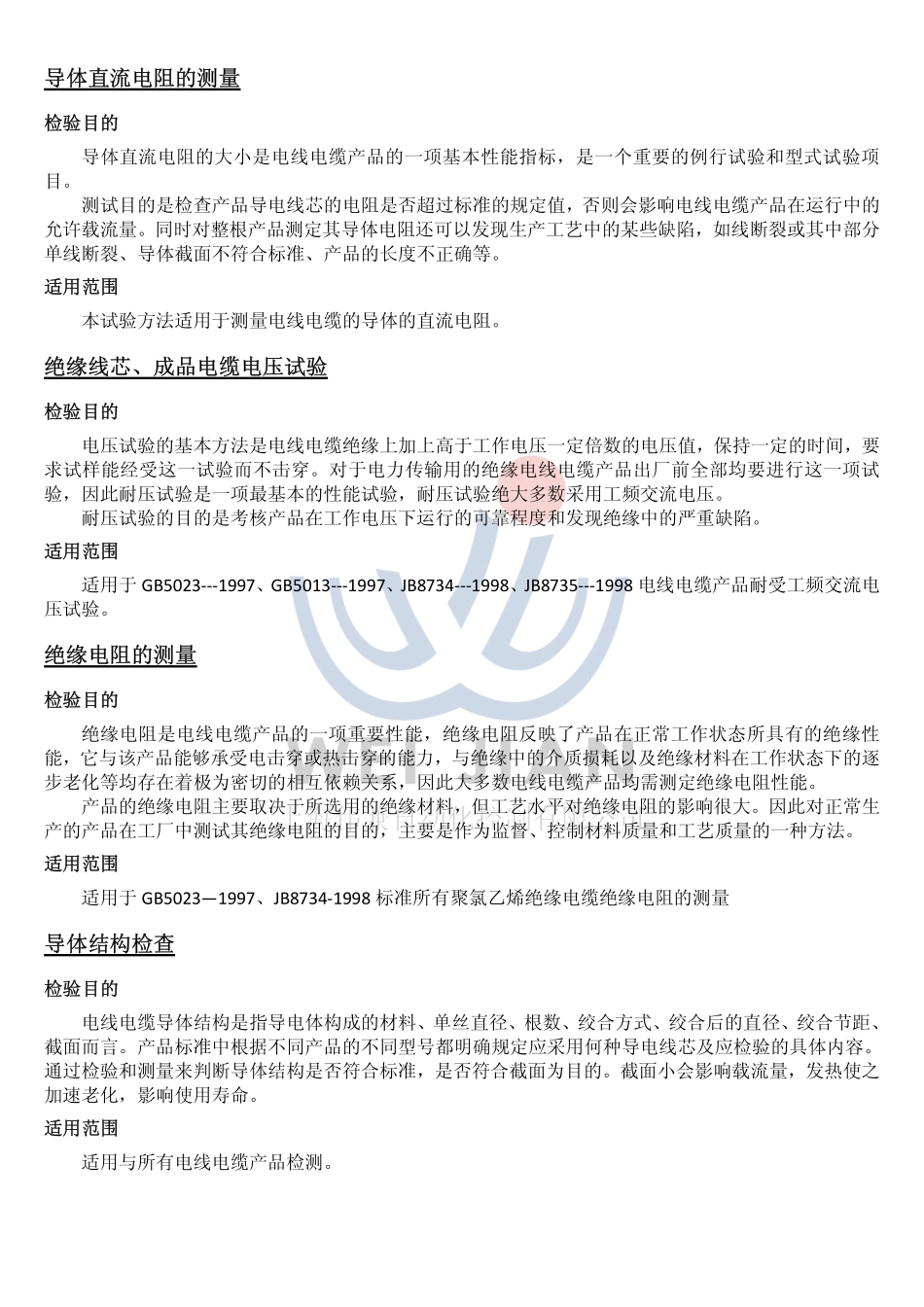

导体直流电阻的测量检验目的导体直流电阻的大小是电线电缆产品的一项基本性能指标，是一个重要的例行试验和型式试验项目。测试目的是检查产品导电线芯的电阻是否超过标准的规定值，否则会影响电线电缆产品在运行中的允许载流量。同时对整根产品测定其导体电阻还可以发现生产工艺中的某些缺陷，如线断裂或其中部分单线断裂、导体截面不符合标准、产品的长度不正确等。适用范围本试验方法适用于测量电线电缆的导体的直流电阻。绝缘线芯、成品电缆电压试验检验目的电压试验的基本方法是电线电缆绝缘上加上高于工作电压一定倍数的电压值，保持一定的时间，要求试样能经受这一试验而不击穿。对于电力传输用的绝缘电线电缆产品出厂前全部均要进行这一项试验，因此耐压试验是一项最基本的性能试验，耐压试验绝大多数采用工频交流电压。耐压试验的目的是考核产品在工作电压下运行的可靠程度和发现绝缘中的严重缺陷。适用范围适用于GB5023---1997、GB5013---1997、JB8734---1998、JB8735---1998电线电缆产品耐受工频交流电压试验。绝缘电阻的测量检验目的绝缘电阻是电线电缆产品的一项重要性能，绝缘电阻反映了产品在正常工作状态所具有的绝缘性能，它与该产品能够承受电击穿或热击穿的能力，与绝缘中的介质损耗以及绝缘材料在工作状态下的逐步老化等均存在着极为密切的相互依赖关系，因此大多数电线电缆产品均需测定绝缘电阻性能。产品的绝缘电阻主要取决于所选用的绝缘材料，但工艺水平对绝缘电阻的影响很大。因此对正常生产的产品在工厂中测试其绝缘电阻的目的，主要是作为监督、控制材料质量和工艺质量的一种方法。适用范围适用于GB5023—1997、JB8734-1998标准所有聚氯乙烯绝缘电缆绝缘电阻的测量导体结构检查检验目的电线电缆导体结构是指导电体构成的材料、单丝直径、根数、绞合方式、绞合后的直径、绞合节距、截面而言。产品标准中根据不同产品的不同型号都明确规定应采用何种导电线芯及应检验的具体内容。通过检验和测量来判断导体结构是否符合标准，是否符合截面为目的。截面小会影响载流量，发热使之加速老化，影响使用寿命。适用范围适用与所有电线电缆产品检测。绝缘厚度的测量检验目的检验产品的绝缘厚度是否符合产品标准中规定的绝缘厚度为目的。产品标准中规定的绝缘厚度是根据该产品适用的电压等级、导体截面的大小、载流量的大小、使用的环境条件、绝缘材料的电气性能、物理机械性能并考虑长期使用寿命的诸多因素，经过科学的计算和长期实践试验而确定的，如果是比规定值小，会失去电绝缘性能，直至被击穿，导致人身、财产损失，如果是比规定值大到某种程度（超过电线最大外径），给使用者带来诸多麻烦，直至不能使用，并给生产企业增加成本。适用范围适用于测量电线电缆橡皮、塑料绝缘的厚度。可以作为一项单独试验，也可以作为其他试验如机械性能试验过程中的一个步骤。护套厚度的测量检验目的护套是起保护电缆绝缘线芯安全可靠的运行作用，护套的材料是根据使用要求、材料来源、经济性及工艺条件等因素选定之后，护套厚度的确定主要取决与机械因素；同时也应考虑长期环境老化和材料透湿的影响，这些因素主要与产品的外径和导线截面两者有关，因此护套厚度一般除了随导电线芯截面增大而加厚外，还与产品芯数有很大关系。因此型式试验中要检查护套厚度是否符合标准规定。适用范围适用于测量电线电缆的橡皮和塑料护套厚度。外形尺寸测量检验目的电线电缆外形尺寸是指圆形电线电缆的外径，椭圆度以及扁型电线电缆的长轴、短轴的几何尺寸。不同型号的产品，标准中有明确的检验内容要求。如果外形尺寸超过标准规定的最大值，会给用户带来不必要的麻烦，直至不能使用，且给企业增加成本，如果外形尺寸低于标准规定，则影响绝缘厚度或护套厚度直至不合格，因此例行检查和型式试验一般都要求检测电线电缆外形尺寸。适用范围适用于电线电缆绝缘和护套外形尺寸的测量。以下几种产品型式检验中不要求检测外形尺寸：GB5023.6—1997扁形聚氯乙烯护套电梯电缆和挠性连接用电缆GB5013.5—1997一般用途的编织、高强度橡皮、氯丁或其他相当的合成弹性体橡套。标志检查检验目的为了识...
