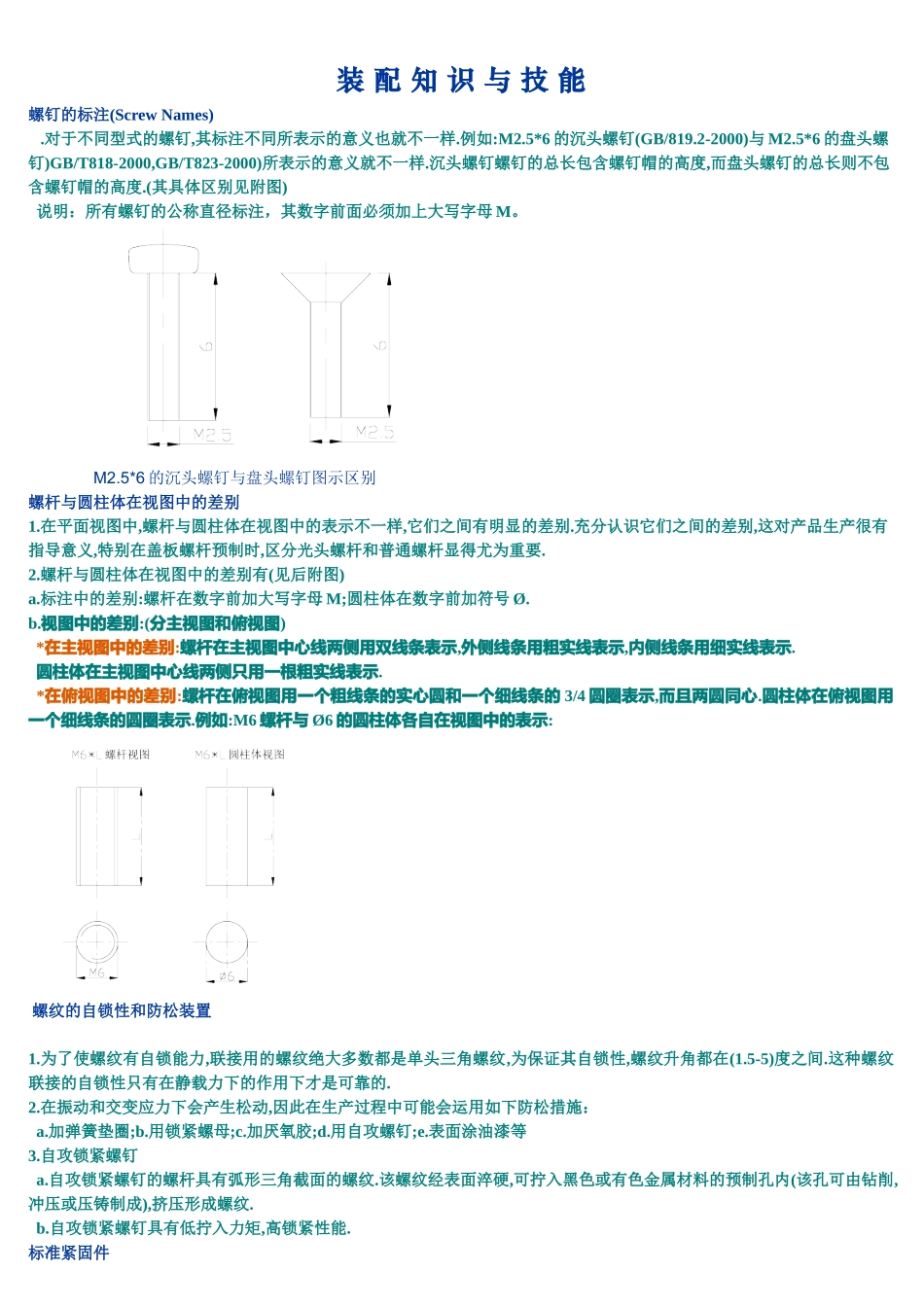

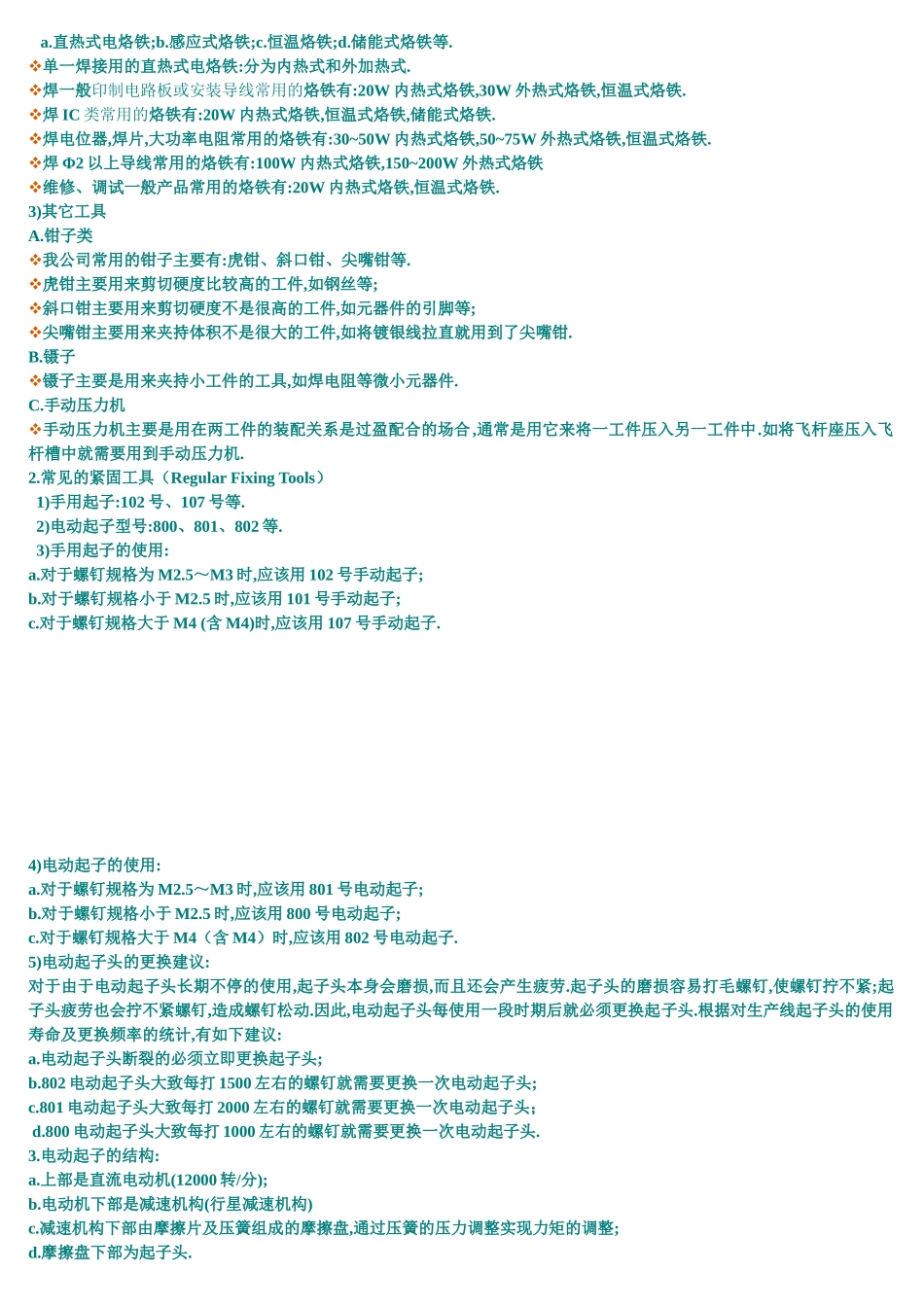

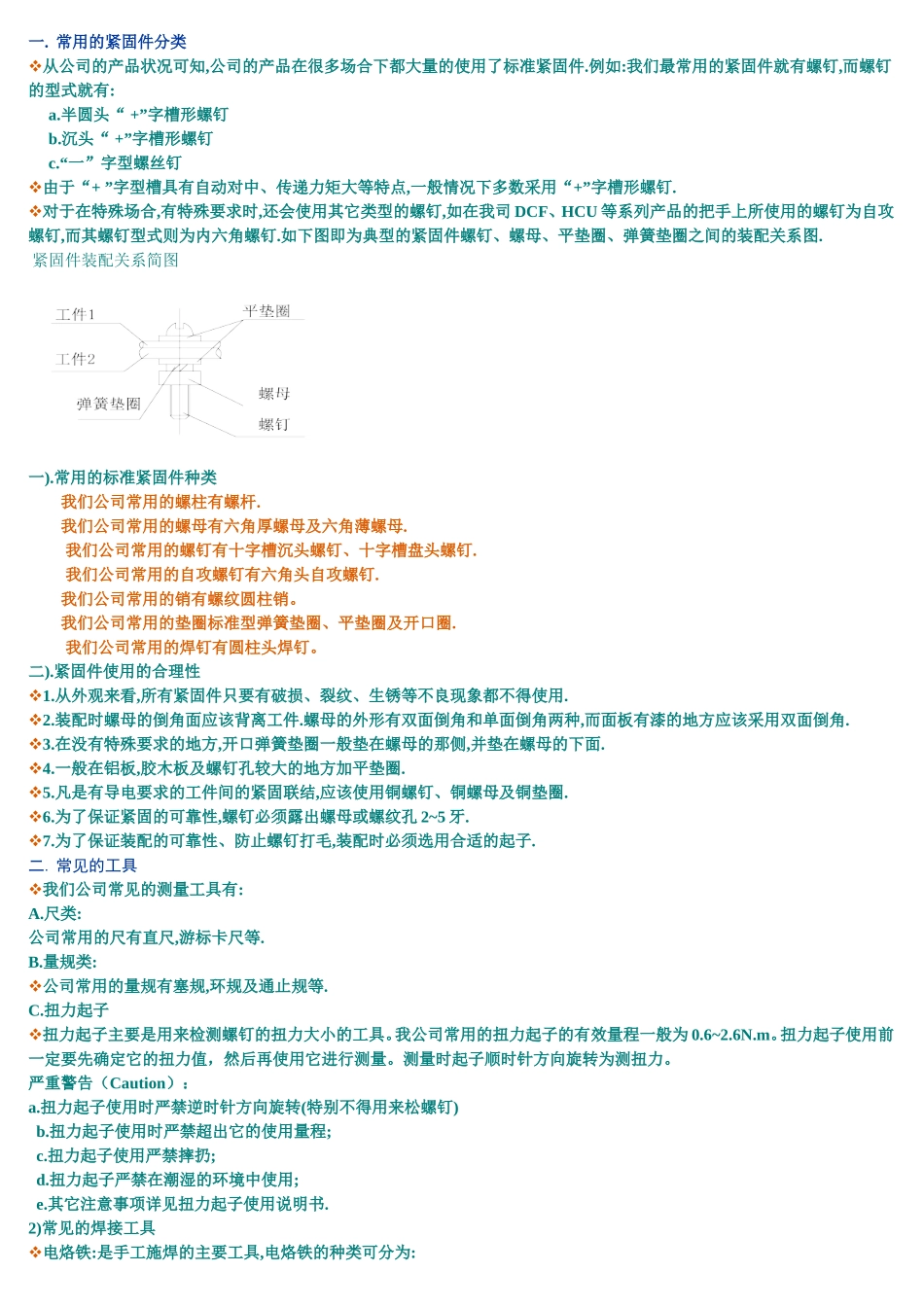

装配知识与技能螺钉的标注(ScrewNames).对于不同型式的螺钉,其标注不同所表示的意义也就不一样.例如:M2.5*6的沉头螺钉(GB/819.2-2000)与M2.5*6的盘头螺钉)GB/T818-2000,GB/T823-2000)所表示的意义就不一样.沉头螺钉螺钉的总长包含螺钉帽的高度,而盘头螺钉的总长则不包含螺钉帽的高度.(其具体区别见附图)说明：所有螺钉的公称直径标注，其数字前面必须加上大写字母M。M2.5*6的沉头螺钉与盘头螺钉图示区别螺杆与圆柱体在视图中的差别1.在平面视图中,螺杆与圆柱体在视图中的表示不一样,它们之间有明显的差别.充分认识它们之间的差别,这对产品生产很有指导意义,特别在盖板螺杆预制时,区分光头螺杆和普通螺杆显得尤为重要.2.螺杆与圆柱体在视图中的差别有(见后附图)a.标注中的差别:螺杆在数字前加大写字母M;圆柱体在数字前加符号Ø.b.视图中的差别:(分主视图和俯视图)*在主视图中的差别:螺杆在主视图中心线两侧用双线条表示,外侧线条用粗实线表示,内侧线条用细实线表示.圆柱体在主视图中心线两侧只用一根粗实线表示.*在俯视图中的差别:螺杆在俯视图用一个粗线条的实心圆和一个细线条的3/4圆圈表示,而且两圆同心.圆柱体在俯视图用一个细线条的圆圈表示.例如:M6螺杆与Ø6的圆柱体各自在视图中的表示:螺纹的自锁性和防松装置1.为了使螺纹有自锁能力,联接用的螺纹绝大多数都是单头三角螺纹,为保证其自锁性,螺纹升角都在(1.5-5)度之间.这种螺纹联接的自锁性只有在静载力下的作用下才是可靠的.2.在振动和交变应力下会产生松动,因此在生产过程中可能会运用如下防松措施：a.加弹簧垫圈;b.用锁紧螺母;c.加厌氧胶;d.用自攻螺钉;e.表面涂油漆等3.自攻锁紧螺钉a.自攻锁紧螺钉的螺杆具有弧形三角截面的螺纹.该螺纹经表面淬硬,可拧入黑色或有色金属材料的预制孔内(该孔可由钻削,冲压或压铸制成),挤压形成螺纹.b.自攻锁紧螺钉具有低拧入力矩,高锁紧性能.标准紧固件一.常用的紧固件分类从公司的产品状况可知,公司的产品在很多场合下都大量的使用了标准紧固件.例如:我们最常用的紧固件就有螺钉,而螺钉的型式就有:a.半圆头“+”字槽形螺钉b.沉头“+”字槽形螺钉c.“一”字型螺丝钉由于“+”字型槽具有自动对中、传递力矩大等特点,一般情况下多数采用“+”字槽形螺钉.对于在特殊场合,有特殊要求时,还会使用其它类型的螺钉,如在我司DCF、HCU等系列产品的把手上所使用的螺钉为自攻螺钉,而其螺钉型式则为内六角螺钉.如下图即为典型的紧固件螺钉、螺母、平垫圈、弹簧垫圈之间的装配关系图.紧固件装配关系简图一).常用的标准紧固件种类我们公司常用的螺柱有螺杆.我们公司常用的螺母有六角厚螺母及六角薄螺母.我们公司常用的螺钉有十字槽沉头螺钉、十字槽盘头螺钉.我们公司常用的自攻螺钉有六角头自攻螺钉.我们公司常用的销有螺纹圆柱销。我们公司常用的垫圈标准型弹簧垫圈、平垫圈及开口圈.我们公司常用的焊钉有圆柱头焊钉。二).紧固件使用的合理性1.从外观来看,所有紧固件只要有破损、裂纹、生锈等不良现象都不得使用.2.装配时螺母的倒角面应该背离工件.螺母的外形有双面倒角和单面倒角两种,而面板有漆的地方应该采用双面倒角.3.在没有特殊要求的地方,开口弹簧垫圈一般垫在螺母的那侧,并垫在螺母的下面.4.一般在铝板,胶木板及螺钉孔较大的地方加平垫圈.5.凡是有导电要求的工件间的紧固联结,应该使用铜螺钉、铜螺母及铜垫圈.6.为了保证紧固的可靠性,螺钉必须露出螺母或螺纹孔2~5牙.7.为了保证装配的可靠性、防止螺钉打毛,装配时必须选用合适的起子.二.常见的工具我们公司常见的测量工具有:A.尺类:公司常用的尺有直尺,游标卡尺等.B.量规类:公司常用的量规有塞规,环规及通止规等.C.扭力起子扭力起子主要是用来检测螺钉的扭力大小的工具。我公司常用的扭力起子的有效量程一般为0.6~2.6N.m。扭力起子使用前一定要先确定它的扭力值，然后再使用它进行测量。测量时起子顺时针方向旋转为测扭力。严重警告（Caution）：a.扭力起子使用时严禁逆时针方向旋转(特别不得用来松螺钉)b.扭力起子使用时严禁超出它的使用量程;c.扭力起子使用严禁摔扔;d.扭力起子严禁在潮湿的环境中使用;e.其它注意事项...
