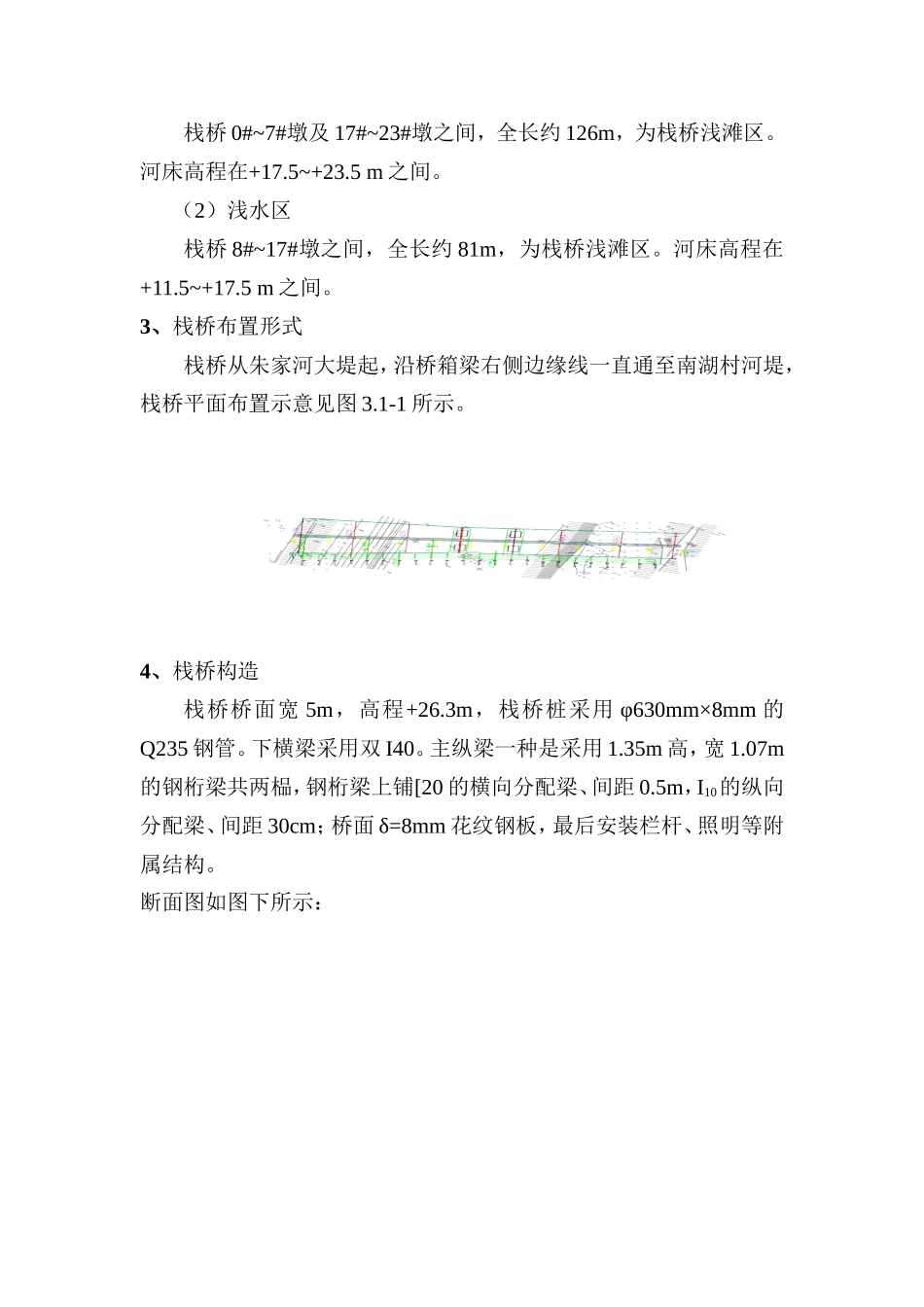

钢栈桥总长207m，标准桥面宽5m，每跨按9m，起于朱家河堤上K2+484，止于K2+691，其中在栈桥的第十三跨开始增设一个错车道，错车道宽度为8.5m，长27m；本钢栈桥承担着繁重的交通运输任务，它不仅承担着本标段大量材料、机械设备的运输任务，而且它还承担着全线所有标段大量材料、机械设备的运输任务，因此，高标准高质量的建设好钢栈桥是本项目全期工作的重点。本钢栈桥中心线与立交桥箱梁边缘线平行，栈桥两侧设栏杆，上部结构采用型钢结构，栈桥上部结构2榀钢桁梁拼装而成,其上铺设横、纵分配型钢及桥面板，下横梁采用双工字钢I40，桥墩采用桩基排架，栈桥基础为直径Φ630、壁厚8mm的钢管桩,桩长根据河床、承载力变化而变化,水中9排桩桩间设φ273mm×5mm的联系杆，陆上桩桩间用[14剪刀撑联系。为了考虑温度效应对钢栈桥的影响，在第十五排桩处设置一道温度缝，缝宽为6cm，温度缝处栈桥所有钢构件均需断开,钢桁梁交界处采用双排桩。其中朱家河断面图如下栈桥的设计1、栈桥使用要求:（1）栈桥承载力应满足：500kＮ履带吊在桥面行走及起吊20t要求、450kN混凝土罐车行驶要求；（2）栈桥的调头平台宽度设置应满足车辆掉头的要求；（3）栈桥的平面位置不得妨碍钻孔桩施工、钢吊（套）箱及承台施工，能够满足整个施工期间全线通行的要求；（4）栈桥跨度、平面位置及高程应满足洪水和通航的要求。2、栈桥施工区域划分（1）浅滩区栈桥0#~7#墩及17#~23#墩之间，全长约126m，为栈桥浅滩区。河床高程在+17.5~+23.5m之间。（2）浅水区栈桥8#~17#墩之间，全长约81m，为栈桥浅滩区。河床高程在+11.5~+17.5m之间。3、栈桥布置形式栈桥从朱家河大堤起，沿桥箱梁右侧边缘线一直通至南湖村河堤，栈桥平面布置示意见图3.1-1所示。4、栈桥构造栈桥桥面宽5m，高程+26.3m，栈桥桩采用φ630mm×8mm的Q235钢管。下横梁采用双I40。主纵梁一种是采用1.35m高，宽1.07m的钢桁梁共两榀，钢桁梁上铺[20的横向分配梁、间距0.5m，I10的纵向分配梁、间距30cm；桥面δ=8mm花纹钢板，最后安装栏杆、照明等附属结构。断面图如图下所示：栈桥断面结构图（单位：mm）５、栈桥温度伸缩缝设置为适应栈桥钢构件温度变化,在钢栈桥第15排桩设一道温度缝,缝宽6cm，温度缝处栈桥所有钢构件均需断开,采用双排桩，具体结构尺寸见《栈桥施工图》。6、栈桥起始墩为保证栈桥与后方连接,作为栈桥起始墩0＃墩，栈桥第一跨上部结构为型钢组成，结构图如下：7、栈桥基础钢栈桥基础采用钢管桩直径Φ630mm，壁厚8mm；根据栈桥各区域河床，水文条件，地质情况，以及承载力等因素分析，浅滩区、浅水区、深水区桩长根据位置不同而变化。钢栈桥的受力计算①设计说明钢栈桥按9m一跨布置，总长207m长，其中钢栈桥桥面标准宽度为5m，钢栈桥每跨承受的最大荷载80t，车速为10km/h。②栈桥计算参数栈桥荷载形式根据施工现场实际情况,栈桥荷载形式如下:钢材容重78.5kN/m3最大设计风速27.9m/s水流流速1m/s50t履带吊（考虑吊重20t）：45t砼运输车通行施工荷载4kN/m2③特征参数泥面高程见各典型断面设计冲刷深度考虑2m④工程地质结构序号层名埋深（m）厚度（m）空间分布岩性特征工程性质（1）素填土Qml0.3～7.7场区均有分布灰色、黄褐色，松散-中密，干-很湿，成份为以粘性土为主，夹少量植物根茎，局部上为砼地坪。密实度较不均匀。（2）粘土Q4al+pl0～2.01.3～2.4场区部分分布黄褐色、灰黄色，软塑，很湿，含少量Fe、Mn氧化物，高岭土，局部含白色螺壳、混粉砂。中等偏高压缩性，强度一般。（3）淤泥质亚粘土Q4al+l0～8.01.8～17.8场区部分缺失灰褐色、灰色，淤泥质土，流塑-软塑，很湿-饱和，含少量腐植物，偶夹有螺壳。部分地段表现为淤泥，高压缩性，强度低。（3）-1粘土Q4al+l0.5～10.01.0～7.3场区部分分布黄褐色，软塑，很湿，含少量Fe、Mn氧化物，少量高岭土，为Error:Referencesourcenotfound淤泥质亚粘土透镜体。中等压缩性，强度一般。（3）-2粘土Q4al+l4.0～8.52.0～5.0场区部分分布黄褐色，软塑，很湿，含少量Fe、Mn氧化物，少量高岭土，Error:Referencesourcenotfound淤泥质亚粘土透镜体。中等压缩性，强度一般。（4）亚粘土Q4al+pl1.0～16.9...
