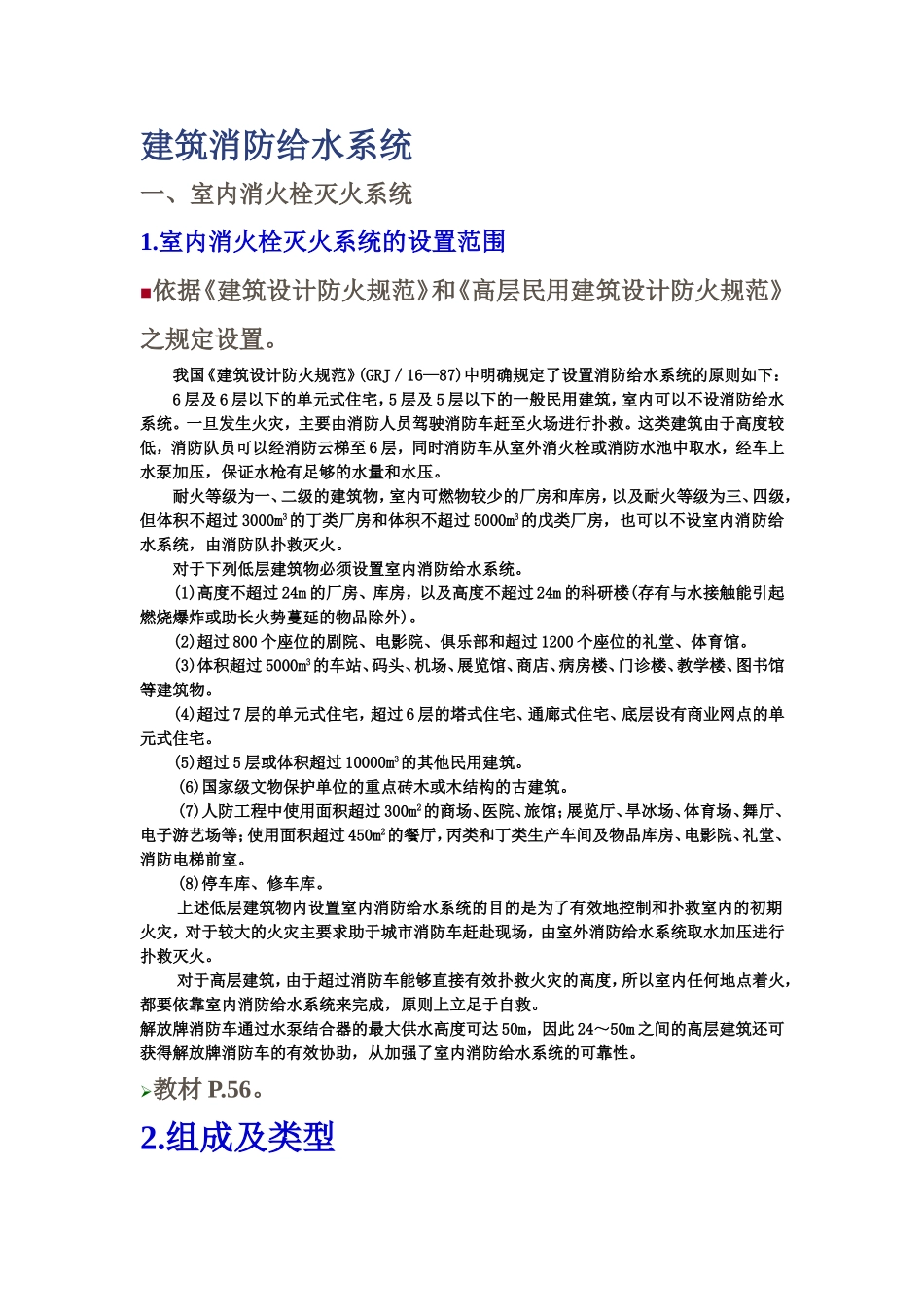

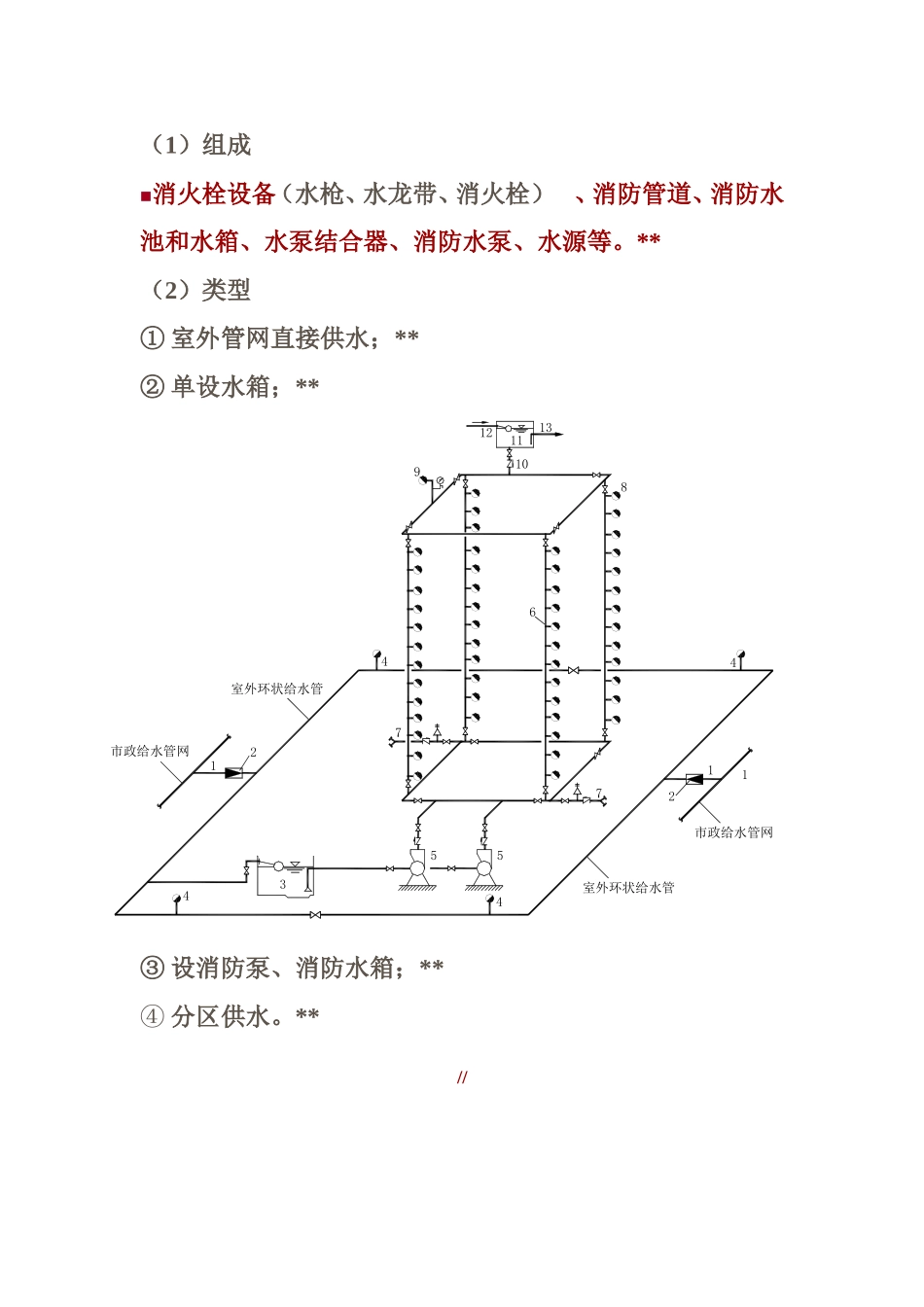

建筑消防给水系统一、室内消火栓灭火系统1.室内消火栓灭火系统的设置范围依据《建筑设计防火规范》和《高层民用建筑设计防火规范》之规定设置。我国《建筑设计防火规范》(GRJ／16—87)中明确规定了设置消防给水系统的原则如下：6层及6层以下的单元式住宅，5层及5层以下的一般民用建筑，室内可以不设消防给水系统。一旦发生火灾，主要由消防人员驾驶消防车赶至火场进行扑救。这类建筑由于高度较低，消防队员可以经消防云梯至6层，同时消防车从室外消火栓或消防水池中取水，经车上水泵加压，保证水枪有足够的水量和水压。耐火等级为一、二级的建筑物，室内可燃物较少的厂房和库房，以及耐火等级为三、四级，但体积不超过3000m3的丁类厂房和体积不超过5000m3的戊类厂房，也可以不设室内消防给水系统，由消防队扑救灭火。对于下列低层建筑物必须设置室内消防给水系统。(1)高度不超过24m的厂房、库房，以及高度不超过24m的科研楼(存有与水接触能引起燃烧爆炸或助长火势蔓延的物品除外)。(2)超过800个座位的剧院、电影院、俱乐部和超过1200个座位的礼堂、体育馆。(3)体积超过5000m3的车站、码头、机场、展览馆、商店、病房楼、门诊楼、教学楼、图书馆等建筑物。(4)超过7层的单元式住宅，超过6层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。(5)超过5层或体积超过10000m3的其他民用建筑。(6)国家级文物保护单位的重点砖木或木结构的古建筑。(7)人防工程中使用面积超过300m2的商场、医院、旅馆；展览厅、旱冰场、体育场、舞厅、电子游艺场等；使用面积超过450m2的餐厅，丙类和丁类生产车间及物品库房、电影院、礼堂、消防电梯前室。(8)停车库、修车库。上述低层建筑物内设置室内消防给水系统的目的是为了有效地控制和扑救室内的初期火灾，对于较大的火灾主要求助于城市消防车赶赴现场，由室外消防给水系统取水加压进行扑救灭火。对于高层建筑，由于超过消防车能够直接有效扑救火灾的高度，所以室内任何地点着火，都要依靠室内消防给水系统来完成，原则上立足于自救。解放牌消防车通过水泵结合器的最大供水高度可达50m，因此24～50m之间的高层建筑还可获得解放牌消防车的有效协助，从加强了室内消防给水系统的可靠性。教材P.56。2.组成及类型（1）组成消火栓设备（水枪、水龙带、消火栓）、消防管道、消防水池和水箱、水泵结合器、消防水泵、水源等。**（2）类型①室外管网直接供水；**②单设水箱；**③设消防泵、消防水箱；**④分区供水。**//室外环状给水管2市政给水管网3441557室外环状给水管7469121110813市政给水管网1214室内消火栓(a)SQB型墙壁式;(b)SQ型地上式;(c)SQX型地下式1-法兰接管;2-弯管;3-放水阀;4-升降式止回阀；5-安全阀;6-楔式闸阀;7-进水用消防接口消防水泵接合器外型图100170140110190100800500120250650300300(a)SQB型墙壁式;(b)SQ型地上式;(c)SQX型地下式1-法兰接管;2-弯管;3-放水阀;4-升降式止回阀；5-安全阀;6-楔式闸阀;7-进水用消防接口消防水泵接合器外型图765432177室外给水管网直接供水的室内消火栓灭火系统//设有水箱的室内消火栓灭火系统///(a)并联分区供水方式；(b)串联分区供水方式1-水池；Ⅰ区消防泵；3-Ⅱ区消防泵；4-Ⅰ区管网；5-Ⅰ区水箱；6-消火栓；7-Ⅰ区水泵接合器；8-Ⅱ区管网；9-Ⅱ区水箱；10-Ⅱ区水泵接合器；11-水池进水管；12-水箱进水管图7-6分区供水的室内消火栓系统///3.设置要求（1）建筑物各层均应设置消火栓。（无可燃物的设备层除外）（2）应能保证同层相邻两个消火栓射出的充实水柱到达室内任何部位。（较小建筑可采用一支水枪到达室内任何部位）***（3）消防电梯前室应设消火栓。（4）消火栓设于明显、易于取用的地点，栓口安装高度距地面1.1m。（5）同一建筑物内设相同规格的消火栓、水带、水枪。（6）平屋顶建筑物设置屋顶消火栓。(a)单排1股水柱到达室内任何部位；(b)单排2股水柱到达室内任何部位消火栓布置间距4.计算（1）消防用水量同时使用的水枪数量和每支水枪用水量的乘积。表3-15、3-16。1SbR（2）水力计算目的：确定消防管道的管径、系统所需要的压力。水压：由消防管道的水头损失和栓口处所需的压...
