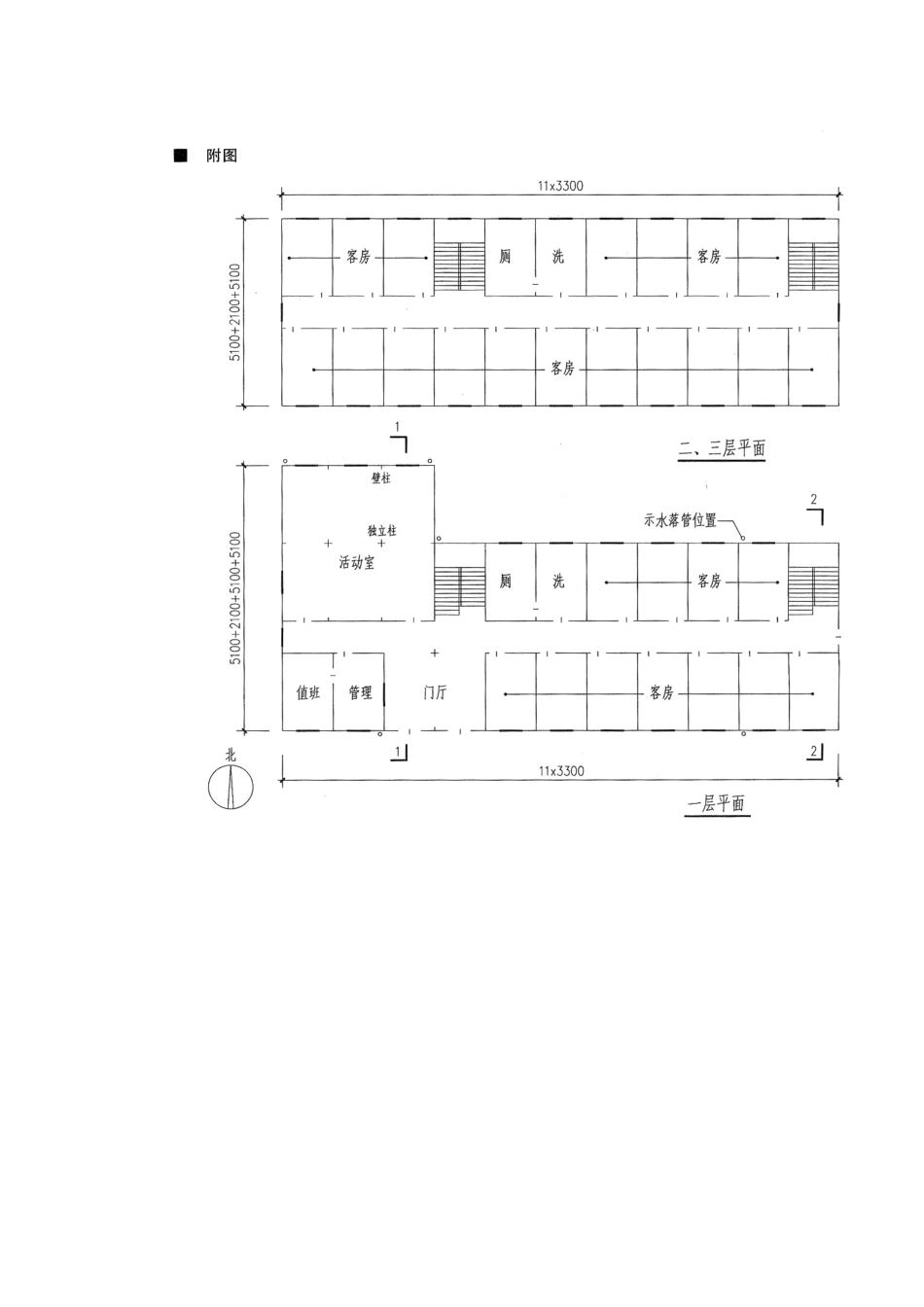

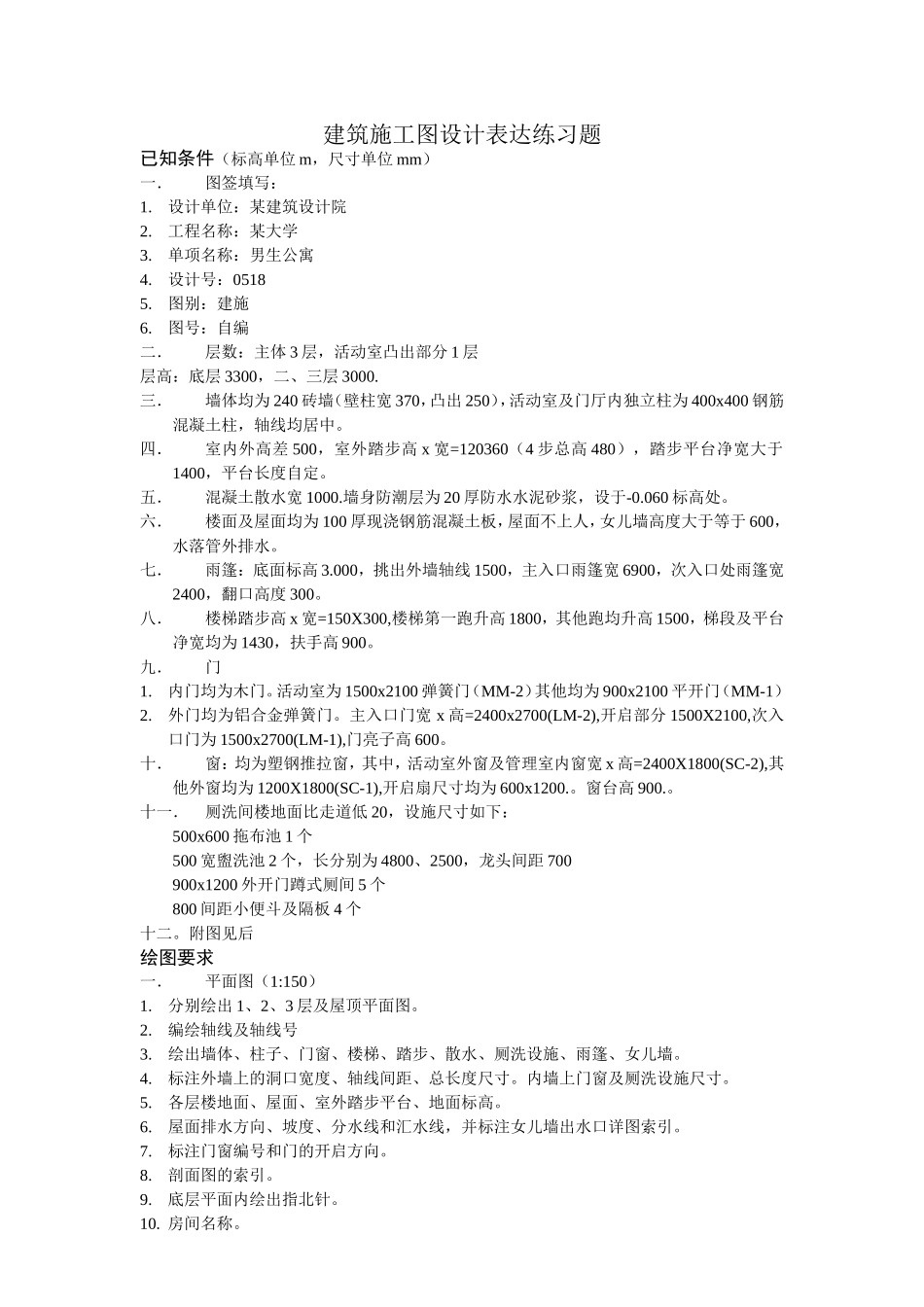

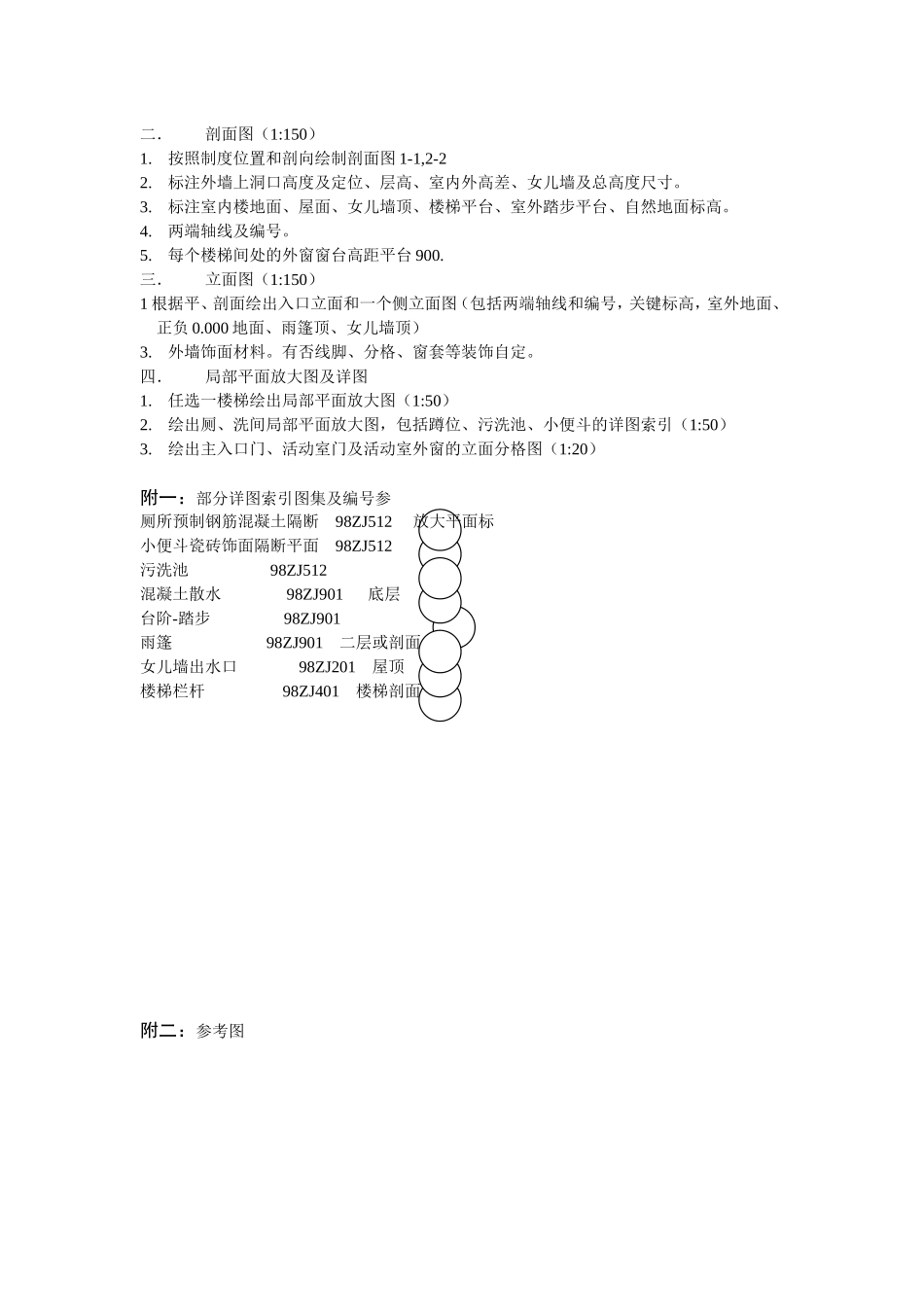

建筑施工图设计表达练习题已知条件（标高单位m，尺寸单位mm）一．图签填写：1.设计单位：某建筑设计院2.工程名称：某大学3.单项名称：男生公寓4.设计号：05185.图别：建施6.图号：自编二．层数：主体3层，活动室凸出部分1层层高：底层3300，二、三层3000.三．墙体均为240砖墙（壁柱宽370，凸出250），活动室及门厅内独立柱为400x400钢筋混凝土柱，轴线均居中。四．室内外高差500，室外踏步高x宽=120360（4步总高480），踏步平台净宽大于1400，平台长度自定。五．混凝土散水宽1000.墙身防潮层为20厚防水水泥砂浆，设于-0.060标高处。六．楼面及屋面均为100厚现浇钢筋混凝土板，屋面不上人，女儿墙高度大于等于600，水落管外排水。七．雨篷：底面标高3.000，挑出外墙轴线1500，主入口雨篷宽6900，次入口处雨篷宽2400，翻口高度300。八．楼梯踏步高x宽=150X300,楼梯第一跑升高1800，其他跑均升高1500，梯段及平台净宽均为1430，扶手高900。九．门1.内门均为木门。活动室为1500x2100弹簧门（MM-2）其他均为900x2100平开门（MM-1）2.外门均为铝合金弹簧门。主入口门宽x高=2400x2700(LM-2),开启部分1500X2100,次入口门为1500x2700(LM-1),门亮子高600。十．窗：均为塑钢推拉窗，其中，活动室外窗及管理室内窗宽x高=2400X1800(SC-2),其他外窗均为1200X1800(SC-1),开启扇尺寸均为600x1200.。窗台高900.。十一．厕洗间楼地面比走道低20，设施尺寸如下：500x600拖布池1个500宽盥洗池2个，长分别为4800、2500，龙头间距700900x1200外开门蹲式厕间5个800间距小便斗及隔板4个十二。附图见后绘图要求一．平面图（1:150）1.分别绘出1、2、3层及屋顶平面图。2.编绘轴线及轴线号3.绘出墙体、柱子、门窗、楼梯、踏步、散水、厕洗设施、雨篷、女儿墙。4.标注外墙上的洞口宽度、轴线间距、总长度尺寸。内墙上门窗及厕洗设施尺寸。5.各层楼地面、屋面、室外踏步平台、地面标高。6.屋面排水方向、坡度、分水线和汇水线，并标注女儿墙出水口详图索引。7.标注门窗编号和门的开启方向。8.剖面图的索引。9.底层平面内绘出指北针。10.房间名称。二．剖面图（1:150）1.按照制度位置和剖向绘制剖面图1-1,2-22.标注外墙上洞口高度及定位、层高、室内外高差、女儿墙及总高度尺寸。3.标注室内楼地面、屋面、女儿墙顶、楼梯平台、室外踏步平台、自然地面标高。4.两端轴线及编号。5.每个楼梯间处的外窗窗台高距平台900.三．立面图（1:150）1根据平、剖面绘出入口立面和一个侧立面图（包括两端轴线和编号，关键标高，室外地面、正负0.000地面、雨篷顶、女儿墙顶）3.外墙饰面材料。有否线脚、分格、窗套等装饰自定。四．局部平面放大图及详图1.任选一楼梯绘出局部平面放大图（1:50）2.绘出厕、洗间局部平面放大图，包括蹲位、污洗池、小便斗的详图索引（1:50）3.绘出主入口门、活动室门及活动室外窗的立面分格图（1:20）附一：部分详图索引图集及编号参厕所预制钢筋混凝土隔断98ZJ512放大平面标小便斗瓷砖饰面隔断平面98ZJ512污洗池98ZJ512混凝土散水98ZJ901底层台阶-踏步98ZJ901雨篷98ZJ901二层或剖面女儿墙出水口98ZJ201屋顶楼梯栏杆98ZJ401楼梯剖面附二：参考图
