天正电气设计8.5学习精髓VIP免费

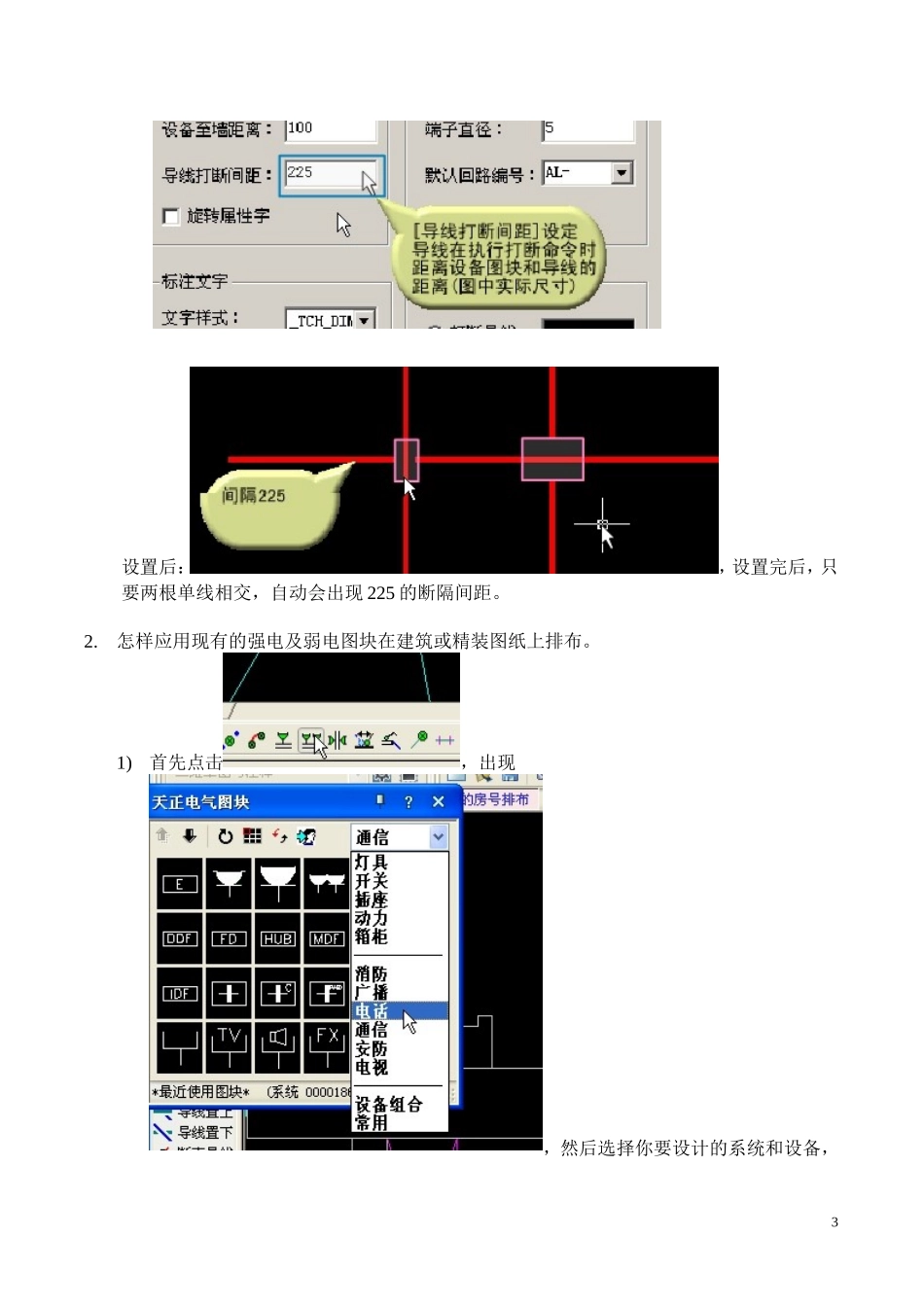

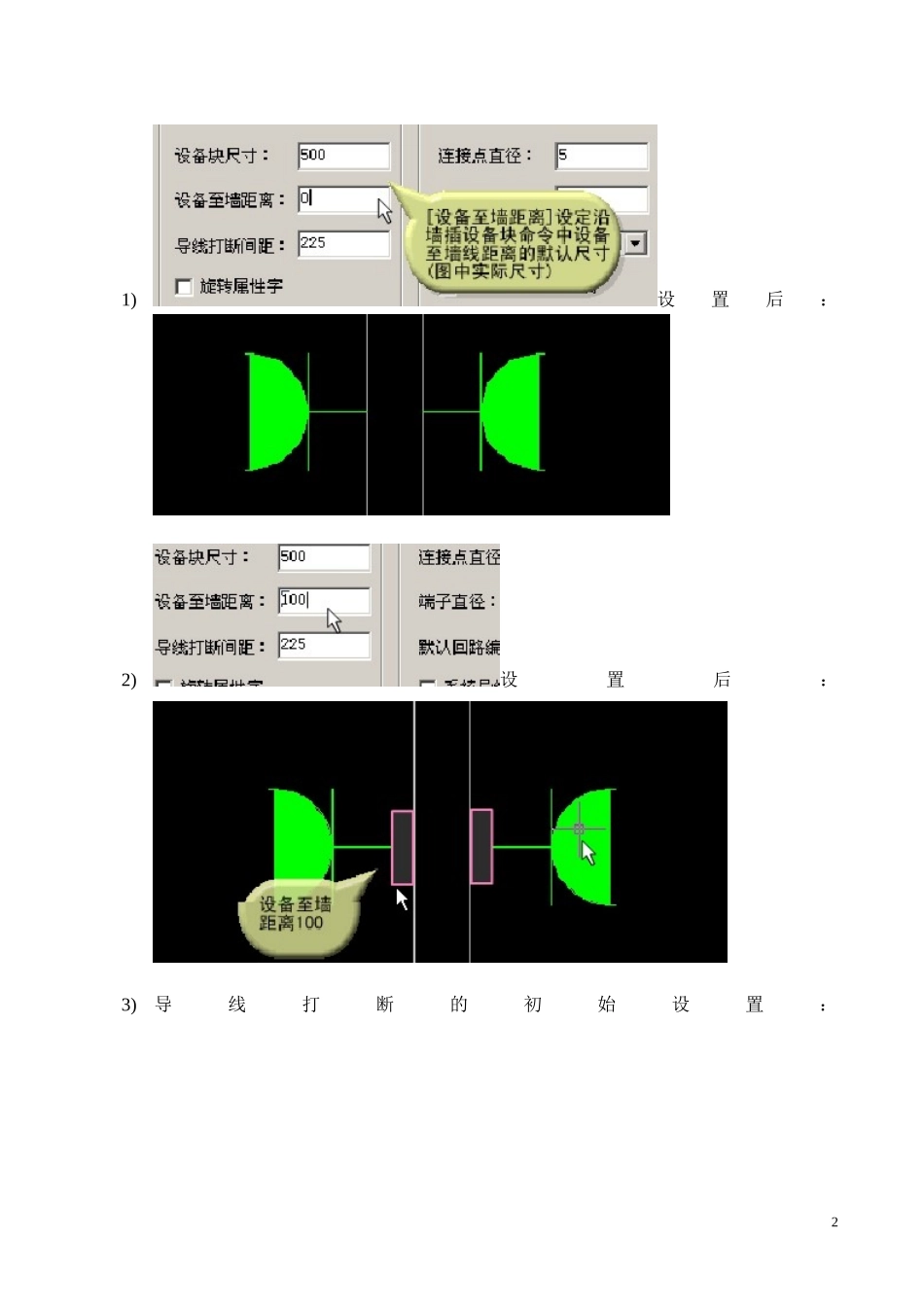

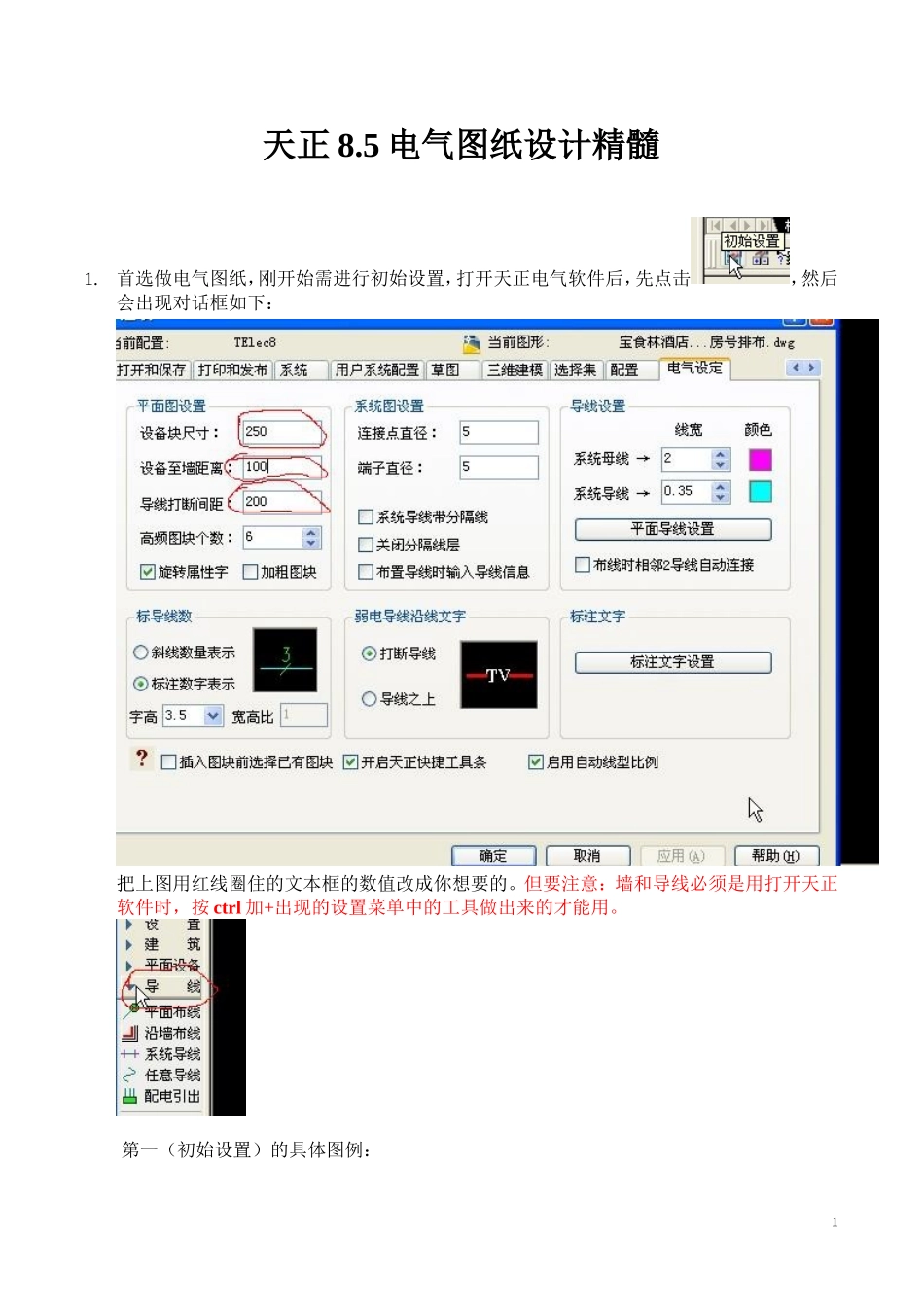

天正电气设计8.5学习精髓_第1页
1/20
天正电气设计8.5学习精髓_第2页
2/20
天正电气设计8.5学习精髓_第3页
3/20
天正8.5电气图纸设计精髓1.首选做电气图纸,刚开始需进行初始设置,打开天正电气软件后,先点击,然后会出现对话框如下:把上图用红线圈住的文本框的数值改成你想要的。但要注意:墙和导线必须是用打开天正软件时,按ctrl加+出现的设置菜单中的工具做出来的才能用。第一(初始设置)的具体图例:11)设置后:2)设置后:3)导线打断的初始设置:2设置后:,设置完后,只要两根单线相交,自动会出现225的断隔间距。2.怎样应用现有的强电及弱电图块在建筑或精装图纸上排布。1)首先点击,出现,然后选择你要设计的系统和设备,3根据穿墙布置的实际要求,设置如下图:,如墙的内外均需设计点位,则选双侧,反之单侧。如果内、外两个点位需用导线相连,你就在上图中的接导线复选框中打钩,如下为几种设置后设计图纸:2)第一种为单项不接导线:注设计用鼠标先点击墙的哪侧,会生成哪侧的信息点位图块。首首先给出单侧信息点设置如右为设计,先点击的墙上侧,所以信息点方向朝上。3)第二种为双向不接导线:设置后图纸44)第二种为双向接导线:设置后图纸根据现场实际情况,如果穿墙的两点位需相互走线。那就选择这种设计方式。3.在房间的不同方向的墙面设计点位,关于图块的摆放方向上的设置。首先如右图应在电气初始设置内把旋转属性字前面的复选框打钩和不打钩,设计出的图纸对比:打钩前和打钩后打钩前和打钩后4.在做系统图纸时,不同的系统设备之间的连线,用不同的线性。下面是线形的设置和设计。1)首先在电气初始设置中,在系统导线带分割线前面的复选框里打钩:5之后点击导线一栏的系统导线,设计的图纸如下所示:2)关于照明配电及动力配电的定义a)照明电就是:与动力电相对的是照明电,也叫单相电,220伏,一条火线一条零线,是家庭用电路。用于电灯、空调等。值得提醒的是,家庭用插座一般常见为三孔,除火线零线外,还有一条是地线。虽然这也是三条线,但绝不是动力电。b)动力电也叫三相电,为三条火线一条零线,零线和每条火线之间的电压为220伏,而每两条火线之间为380伏。动力电主要应用于大型机床、机械、搅拌机、电动机等用电,现在小型加工包括个体家庭加工户一般都需要动力电。3)照明配电系统和动力配电系统的设计:a)一般弱电系统配电箱均为照明电配电箱,主要设计分布在弱电间及中控室,UPS出来的总配电箱和分配电箱。设置和设计如下:b)关于配电箱设计:6首先配电箱内回路的线形系统设置可自定义如图:,设置完成后在根据强、弱电系统不同,进行详细的导线标注设置:设置完成后,进入设置一栏中,点击你要设计的系统一栏如图(红线圈起来的):7下面以强电配电箱图纸设计为例:点击系统生成,然后配线箱生成系统设置一栏中,如右图:设置回路数、型号等各项完成后,点击绘制按钮,自动生成图纸如下:85.关于导线线形设计问题:1)在弱电系统图纸设计中,设计管、线路由及对线形标注是必须要做的工作,步骤如下:a)首先根据图层进行任意导线设计,把图纸设备和箱体间连接的线缆和导管图纸设计完成后,在进行统一线形设计和标注。例图:之后在点击任意导线进行图9纸设计,,当图纸设计完成后,进行统一线形变换和标注书写。选中所有设计好的导线,点击出现编辑导线的对话框,改变线形后,点击确定按钮,生成图如下:6.对导线根数的设计1)关于在弱电系统图纸设计中,为了让图纸看起来更整齐和简单,在统一标高和区域内,10相邻路由的导管可以再图纸进行简化设计:天正电气快捷键轴网菜单重排轴号CPZH改变图中一组轴线编号,该组编号自动进行重新排序倒排轴号DPZH倒排轴线编号,适用于特定方向的立剖面轴线绘制两点轴标LDZB选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网QSZW在已有墙中按墙基线生成定位轴线删除轴号SQZH在已有轴网上删除轴号,其余轴号自动重排添补轴号TBZH在已有轴号基础上,关联增加新轴号添加轴线TJZX在已有轴网基础上增加轴线,并插入轴号绘制轴网HZZW合并了6.X旧版本的直线轴网和弧线轴网两个命令功能逐点轴标ZDZB逐个选择轴线,标注不相关的多个轴号轴线裁剪ZXCJ用矩形或多边形裁剪轴网的一部分轴改线型ZGXX切换轴线的线型柱子菜单标准柱BZZ在轴线的交点...
