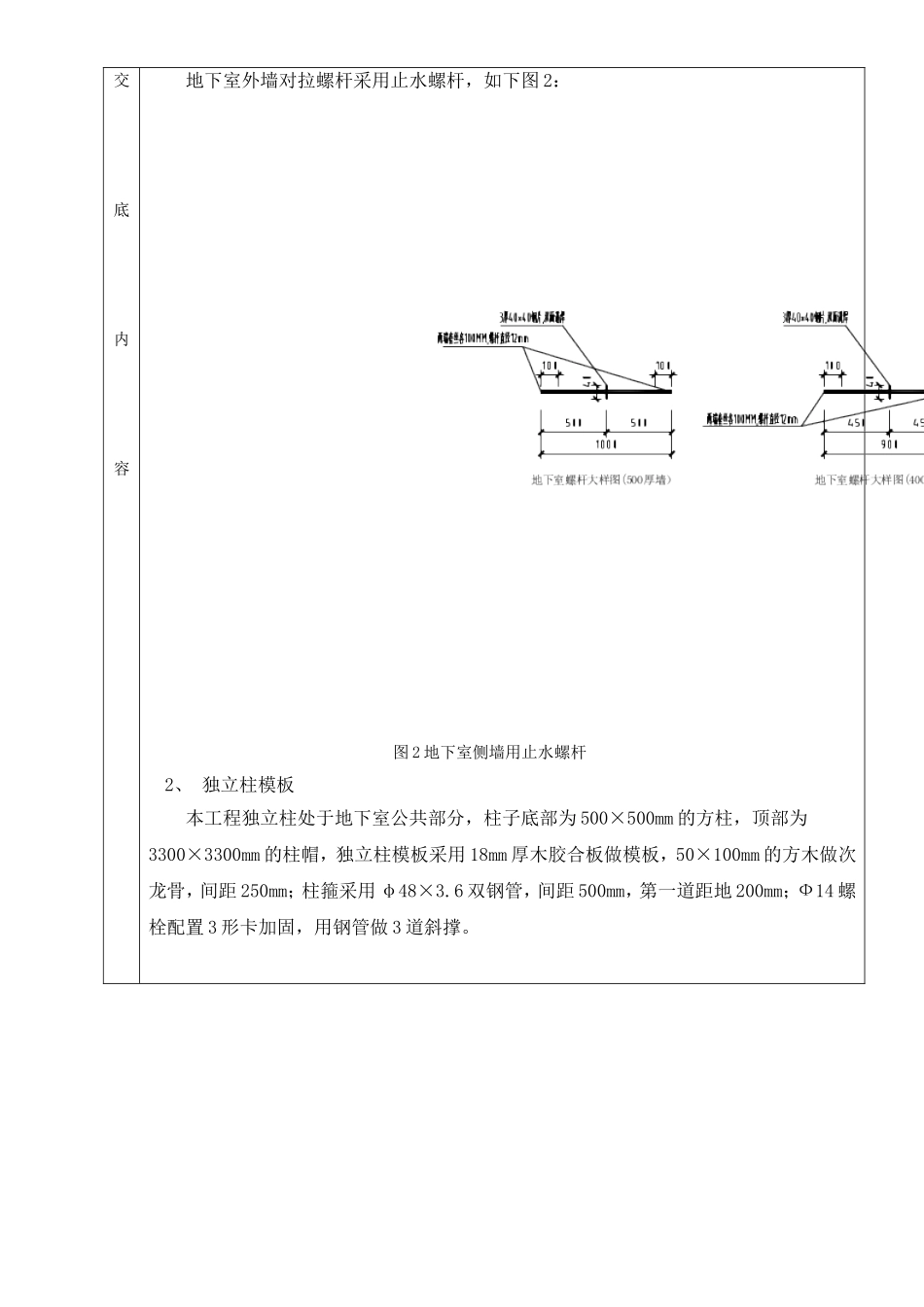

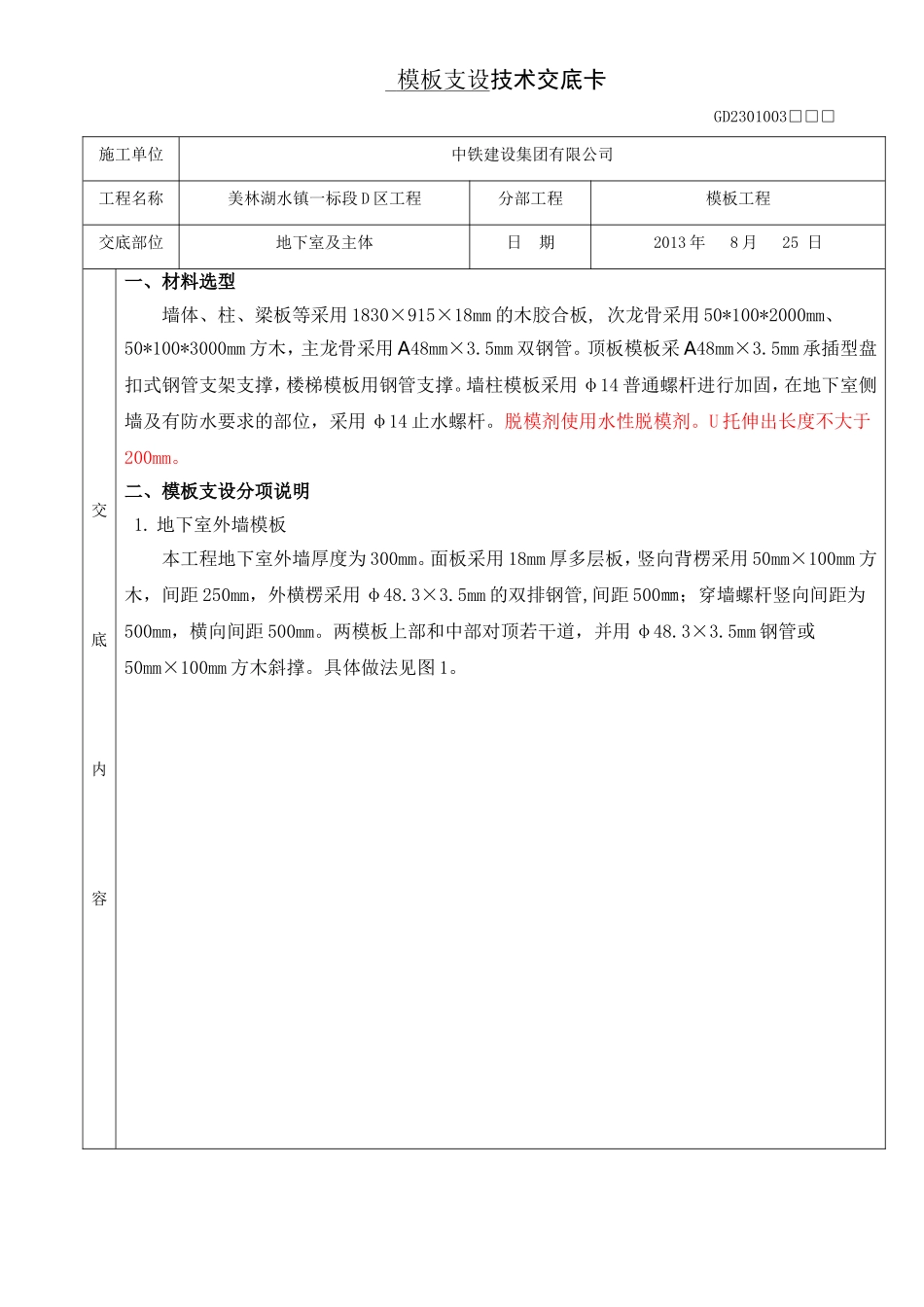

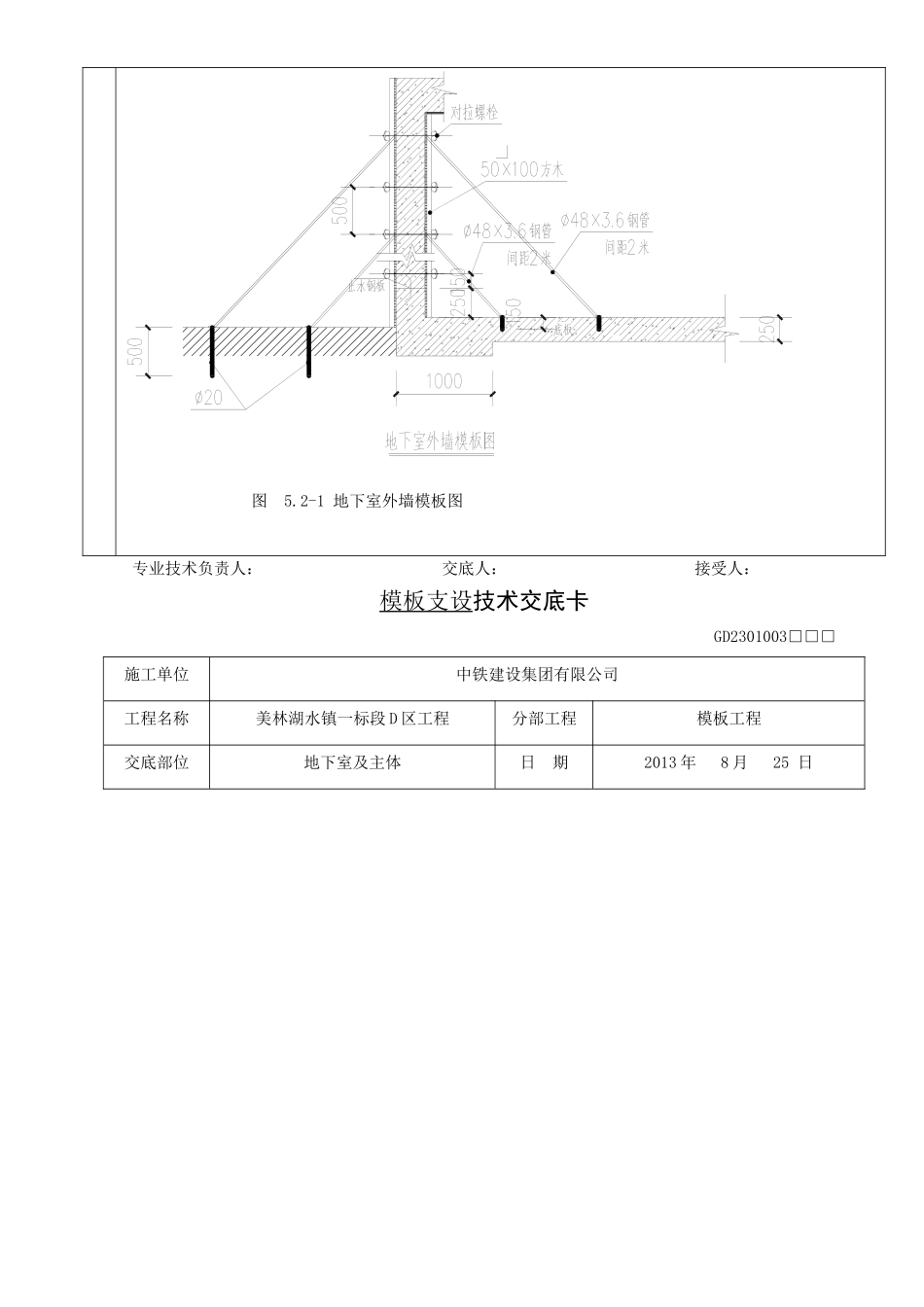

马模板支设技术交底卡GD2301003□□□施工单位中铁建设集团有限公司工程名称美林湖水镇一标段D区工程分部工程模板工程交底部位地下室及主体日期2013年8月25日交底内容一、材料选型墙体、柱、梁板等采用1830×915×18mm的木胶合板,次龙骨采用50*100*2000mm、50*100*3000mm方木，主龙骨采用A48mm×3.5mm双钢管。顶板模板采A48mm×3.5mm承插型盘扣式钢管支架支撑，楼梯模板用钢管支撑。墙柱模板采用φ14普通螺杆进行加固，在地下室侧墙及有防水要求的部位，采用φ14止水螺杆。脱模剂使用水性脱模剂。U托伸出长度不大于200mm。二、模板支设分项说明1.地下室外墙模板本工程地下室外墙厚度为300mm。面板采用18mm厚多层板，竖向背楞采用50mm×100mm方木，间距250mm，外横楞采用φ48.3×3.5mm的双排钢管,间距500㎜；穿墙螺杆竖向间距为500mm，横向间距500mm。两模板上部和中部对顶若干道，并用φ48.3×3.5mm钢管或50mm×100mm方木斜撑。具体做法见图1。图5.2-1地下室外墙模板图专业技术负责人：交底人：接受人：模板支设技术交底卡GD2301003□□□施工单位中铁建设集团有限公司工程名称美林湖水镇一标段D区工程分部工程模板工程交底部位地下室及主体日期2013年8月25日交底内容地下室外墙对拉螺杆采用止水螺杆，如下图2：图2地下室侧墙用止水螺杆2、独立柱模板本工程独立柱处于地下室公共部分，柱子底部为500×500mm的方柱，顶部为3300×3300mm的柱帽，独立柱模板采用18mm厚木胶合板做模板，50×100mm的方木做次龙骨，间距250mm；柱箍采用φ48×3.6双钢管，间距500mm，第一道距地200mm；Ф14螺栓配置3形卡加固，用钢管做3道斜撑。专业技术负责人：交底人：接受人：模板支设技术交底卡GD2301003□□□施工单位中铁建设集团有限公司工程名称美林湖水镇一标段D区工程分部工程模板工程交底部位地下室及主体日期2013年8月25日交底内容3.墙体模板模板采用18mm木胶合板，内竖楞采用50mm×100mm方木,间距300mm、外横楞采用φ48.3×3.5mm的双排钢管，间距中到中为500mm，最底部横楞距施工缝150mm。上部和中部采用若干道φ48.3×3.5mm钢管加U托顶在预埋钢筋地锚上。穿墙螺杆采用φ14对拉螺杆，间距500mm×500mm，两端外露长度均为250mm，套丝长度分别为150mm。专业技术负责人：交底人：接受人：模板支设技术交底卡GD2301003□□□施工单位中铁建设集团有限公司工程名称美林湖水镇一标段D区工程分部工程模板工程交底部位地下室及主体日期2013年8月25日交底内容4.梁模板本工程梁底、梁侧模都采用18mm厚木胶合板。梁侧模龙骨为50mm×100mm方木，梁底模次龙骨为50mm×100mm方木间距300mm，垂直于梁侧面放置；横担采用φ48.3×3.5mm双钢管。首层立杆间距900（梁两侧立杆）×900mm，标准层立杆间距900（梁两侧立杆）×1200mm。梁高＞600mm时需设置对拉螺栓，水平间距500mm，竖直方向400mm。梁高≤600时，侧压力由底部步步紧（间距500mm）和斜撑（间距500mm）承担。立杆下部做法与板相同。高度大于等于600mm梁模支设示意图专业技术负责人：交底人：接受人：模板支设技术交底卡GD2301003□□□施工单位中铁建设集团有限公司工程名称美林湖水镇一标段D区工程分部工程模板工程交底部位地下室及主体日期2013年8月25日交底内容高度小于600mm梁模支设示意图5.板模板板模板用18mm厚木胶合板，尽量保证木胶板拼缝在方木上面。次龙骨用50mm×100mm方木，次龙骨中心间距300mm，主龙骨用φ48.3×3.5mm双钢管。板支撑采用轮扣架支撑体系，顶板轮扣架立杆纵横向间距为900mm，标准层板轮扣架立杆纵横向间距为1200mm。立杆支撑于结构板时，设置专用底座，立杆支撑于方木上时，立杆下设置u托。每块顶板木胶板与侧面梁侧模或墙体模板钉在一起，接缝严密，整齐，翘曲部位在板中加钉子，钉长50-70mm。起拱2‰。铺放主次楞时，尽量利用木胶板的纵向强度。铺木胶板前先将顶板套方木胶板模专业技术负责人：交底人：接受人：模板支设技术交底卡GD2301003□□□施工单位中铁建设集团有限公司工程名称美林湖水镇一标段D区工程分部工程模板工程交底部位地下室及主体日期2013年8月25日交底内容板直接拼缝，保证拼缝严密，板面平整、标高准...
