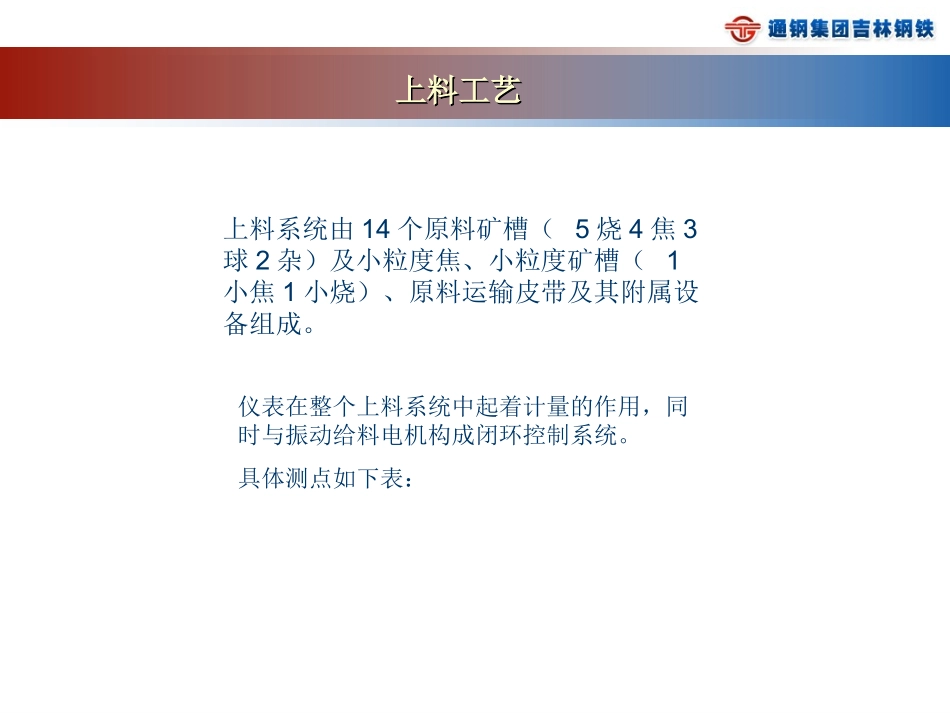

炼炼炼炼炼炼炼炼炼炼炼炼炼炼炼炼炼炼炼炼炼炼2008年4月原、燃料供应系统TRT发电系统煤气净化系统高炉本体喷煤系统热风系统鼓风系统渣处理系统铸铁机系统高炉循环水系统高炉总工艺流程图高炉总工艺流程图上料工艺上料工艺上料系统由14个原料矿槽（5烧4焦3球2杂）及小粒度焦、小粒度矿槽（1小焦1小烧）、原料运输皮带及其附属设备组成。仪表在整个上料系统中起着计量的作用，同时与振动给料电机构成闭环控制系统。具体测点如下表：槽下部分仪表测点槽下部分仪表测点设备名称安装地点数量用途压式称重传感器及其附件称量斗处3×16计量显示，与振动电机构成闭环控制回路。称重校验器槽下1套校称称重显示器（数显表）控制室16个柜式仪表盘控制室1台隔离器控制室16台信号隔离开关电源控制室1台24V.DC5A原、燃料供应系统测量仪表原、燃料供应系统测量仪表设备名称安装地点数量用途原燃料皮带称称量下料口处3烧、焦、球计量柜式仪表盘控制室1Ups10KVA控制室1隔离器控制室3信号隔离槽上部分高炉容积：1800m3冷却方式：铜冷却壁铁口：2个风口：26个风口+冷却壁冷却方式：高中压密闭循环软水炉顶主要设备：串罐无料钟炉顶氮气二次均压阀煤气一次均压阀放散阀高炉水系统检测系统净循环水箱高炉本体高炉本体高炉本体测点高炉本体测点设备名称安装地点数量用途料罐压力测量料罐1台测量料罐压力料罐重量称量及压力补正料罐1×3台检测料罐满空料罐均压调节（一用一备）半净煤气管道2台一用一备互相旁通，对均压煤气调节阀门箱及齿轮箱温度测量阀门齿轮箱1Wss-401双金属温度计温度检测齿轮箱与炉顶差压测量及调节1差压与高炉顶压保持平衡循环水水箱水位测量循环水箱1个水位测量充氮氮气压力测量氮气管道一台压检测管道DN150充氮氮气流量测量氮气管道一台流检测管道DN150循环水过滤器差压测量过滤器1差压高炉炉内料位检测本体1台雷达探尺26GHZ氮冷水冷保护高炉炉内摄像本体1台红像水外成冷氮冷闸板阀高炉本体测点高炉本体测点设备名称安装地点数量备注炉顶压力测量及控制上升管2台压变炉顶压力测量高炉上升管温度测量及炉顶洒水控制4上升管4支k偶与打水连锁，监视炉顶温度炉缸碳砖内衬温度（5×16）炉缸64支s偶监视炉缸温度炉底碳砖内衬温度测量（3×17）炉底51支s偶监视炉内衬砖温度炉基温度测量炉基2支偶炉基温度检测冷却壁温度检测（7×12）冷却壁54支k偶冷却壁温度检测冷却壁压力检测（3×6）冷却壁18台k偶冷却壁温度检测出铁场铁水温度检测铁口4台红外出铁口铁水温度检测出铁场铁水罐料位检测铁坑口4台雷达雷达料位计炉喉缸砖温度炉喉10支k偶检测炉喉缸砖温度高炉炉身静压力检测炉身3×4压变炉身压力检测高炉水循环系统高炉水循环系统设备名称安装地点数量备注风口小套供、回水支流量检测平台电磁流量计室52电磁流量计支管水压检测风口中套供、回水支流量检测平台电磁流量计室52台流量支管水压检测工业净环水供水总管压力供水总管1台压变净循环水总管压力检测工业净环水供水总管温度供水总管1台pt100净循环水总管温度检测工业净环水供水总管流量供水总管一台电磁流量计净循环水总管流量检测工业净环水回水总管压力回水总管1台压变净循环水总管压力检测工业净环水回水总管流量回水总管1台电磁流量计净循环水总管流量检测煤气净化系统煤气净化系统PdPd氮气包重力除尘氮气包蒸汽包去TRT管道煤气净化系统测点煤气净化系统测点设备名称安装地点数量备注重力除尘器出口煤气温度检测重力除尘器进出口管道1支k偶进布袋前煤气温度小于300°重力除尘器出口压力检测重力除尘器出口管道1台压变高压阀组放散塔前4台电动调节阀高炉顶压调节高炉煤气分析（co|co2|H2）净煤气管道引3台分析仪煤气在线分析布袋除尘入口荒煤气温度检测布袋除尘入口1支k偶进布袋前煤气温度小于300°布袋除尘器出口含尘量检测净煤气管道1台煤气含尘量检测中压氮气压力检测氮气管道1台检测中压氮气流量检测氮气管道1台检测低压氮气压力检测氮气管道1台检测低压氮气流量检测氮气管道1台检测蒸汽压力检测蒸汽管道1台检测蒸汽流量检测蒸汽管道1台检测伴热蒸汽温度检测蒸汽管道1台伴热蒸汽温度检测净高炉煤气总管压力测量、调节布袋除尘...
