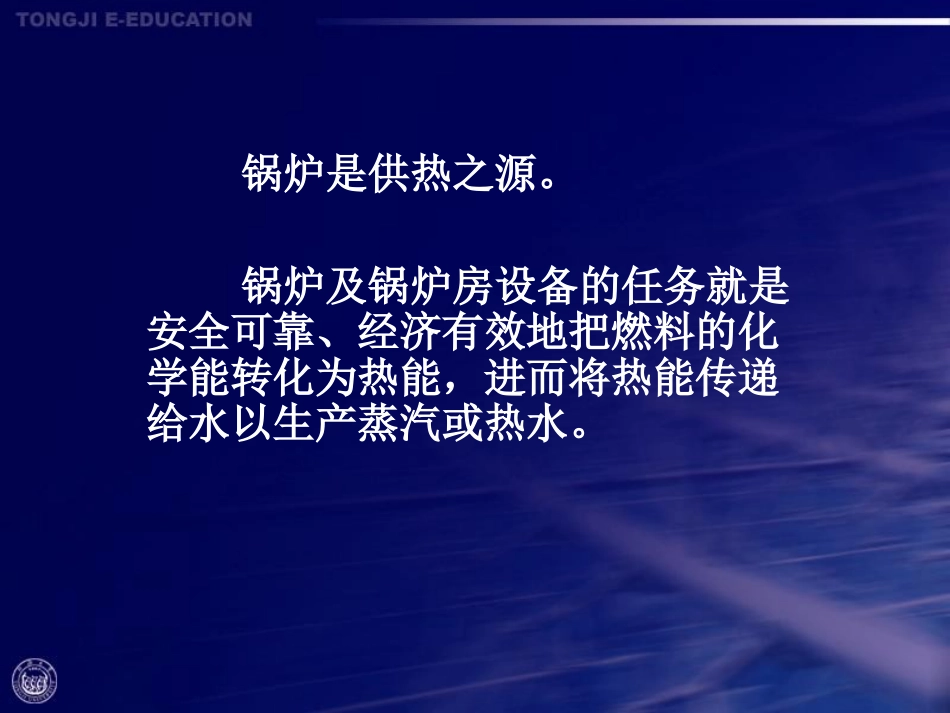

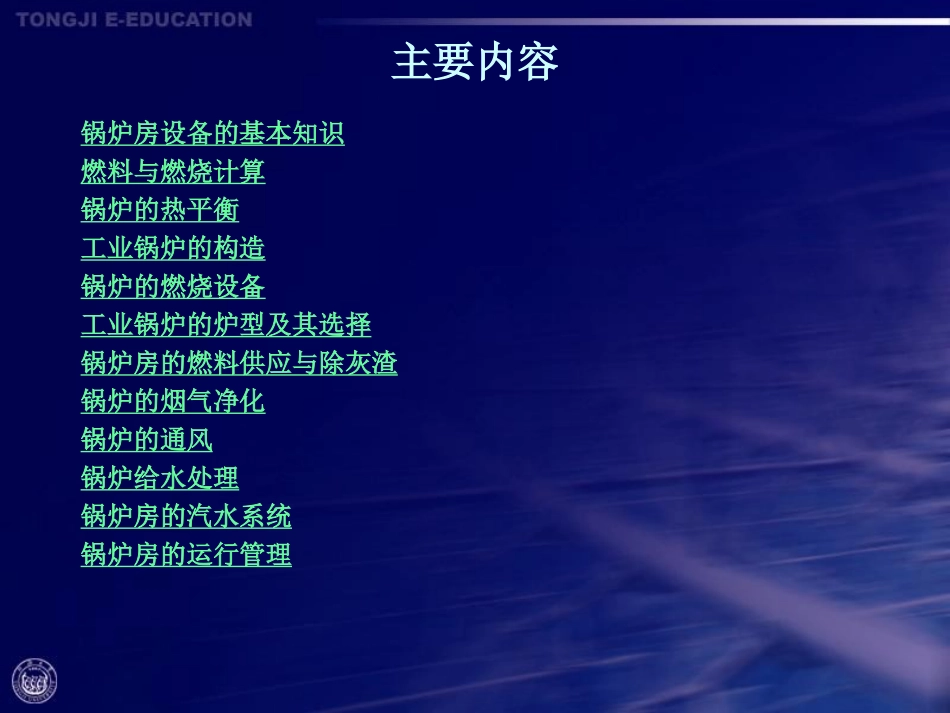

锅炉与锅炉房设备08空调主要内容锅炉房设备的基本知识燃料与燃烧计算锅炉的热平衡工业锅炉的构造锅炉的燃烧设备工业锅炉的炉型及其选择锅炉房的燃料供应与除灰渣锅炉的烟气净化锅炉的通风锅炉给水处理锅炉房的汽水系统锅炉房的运行管理锅炉是供热之源。锅炉及锅炉房设备的任务就是安全可靠、经济有效地把燃料的化学能转化为热能，进而将热能传递给水以生产蒸汽或热水。一、锅炉1.锅炉的类型1)按供热热媒种类：热水锅炉、蒸汽锅炉。2)按燃料种类：燃煤锅炉、燃油锅炉、燃气锅炉。3)按锅炉压力：常压锅炉、低压锅炉、中压锅炉、高压锅炉。对于蒸汽锅炉：蒸汽压力低于70kPa（表压力）的称为低压锅炉；蒸汽压力高于70kpa的称为高压锅炉。对于热水锅炉：温度低于115℃的称为低压锅炉；温度高于115℃的称为高压锅炉。4)按锅炉外型：立式锅炉、卧式锅炉。5)按锅炉用途：供热锅炉和电站锅炉。2.采暖常用的供热锅炉•北方地区，多采用卧式低压蒸汽或热水燃煤锅炉。•南方缺煤地区，民用建筑多采用卧式低压蒸汽或热水燃油锅炉，及常压热水锅炉。•工业建筑多采用中、低压蒸汽或热水锅炉。•集中供暖系统常用的热水温度为95℃、常用的蒸汽压力往往小于70kpa。所以供热锅炉大都采用低压锅炉，区域供热系统则多用高压锅炉。3.锅炉的基本构造和工作过程（1）锅炉房设备的组成①锅炉本体：“锅”、“炉”“锅”－吸热容纳水和蒸汽的受压部件，包括锅筒（汽包）、对流管束、水冷壁、集箱（联箱）、蒸汽过热器、省煤器和管道组成的一个封闭的汽水系统。“炉”－放热锅炉中使燃料进行燃烧产生高温烟气的场所，是由煤斗、炉排、炉膛、除渣板、送风装置等组成的燃烧设备。②锅炉辅助设备燃料供应与除灰渣系统通风系统水－汽系统仪表控制系统2)锅炉的工作过程锅炉的工作边括三个同时进行着的过程；燃料的燃烧过程、烟气向水的传热过程和水的受热汽化过程（蒸汽的生产过程）。燃料在炉子里进行燃烧，将化学能转化为热能；高温烟气则通过汽锅受热而将热量传递给汽锅内温度较低的水；水被加热，进而沸腾汽化，生成蒸汽。燃煤锅炉的基本构造燃油锅炉的基本构造4.锅炉的主要性能指标1）蒸发量或热功率蒸发量（Dt/h）：蒸汽锅炉每小时生产的额定蒸汽量。热功率（QMW）：热水锅炉2)蒸汽（或热水）参数•锅炉产生蒸汽的参数是指锅炉出口处蒸汽的额定压力(表压力)和温度。•对生产饱和蒸汽的锅炉来说，一般只标明蒸汽压力；•对生产过热蒸汽(或热水)的锅炉。则应标明压力和蒸汽(或热水)温度。3）受热面蒸发率或受热面发热率受热面蒸发率（D/H）：蒸汽锅炉每平方米受热面每小时所产生的蒸汽量。受热面发热率（Q/H）：热水锅炉每平方米受热面每小时所产生的热量。4）锅炉的热效率锅炉的热效率指每小时送进锅炉的燃料完全燃烧时所能发出的热量中有百分之几被用来产生蒸汽或加热水。它是一个能真实说明锅炉运行的经济性的指标。目前生产的供热锅炉，其效率可达60%-80%。5）锅炉的金属耗率及耗电率锅炉的金属耗率：相应于锅炉每吨蒸发量所耗用金属材料的重量，也称钢水比。锅炉的耗电率：生产1t蒸汽，锅炉房设备耗用电的总度数。5.锅炉的规格与型号我国工业锅炉产品型号由三部分组成，各部分之间用短横线相连。△△△××—××/×××－×①②③④⑤⑥①本体形式代号②燃烧设备代号③额定蒸发量（t/h）或额定热功率（MW）④额定蒸汽压力或允许工作压力（MPa）⑤过热蒸汽温度或出水温度/进水温度（℃）⑥燃料种类代号二、锅炉房1.锅炉房设备的组成锅炉本体和它的辅助设备总称为锅炉房设备。锅炉房中除锅炉本体以外，还必须设置水泵、风机、水处理等辅助设备，以保证锅炉房的生产过程能继续不断地正常运行、达到安全可靠、经济有效地供热。1)中大型燃煤锅炉房一般由以下组成部分：锅炉间、水泵及水处理间、除氧间、鼓风机间、引风机及除尘器间、化验室、仪表控制间、换热器问、运煤廊及煤仓、煤场、出渣通道及堆渣场、烟道及烟囱、生活间(值班室、办公室、浴厕间等)及变配电房等。一般都为三层左右的单独建筑物。2)中小型燃油锅炉房，一般由以下几部分组成；锅炉间、日用油箱及地下油罐、输油泵及输油管路、输油管路...
