室内平开门机安装说明书VIP免费

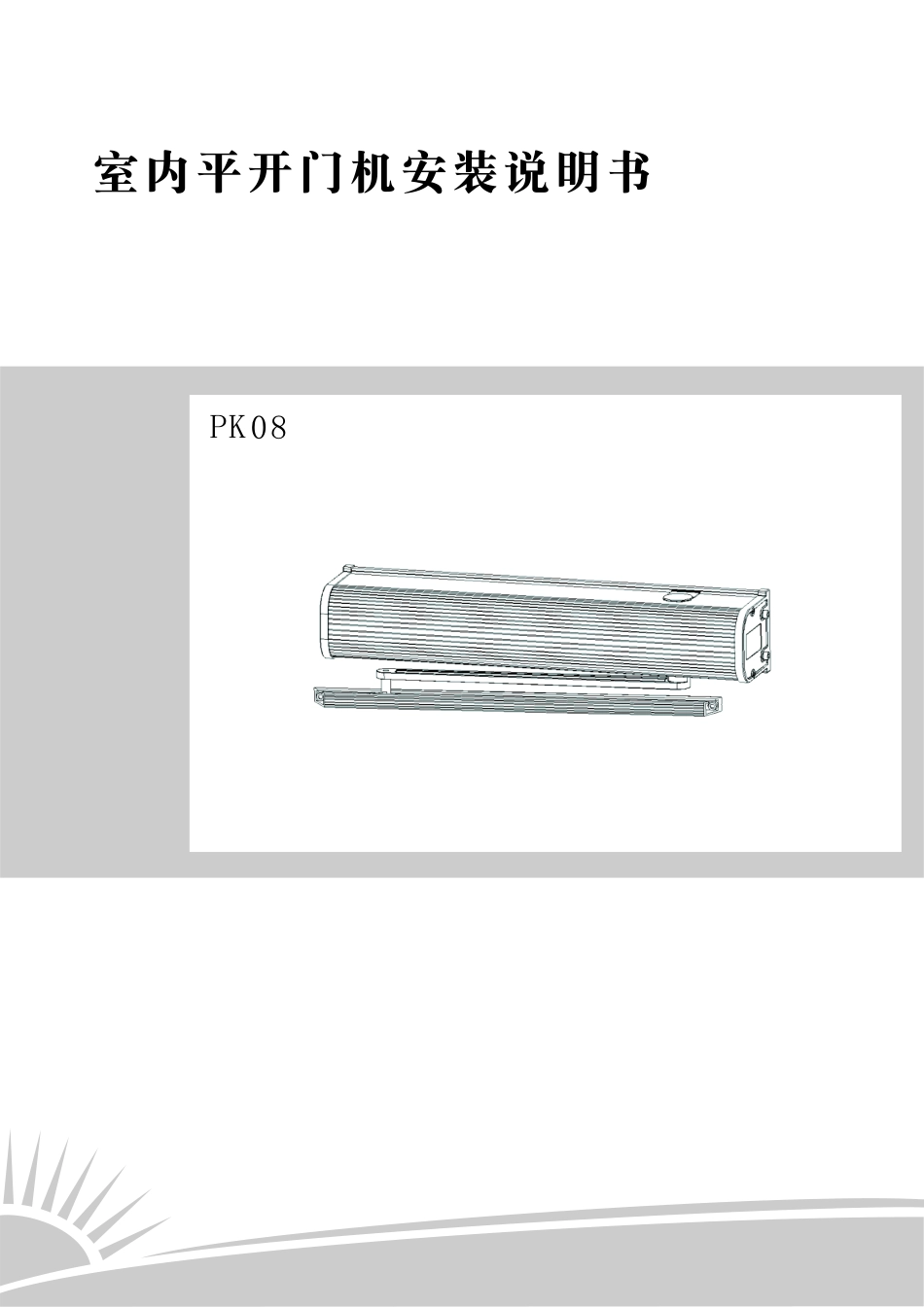

室内平开门机安装说明书_第1页
1/8
室内平开门机安装说明书_第2页
2/8
室内平开门机安装说明书_第3页
3/8

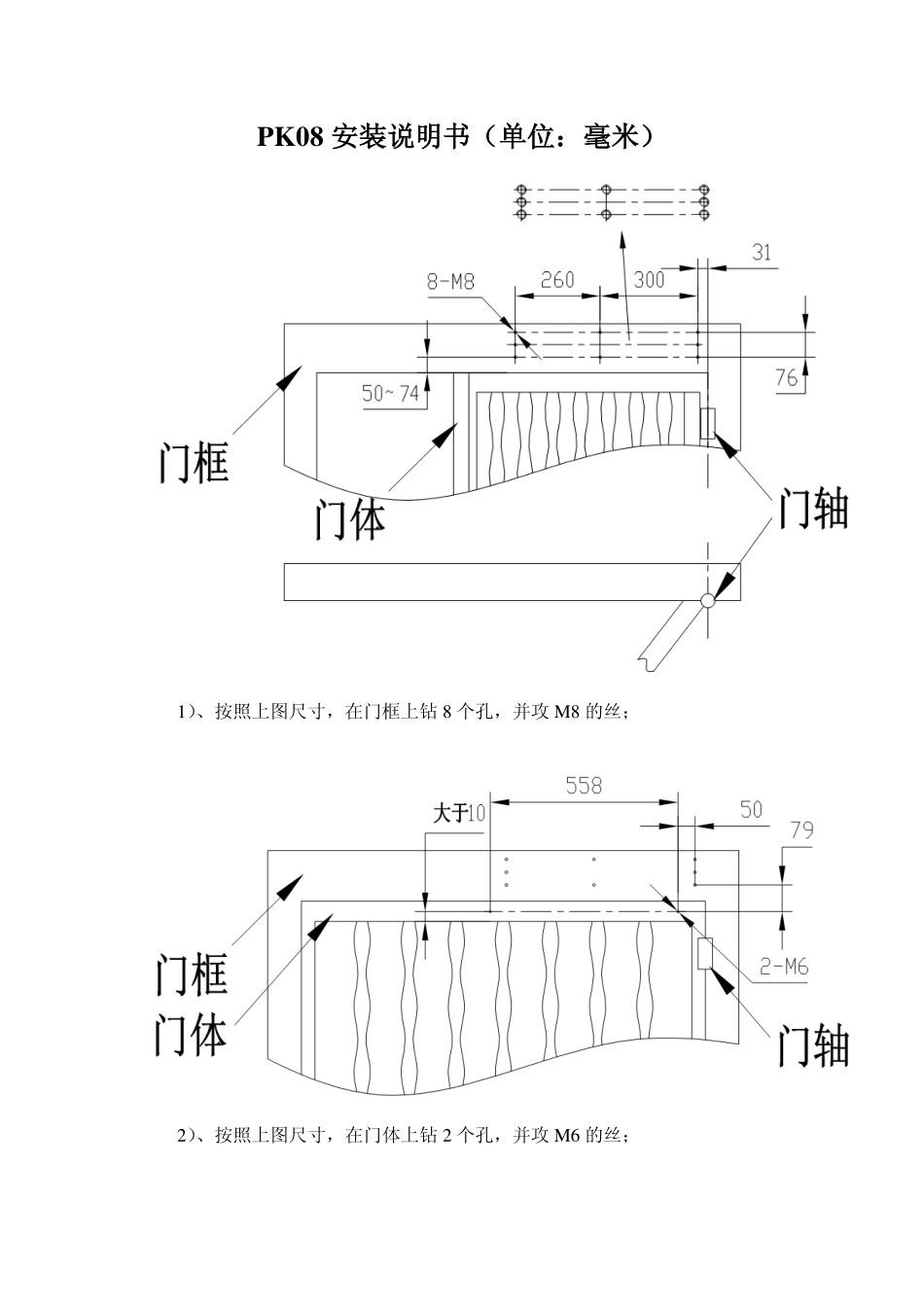

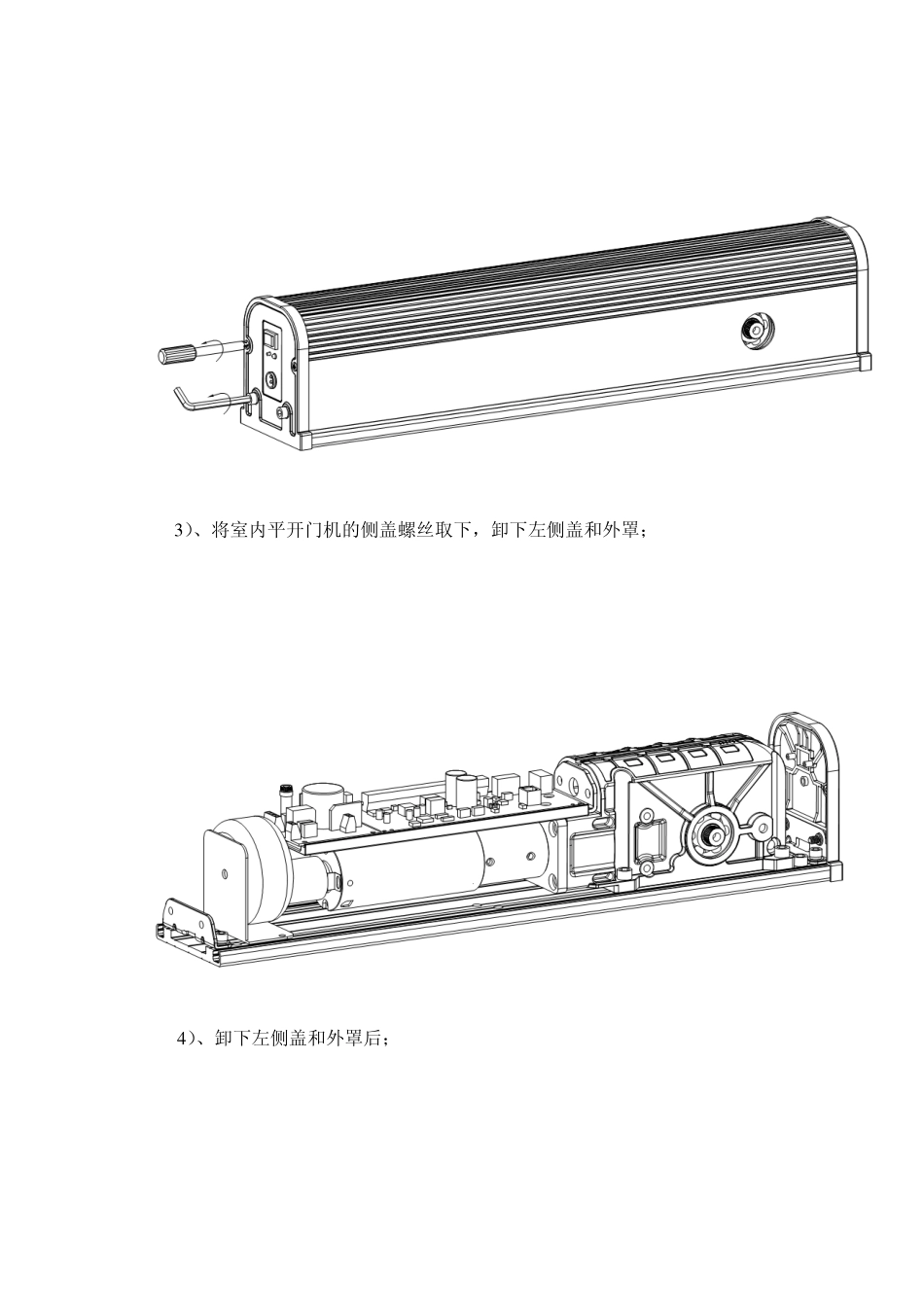

08PK08安装说明书(单位:毫米)1)、按照上图尺寸,在门框上钻8个孔,并攻M8的丝;2)、按照上图尺寸,在门体上钻2个孔,并攻M6的丝;3)、将室内平开门机的侧盖螺丝取下,卸下左侧盖和外罩;4)、卸下左侧盖和外罩后;5)、将室内平开门机上的8个安装孔对准门框上的8个螺纹孔,依次用M8螺丝固定;6)、所有线路接好后将外罩及左侧盖装好,用螺丝固定;7)、按图示装好连接套,装上拉臂并用M8螺丝固定,拉臂安装时可紧贴门框反向旋转0°~5°预紧;8)、拧紧连接轴;9)、用M5螺丝将关节轴承固定在连接轴上;10)、将关节轴承及限位块装入滑轨;11)、将滑轨安装孔对准门体上的螺纹孔,用M6螺丝将滑轨固定在门体上;12)、在滑轨两端装上滑轨盖后,整个安装过程完成。
