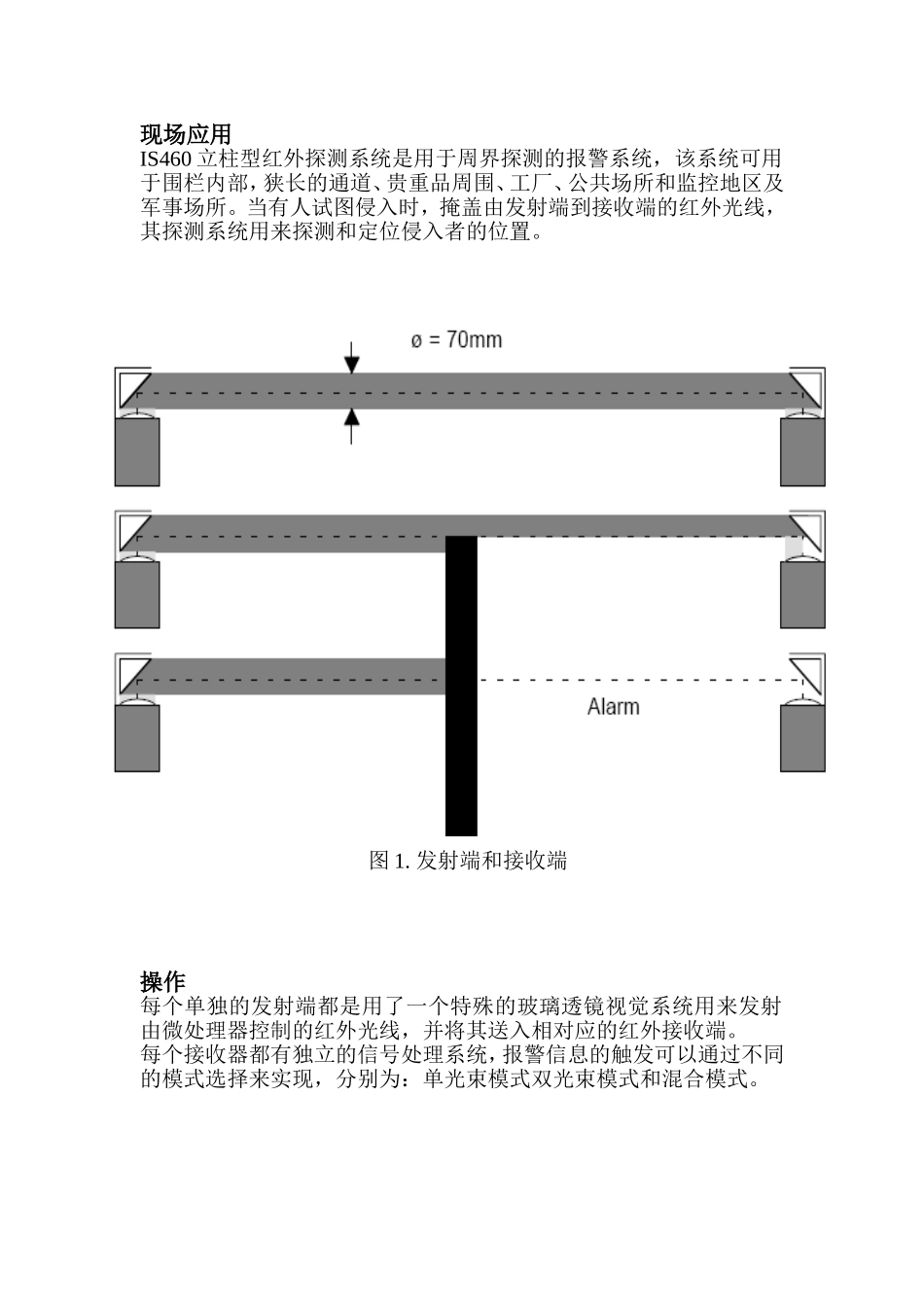

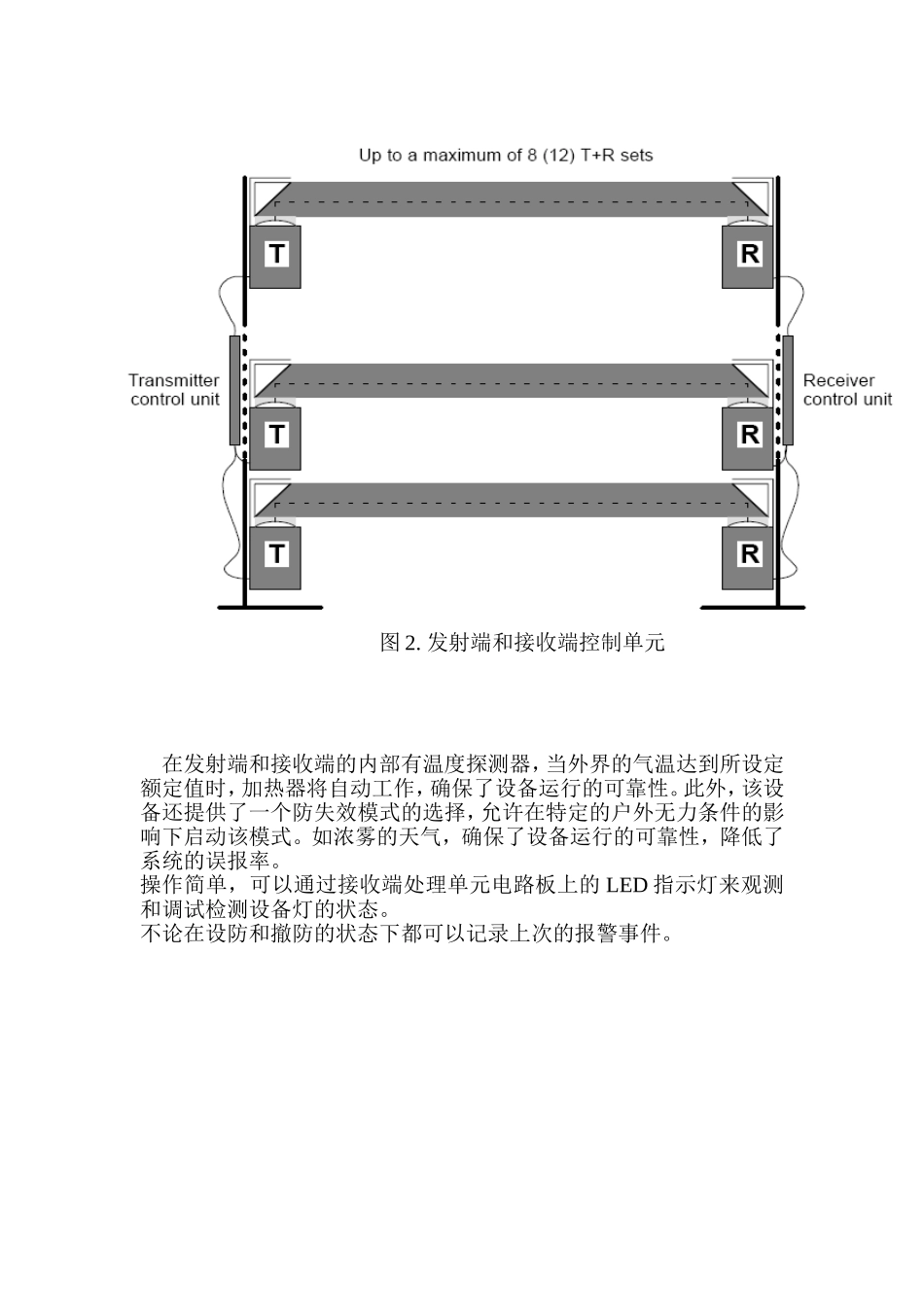

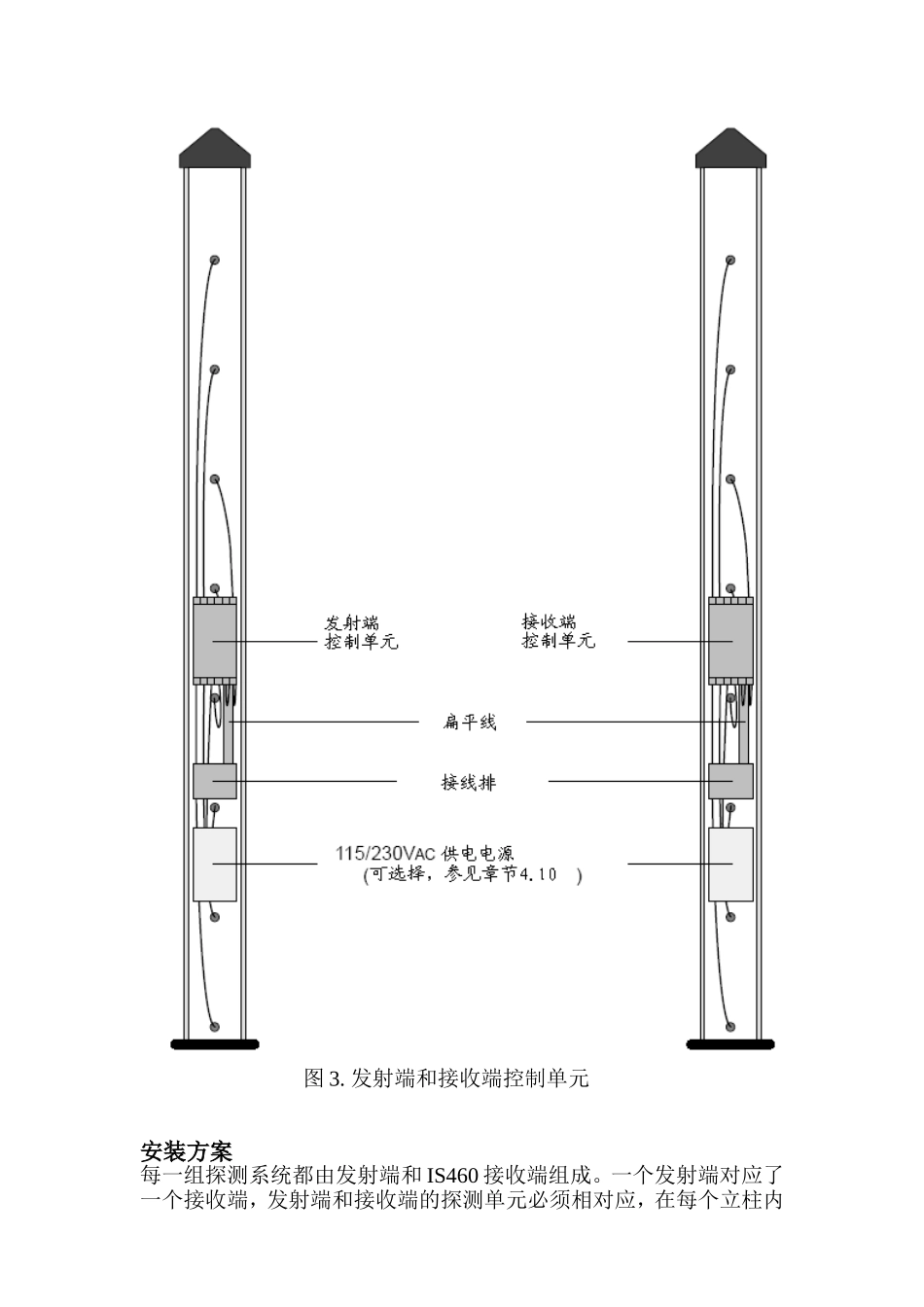

现场应用IS460立柱型红外探测系统是用于周界探测的报警系统，该系统可用于围栏内部，狭长的通道、贵重品周围、工厂、公共场所和监控地区及军事场所。当有人试图侵入时，掩盖由发射端到接收端的红外光线，其探测系统用来探测和定位侵入者的位置。图1.发射端和接收端操作每个单独的发射端都是用了一个特殊的玻璃透镜视觉系统用来发射由微处理器控制的红外光线，并将其送入相对应的红外接收端。每个接收器都有独立的信号处理系统，报警信息的触发可以通过不同的模式选择来实现，分别为：单光束模式双光束模式和混合模式。图2.发射端和接收端控制单元在发射端和接收端的内部有温度探测器，当外界的气温达到所设定额定值时，加热器将自动工作，确保了设备运行的可靠性。此外，该设备还提供了一个防失效模式的选择，允许在特定的户外无力条件的影响下启动该模式。如浓雾的天气，确保了设备运行的可靠性，降低了系统的误报率。操作简单，可以通过接收端处理单元电路板上的LED指示灯来观测和调试检测设备灯的状态。不论在设防和撤防的状态下都可以记录上次的报警事件。图3.发射端和接收端控制单元安装方案每一组探测系统都由发射端和IS460接收端组成。一个发射端对应了一个接收端，发射端和接收端的探测单元必须相对应，在每个立柱内可安装8-12个探测单元，安装探测单元越多防护等级越高。立柱的前端护盖为半透明的树脂玻璃。探测单元可以垂直上下调节各20°水平左右调节90°（见图5）每组红外探测器有5个不同的频道波段可供选择，以避免相互交迭安装时产生干扰。在安装时必须注意现场的地形，每组系统的安装应保持与地面垂直，并且注意设备安装的排列方向。避免阳光反射，尤其是山丘、海岸或沙漠地区。见（图4）图4.各类安装方式覆盖区域推荐最大范围150m。在可见度低的条件下必须放置在该距离内，避免失效。图5.安装间距和调试红外线立柱标准2.19m------8组灯----ISC460-13.21m------12组灯---ISC460-2用户如需要更高的防护级别，必须订做更长的立柱。探测模式当忽然侵入时，遮挡红外线的时间在20-300ms内系统的接收端将会触发一个报警事件。调整合适的默认值，可以将误报率降至最低。例如：快速飞过的小鸟，天气温度的急速下降都不会触发报警。根据现场的条件可以选择单光束模式与双光束模式，选择单光束模式时，当一条红外线射光被遮挡时，报警继电器同步输出报警信号。当选择双光束模式时任一两条红外射光被遮挡时，报警继电器同步输出报警信号。报警继电器的闭合时间为2.5秒，当报警事件产生后该事件将在30秒内被存储。混合模式结构为出最下端红外探测端为一条红外射光，其他则为双光束红外射光。在遮挡最下端红外射光与任意其他一条红外射光时，产生报警。图6.单光束和双光束失效模式当产生下面以下情况时会产生误报。雪、雾、雨与气温骤降时或其它可能遮挡红外射光时会产生误报，甚至造成设备不能正常运行。所以设备要注意密封。经常检查报警继电器的响应情况。安装特别注意以下几点：在安装时每组立柱间相距的距离为最大150米。发射端和接收端之间不能有遮挡安装红外地表必须牢固。将光束对准。发射端和接收端在控制单元上的连接必须相对应。注意防拆和加热器的连接。做好漏电保护措施，使用铠装电缆接地，为了预防偶然发生的电流冲击，将电缆GRD上。（终端板上）4.1在开阔的区域安装水平底座将红外立柱的安装底座安装在混凝土的基座当中。混凝土的基座至少要深埋800mm深。混凝土的基座的体积参见图7。重要：注意混凝土的基座上有留出走线孔。走线孔管道的直径为最大40mm。如果土壤含沙可能会导致基座下沉。立柱的底座用M20号的螺丝相连接。在底座上有4个螺孔，用来固定垂直安装。安装垂直固定底座在安装垂直固定底座时，首先检查垂直固定底座是否有断裂。中央固定安装Ф20MM的锚钉至少要深入混凝土170MM，突出的部分必须为45MM。重要：接地电缆的最大直径为40MM。使用M20螺丝固定底盘。底盘边角上的4个螺钉用来调节平衡。图8.安装底盘外观安装圆柱固定支架在安装时使用6个M10x20mm的螺丝将固定支架与红外立柱相连接。图9.安装圆柱固定支架发射端和接收端的设备安装将反射和接收单...
