西安纺织集团项目插口架施工方案VIP免费

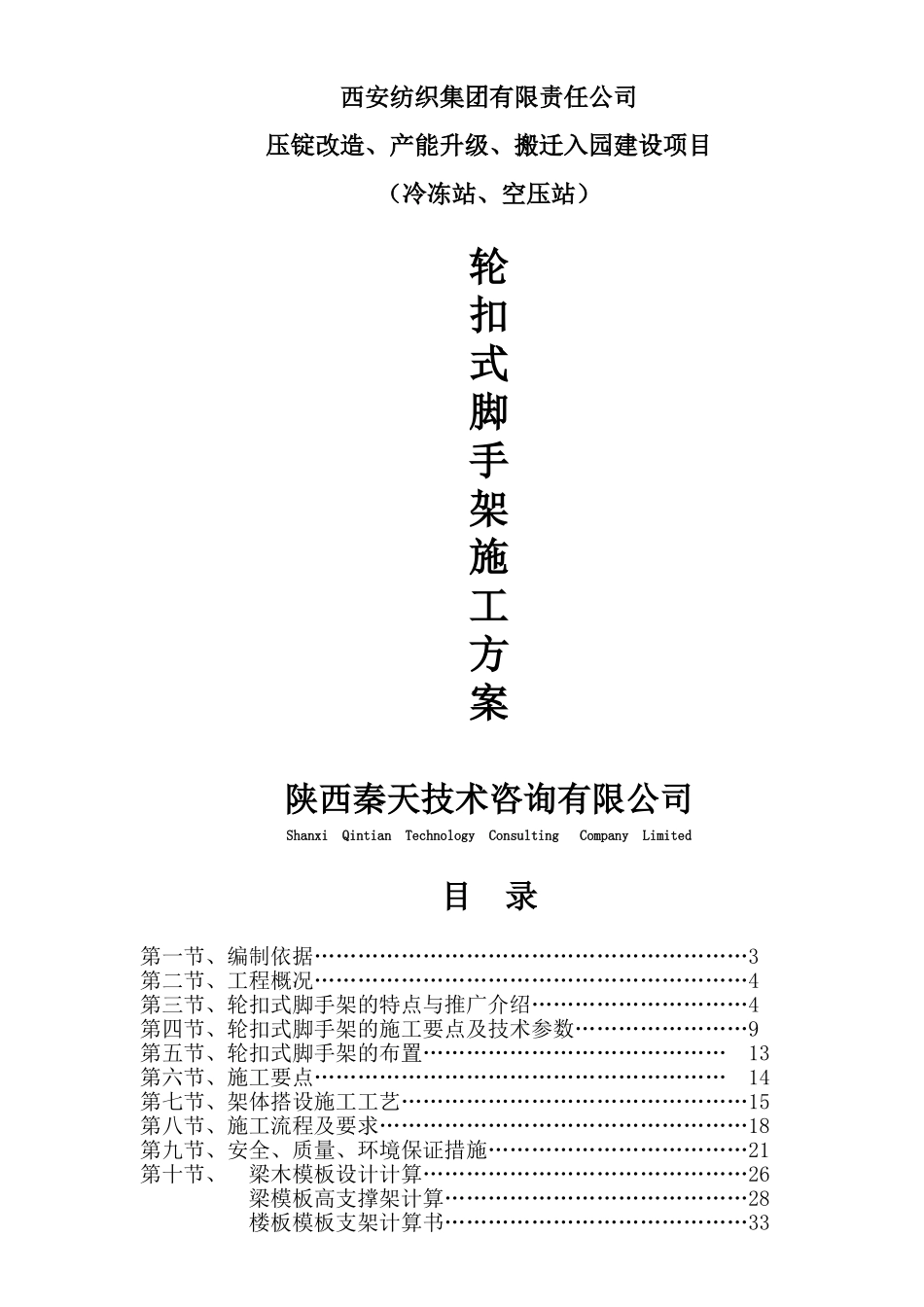

西安纺织集团有限责任公司压锭改造、产能升级、搬迁入园建设项目（冷冻站、空压站）轮扣式脚手架施工方案陕西秦天技术咨询有限公司ShanxiQintianTechnologyConsultingCompanyLimited目录第一节、编制依据……………………………………………………3第二节、工程概况……………………………………………………4第三节、轮扣式脚手架的特点与推广介绍…………………………4第四节、轮扣式脚手架的施工要点及技术参数……………………9第五节、轮扣式脚手架的布置……………………………………13第六节、施工要点…………………………………………………14第七节、架体搭设施工工艺…………………………………………15第八节、施工流程及要求……………………………………………18第九节、安全、质量、环境保证措施………………………………21第十节、梁木模板设计计算………………………………………26梁模板高支撑架计算……………………………………28楼板模板支架计算书……………………………………33第一节、编制依据模板工程的施工质量是对整个砼工程质量，对下道工序的施工有直接的影响。因此，合理选用模板支撑体系，做好模板接缝和细部处理，严格执行“三检制”，保证模板的施工质量，确保主体结构达到合格标准。1）《建筑施工安全检查标准》JGJ59-2011。2）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2011、J84－2011。3)《建设工程项目管理规范》。4)《混凝土结构工程施工质量验收规范》GB50204-2011；5)《建筑工程施工质量验收统一标准》GB50300-2001；6)《建筑施工模板安全技术规范》JGJ162-2008；7)《施工现场临时用电安全技术规范》（JGJ46-2005）；8)《建筑机械使用安全技术规程》（JGJ33-2001）；9)《建筑结构荷载规范》（GB50009-2006）；10)《建筑环境设计规范》（GB15831-2002）。11)《建设工程安全生产管理条例》；关于印发《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文；关于印发《危险性较大的分部分项工程安全管理办法》的通知建质[2009]87号文；本工程施工图纸和本工程施工组织设计等；企业ISO9001:2008质量体系管理文件和环境/职业健康安全管理体系文件；PKPM施工计算软件。第二节、工程概况本工程由西安纺织集团有限责任公司压锭改造项目冷冻站、空压站工程。冷冻站部分地下室，标高-5.00m,一层框架结构层高5.00P6.00m，水池空洞部分层高10.05m人字坡屋面；空压站框架一层，部分层高6.00m，部分层高9.80m，板厚0.12m,梁高为600P900；第三节、轮扣式脚手架的特点与推广介绍轮扣式脚手架是新型的一种便捷式支撑脚手架，它有点类似碗扣架又优于碗扣架，其主要特点是：1、具有可靠的双向自锁能力；2、无任何活动零件；3、运输、储存、搭设、拆除方便快捷；4、受力性能合理；5、可以自由调节；6、产品标准化包装；7、组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架；8、实践中表明，作为梁跨度在15m以内，净空层高度在12m一下的单跨、多跨连续梁、框架结构房屋模板支撑体系，其稳定性和安全性好于碗扣式脚手架，优于门式脚手架。自身缺陷：1、轮扣式脚手架搭设不宜在基层不硬实，地面不平整或不进行混凝土硬化的地面上；2、不宜直接在土质差的软土层、地面易塌陷的地基上搭设；3、只能作为落地式脚手架使用，不能作为悬挑脚手架使用。第四节、轮扣式脚手架的施工要点及技术参数1、施工要点1．前期应做好支撑体系的专项施工方案设计，并由总包单位放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。2．轮扣式脚手架安装基础必须要夯实平整并采取铺设5mm木垫板或混凝土硬化措施最佳。3．轮扣式脚手架宜使用同一标高的梁板底板的标高范围，对于高度和跨度较大的单一构件支承架使用时对横杆进行拉力和立杆轴向压力（临界力）的验算，确保架体的稳定性和安全性。4．架体搭设完成后要加设足够的剪刀撑，在顶托与架体横300-500mm之间的距离要增设足够的水平拉杆，使其整体稳定性得到可靠的保证；5．轮扣式脚手架附图片。2、轮扣式钢管脚手架构件的检验报告委托单位陕西秦天技术...
