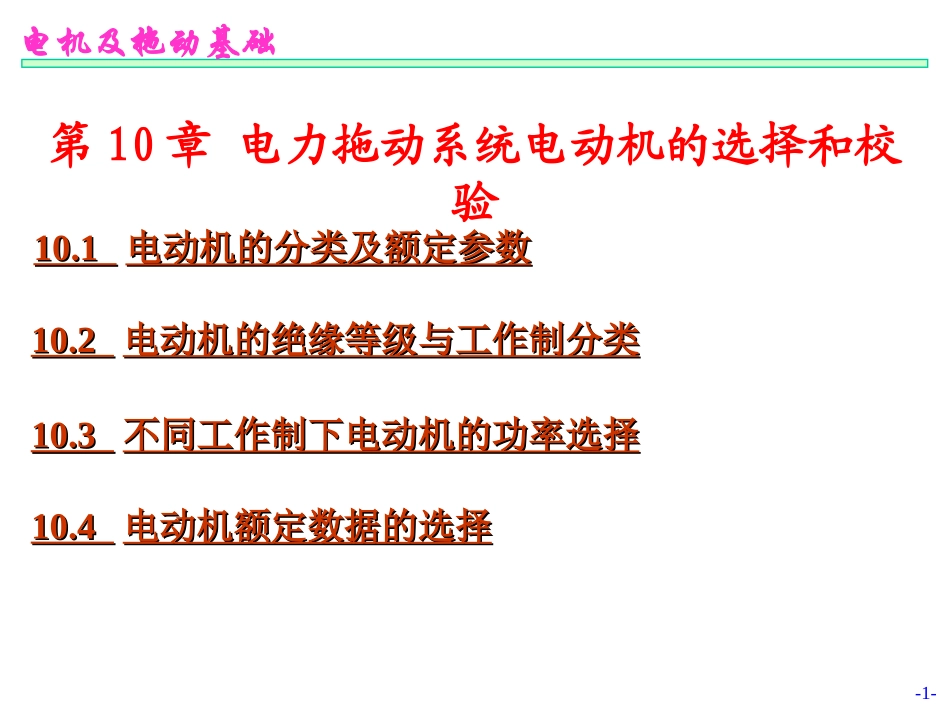

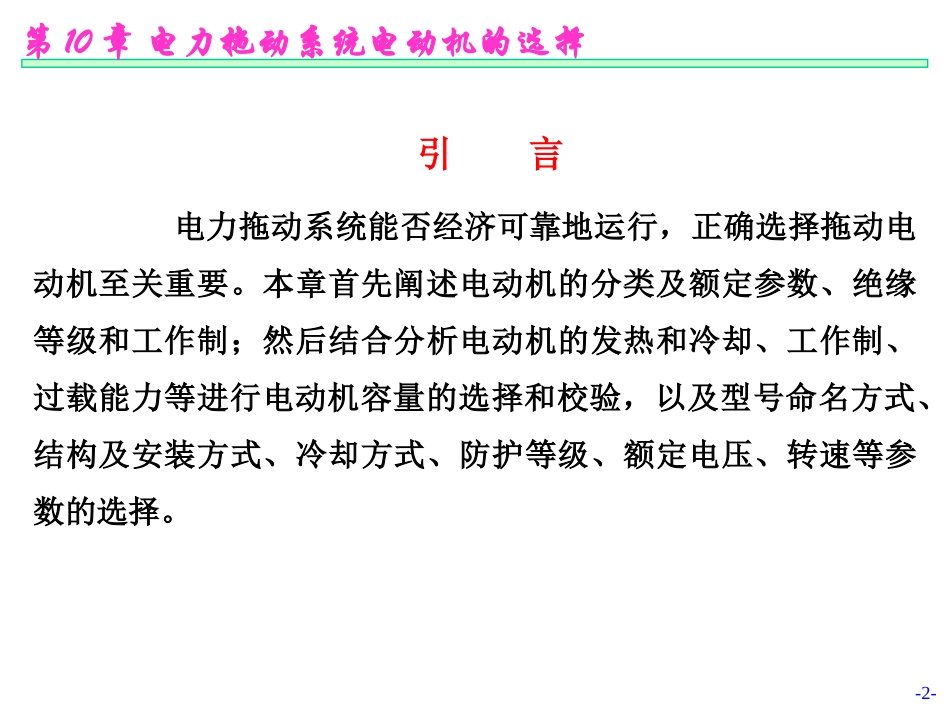

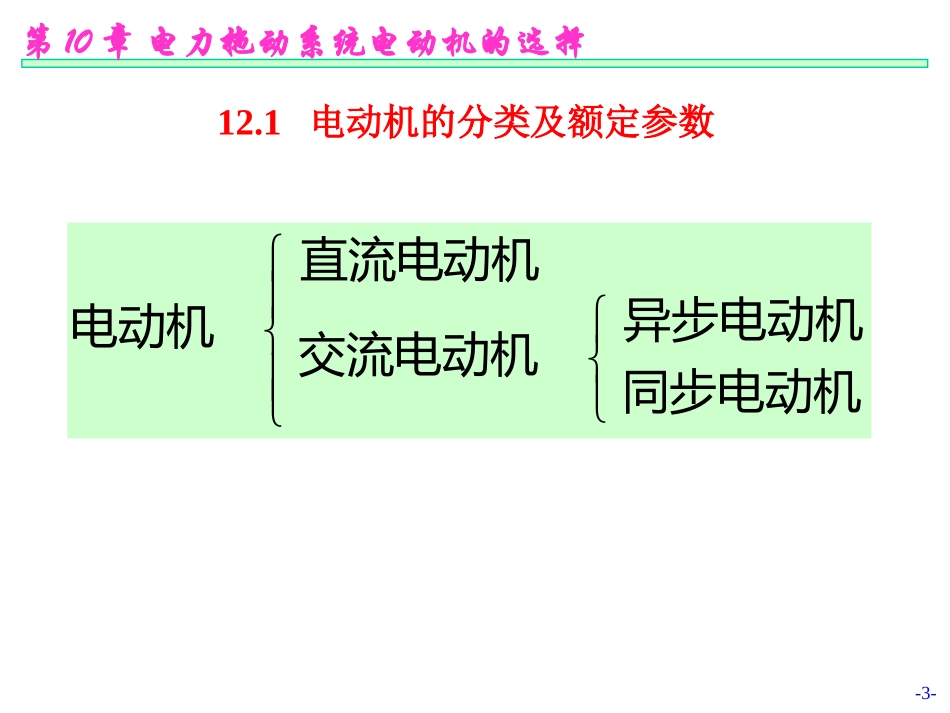

-1-第10章电力拖动系统电动机的选择和校验电机及拖动基础10.110.1电动机的分类及额定参数电动机的分类及额定参数10.210.2电动机的绝缘等级与工作制分类电动机的绝缘等级与工作制分类10.310.3不同工作制下电动机的功率选择不同工作制下电动机的功率选择10.410.4电动机额定数据的选择电动机额定数据的选择-2-引言电力拖动系统能否经济可靠地运行，正确选择拖动电动机至关重要。本章首先阐述电动机的分类及额定参数、绝缘等级和工作制；然后结合分析电动机的发热和冷却、工作制、过载能力等进行电动机容量的选择和校验，以及型号命名方式、结构及安装方式、冷却方式、防护等级、额定电压、转速等参数的选择。第10章电力拖动系统电动机的选择-3-12.1电动机的分类及额定参数第10章电力拖动系统电动机的选择同步电动机异步电动机交流电动机直流电动机电动机-4-12.1.1直流电动机的额定参数1.直流电动机的型号(1)ZT系列用于恒功率且调速范围广的拖动系统直流电动机(2)ZZJ系列冶金起重直流电动机(3)ZQ系列电力机车的直流牵引电动机(4)ZA系列用于矿井和易爆气体场合的防爆安全性直流电动机(5)ZKJ系列冶金、矿山挖掘机用的直流电动机(6)Z2系列一般用途的中小型直流电机第10章电力拖动系统电动机的选择-5-直流电动机产品的型号含义如下所示：第12章电力拖动系统电动机的选择和校验-6-2.直流电动机的额定值直流电动机的额定值有：额定功率PN（kW），额定电压UN（V），额定电流IN（A），额定转速nN（r/min），额定励磁电压UfN（V），额定励磁电流IfN（A）和励磁方式等，其中直流电动机的额定功率PN是指轴上输出的机械功率直流电动机轴上输出的额定转矩TN，其大小为电机输出的机械功率除以转子角速度的额定值，即（12-1）N1NNNNPIUP)mN(955060/π2NNNNNNNnPnPPT（12-2）第12章电力拖动系统电动机的选择和校验例12-1-7-12.1.2异步电动机的额定参数1.异步电动机的型号Y100L12异步电动机机座中心高极数铁心长度代号机座长度代号第12章电力拖动系统电动机的选择和校验-8-Y系列为小型笼型转子自冷式三相异步电动机。用于金属切削机床、通用机械、矿山机械、农业机械等。也可用于拖动静止负载或惯性较大的机械，如压缩机、传送带、磨床、锤击机、粉碎机、小型起重机、运输机械等。YQ2和YQO2系列是高起动转矩异步电动机，用在起动静止负载或惯性较大的机械上。YQ2是防护式，YQO2是封闭式。YS系列是分马力三相笼型转子异步电动机。YR系列是防护式三相绕线转子异步电动机。用在电源容量较小、不能用同容量笼型转子异步电动机起动的生产机械上。YLB系列是深井水泵用的三相异步电动机。YZ2和YZR2系列是起重和冶金用的三相异步电动机，YZ2是笼型，YZR2是绕线型。第12章电力拖动系统电动机的选择和校验-9-YEZS系列起重用双速锥形转子制动三相异步电动机。YDT系列是变极多速异步电动机。YB系列是防爆型笼型转子异步电动机。YEP（IP44）系列是旁磁式制动异步电动机。YZZ系列是升降机用电磁制动异步电动机。YCTD系列是电磁调速异步电动机。YCJ系列齿轮减速三相异步电动机。YEJ系列电磁制动三相异步电动机。第12章电力拖动系统电动机的选择和校验-10-2.异步电动机的额定值(1)额定功率PN指电动机在额定运行时轴上输出的机械功率，单位是kW。(2)额定电压UN指额定运行状态下加在定子绕组上的线电压，单位为V。(3)额定电流IN指电动机在定子绕组上额定电压、轴上输出的额定功率时，定子绕组中的线电流，单位为A。(4)额定频率f1我国规定工业用电的频率是50Hz。异步电动机定子边的量加下标1表示，转子边的量加下标2表示。(5)额定转速nN指电动机定子加额定频率的额定电压，且轴端输出额定功率时电机的转速，单位为r/min。第12章电力拖动系统电动机的选择和校验-11-(6)额定功率因数cosN指电动机在额定负载时，定子边的功率因数。(7)绝缘等级与温升按照不同的耐热能力，绝缘材料可分为一定的等级。温升是指电动机运行时高出周围环境的温度值，我国规定了环境最高温度为40C。此外铭牌上还标明了工作方式、连接方法等。对绕线转子异步电动机还要标明转子绕组的接法、转子绕组的额定电动势...
