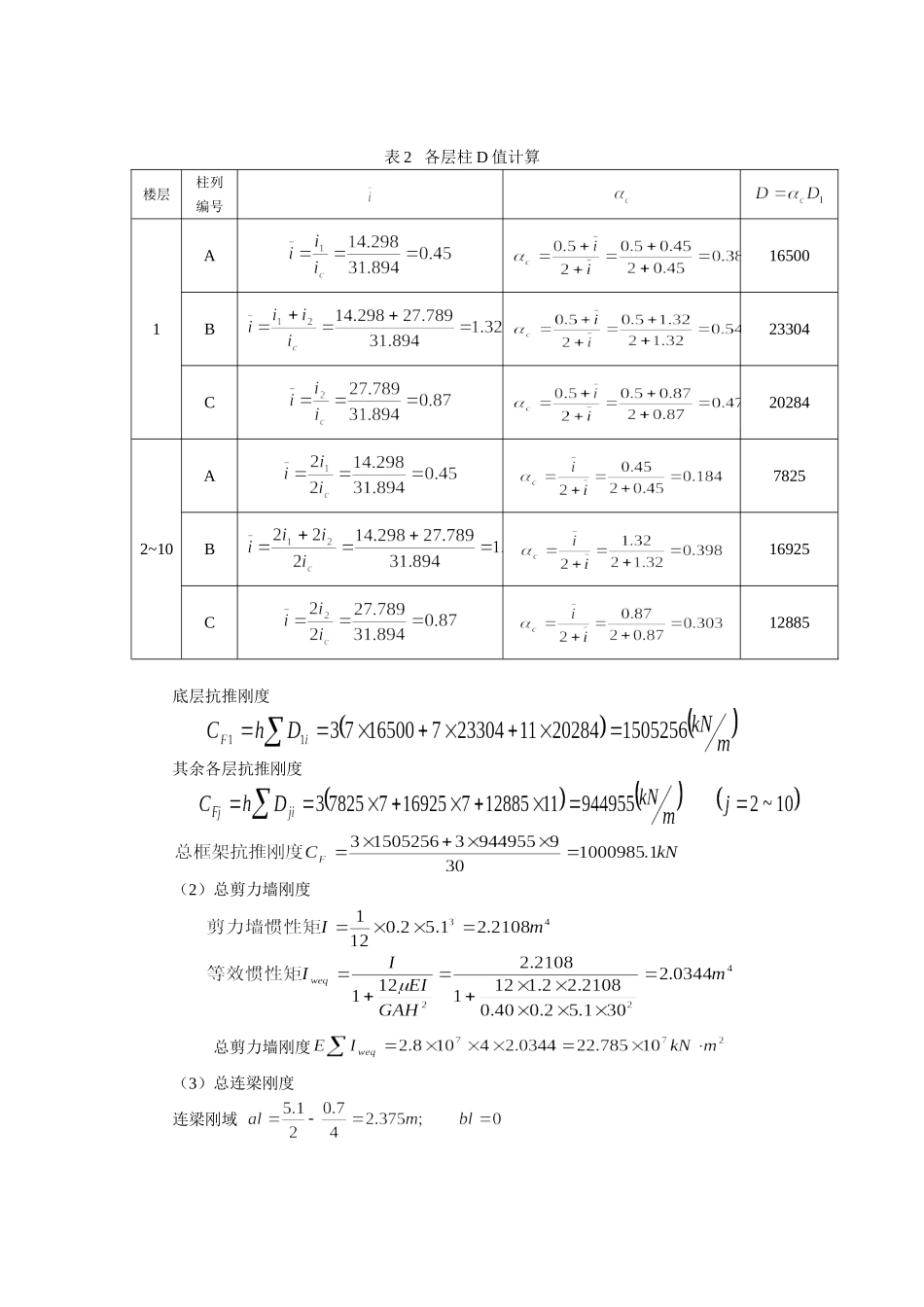

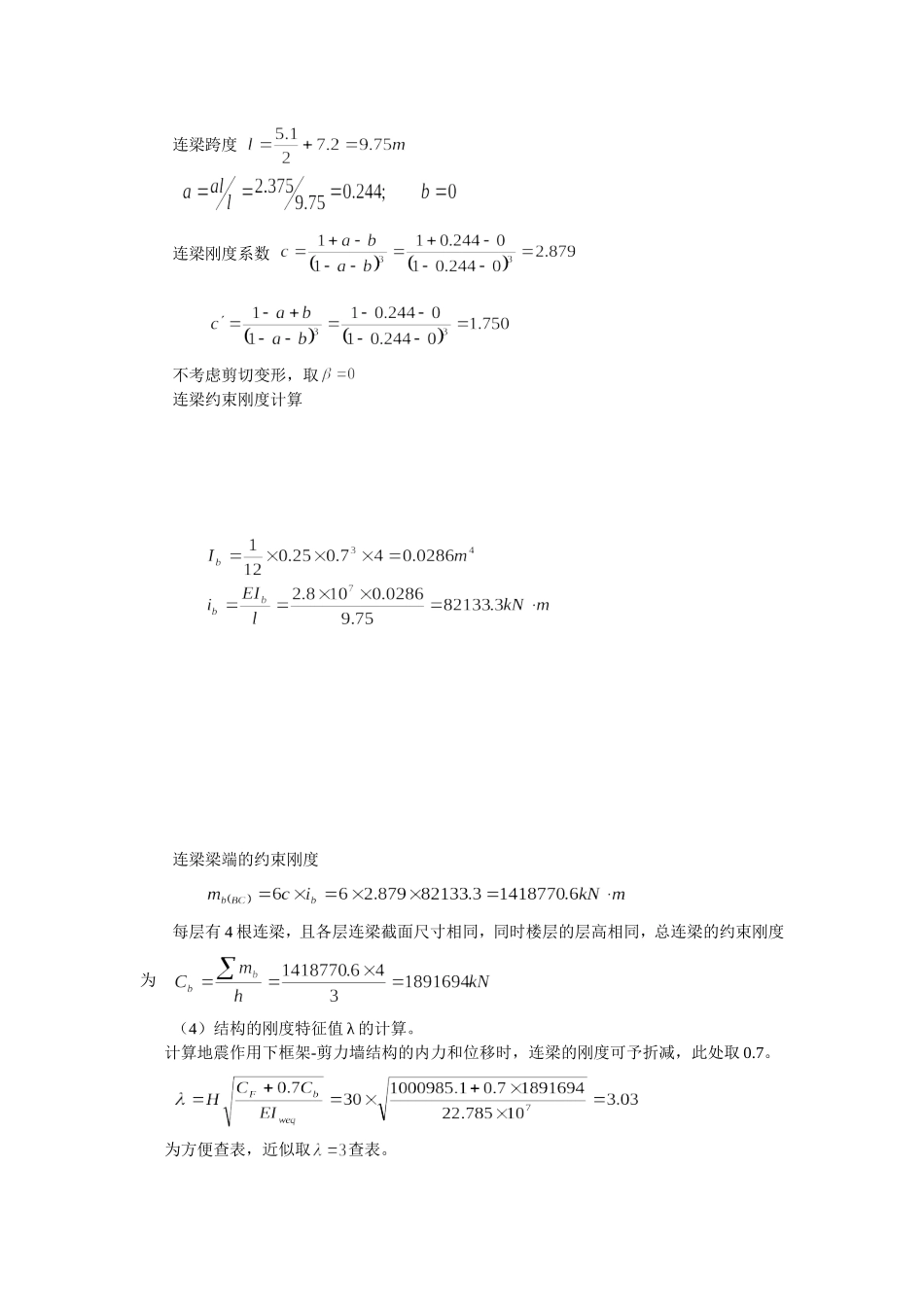

解：1、结构简化总剪力墙由②、③、⑨、⑩四轴，A、B轴间的四片剪力墙组成；总框架由①、③~⑧、⑪轴7榀框架及②、③、⑨、⑩在C轴处的四根边柱组成。总剪力墙与总框架组成刚接体系。2、结构刚度特征值计算（1）计算总框架抗推刚度表1构件参数计算构件截面尺寸截面惯性矩线刚度柱450*450梁1250*500梁2250*700表2各层柱D值计算楼层柱列编号1A16500B23304C202842~10A7825B16925C12885底层抗推刚度其余各层抗推刚度（2）总剪力墙刚度总剪力墙刚度（3）总连梁刚度连梁刚域连梁跨度连梁刚度系数不考虑剪切变形，取连梁约束刚度计算连梁梁端的约束刚度每层有4根连梁，且各层连梁截面尺寸相同，同时楼层的层高相同，总连梁的约束刚度为（4）结构的刚度特征值λ的计算。计算地震作用下框架-剪力墙结构的内力和位移时，连梁的刚度可予折减，此处取0.7。为方便查表，近似取查表。3、荷载参数计算①荷载作用下框架剪力墙底部剪力。②荷载作用下框架剪力墙底部弯矩。③荷载作用于总剪力墙时的顶点位移。4、框架剪力墙位移计算框架剪力墙结构各层的位移可通过、值查教材图7.10求得值，再计算各层位移和层间位移，计算式和计算结果列于表3中。表3框架剪力墙位移计算层次10301.030.2450.02610.00279270.930.2200.02340.00378240.830.1850.01970.00217210.730.1650.01760.00326180.630.1350.01440.00275150.530.1100.01170.00324120.430.0800.00850.0032390.330.0500.00530.0026260.230.0250.00270.0016130.130.0100.00110.0011计算表示该框架剪力墙的最大层间位移在第九层，，符合《高层规程》中对框架剪力墙结构楼层层间最大位移与层高之比的限值要求。5、内力计算（1）协同工作中未经修正的总剪力墙剪力。通过查图7.12得系数，根据式计算未经修正的总剪力墙剪力，计算式和计算结构列于下表4中。表4总框架、总剪力墙、总连梁内力计算层次103000.0000-0.375-1839183979210483143-792927931.95-0.045-4415-0.200-9811913824108932681088241765.80-0.060-5886-0.005-251790771102030599957212501.55-0.060-58860.06029422079501257377115516183139.20-0.045-44150.165809233010031327398121365153678.75-0.015-14720.2601275240310351369410626444124120.200.03029430.365179023301003132739813117394463.550.10098100.47523302134919121536453545264708.800.180176580.6153017169272996428913980134855.950.285279590.7803926103044358717604413004905.000.425416931.000490500004905（2）总框架剪力和总连杆约束弯矩。广义总框架剪力根据式计算广义总框架剪力，计算结果列于表4中。广义总框架剪力按总框架抗推刚度和总连杆约束刚度的比例分配给总框架和总连杆。考虑连梁的塑性变形能力，将连梁的刚度进行折减，取折减系数为0.7。（3）总剪力墙弯矩。（4）构件内力计算。①剪力墙墙肢的内力计算每层共有4片剪力墙，各片剪力墙的尺寸、参数均相同故各墙肢的分配系数剪力墙各墙肢的弯矩、剪力和轴力计算式和计算结果列于表5中，墙肢的轴力由后续表8中的数据计算得到。表5剪力墙墙肢的弯矩和剪力层次103000-792-198±161.2927-4415-110410827±328.8824-5886-1472995249±485.7721-5886-14721551388±679.1618-4415-11042136534±883.3515-1472-3682644661±1093.941229437363117779±1298.139981024533545886±1485.0261765844153980995±1633.31327959699044131103±1723.600416931042349051226±1723.6②框架梁、柱内力计算。计算计算水平地震作用下的框架柱剪力时，应先判断框架总剪力是否满足。计算表中，除4、5、6层以外的各层框架总剪力,而，所以，除4、5、6层以外的各层框架总剪力应取计算。框架柱的反弯点处的剪力可根据各柱的侧移刚度进行分配，分配系数和框架各柱剪力计算结果列于表6和表7中。表6框架柱剪力分配系数柱编号侧移刚度分配系数A列柱B列柱C列柱8692.517562.913624.90.02610.05260.0408总框架侧移刚度333661.7表7框架柱剪力计算层次A列柱B列柱C列柱103098125.651.640.092798125.651.640.082498125.651.640.072198125.651.640.0618100326.252.840.9515103527.054.442.2412100326.2...
