加氯系统安全设计说明书VIP免费

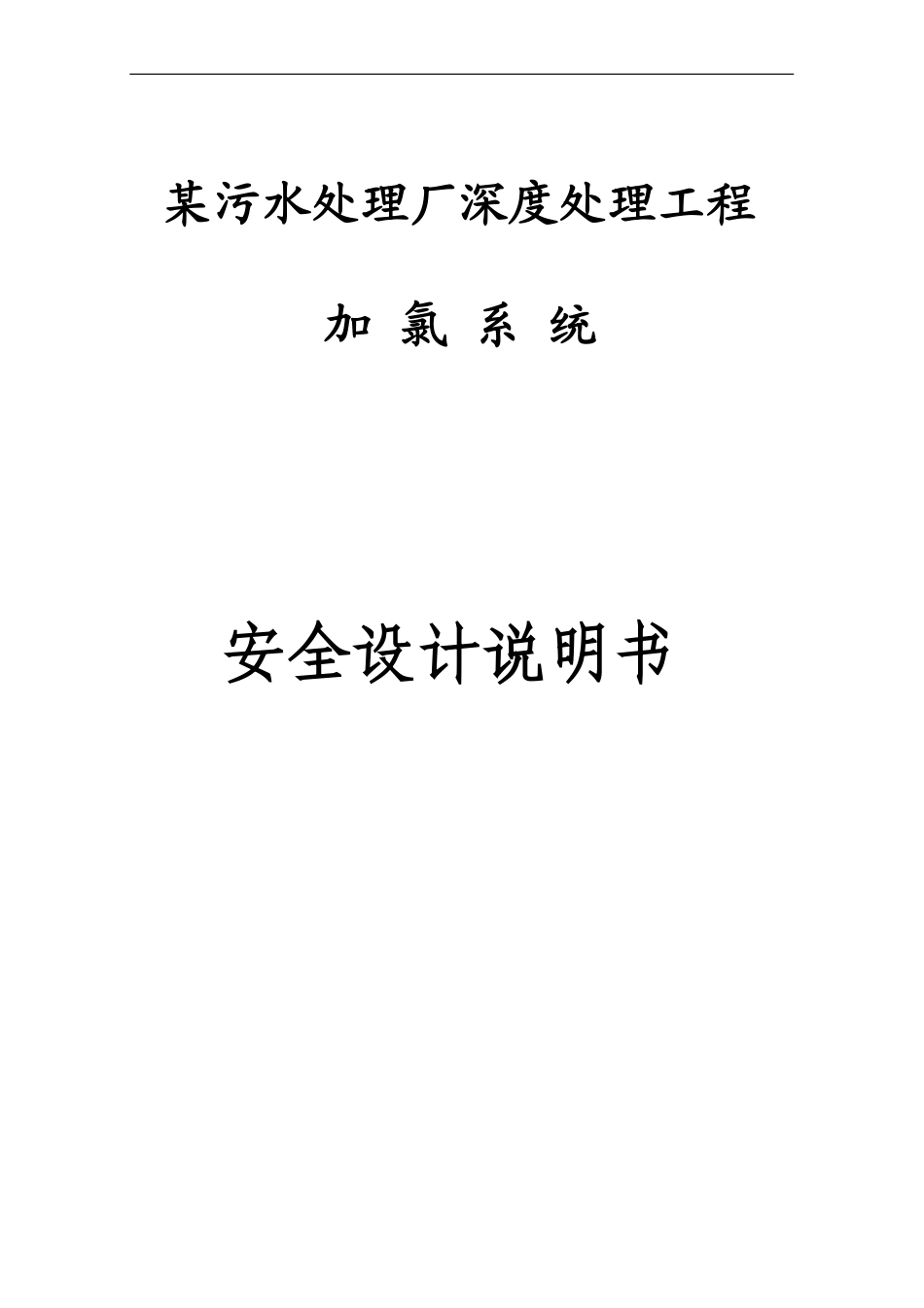

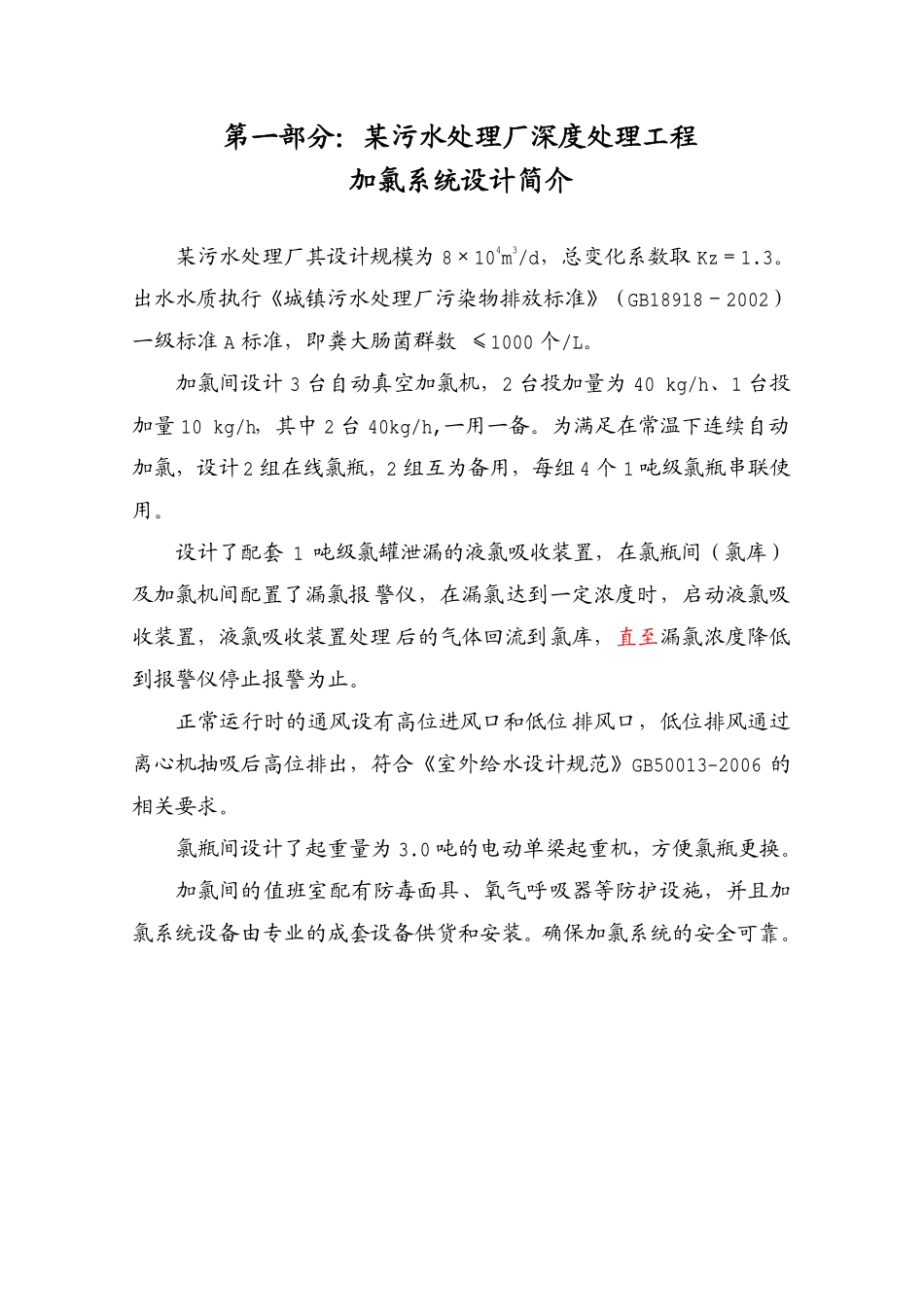

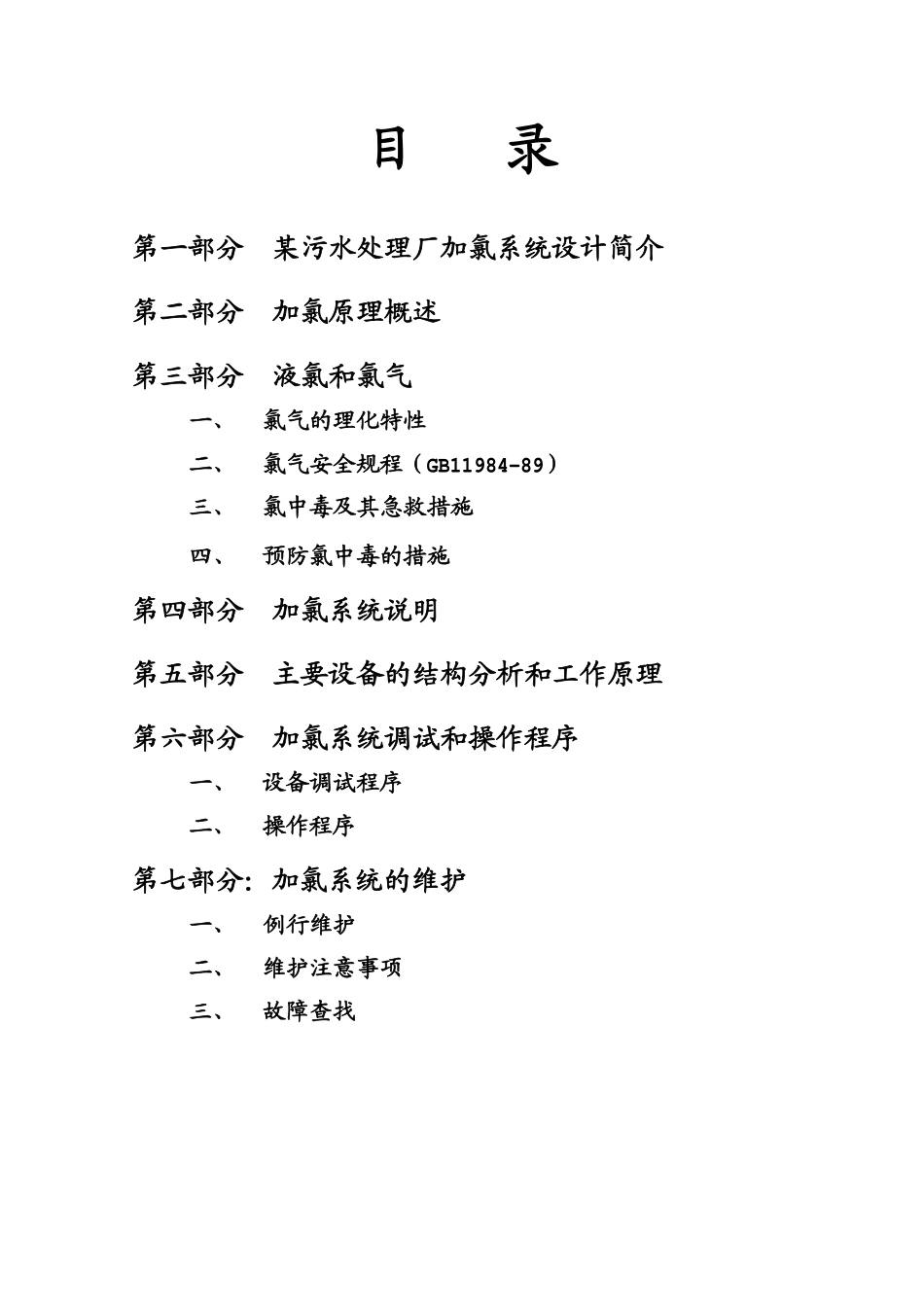

某污水处理厂深度处理工程加氯系统安全设计说明书目录第一部分某污水处理厂加氯系统设计简介第二部分加氯原理概述第三部分液氯和氯气一、氯气的理化特性二、氯气安全规程（GB11984-89）三、氯中毒及其急救措施四、预防氯中毒的措施第四部分加氯系统说明第五部分主要设备的结构分析和工作原理第六部分加氯系统调试和操作程序一、设备调试程序二、操作程序第七部分：加氯系统的维护一、例行维护二、维护注意事项三、故障查找第一部分：某污水处理厂深度处理工程加氯系统设计简介某污水处理厂其设计规模为8×104m3/d，总变化系数取Kz＝1.3。出水水质执行《城镇污水处理厂污染物排放标准》（GB18918－2002）一级标准A标准，即粪大肠菌群数≤1000个/L。加氯间设计3台自动真空加氯机，2台投加量为40kg/h、1台投加量10kg/h，其中2台40kg/h,一用一备。为满足在常温下连续自动加氯，设计2组在线氯瓶，2组互为备用，每组4个1吨级氯瓶串联使用。设计了配套1吨级氯罐泄漏的液氯吸收装置，在氯瓶间（氯库）及加氯机间配置了漏氯报警仪，在漏氯达到一定浓度时，启动液氯吸收装置，液氯吸收装置处理后的气体回流到氯库，直至漏氯浓度降低到报警仪停止报警为止。正常运行时的通风设有高位进风口和低位排风口，低位排风通过离心机抽吸后高位排出，符合《室外给水设计规范》GB50013-2006的相关要求。氯瓶间设计了起重量为3.0吨的电动单梁起重机，方便氯瓶更换。加氯间的值班室配有防毒面具、氧气呼吸器等防护设施，并且加氯系统设备由专业的成套设备供货和安装。确保加氯系统的安全可靠。第二部分：加氯原理的概述氯气是给、排水工程中目前必须的主要消毒药剂，它具有杀菌力强、价格低、投加方便等优点，因此到目前为止，氯消毒还是大中型水厂的主要消毒手段，将氯气投入到水中，可产生如下可逆反应：Cl2+H2OHCl+HClOHClOH++ClO—反应过程中产生的ClO—对细胞膜具有强力的穿透能力，迅速将细胞内的水分吸干，达到杀死细菌的目的，因而具有强力灭菌作用。加氯的原料为液相氯，而投加到水中的是气相氯，氯气是一种比空气重的淡黄色的气体，干燥的氯气对金属并不腐蚀，但若与空气中的水分接触，则会形成对金属具有强腐蚀性的ClO-。因此水处理消毒工艺中，如何处理滤前加氯、滤后加氯，或者出厂水补氯的投加剂量，达到最佳灭菌效果，又能避免氯化副产物的产生，准确而安全的投加需要极强的专业知识进行加氯系统的设计。第三部分：液氯和氯气一、氯气的理化特性氯的英文名称是Chlorine，分子式Cl2，分子量70.906。在常温常压下为黄绿色气体，液化后为黄绿色透明液体，有强烈的刺激性臭味，毒性强，具有腐蚀性和氧化性，液氯（LiquidChlorine）的密度为1.47，熔点-102℃，沸点-34.6℃。氯气密度为3.21，是空气的2.45倍。气化热62kcal／kg（36℃），易溶于水、碱溶液，二硫化碳和四氯化碳。在常温下，氯气被加压到0.6～0.8Mpa或在常压下冷却到-35～-40℃时就能液化。氯气的化学性质很活泼，溶于水后，一部分生成盐酸和次氯酸，另一部分仍以氯分子形式存在。Cl2＋H2O=HClO+HClK=4.2×10-4在25℃时，氯在水中的总溶解度为0.091mol／L，其中以Cl2形式存在的0.061mol／L，以HClO形式存在的0.03mol／L。在紫外光作用下，次氯酸及其盐可分解为盐酸和新生态氧，具有很强的强化能力：HClO+hv=HCl+[O]氯被碱溶液吸收生成次氯酸盐，在碱性条件下，反应超于完全：Cl2＋2NaOH=NaClO+NaCl＋H2OK=7.5×10152Cl2＋2Ca(OH)2=Ca(ClO)2+CaCl2+2H2O次氯酸盐溶液不稳定，受光照会发生歧化反应：3ClO-─→2Cl-+ClO3-K=1027常温下该反应很缓慢，当温度高于75℃时，反应很快。生成的氯酸盐有毒，排水中不准超过0.02mg/L。因此，应避免这个反应发生。在次氯酸盐溶液中，有效氯主要以ClO-和HClO两种形式存在，其平衡由溶液的ｐＨ值决定：HClO＝H++ClO-K=3.4×10-8次氯酸和其盐是强氧化剂，被还原后，氯的氧化数由＋１价变为－１价，形成氯子，其标准电极电位如下：+1.63v+1.36v酸性溶液中HClO──→Cl2──→Cl-+0.40V+1.36碱性溶液中ClO-───→Cl2──→Cl-+0.89vClO-───→Cl-可见，氯在酸性条件下氧化能力强。液氯用设计压力为2...
