室外供热管网~VIP免费

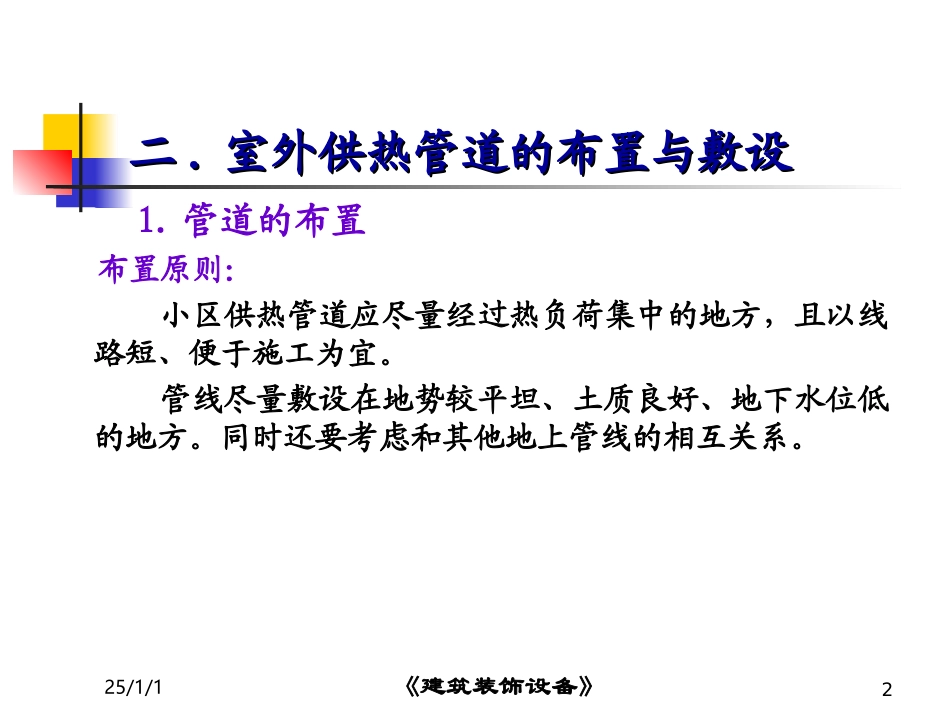

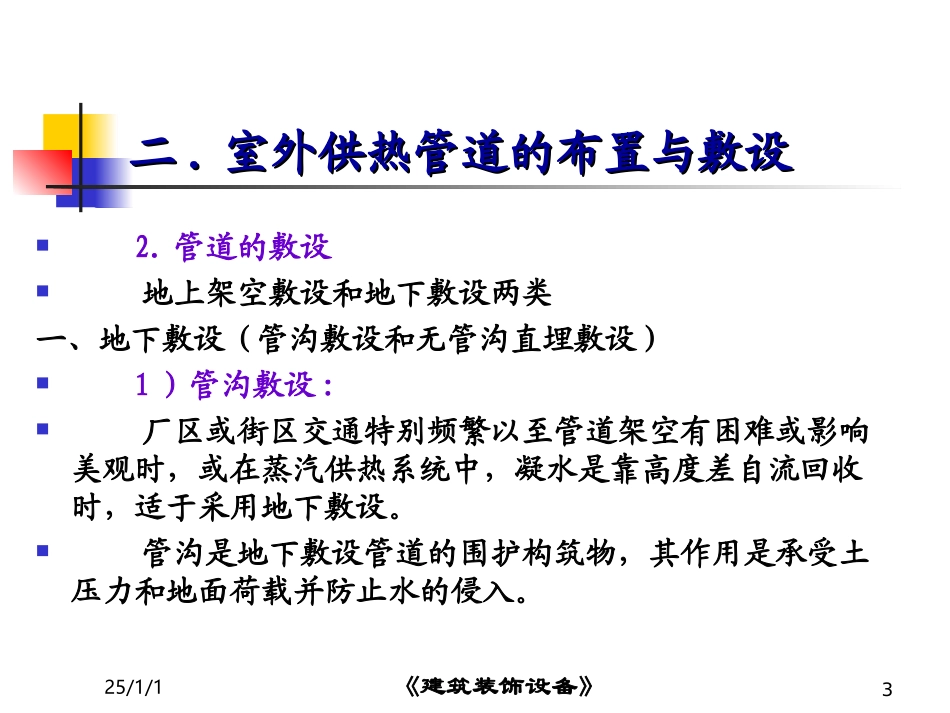

25/1/1《建筑装饰设备》1室外供热管网室外供热管网25/1/1《建筑装饰设备》2二二..室外供热管道的布置与敷设室外供热管道的布置与敷设1.管道的布置布置原则：小区供热管道应尽量经过热负荷集中的地方，且以线路短、便于施工为宜。管线尽量敷设在地势较平坦、土质良好、地下水位低的地方。同时还要考虑和其他地上管线的相互关系。25/1/1《建筑装饰设备》3二二..室外供热管道的布置与敷设室外供热管道的布置与敷设2.管道的敷设地上架空敷设和地下敷设两类一、地下敷设（管沟敷设和无管沟直埋敷设）1）管沟敷设:厂区或街区交通特别频繁以至管道架空有困难或影响美观时，或在蒸汽供热系统中，凝水是靠高度差自流回收时，适于采用地下敷设。管沟是地下敷设管道的围护构筑物，其作用是承受土压力和地面荷载并防止水的侵入。25/1/1《建筑装饰设备》4二二..室外供热管道的布置与敷设室外供热管道的布置与敷设根据管沟内人行通道的设置情况，分为通行管沟、半通行管沟和不通行管沟。通行地沟半通行地沟不通行地沟25/1/1《建筑装饰设备》5图5-18通行管沟Back25/1/1《建筑装饰设备》6图5-19半通行管沟Back25/1/1《建筑装饰设备》7图5-20不通行管沟Back25/1/1《建筑装饰设备》8二二..室外供热管道的布置与敷设室外供热管道的布置与敷设2）埋地敷设对于直径DN≤500mm的热力管道均可采用埋地敷设。一般使用在地下水位以上的土层内，它是将保温后的管道直接埋于地下。对于直埋管道，在车行道下为0.8～1.2m，在非车行道下为0.6m左右；管沟顶上的覆土深度一般不小于0.3m，以避免直接承受地面的作用力。25/1/1《建筑装饰设备》9二二..室外供热管道的布置与敷设室外供热管道的布置与敷设3）架空敷设架空敷设在工厂区和城市郊区应用广泛，它是将供热管道敷设在地面上的独立支架或带纵梁的桁架以及建筑物的墙壁上。在地下敷设必须进行大量土石方工程的地区也可采取架空敷设。当有其他架空管道时，可考虑与之共架敷设。在寒冷地区，若因管道散热量过大，热媒参数无法满足用户要求，或因管道间歇运行而采取保温防冻措施，使得它在经济上不合理时，则不适于采用架空敷设。架空管道设于人和车辆稀少的地方时，采用低支架敷设，交通频繁之处采用中支架敷设，穿越主干道时采用高支架敷设。25/1/1《建筑装饰设备》10架空敷设所用的支架按其制成材料可分为砖砌、毛石砌、钢筋混凝土预制或现场浇灌、钢结构、木结构等类型。目前，国内使用较多的是钢筋混凝土支架，这种支架坚固耐久，能承受较大的轴向推力，而且节省钢材，造价较低。按照支架的高度不同，可把支架分为下列三种型式：（1）低支架（图5-21）在不妨碍交通以及不妨碍厂区、街区扩建的地段，供热管道可采用低支架敷设。此时，最好是沿工厂的围墙或平行于公路、铁路来布线。低支架上管道保温层的底部与地面间的净距通常为0.5～1.0m，两个相邻管道保温层外面的间距，一般为0.1～0.2m。二二..室外供热管道的布置与敷设室外供热管道的布置与敷设25/1/1《建筑装饰设备》11图5-21低支架Back二二..室外供热管道的布置与敷设室外供热管道的布置与敷设25/1/1《建筑装饰设备》12（2）中支架（图5-22）在人行频繁、需要通行大车的地方，可采用中支架敷设。其净高为2.5～4.0m。（3）高支架（图5-22）净空高4.5～6.0m，在跨越公路或铁路时采用。为了加大支架间距，可采用各种型式的组合式支架。图5-23给出了梁式、桁架式、悬索式和桅缆式等支架的原理简图，后两种适用于较小的管径。按照支架承受的荷载分类时，可分为中间支架和固定支架。二二..室外供热管道的布置与敷设室外供热管道的布置与敷设25/1/1《建筑装饰设备》13图5-22中、高支架Back二二..室外供热管道的布置与敷设室外供热管道的布置与敷设25/1/1《建筑装饰设备》14图5-23几种支架型式(a)梁式；(b)桁架式;(c)悬索式；(d)桅缆式Back二二..室外供热管道的布置与敷设室外供热管道的布置与敷设25/1/1《建筑装饰设备》15对于中间支架，按照其结构的力学特点，可有三种不同受力性能的支架型式：①刚性支架它是一种靠自身的刚性抵抗管道热膨胀引起的水平推力的结构。②铰接支架这种支架柱脚与...
