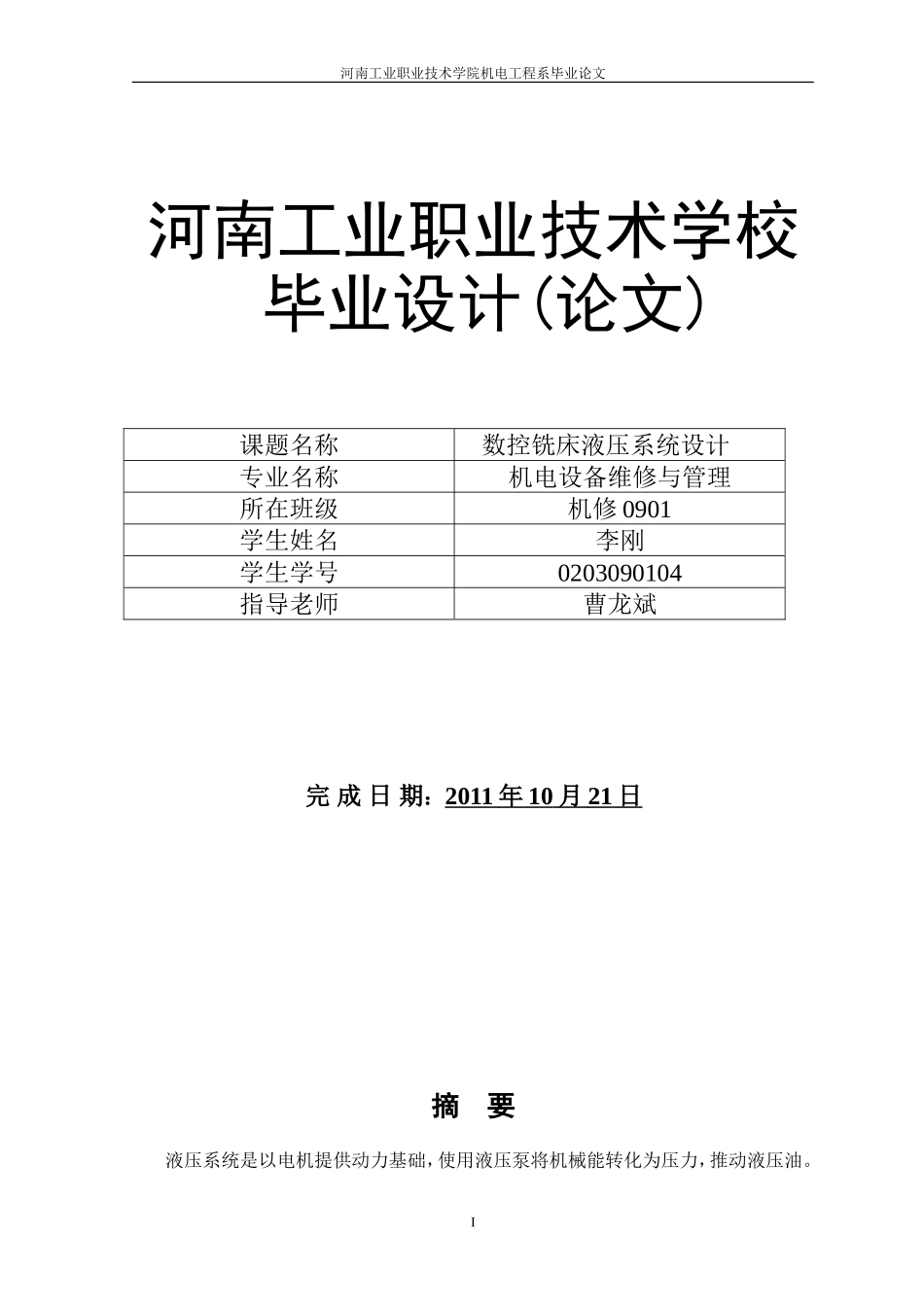

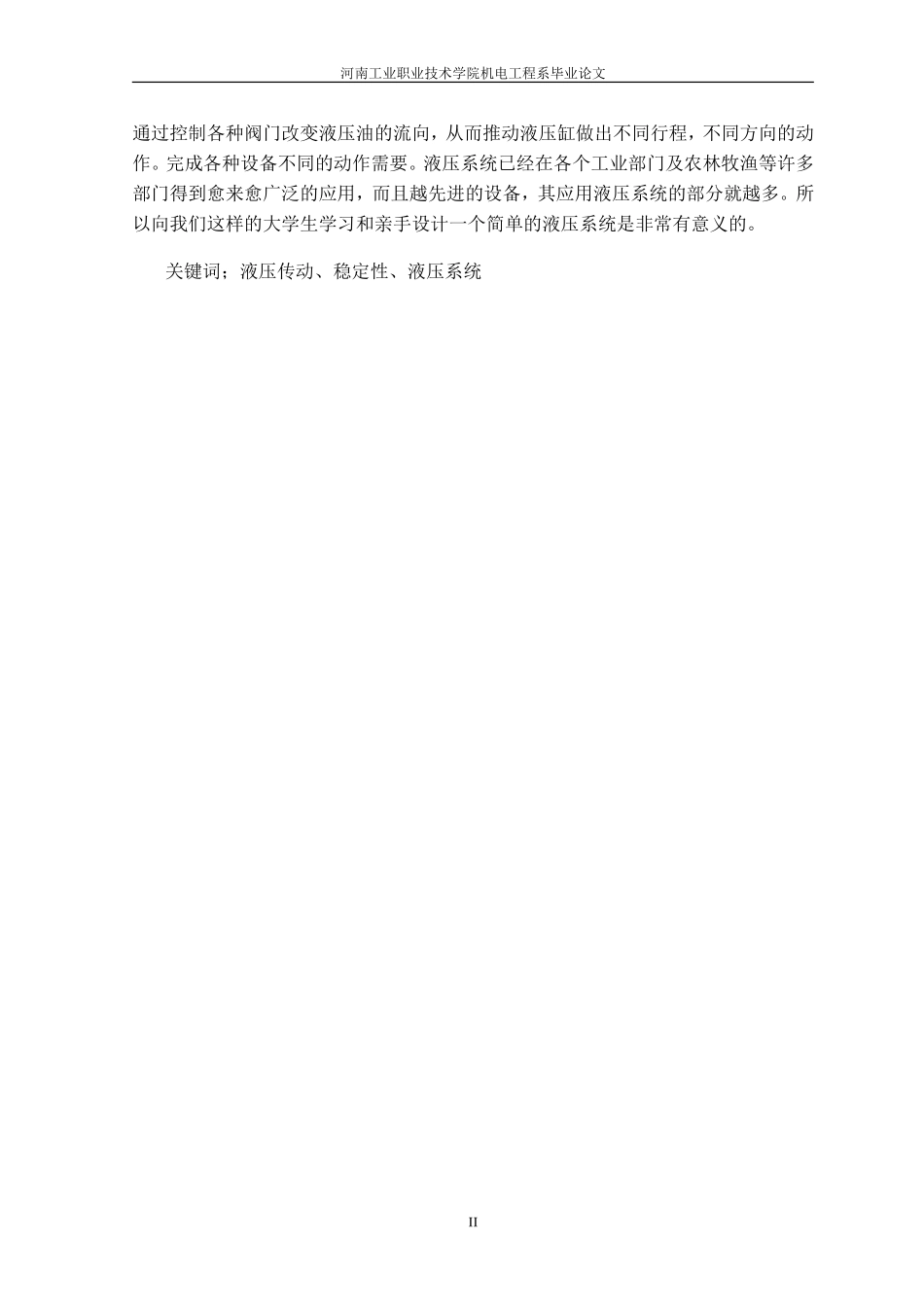

河南工业职业技术学院机电工程系毕业论文河南工业职业技术学校毕业设计(论文)课题名称数控铣床液压系统设计专业名称机电设备维修与管理所在班级机修0901学生姓名李刚学生学号0203090104指导老师曹龙斌完成日期：2011年10月21日摘要液压系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油。I河南工业职业技术学院机电工程系毕业论文通过控制各种阀门改变液压油的流向，从而推动液压缸做出不同行程，不同方向的动作。完成各种设备不同的动作需要。液压系统已经在各个工业部门及农林牧渔等许多部门得到愈来愈广泛的应用，而且越先进的设备，其应用液压系统的部分就越多。所以向我们这样的大学生学习和亲手设计一个简单的液压系统是非常有意义的。关键词；液压传动、稳定性、液压系统II河南工业职业技术学院机电工程系毕业论文毕业设计任务书一、设计课题数控铣床液压系统设计二、指导思想1、设计时必须从实际出发，综合考虑使用性、经济性、先进性及操作维修方便。如果可以用几个简单的回路实现系统的要求，就不必过分强调先进性。并非是越先进越好。同样，在安全性、方便性要求较高的地方，因不惜多用一些元件或采用性能较好的元件，不能单独考虑简单、经济；2、独立完成设计。设计师可以收集、参考同类机械的资料，但必须深入理解，消化后在借鉴。不能简单滴抄袭；3、在课程设计的过程中要随时复习液压元件的工作原理，基本回路及典型系统的组成，积极思考。不能直接向老师索取答案。三、设计任务及要求设计要求：设计选择组成该液压系统的基本液压回路并说明液压系统的工作原理，设计计算选择液压元件，进行液压系统稳定性校核，绘液压系统图，设计液压缸，编写液压系统设计说明书。四、主要设计指标根据负载的压力和系统中的液压油流量来设计系统的各个组成元件。五、设计任务进度1设计说明书一份2绘制液压系统图（A1）3专用铣床示意图（A1）4液压缸装配图（A1）5液压缸各零件图（缸体、活塞、活塞杆、缸盖）学生__李刚__指导教师___曹龙斌___系主任____韩权力____III河南工业职业技术学院机电工程系毕业论文目录摘要第一章数控铣床液压系统设计1IV河南工业职业技术学院机电工程系毕业论文1.1液压系统的基本认识11.1.1液压系统的现状及发展趋势11.1.2液压系统的定义21.2技术要求21.3系统功能设计31.3.1工况分析31.3.2确定主要参数，绘制工况图41.3.3拟定液压系统原理图61.3.4组成液压系统71.4系统液压元件、辅件设计8第二章控铣床液压系统中液压缸的设计152.1液压缸主要尺寸的确定152.2液压缸的结构设计17总结22致谢23参考文献24V河南工业职业技术学院机电工程系毕业论文第一章数控铣床液压系统设计1.1液压系统的基本认识1.1.1液压系统的现状及发展趋势毋庸置疑，能量转换、动力传动以及运动控制依然是21世纪全球经济的重要组成部分，流体传动及控制技术也依然是其中极为重要和积极的角色。制造业在国民经济中的地位和作用举足轻重，21世纪的中国正成为世界制造业的中心。中国加入WTO以后，液压工业在中国的发展将面临空前的机遇和挑战。正如《改变世界的机器》一书所言，“一个国家要生活过得很好，必须生产的很好”，在21世纪全球化和信息化的浪潮中把握发展机遇，让中国的液压工业能在世界列强中占有一席之地，是摆在我们面前的大课题。我们应该认识到，在21世纪，液压技术已很难在基础理论上有重大进展，即使是新的应用理论研究也很难有惊人的突破。其发展主要是在现有元件和技术基础上，精益求精，同时利用其他领域的先进技术，与液压技术组合、集成、使液压传动向自动化高速化、小型化、高精度、高效率方向发展。提高控制精度、便于控制，降低能耗，简化设计，快速适应用户需求是其目的。电子化、数字化、集成化、复合化、多样化、模块比的元件和系统将是今后发展的方向，元器件和系统的世界限也将变的模糊(其实，现在许多国外的变量泵，本身就可以看做一个小系统)。具体来说主要有以下几个方面；1、材料、加工工艺的多样化2机电一体化、电子化、数字化3功能集成化、复合化、元器件模块化、标准化、介质多样化4其他(如；降低噪声、减少发热、减少甚至无泄...
