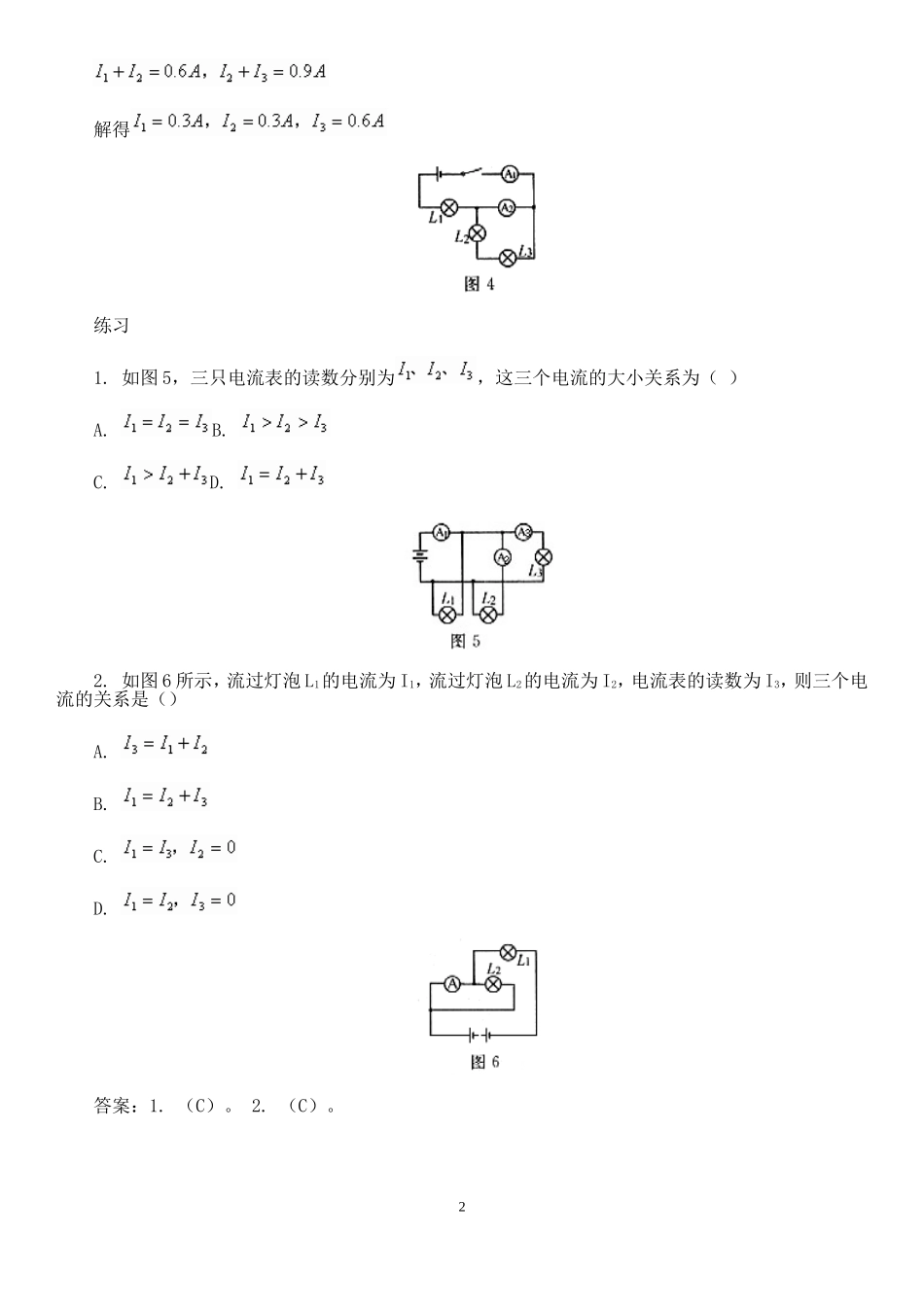

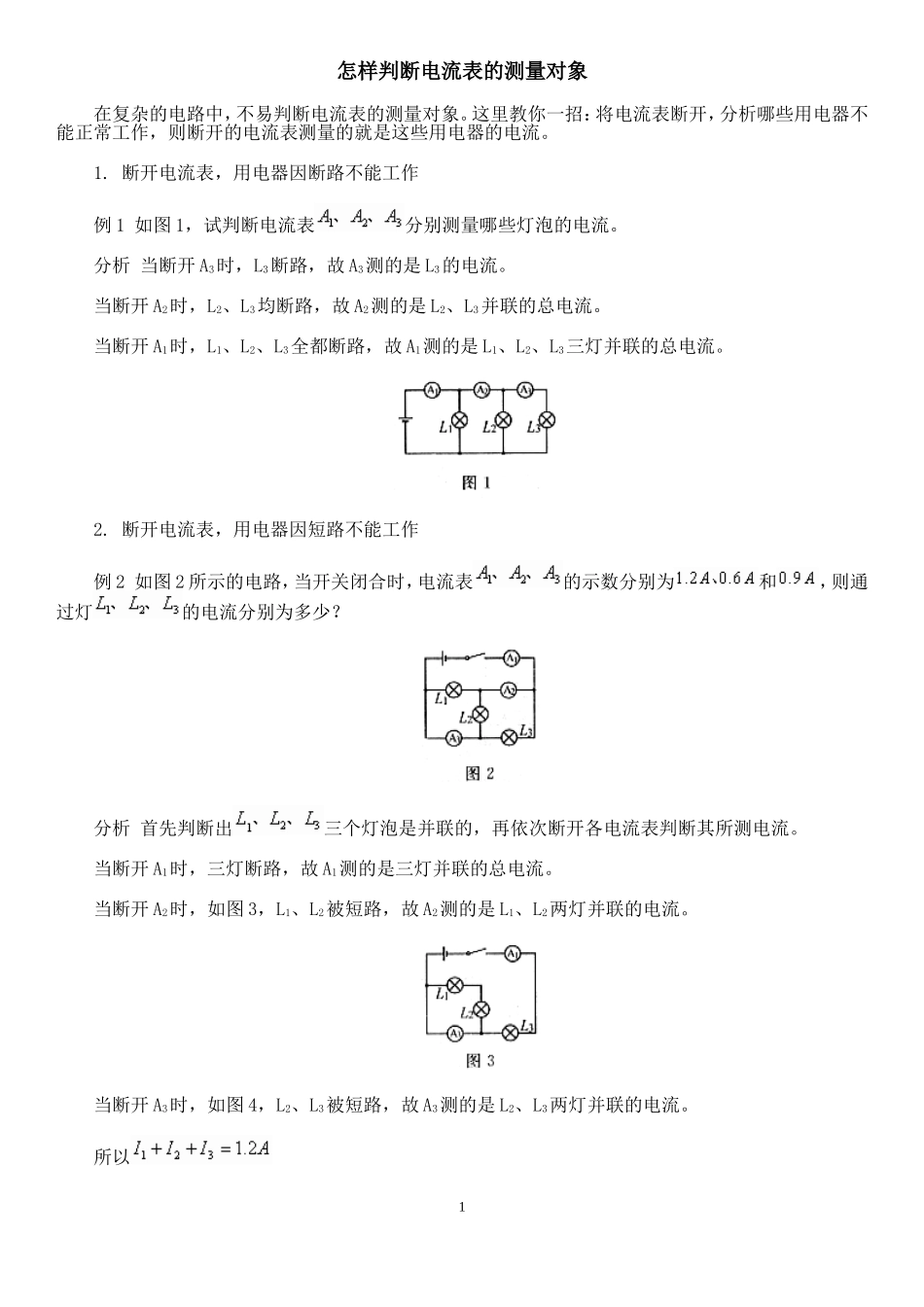

怎样判断电流表的测量对象在复杂的电路中，不易判断电流表的测量对象。这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。1.断开电流表，用电器因断路不能工作例1如图1，试判断电流表分别测量哪些灯泡的电流。分析当断开A3时，L3断路，故A3测的是L3的电流。当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。2.断开电流表，用电器因短路不能工作例2如图2所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？分析首先判断出三个灯泡是并联的，再依次断开各电流表判断其所测电流。当断开A1时，三灯断路，故A1测的是三灯并联的总电流。当断开A2时，如图3，L1、L2被短路，故A2测的是L1、L2两灯并联的电流。当断开A3时，如图4，L2、L3被短路，故A3测的是L2、L3两灯并联的电流。所以1解得练习1.如图5，三只电流表的读数分别为，这三个电流的大小关系为（）A.B.C.D.2.如图6所示，流过灯泡L1的电流为I1，流过灯泡L2的电流为I2，电流表的读数为I3，则三个电流的关系是（）A.B.C.D.答案：1.（C）。2.（C）。2电表示数怎样变化当电路中滑动变阻器的滑片移动（或电键断开、闭合）时，怎样判断电路中的电流表、电压表的示数变化情况？这类问题不要求进行复杂的运算，一般按照以下步骤分析：（1）明确电路的连接方式。可用“去表法”：将电流表看作一根导线，将电压表从电路中去掉，这样可以简化电路，容易弄清电路各元件的连接情况。（2）明确各电表的测量对象。（3）分析电路中的总电阻变化情况。（4）根据电源电压不变，由欧姆定律判断出总电流的变化情况。再综合运用串并联电路特点判断电流表和电压表示数的变化情况。例1如图1所示的电路，滑动变阻器的滑片P向右移动的过程中，电流表和电压表的变化情况是（）A.电流表示数变小，电压表示数变大B.电流表、电压表示数都变大C.电流表示数变大，电压表示数变小D.电流表、电压表示数都变小（03年甘肃）分析首先用“去表法”分析电路的连接情况，知滑动变阻器和灯泡串联。易看出电流表测量串联电路的电流，电压表测量滑动变阻器的电压。滑片P向右移动，总电阻R变大。而电源电压U不变，根据欧姆定律可知，I变小，即电流表示数变小。灯两端的电压，不变，I变小，所以变小。再由，U不变，变小，则变大。选（A）。例2如图2所示，电源电压保持不变，闭合开关后，将滑动变阻器的滑片P由图中位置向a端移动，电表、A的示数变化情况是（）3A.减小，减小，A增大。B.增大，减小，A增大。C.增大，减小，A减小。D.减小，增大，A减小。（04年芜湖）分析由“去表法”知，灯L与滑动变阻器串联。电压表V2和V1分别测量灯L和滑动变阻器两端的电压。当滑片P向a端移动时，滑动变阻器连入电路的电阻增大，电路中的总电阻增大，则电流减小。由可知，灯两端的电压UL变小。由于电源电压U不变，又由可知，滑动变阻器两端的电压变大。选（C）。例3如图3所示的电路中，当P向右移动时（）A.电流表示数不变，电压表示数不变。B.电流表示数不变，电压表示数变大。C.电流表示数变小，电压表示数变大。D.电流表示数变小，电压表示数不变。（98年上海）分析：用“去表法”分析得出，滑动变阻器和电阻并联。电流表测量的电流，电压表测量并联电路的电压，也是电源电压。滑动变阻器的滑片P向右移动，总电阻变大。因为电阻不变，电源电压U不变，根据可知，不变，即电流表示数不变。故选（A）。例4如图4所示的电路中，闭合电键S，当滑动变阻器的滑片P向右移动时，三只电表的示数变化情况是（）A.不变，减小，A不变。4B.减小，增大，A减小。C.不变，增大，A不变。D.增大，减小，A增大。（03年山东）分析用“去表法”分析得出，滑动变阻器和电阻串联。电流表测量串联电路的电流，电压表测量的电压，测量变阻器左半部分的电压。滑片P向右移动，总电阻不变，又电源电压不变，根据欧姆定律可知，I不变，即电流表A示数不变。两端的电压不变，I不变，所以不变，即电压表示数不变。由，因为I不变，变大，所以变大，即电压表示数变大。...
