液压泵、液压马达图片及说明VIP免费

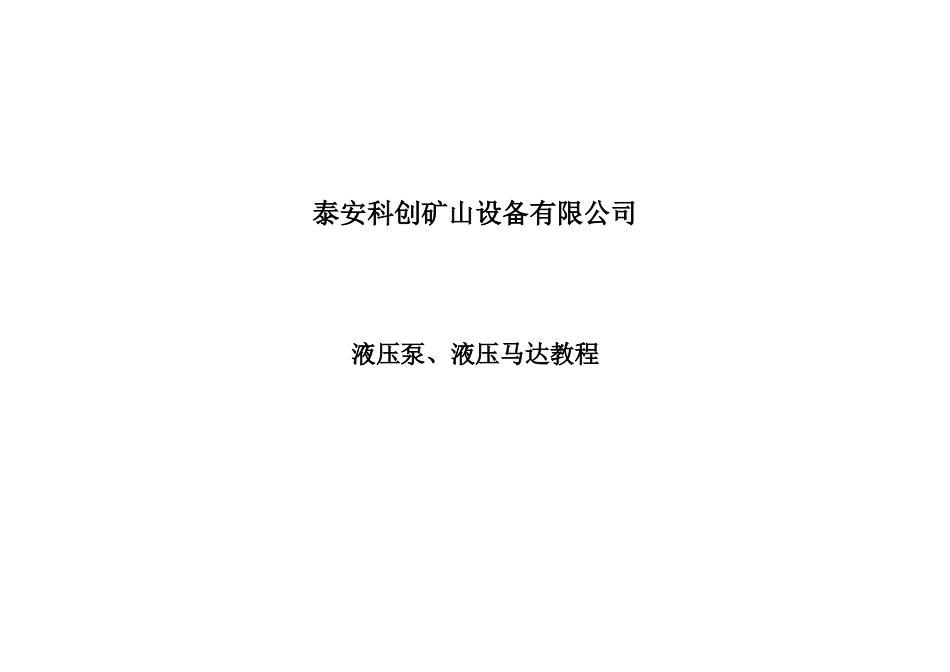

液压泵、液压马达图片及说明_第1页
1/11

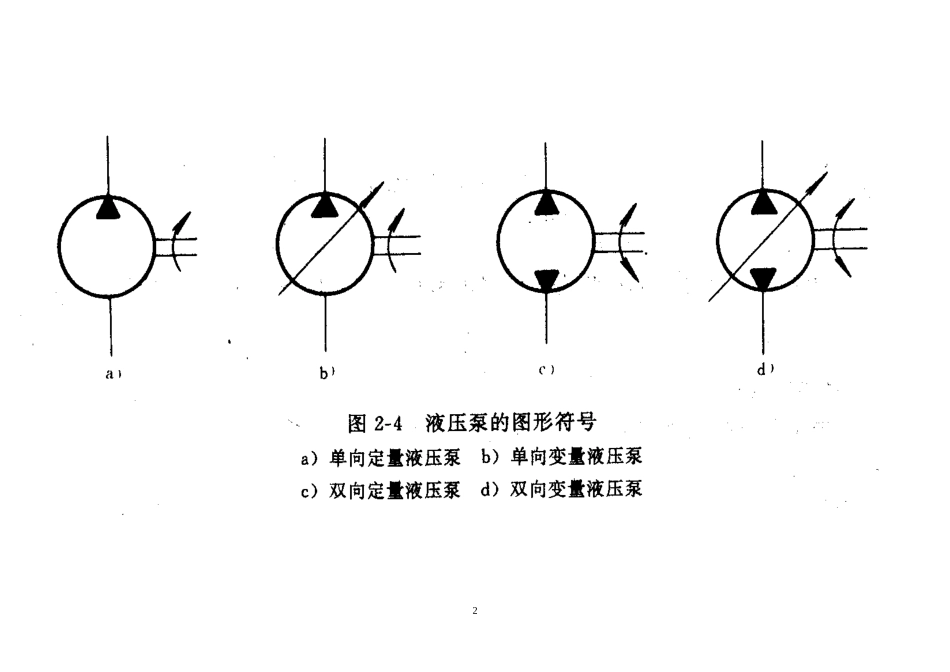

液压泵、液压马达图片及说明_第2页
2/11
液压泵、液压马达图片及说明_第3页
3/11

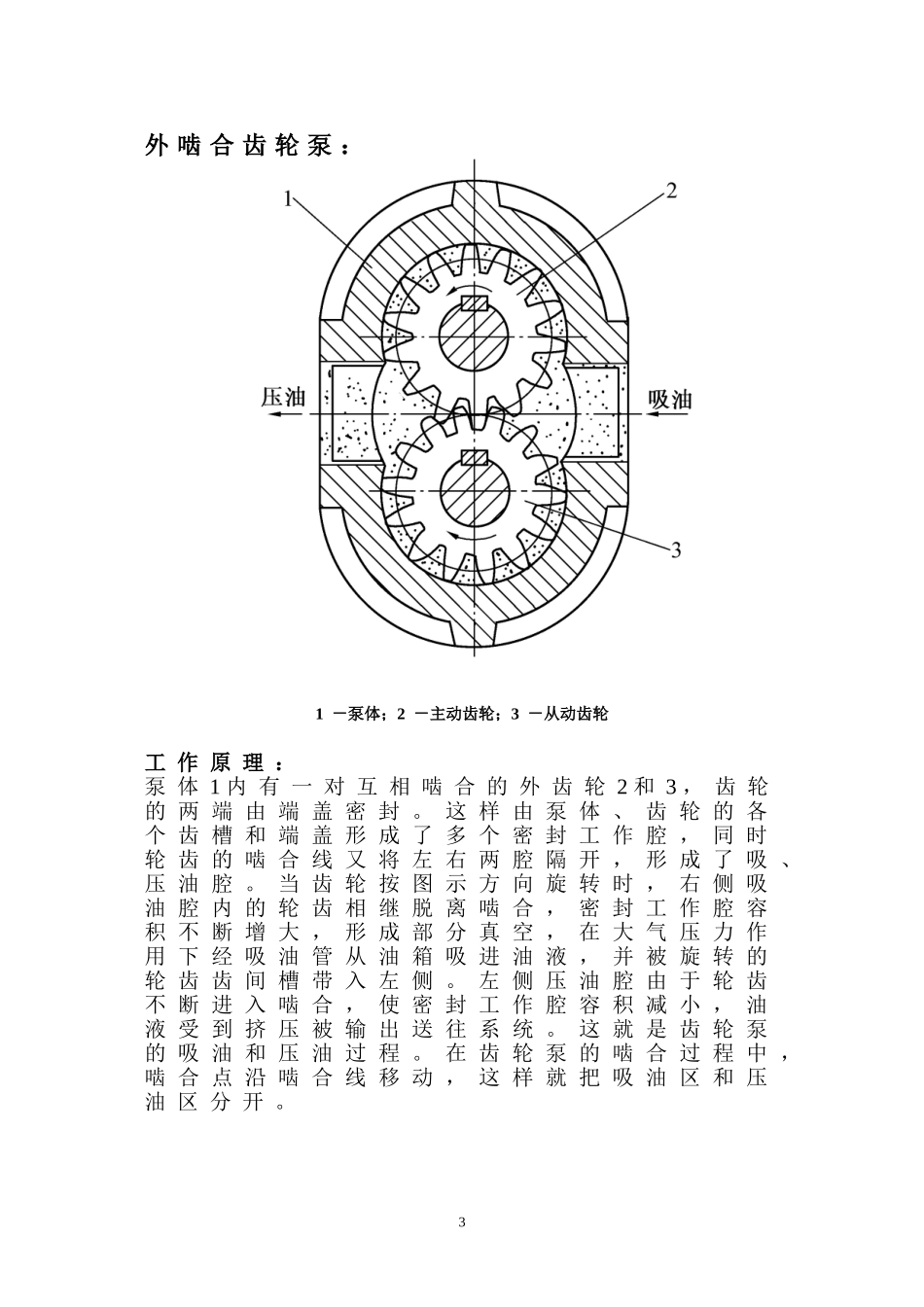

泰安科创矿山设备有限公司液压泵、液压马达教程2外啮合齿轮泵:1-泵体;2-主动齿轮;3-从动齿轮工作原理:泵体1内有一对互相啮合的外齿轮2和3,齿轮的两端由端盖密封。这样由泵体、齿轮的各个齿槽和端盖形成了多个密封工作腔,同时轮齿的啮合线又将左右两腔隔开,形成了吸、压油腔。当齿轮按图示方向旋转时,右侧吸油腔内的轮齿相继脱离啮合,密封工作腔容积不断增大,形成部分真空,在大气压力作用下经吸油管从油箱吸进油液,并被旋转的轮齿齿间槽带入左侧。左侧压油腔由于轮齿不断进入啮合,使密封工作腔容积减小,油液受到挤压被输出送往系统。这就是齿轮泵的吸油和压油过程。在齿轮泵的啮合过程中,啮合点沿啮合线移动,这样就把吸油区和压油区分开。3内啮合齿轮泵:1-吸油腔;2-压油腔;3-隔板工作原理:这两种内啮合齿轮泵的工作原理和主要特点皆同于外啮合齿轮泵。在渐开线齿形内啮合齿轮泵中,小齿轮和内齿轮之间要装一块月牙隔板,以便把吸油腔和压油腔隔开,如图(a)。摆线齿形内啮合齿轮泵又称摆线转子泵,在这种泵中,小齿轮和内齿轮只相差一齿,因而不需设置隔板,如图(b)。内啮合齿轮泵中的小齿轮是主动轮。内啮合齿轮泵的结构紧凑,尺寸小,质量小,运转平稳,噪声低,在高转速工作时有较高的容积效率。但在低速高压下工作时,压力脉动大,容积效率低,所以一般用于中低压系统。在闭式系统中,常用这种泵作为补油泵。内啮合齿轮泵的缺点是:齿形复杂,加工困难,价格较贵双作用叶片泵:41-压油窗口;2-转子;3-定子;4-吸油窗口工作原理:定子的两端装有配流盘,定子3的内表面曲线由两段大半径圆弧、两段小半径圆弧以及四段过渡曲线组成。定子3和转子2的中心重合。在转子2上沿圆周均布开有若干条(一般为12或16条)与径向成一定角度(一般为13°)的叶片槽,槽内装有可自由滑动的叶片。在配流盘上,对应于定子四段过渡曲线的位置开有四个腰形配流窗口,其中两个与泵吸油口4连通的是吸油窗口;另外两个与泵压油口1连通的是压油窗口。当转子2在传动轴带动下转动时,叶片在离心力和底部液压力(叶片槽底部始终与压油腔相通)的作用下压向定子3的内表面,在叶片、转子、定子与配流盘之间构成若干密封空间。当叶片从小半径曲线段向大半径曲线滑动时,叶片外伸,这时所构成的密封容积由小变大,形成部分真空,油液便经吸油窗口吸入;而处于从大半径曲线段向小半径曲线滑动的叶片缩回,所构成的密封容积由大变小,其中的油液受到挤压,经过压油窗口压出。这种叶片泵每转一周,每个密封容腔完成两次吸、压油过程,故这种泵称为双作用叶片泵。同时,泵中两吸油区和两压油区各自对称,使作用在转子上的径向液压力互相平衡,所以这种泵又被称为平衡式叶片泵或双作用卸荷式叶片泵。这种泵的排量不可调,因此它是定量泵。将两个双作用叶片泵的主要工作部件装在一个泵体内,同轴驱动,并在油路上实现二泵并联工作,就构成双联叶片泵。单作用叶片泵:51-压油口;2-转子;3-定子;4-叶片;5-吸油口工作原理:与双作用叶片泵明显不同的是,单作用叶片泵的定子内表面是一个圆形,转子与定子间有一偏心量e,两端的配流盘上只开有一个吸油窗口和一个压油窗口。当转子旋转一周时,每一叶片在转子槽内往复滑动一次,每相邻两叶片间的密封容腔容积发生一次增大和缩小的变化,容积增大时通过吸油窗口吸油,容积减小时通过压油窗口将油挤出。由于这种泵在转子每转一周过程中,每个密封容腔容积吸油压油各一次,故称为单作用叶片泵。又因这种泵的转子受有不平衡的液压作用力,故又称不平衡式叶片泵。由于轴和轴承上的不平衡负荷较大,因而使这种泵工作压力的提高受到了限制。改变定子和转子间的偏心距e值,可以改变泵的排量,因此单作用叶片泵是变量泵。6轴向柱塞泵:1-斜盘;2-柱塞;3-缸体;4-配流盘;5-传动轴工作原理:泵由斜盘1、柱塞2、缸体3、配流盘4等主要零件组成。斜盘和配流盘固定不动。在缸体上有若干个沿圆周均布的轴向孔,孔内装有柱塞。传动轴5带动缸体3、柱塞2一起转动。柱塞2在机械装置或低压油的作用下,使柱塞头部和斜盘1靠紧;同时缸体3和配流盘4...
