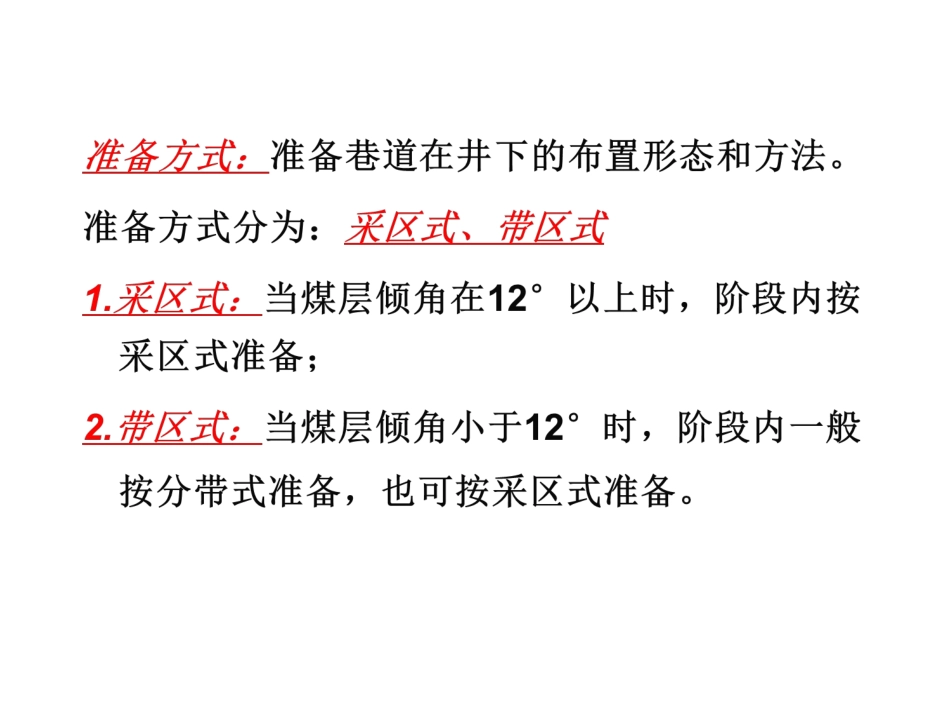

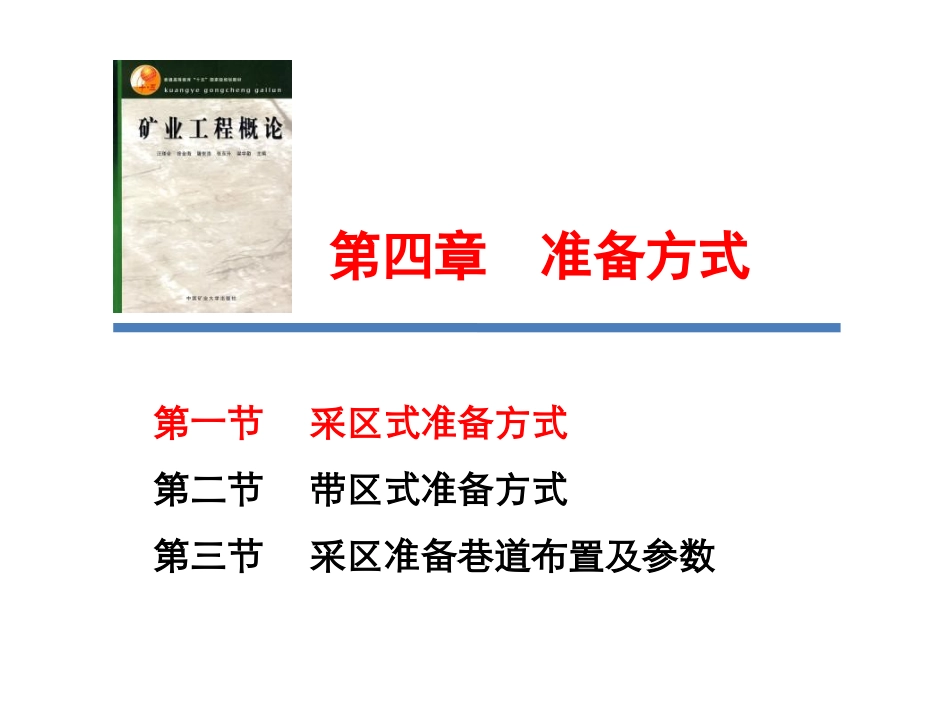

采矿概论江苏·徐州|中国矿业大学hclayor@126.com韩昌良讲师第四章准备方式第一节采区式准备方式第二节带区式准备方式第三节采区准备巷道布置及参数9241310227311523251522142120191968202523221821416172421主副立井井底车场运输大巷采区上山采煤工作面矿井生产系统回风大巷主要运输石门采区回风石门平巷风井开拓巷道准备巷道回采巷道1采区式准备方式准备巷道的布置方式，称为准备方式。准备方式采区式带区式上山采区下山采区双翼采区单层准备联合准备采区式准备，是在阶段内沿煤层走向划分为若干块段按一定顺序开采，每一块段具有独立的生产系统（即称之为采区），采区式准备是我国目前常用的准备方式。单翼采区准备方式采区式带区式上山：位于开采水平以上，为本水平或采区服务的倾斜巷道；下山：位于开采水平以下。1采区式准备方式《煤矿设计规范》双翼采区，综合机械化走向长度>2000m，普通机械化走向长度1000~1500m倾斜长度一般600~1000m，倾角较小时可>1000m采区一般划分3~5个区段，取决于采煤工作面长度及煤柱尺寸。走向长壁采煤法：采煤工作面沿煤层倾向布置，沿走向推进，这种采煤方法称为走向长壁采煤法。1.1单一煤层采区式准备方式各煤层均独立布置采区上山、装车站和车场，即每个煤层各自布置采区。适用条件缓倾斜（8°~25°）、中倾斜煤层（25°~45°）煤层厚度3.5m~4.5m以下，或5~12m工作面采用炮采、普采、综采、综放回采工艺单一煤层整层采区巷道布置图采区内巷道的类型：1.采区上山；2.采区车场；3.区段平巷；4.采区硐室；5.联络巷道。单一煤层整层采区巷道布置图1—采区运输石门采区内巷道的类型：1.采区上山；2.采区车场；3.区段平巷；4.采区硐室；5.联络巷道。3—采区下部车场4—轨道上山5—运输上山20~25m6—采区上部车场2—采区回风石门7—采区中部车场8~15m80~100m8—回风平巷9—运输平巷10—回风平巷单一煤层整层采区巷道布置图1—采区运输石门采区内巷道的类型：1.采区上山；2.采区车场；3.区段平巷；4.采区硐室；5.联络巷道。3—采区下部车场4—轨道上山5—运输上山20~25m6—采区上部车场2—采区回风石门7—采区中部车场8~15m80~100m8—回风平巷9—运输平巷10—回风平巷1.1单一煤层采区式准备方式由采区正常生产所需的巷道、硐室、装备、管线和动力供应等，构成采区生产系统。运煤系统：运出煤炭运输平巷：胶带输送机运输上山：胶带输送机、刮板输送机等通风系统：排出和冲淡粉尘、瓦斯，保障作业环境运料排矸系统：井下作业所需的材料、设备运出采掘工作面的矸石运煤系统工作面采出的煤→运输平巷9→采区上山5→采区煤仓12→采区石门1，装车外运运料排矸系统矿车，由绞车和钢丝绳牵引→下部车场3→轨道上山4→上部车场6→回风平巷10→采煤工作面工作面运料系统运料排矸系统矿车，由绞车和钢丝绳牵引→下部车场3→轨道上山4→中部车场7’→回风平巷8’，运输平巷9’排矸系统与运料系统相反其它巷道运料系统通风系统新鲜风流→采区运输石门1→下部车场3→轨道山车4→中部车场7，分流两翼→下区段回风平巷8→联络巷11→运输平巷9→采煤工作面工作面污风→回风平巷10→上部车场6（左翼）→采区回风石门2→回风大巷1.2近距离煤层群联合准备方式大多数井田开采的并非单一煤层，开采近距离煤层群时，采区内常采用联合准备方式。特点煤层间距一般小于20m多个煤层开采，共用一部分巷道：上山、采区车场、采区硐室等减少井巷掘进工程量、维护费和设备安装费近距离煤层群采区巷道联合布置图由岩石大巷1→采区石门2→下部车场11→运输上山3、轨道上山4；采区小风井15→上部车场及总回风石门9，绞车房掘进顺序：采区准备巷道溜煤眼10→中部车场及回风石门9进入m1煤→区段平巷6’，5、开切眼；沿总回风石门9开掘平巷6掘进顺序：准备工作面虚线：下方煤层巷道实线：上方煤层巷道运煤系统工作面采出的煤→运输平巷5→区段溜煤眼10→运输上山3→采区煤仓12→大巷装车外运运料系统运输大巷→采区石门2→采区下部车场11→轨道上山4→上部车场甩入平巷8→区段石门9→平巷6→工作面通风系统新鲜风流自大巷→采区石门2...
