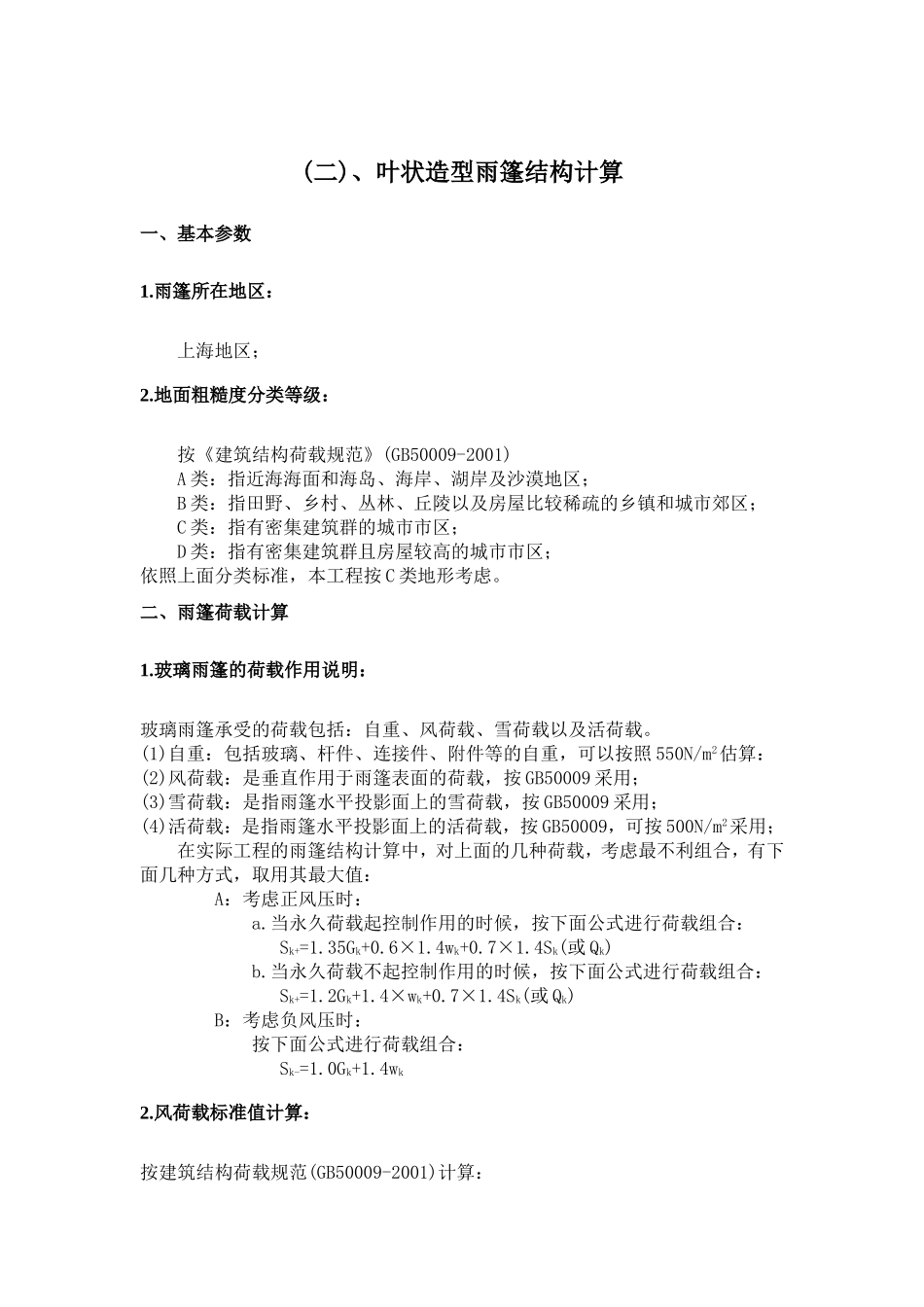

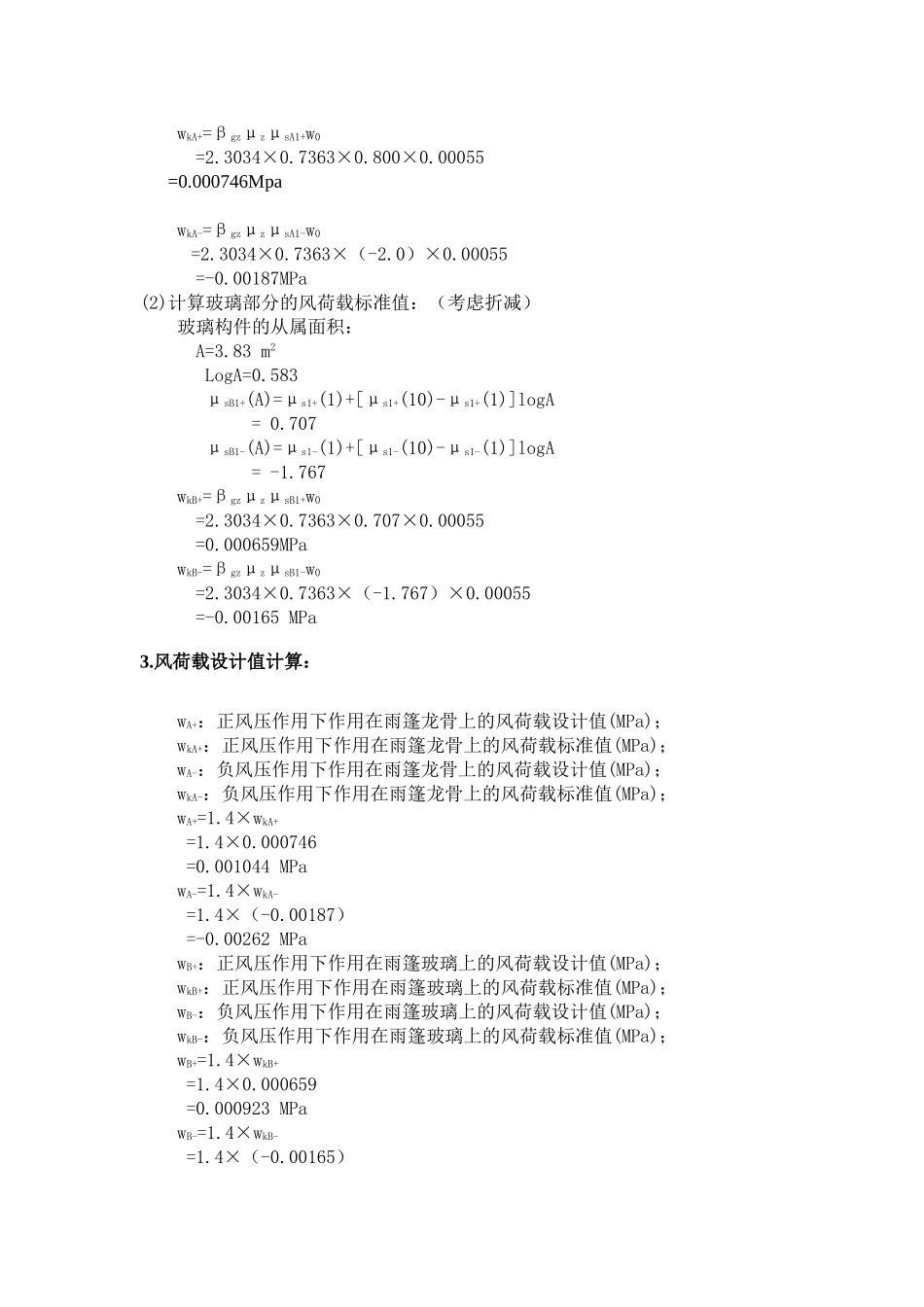

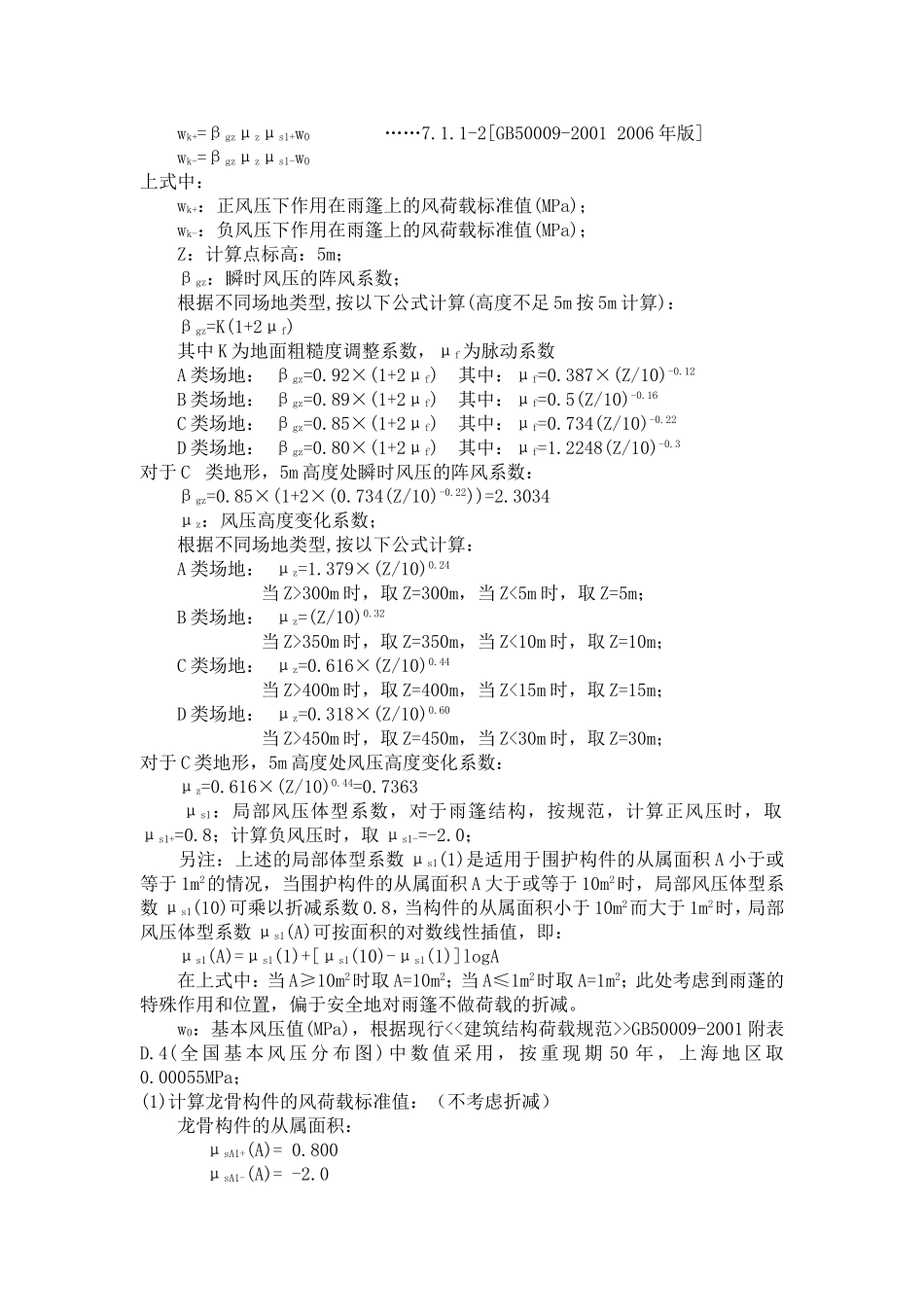

(二)、叶状造型雨篷结构计算一、基本参数1.雨篷所在地区：上海地区；2.地面粗糙度分类等级：按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。二、雨篷荷载计算1.玻璃雨篷的荷载作用说明：玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。(1)自重：包括玻璃、杆件、连接件、附件等的自重，可以按照550N/m2估算：(2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用；(3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用；(4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用；在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值：A：考虑正风压时：a.当永久荷载起控制作用的时候，按下面公式进行荷载组合：Sk+=1.35Gk+0.6×1.4wk+0.7×1.4Sk(或Qk)b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合：Sk+=1.2Gk+1.4×wk+0.7×1.4Sk(或Qk)B：考虑负风压时：按下面公式进行荷载组合：Sk-=1.0Gk+1.4wk2.风荷载标准值计算：按建筑结构荷载规范(GB50009-2001)计算：wk+=βgzμzμs1+w0……7.1.1-2[GB50009-20012006年版]wk-=βgzμzμs1-w0上式中：wk+：正风压下作用在雨篷上的风荷载标准值(MPa)；wk-：负风压下作用在雨篷上的风荷载标准值(MPa)；Z：计算点标高：5m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz=K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz=0.92×(1+2μf)其中：μf=0.387×(Z/10)-0.12B类场地：βgz=0.89×(1+2μf)其中：μf=0.5(Z/10)-0.16C类场地：βgz=0.85×(1+2μf)其中：μf=0.734(Z/10)-0.22D类场地：βgz=0.80×(1+2μf)其中：μf=1.2248(Z/10)-0.3对于C类地形，5m高度处瞬时风压的阵风系数：βgz=0.85×(1+2×(0.734(Z/10)-0.22))=2.3034μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于C类地形，5m高度处风压高度变化系数：μz=0.616×(Z/10)0.44=0.7363μs1：局部风压体型系数，对于雨篷结构，按规范，计算正风压时，取μs1+=0.8；计算负风压时，取μs1-=-2.0；另注：上述的局部体型系数μs1(1)是适用于围护构件的从属面积A小于或等于1m2的情况，当围护构件的从属面积A大于或等于10m2时，局部风压体型系数μs1(10)可乘以折减系数0.8，当构件的从属面积小于10m2而大于1m2时，局部风压体型系数μs1(A)可按面积的对数线性插值，即：μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA在上式中：当A≥10m2时取A=10m2；当A≤1m2时取A=1m2；此处考虑到雨蓬的特殊作用和位置，偏于安全地对雨篷不做荷载的折减。w0：基本风压值(MPa)，根据现行<<建筑结构荷载规范>>GB50009-2001附表D.4(全国基本风压分布图)中数值采用，按重现期50年，上海地区取0.00055MPa；(1)计算龙骨构件的风荷载标准值：（不考虑折减）龙骨构件的从属面积：μsA1+(A)=0.800μsA1-(A)=-2.0wkA+=βgzμzμsA1+w0=2.3034×0.7363×0.800×0.00055=0.000746MpawkA-=βgzμzμsA1-w0=2.3034×0.7363×（-2.0）×0.00055=-0.00187MPa(2)计算玻璃部分的风荷载标准值：（考虑折减）玻璃构件的从属面积：A=3.83m2LogA=0.583μsB1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA=0.707μsB1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA=-1.767wkB+=βgzμzμsB1+w0=2.3034×0.7363×0.707×0.00055=0.000659MPawkB-=βgzμzμsB1-w0=2.3034×0.7363×（-1.767）×0.00055=-0.00165MPa3.风荷载设计值计算：wA+：正风压作用下作用在...
