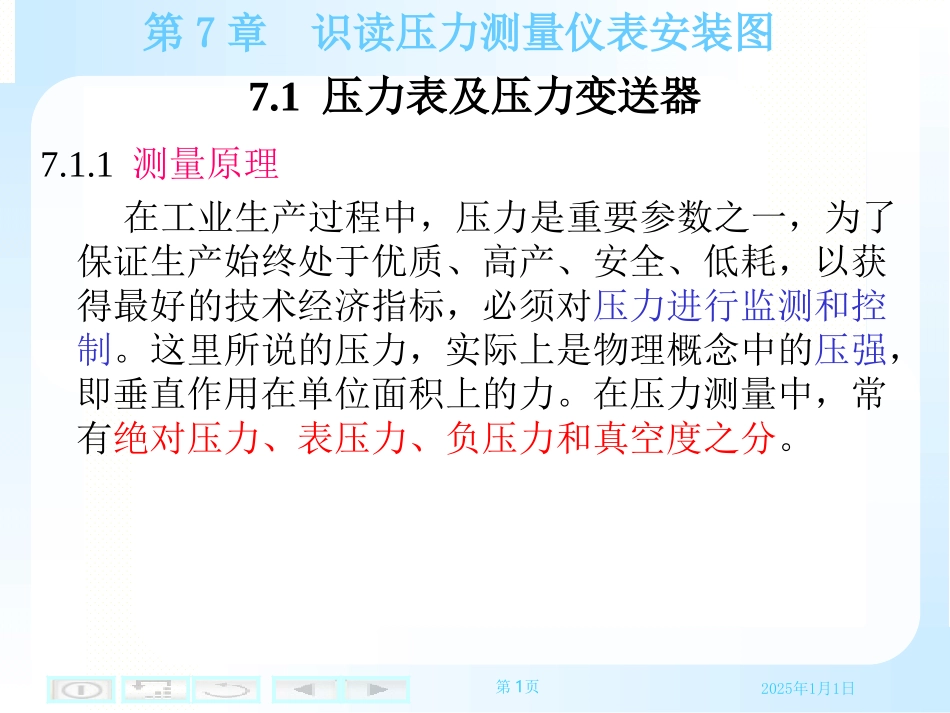

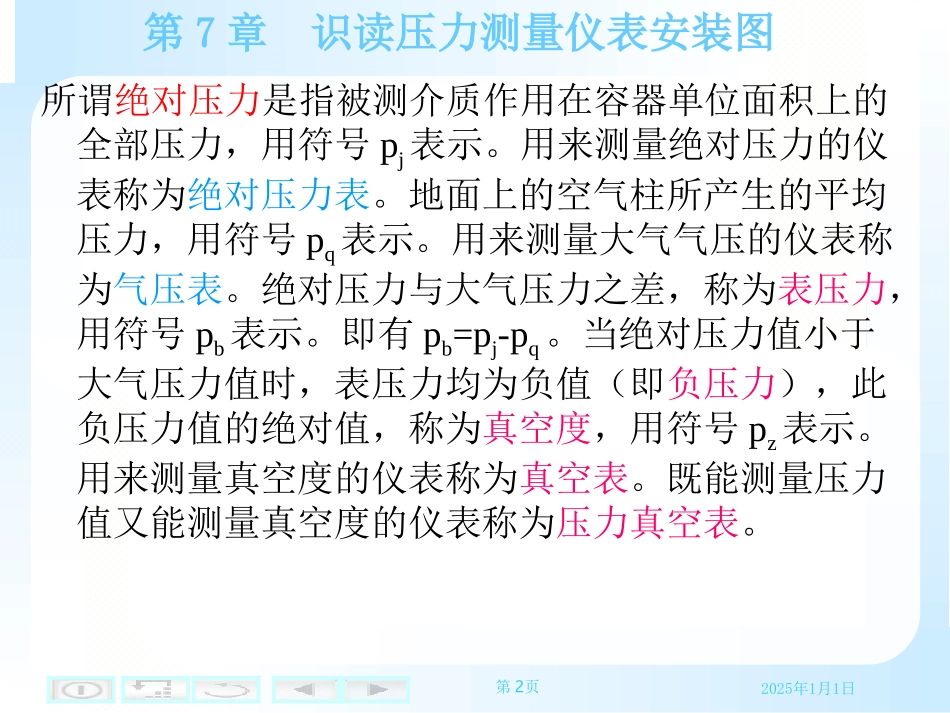

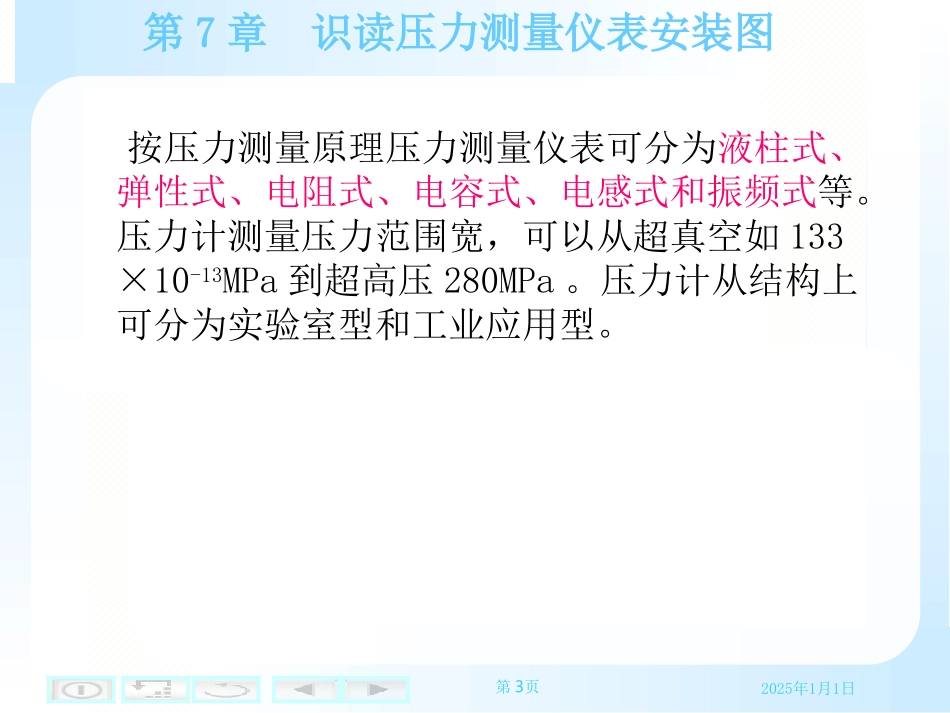

2025年1月1日第1页第7章识读压力测量仪表安装图7.1压力表及压力变送器7.1.1测量原理在工业生产过程中，压力是重要参数之一，为了保证生产始终处于优质、高产、安全、低耗，以获得最好的技术经济指标，必须对压力进行监测和控制。这里所说的压力，实际上是物理概念中的压强，即垂直作用在单位面积上的力。在压力测量中，常有绝对压力、表压力、负压力和真空度之分。2025年1月1日第2页第7章识读压力测量仪表安装图所谓绝对压力是指被测介质作用在容器单位面积上的全部压力，用符号pj表示。用来测量绝对压力的仪表称为绝对压力表。地面上的空气柱所产生的平均压力，用符号pq表示。用来测量大气气压的仪表称为气压表。绝对压力与大气压力之差，称为表压力，用符号pb表示。即有pb=pj-pq。当绝对压力值小于大气压力值时，表压力均为负值（即负压力），此负压力值的绝对值，称为真空度，用符号pz表示。用来测量真空度的仪表称为真空表。既能测量压力值又能测量真空度的仪表称为压力真空表。2025年1月1日第3页第7章识读压力测量仪表安装图按压力测量原理压力测量仪表可分为液柱式、弹性式、电阻式、电容式、电感式和振频式等。压力计测量压力范围宽，可以从超真空如133×10-13MPa到超高压280MPa。压力计从结构上可分为实验室型和工业应用型。2025年1月1日第4页第7章识读压力测量仪表安装图就地压力指示仪表当压力从2.6kPa到69MPa时，可采用膜片式压力表、波纹管式压力表和波登管式压力表。如进行接近大气压的低压检测时，可用膜片式压力表或波纹管式压力表。远距离压力显示仪表如果需要进行远距离压力显示，一般用气动或电动压力变送器。当压力范围为140～280MPa时，应采用高压压力传感器，进行高真空测量时可采用热电真空计。多点压力测量进行多点压力测量时，可采用巡回压力检测仪。若被测压力达到极限值需要报警时，则应选用附带报警装置的各类压力计。2025年1月1日第5页第7章识读压力测量仪表安装图7.1.2压力表的选用量程选择在测稳定压力时，一般压力表最大量程选择在接近或大于正常压力测量值的1.5倍；在测量脉动压力时，一般压力表最大量程选择在接近或大于正常压力测量值的2倍；在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值；在测量高压压力时，一般压力表最大量程应大于压力测量值的1.7倍。为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。2025年1月1日第6页第7章识读压力测量仪表安装图精度选择根据生产允许的最大测量误差，以经济、实惠的原则确定仪表的精度等级。一般工业用压力表1.5级或2.5级已足够，科研或精密测量用0.5级或0.35级的精密压力计或标准压力表。压力表外形尺寸的选择现场就地指示的压力表一般表面直径为∮100mm，在标准较高或照明条件差的场合用表面直径为∮200～250mm的压力表，盘装压力表直径为∮150mm，或用矩形压力表。2025年1月1日第7页第7章识读压力测量仪表安装图仪表种类和型号要根据工艺要求、介质性质及现场环境等因素来确定。如是仅需要就地显示，还是要求远传；仅需要指示，还是要求记录；仅需报警，还是要求自动调节；介质的物理、化学性质（如温度、黏度、脏污程度、腐蚀性、是否易燃易爆等）如何；现场环境条件（如温度、湿度、有无振动、有无腐蚀性等）怎样等。对于氧、氨、乙炔等介质，则应选用专用压力表。2025年1月1日第8页第7章识读压力测量仪表安装图7.2常用压力表及压力变送器的安装7.2.1压力表的安装常用压力表测量管路连接图如下面图所示。2025年1月1日第9页第7章识读压力测量仪表安装图压力表安装图（压力表截止阀）2025年1月1日第10页第7章识读压力测量仪表安装图带冷凝管压力表安装图（带排放阀）2025年1月1日第11页第7章识读压力测量仪表安装图压力表安装图（带排放阀）2025年1月1日第12页第7章识读压力测量仪表安装图压力表安装图（无排放阀）2025年1月1日第13页第7章识读压力测量仪表安装图压力表引远安装图（二阀组）2025年1月1日第14页第7章识读压力测量仪表安装图2025年1月1日第15页第7章识读压力测量仪表安装图隔膜压力表安装图1,7垫片2,6法兰3,8螺栓4,9螺母5无缝钢管2025年1月1日第...
