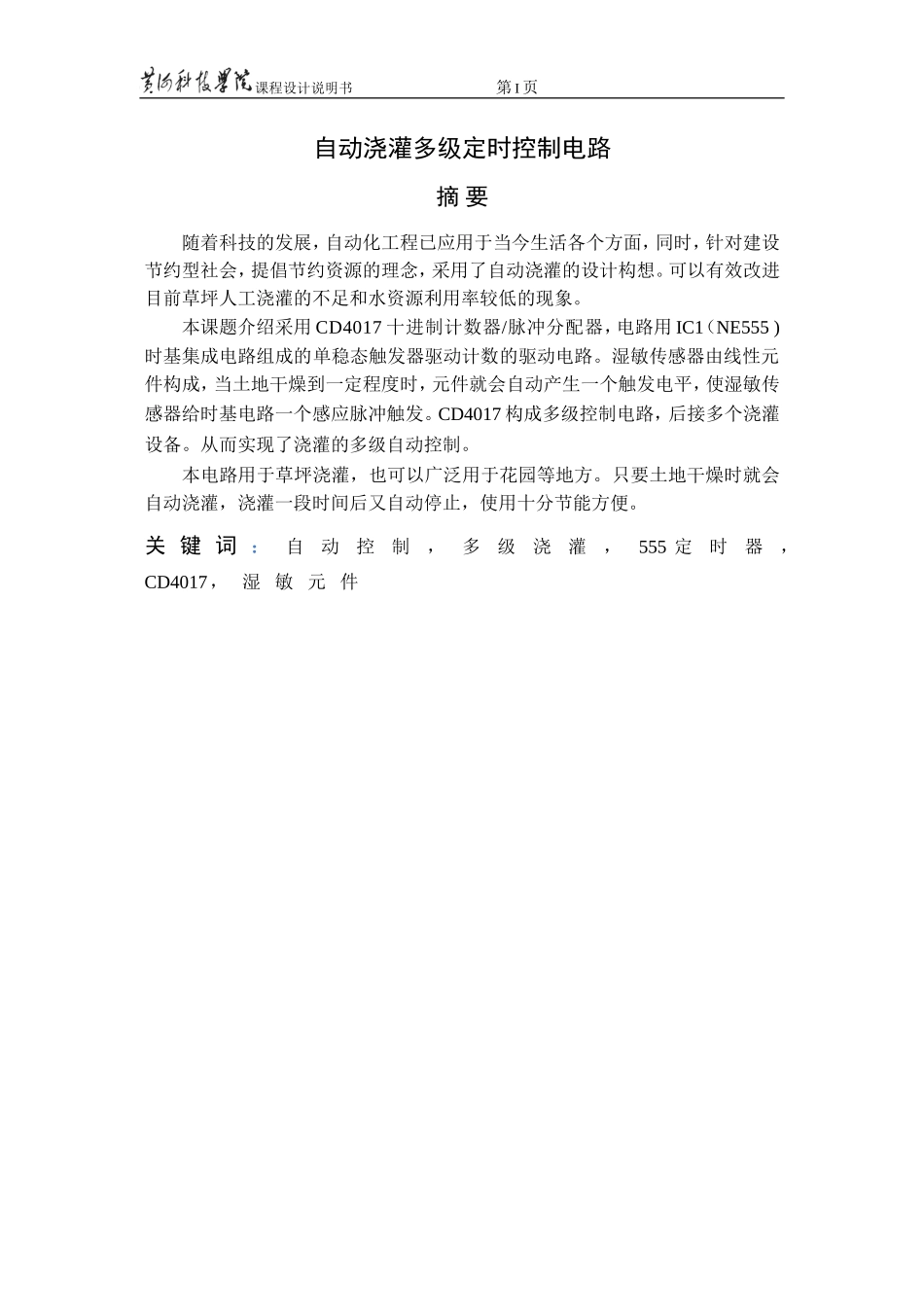

课程设计说明书第I页自动浇灌多级定时控制电路摘要随着科技的发展，自动化工程已应用于当今生活各个方面，同时，针对建设节约型社会，提倡节约资源的理念，采用了自动浇灌的设计构想。可以有效改进目前草坪人工浇灌的不足和水资源利用率较低的现象。本课题介绍采用CD4017十进制计数器/脉冲分配器，电路用IC1（NE555)时基集成电路组成的单稳态触发器驱动计数的驱动电路。湿敏传感器由线性元件构成，当土地干燥到一定程度时，元件就会自动产生一个触发电平，使湿敏传感器给时基电路一个感应脉冲触发。CD4017构成多级控制电路，后接多个浇灌设备。从而实现了浇灌的多级自动控制。本电路用于草坪浇灌，也可以广泛用于花园等地方。只要土地干燥时就会自动浇灌，浇灌一段时间后又自动停止，使用十分节能方便。关键词：自动控制，多级浇灌，555定时器，CD4017，湿敏元件课程设计说明书第II页目录1绪论.........................................................................................................................11.1课题描述.........................................................................................................................11.2基本工作原理及框图...................................................................................................12相关元件介绍.....................................................................................................22.1555定时器芯片............................................................................................................22.1.1555定时器内部结构介绍..................................................................................22.1.2555定时器功能表...............................................................................................32.1.3555定时器引脚图及应用..................................................................................32.2CD4017集成电路的介绍.........................................................................................42.2.1CD4017集成电路的内部结构介绍..........................................................42.2.2CD4017的引脚及功能.............................................................................42.2.3CD4017的主要参数..............................................................................................53自动浇灌多级定时控制电路的总体设计..............................................63.1自动浇灌控制电路的分析...............................................................................63.2自动浇灌控制电路的模块分析................................................................................63.3自动浇灌控制电路的制作与调试…………………………………...…………8总结......................................................................................................................9致谢....................................................................................................................10参考文献..................................................................................................................11课程设计说明书第III页1绪论1.1课题描述随着科学技术的发展电力/电子产品日益多样化，一些简单元件的用途越来越广泛。而且随着自动化工程的发展，传感器功能元件开始应用实用电路中。一些简单元件再加上传感器元件，经过组合集成电路，就构成了简单实用的是电子产品，相比于传统工艺，其功能更加优越，也更加环保节能。本课题将介绍主要以555定时器，十进制计数器CD4017等组成自动浇灌多级控制电路。当土地干燥时自动浇灌，浇灌一段时间后又自动停止。主要应用在户外草坪、花园、农业生产等。1.2基本工作原理及框图本课程设...
