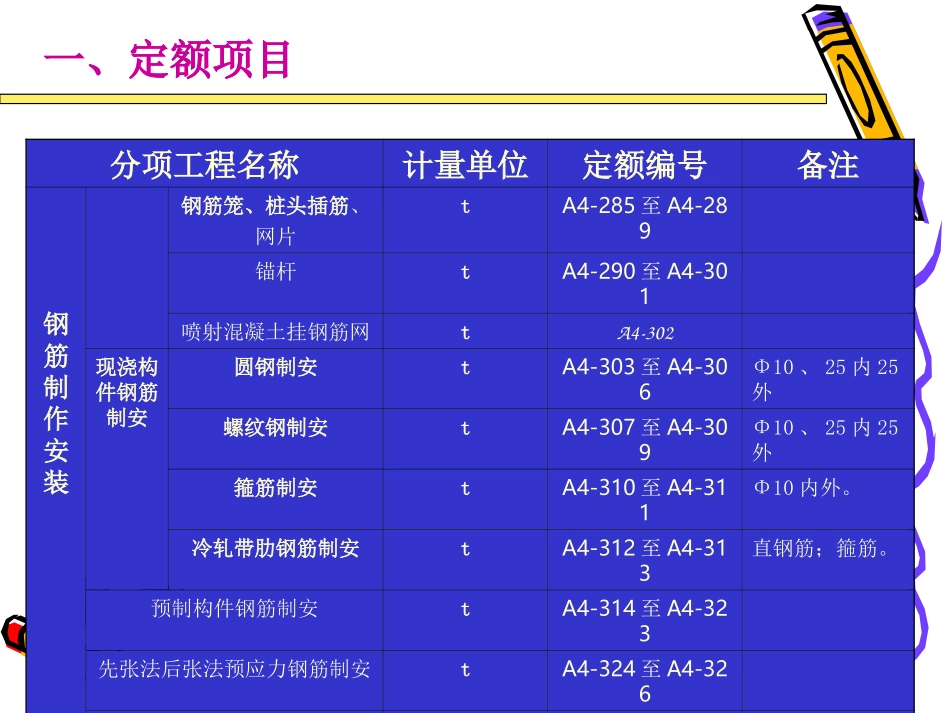

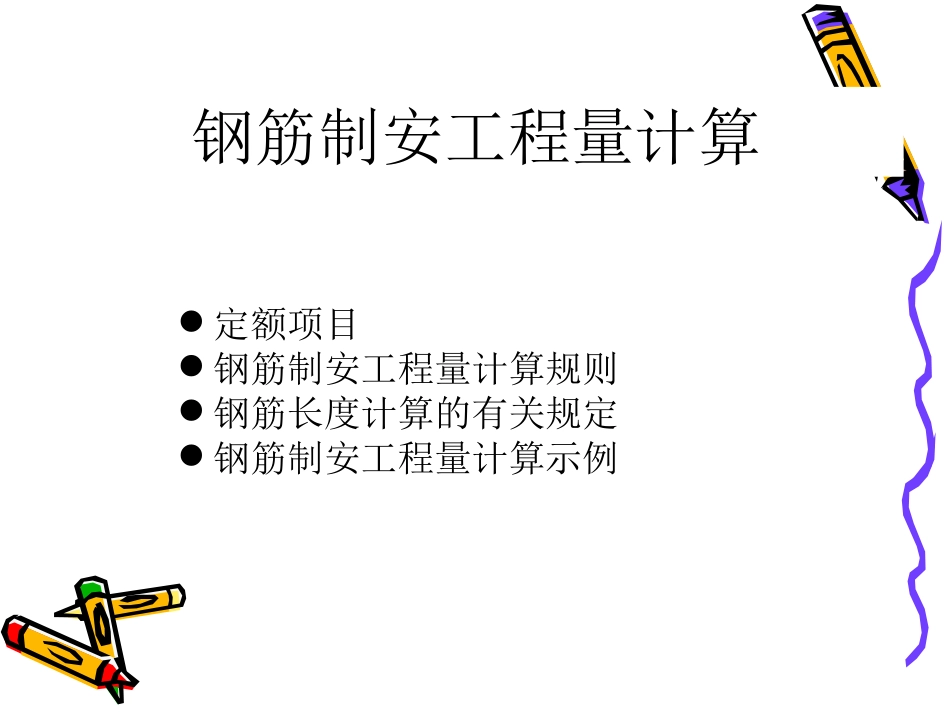

钢筋制安工程量计算钢筋制安工程量计算钢筋制安工程量计算钢筋制安工程量计算编写人：宁芬编写人：宁芬主讲人：宁芬主讲人：宁芬钢筋制安工程量计算定额项目钢筋制安工程量计算规则钢筋长度计算的有关规定钢筋制安工程量计算示例分项工程名称计量单位定额编号备注钢筋制作安装钢筋笼、桩头插筋、网片tA4-285至A4-289锚杆tA4-290至A4-301喷射混凝土挂钢筋网tA4-302现浇构件钢筋制安圆钢制安tA4-303至A4-306Φ10、25内25外螺纹钢制安tA4-307至A4-309Φ10、25内25外箍筋制安tA4-310至A4-311Φ10内外。冷轧带肋钢筋制安tA4-312至A4-313直钢筋；箍筋。预制构件钢筋制安tA4-314至A4-323先张法后张法预应力钢筋制安tA4-324至A4-326后张法预应力钢丝束绞线制安tA4-327至A4-330预埋铁件及电渣压力焊接t/10个接口A4-331至A4-333螺栓；铁件/电渣压力焊。钢套筒钢筋接头10个接口A4-334至A4-335Φ32内45内。一、定额项目一、定额项目（一）钢筋笼、桩头插筋、网片钢筋制安工程量按设计图示钢筋(网)长度(面积)乘以单位理论质量计算。其加工搭接和施工损耗已包括在定额含量内。人工挖孔桩护壁钢筋按现浇构件钢筋计算。构件钢筋总质量=∑（某种规格钢筋总长度×单位理论质量）（二）现浇构件钢筋制安1、钢筋工程，应区别纵筋和箍筋；区别不同钢种和规格，分别按设计长度乘以单位理论质量计算。某种规格钢筋总质量=钢筋总长度×单位理论质量2、计算钢筋工程量时，钢筋搭接按设计、规范规定计算；因钢筋加工综合开料和钢筋出厂长度定尺所引起钢筋非设计接驳定额已作考虑，不另计算。二、钢筋制安工程量计算规则3、墙、柱、电梯井的竖向钢筋；梁、板、地下室的底板的贯通钢筋；墙、电梯井的水平转角筋，以上钢筋的连接区、连接方式、连接长度均按设计图纸和有关规范、规程、国家标准图册的规定计算。（三）预埋铁件及电渣压力焊接1、现浇混凝土构件预埋铁件，按设计图示尺寸以质量计算。2、钢筋电渣压力焊接接头按接头数量以个计算。（四）钢套筒（锥型螺栓）钢筋接头按接头数量以个计算。二、钢筋制安工程量计算规则（续）二、钢筋制安工程量计算规则（续）钢筋单位理论质量表（摘录）直径（mm）681012141618202225质量（kg/m）0.2220.3950.6170.8881.2081.5781.9982.4662.9843.850附：钢筋单位理论质量=0.006165d2(kg/m)式中，d----钢筋直径，mm。三、钢筋长度计算的有关规定：1、钢筋的混凝土保护层厚度a受力钢筋的混凝土保护层，应符合设计要求；当设计无具体要求时，其保护层厚度不应小于受力钢筋的直径。并应符合下表要求：三、钢筋长度计算的有关规定结构构件纵向受力钢筋的混凝土保护层最小厚度（摘录）环境类别板、墙、壳梁柱基础≤C20≥C25≤C20≥C25有垫层无垫层室内正常环境（一类）201530253040702、钢筋的末端弯钩增加长度△Lg弯钩角度180°90°135°备注增加长度Ⅰ级钢筋x+3.25dx+0.5dx+1.87dD=2.5dⅡ级钢筋x+0.9dx+2.87dD=4dⅢ级钢筋x+1.2dx+3.60dD=5d注：（1）纵向钢筋：x≥3d(一般结构)；x≥5d(抗震结构)箍筋：x≥5d(一般结构)；x≥10d(抗震结构)（2）按规范规定：Ⅰ级纵向钢筋的末端必须做180°弯钩。（3）箍筋末端：135°/135°(抗震结构)90°/180°或90°/90°(一般结构)锚固长度La梁、板（25﹪）搭接长度Ld墙、柱（50﹪）搭接长度Ld≤C20C25C30≤C20C25C30≤C20C25C30HPB235三级33d27d25d40d32d30d46d38d35dHRB335三级40d(44d)35d(39d)31d(34d)48d42d37d56d49d43d砼强度等级抗震等级钢筋类别3、弯起钢筋的增加长度△L=S-Lα30°45°60°△L0.268h0.414h0.577hS2.000h1.414h1.155hαLSh4、钢筋的锚固长度La及（绑扎）搭接长度Ld现浇结构钢筋锚固长度La及搭接长度Ld（摘录）注：（1）表中为实际长度，考虑了最小规范要求及抗震等级修正；（2）（）内数字为钢筋直径d>25mm的锚固长度。（3）表中：Ld=1.2La(梁、板)；Ld=1.4La（墙、柱）5、箍筋长度计算（构件外置矩形双肢箍）箍筋总长度=单根长度*箍筋数量单根长度=构件断面周长-8a+4d+2△Lg=2(b+h)-8a+4d+2△Lg箍筋数量=(L-2a)/@±1Lbh课后讨论、思考题：各种复合箍中，纵横两个方向的内置矩形双肢箍和单肢箍、凌形箍的...
