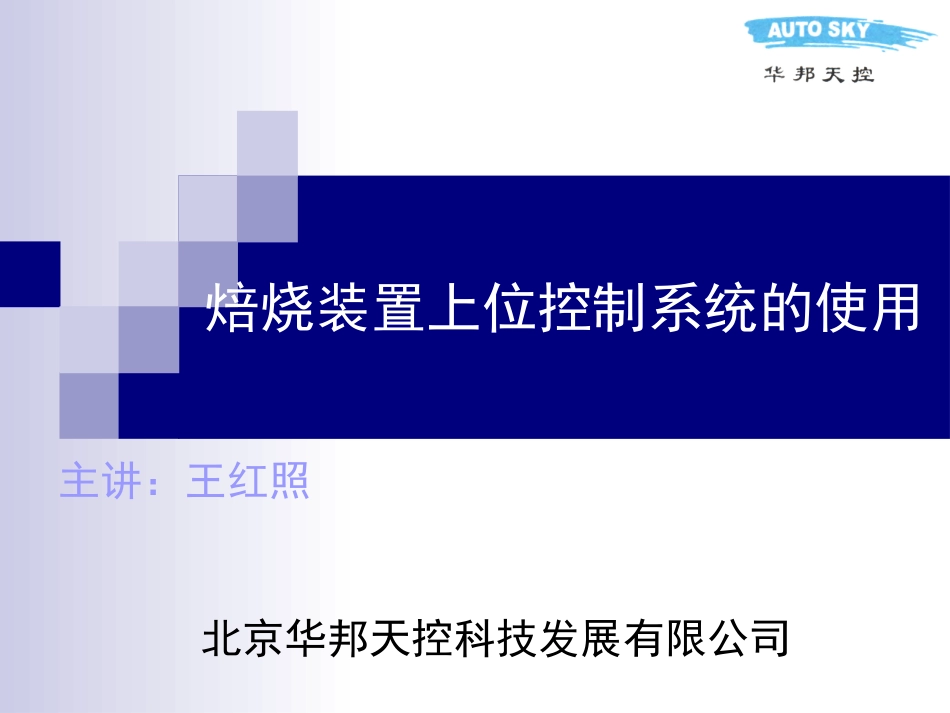

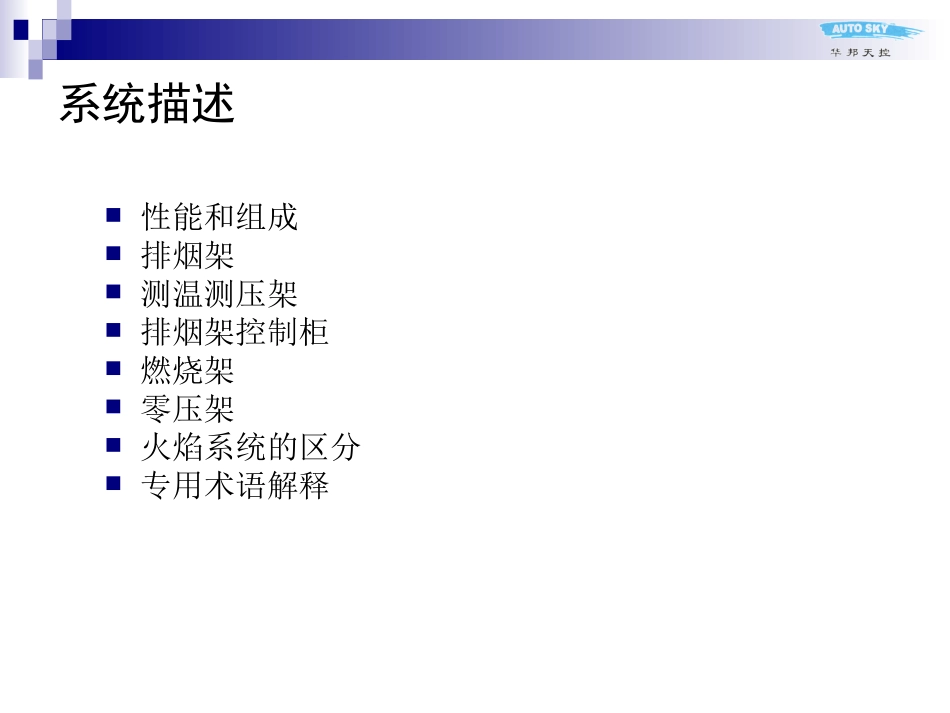

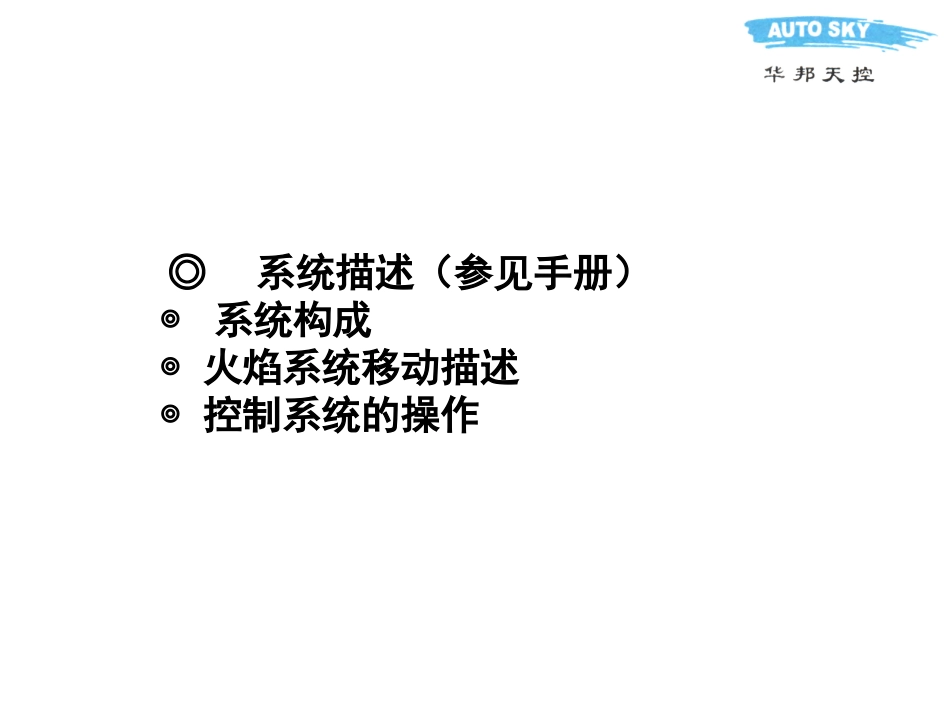

焙烧装置上位控制系统的使用北京华邦天控科技发展有限公司主讲:王红照◎系统描述(参见手册)◎系统构成◎火焰系统移动描述◎控制系统的操作系统描述性能和组成排烟架测温测压架排烟架控制柜燃烧架零压架火焰系统的区分专用术语解释系统构成硬件配置软件配置硬件配置计算机L1级系统连接计算机配有两台高性能工业控制计算机。一台控制一台备用。L1级系统连接系统通过工业以太网络接入多套SIEMENS公司的PLC(ProgrammableLogicController)。每个火焰系统4套PLC排烟架1套燃烧架1套*3一级控制站(SIEMENS公司的S7-300)间的通讯基于SIEMENS公司的软硬件工业以太网通讯模块通过以太网络互相连接软件配置操作系统和应用软件实时性能应用程序结构为了监控焙烧过程,Level2级系统分为三类功能:1)控制(调控所有火焰系统)2)监测管理3)数据管理火焰系统移动描述当火焰系统运行时间接近设定运转周期时,2级系统进行移炉提示,当移炉结束,系统排烟架号码改变后,系统自动进入下一个新的燃烧周期。注意:1、移炉完成后再更改炉室号,先改燃烧架再改排烟架。2级系统页面及操作启动系统起始页面登录页面火焰综观炉室综观获取系统时间控制器选择历史数据查询火焰系统设置远程控制设置启动远程控制报警模拟操作面板启动系统开机,打开控制计算机(FM1)和后备计算机(FM3)输入密码后进入MicrosoftWindowsXP操作系统.执行桌面上的“焙烧控制系统”图标。注意:通常情况下计算机为123456。起始页面系统起始画面包括窗体头、窗体及功能按钮三部分,窗体头在系统运行期间一直处于显示状态。窗体头窗体功能按钮窗体头包括当前报警、联机状态、优化算法状态、操作员、控制状态、重要报警及窗口名称等。公司标志报警信息联机状态优化算法状态操作员名称上位程序状态重要报警提示当前窗口名称状态更改当前日前、时间移炉请求功能按钮登陆计算器通常情况下,系统锁定了WINDOWS菜单栏,用户可点击计算器按钮调出计算器进行计算。帮助文件包括上位系统的使用及有关术语的解释。火焰综观按照需要显示不同的火焰系统对应的各个架子的数据和状态。当前系统号,右键单击可进入数据查询界面切换火焰系统燃烧架面板排烟架面板运行时间更改运行时间黄色表示与设定温度对比偏低,红色偏高火道控制模式辅助系统参数天然气流量以10点为开始当前架子号,右键单击可进入数据查询界面炉室综观列出车间炉室的物理分布图,每个炉室的编号,以及每个炉室上所对应的燃烧设备(排烟架或燃烧架)和每个架子所在的火焰系统号(颜色区别)。获取系统时间点击确认按钮即可获得冗余计算机系统的运行时间。务必确认冗余计算机工作正常且系统运行时间正确。注意事项确认按钮控制器选择点击任意一个面板图标即可进入对应的模拟操作面板。面板图标历史数据查询点击按钮进入不同的数据趋势图或者数据表查询界面。数据表按钮趋势图按钮趋势图点击按钮进入不同的数据趋势图或者数据表查询界面。系统选择按钮火道选择按钮是否公共Y轴全选全部清空固定时间选择任意时间开始查询选项按钮单独选择数据表数据表查询的使用方法与数据趋势图基本一致。火焰系统设置运转方向炉室运转数炉室间隔控制方式炉子参数系统号PLC通讯状态运转周期保存设置远程控制设置远程控制设置包括:燃烧架曲线设置、排烟架曲线设置、炉室曲线设置、PID设置、特殊控制设置、偏移量设置和火焰参数设置。偏移量设置特殊控制设置PID设置炉室分配设置排烟架曲线设置燃烧架曲线设置火焰参数设置燃烧架曲线设定时间段温度及速率设定曲线显示曲线列表功能按钮排烟架曲线设定时间段温度及速率设定曲线显示曲线列表功能按钮炉室分配曲线列表批量增减保存设置PID参数设定参数设置曲线列表功能按钮沥青及特殊控制设定参数设置曲线列表功能按钮偏移量设定参数设置曲线列表功能按钮火焰参数设定燃烧系数、测试时燃烧系数、4P最优最大功率、1P升温速率、4P升温速率、5P升温速率、加权功率值等。系统选择参数设置保存设置手动设定当用户认为当前远程控制值不合理的情况下,可以通过手动设置进行燃烧器功率的...
