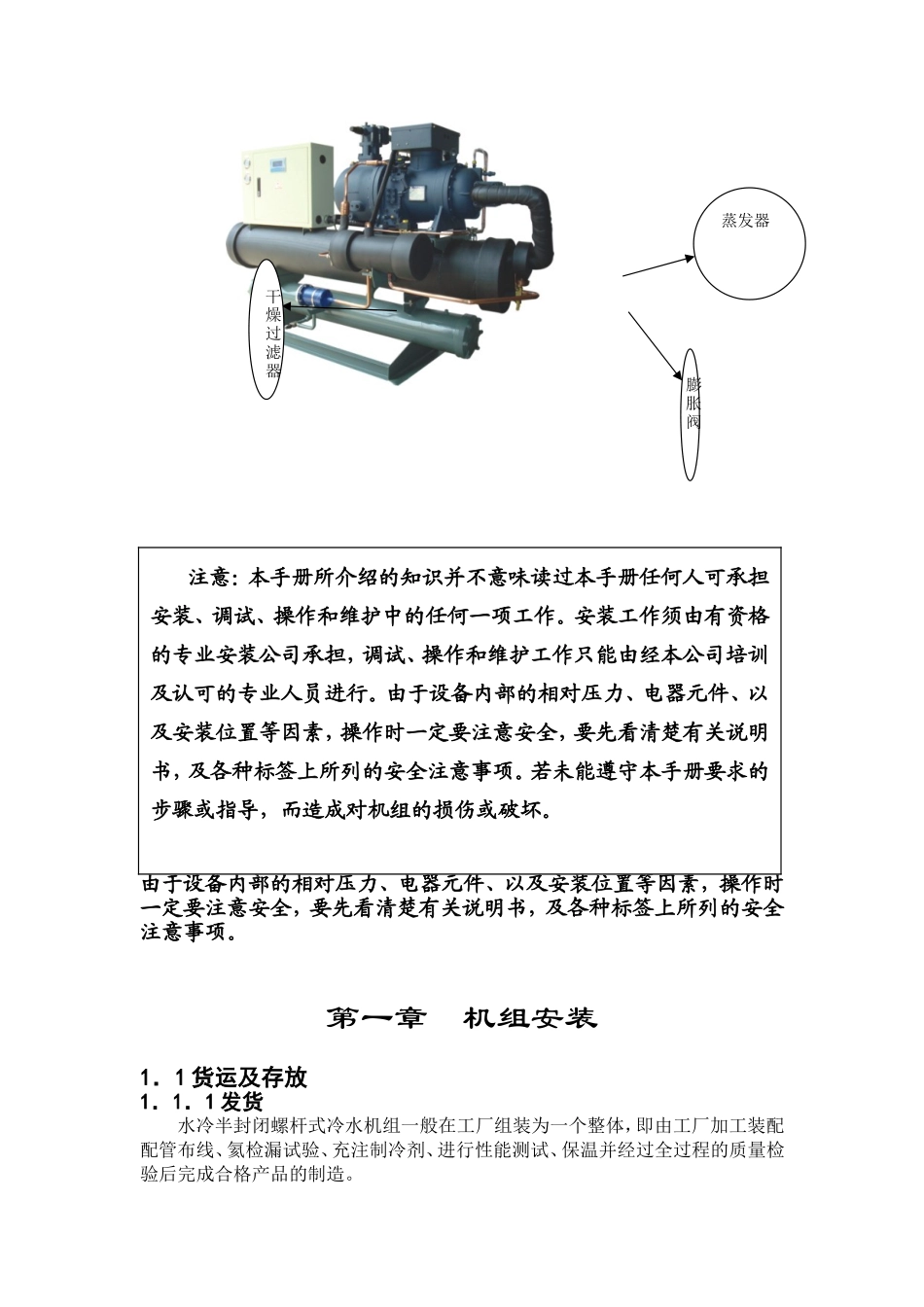

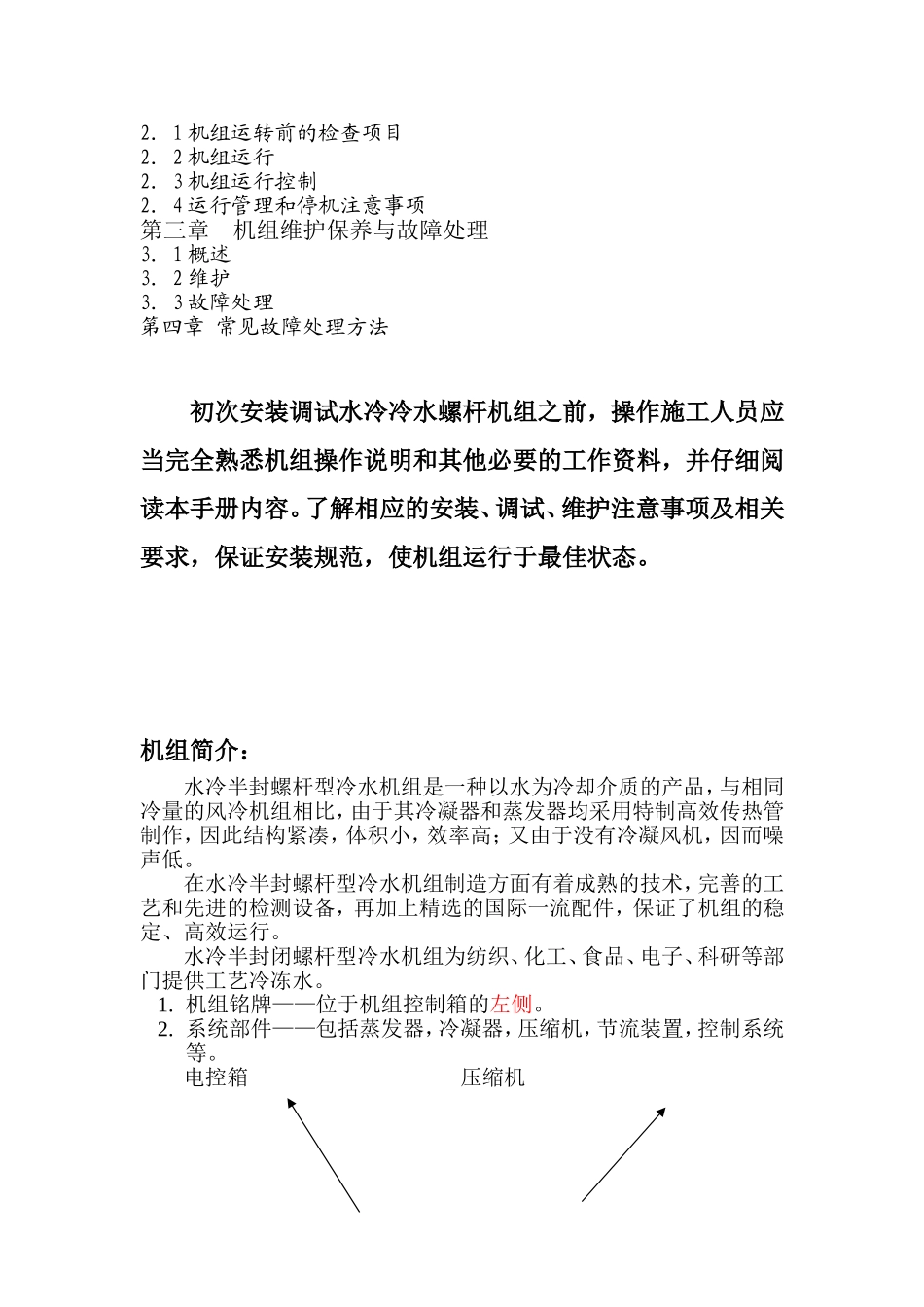

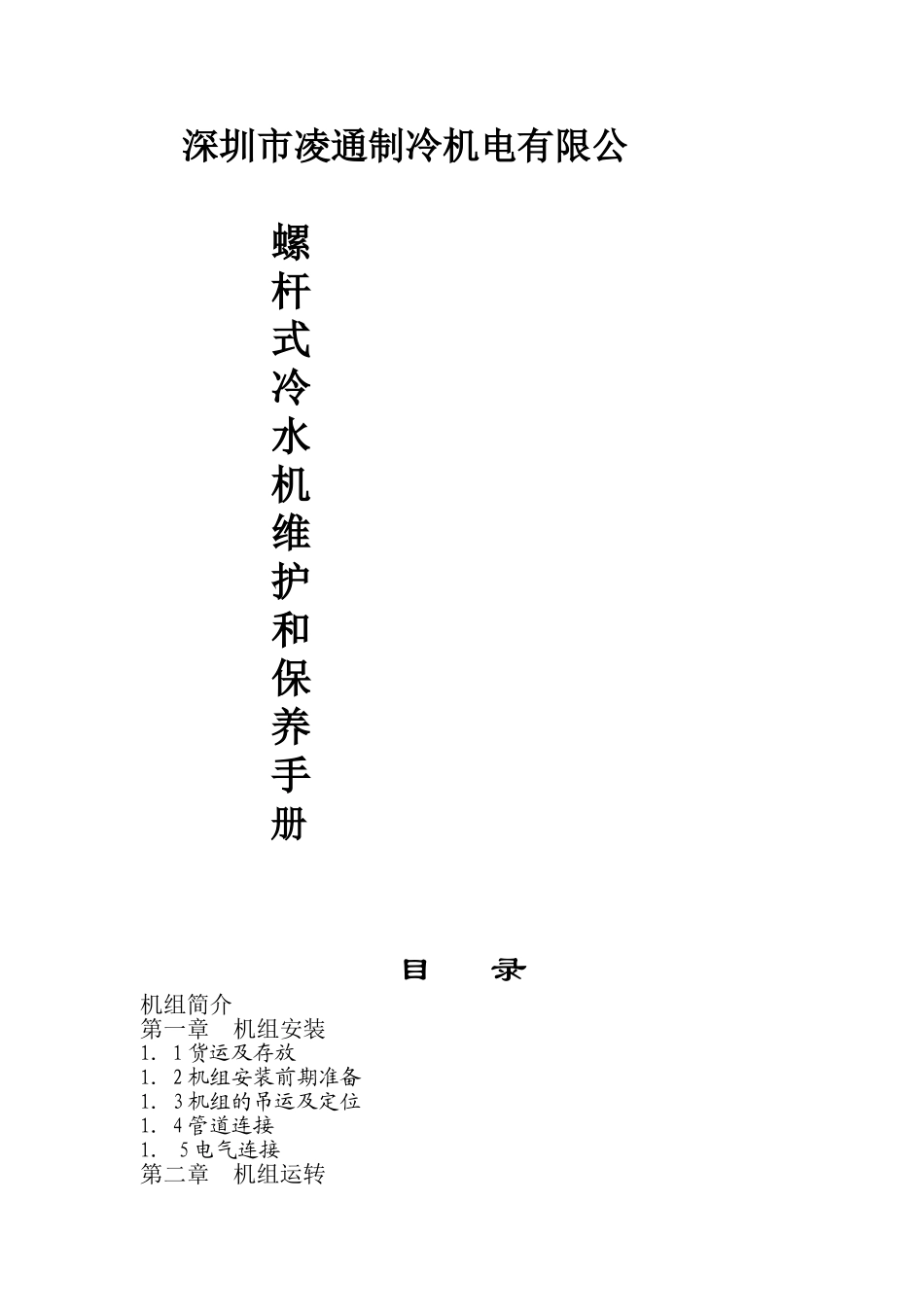

深圳市凌通制冷机电有限公螺杆式冷水机维护和保养手册目录机组简介第一章机组安装1．1货运及存放1．2机组安装前期准备1．3机组的吊运及定位1．4管道连接1.5电气连接第二章机组运转2.1机组运转前的检查项目2．2机组运行2.3机组运行控制2.4运行管理和停机注意事项第三章机组维护保养与故障处理3．1概述3．2维护3．3故障处理第四章常见故障处理方法初次安装调试水冷冷水螺杆机组之前，操作施工人员应当完全熟悉机组操作说明和其他必要的工作资料，并仔细阅读本手册内容。了解相应的安装、调试、维护注意事项及相关要求，保证安装规范，使机组运行于最佳状态。机组简介：水冷半封螺杆型冷水机组是一种以水为冷却介质的产品，与相同冷量的风冷机组相比，由于其冷凝器和蒸发器均采用特制高效传热管制作，因此结构紧凑，体积小，效率高；又由于没有冷凝风机，因而噪声低。在水冷半封螺杆型冷水机组制造方面有着成熟的技术，完善的工艺和先进的检测设备，再加上精选的国际一流配件，保证了机组的稳定、高效运行。水冷半封闭螺杆型冷水机组为纺织、化工、食品、电子、科研等部门提供工艺冷冻水。1.机组铭牌——位于机组控制箱的左侧。2.系统部件——包括蒸发器，冷凝器，压缩机，节流装置，控制系统等。电控箱压缩机由于设备内部的相对压力、电器元件、以及安装位置等因素，操作时一定要注意安全，要先看清楚有关说明书，及各种标签上所列的安全注意事项。第一章机组安装1．1货运及存放1．1．1发货水冷半封闭螺杆式冷水机组一般在工厂组装为一个整体，即由工厂加工装配配管布线、氦检漏试验、充注制冷剂、进行性能测试、保温并经过全过程的质量检验后完成合格产品的制造。注意：本手册所介绍的知识并不意味读过本手册任何人可承担安装、调试、操作和维护中的任何一项工作。安装工作须由有资格的专业安装公司承担，调试、操作和维护工作只能由经本公司培训及认可的专业人员进行。由于设备内部的相对压力、电器元件、以及安装位置等因素，操作时一定要注意安全，要先看清楚有关说明书，及各种标签上所列的安全注意事项。若未能遵守本手册要求的步骤或指导，而造成对机组的损伤或破坏。蒸发器干燥过滤器膨胀阀1．1．2交货机组由本公司负责运输到工程工地，当物流公司将机组运到用户现场时，销售人员协调当地经销商和用户负责卸货，对机组进行检查办理签收事项。当场对照机组的铭牌、装箱清单上所列的随机附件、随机证件等项目进行检查。如无异议，应由用户在发货签收单上签字确认。水冷半封闭螺杆式冷水机组在客户无特殊说明的前提下，机组的性能参数将按照标准设计工况提供机组性能；并按照随机附带的装箱清单进行交货。1.1.3存放客户对机组签收后，须承担对机组进行正确保管及正确安装的责任。如果机组在安装之前需要存放，应采取如下预防性措施。确保所有的开口如水管均有保护盖，不要撕去电控柜的保护薄膜；将机组存放在干燥、无振动、人员活动较少的地方；存放于室外时应有防雨措施，对有保温层的机组请勿置于阳光下暴晒；机组上如有积灰，不要用蒸汽或水冲洗；应对机组进行定期检查，特别是每个月应检查制冷剂是否有泄漏，若高、低压力表显示压力过低或无压力，则制冷剂有泄漏，联系售后人员检修。1．2机组安装前期准备1、机组安装防雨防嗮的空间内通风量能够维持室温不超过40℃的要求。2、机组应安装在不变形的刚性底座或混凝土基础上，该基础应表面平整，应能承受机组运行时的重量。3、机组基础四周应有排水沟等足够排放能力的排水措施，以便季节性停止运行或维修时排放系统中的水。4、机房应有足够的空间以便机组的安装和维修保养；机房应有足够的拔管空间；同时压缩机上方不应敷设管道及线管。空间要求见图1。5、建议安装水管时与机组的接管尺寸之间预留装隔振橡胶接管的间距，以便机组到达现场后有合适的施工和调整空间。6、为使电气元件正常工作，不要把机组安放在灰尘污物，腐蚀性烟雾和湿度大的地方，如果有这种情况存在，必须给予纠正。7、应准备的材料及工具：软接头、防震软垫、吊装设备、吊装横梁、吊链、千斤顶、滑动垫木、垫滚、撬棒。小心：未经培训的人员、客...
