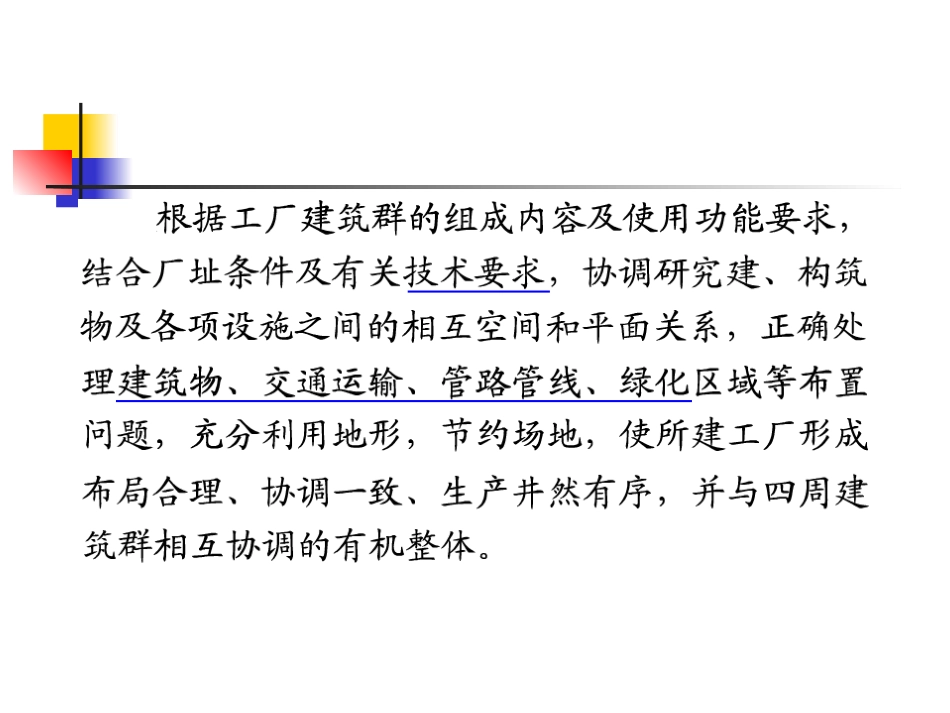

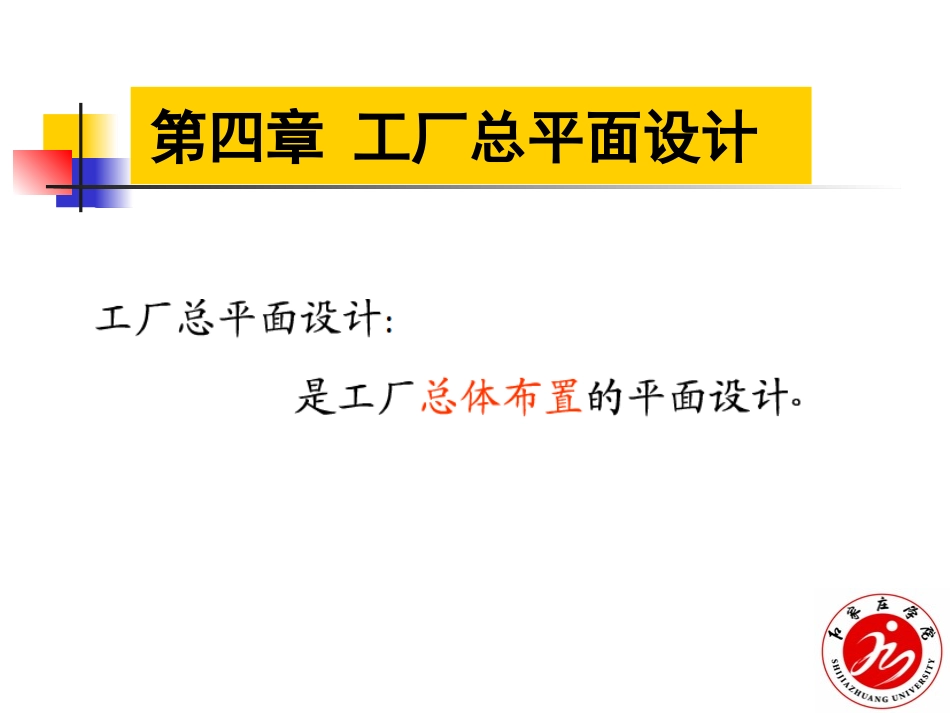

第四章工厂总平面设计例：第一节总平面设计的内容、原则和步骤一、基本内容1、平面布置设计2、竖向布置设计3、运输设计4、管线综合设计5、绿化设计工厂绿化是城镇绿化的一部分
现代化发酵药厂要求高标准卫生条件
（GMP、FDA认证等）主要内容：绿化方式选择、绿化区布置等

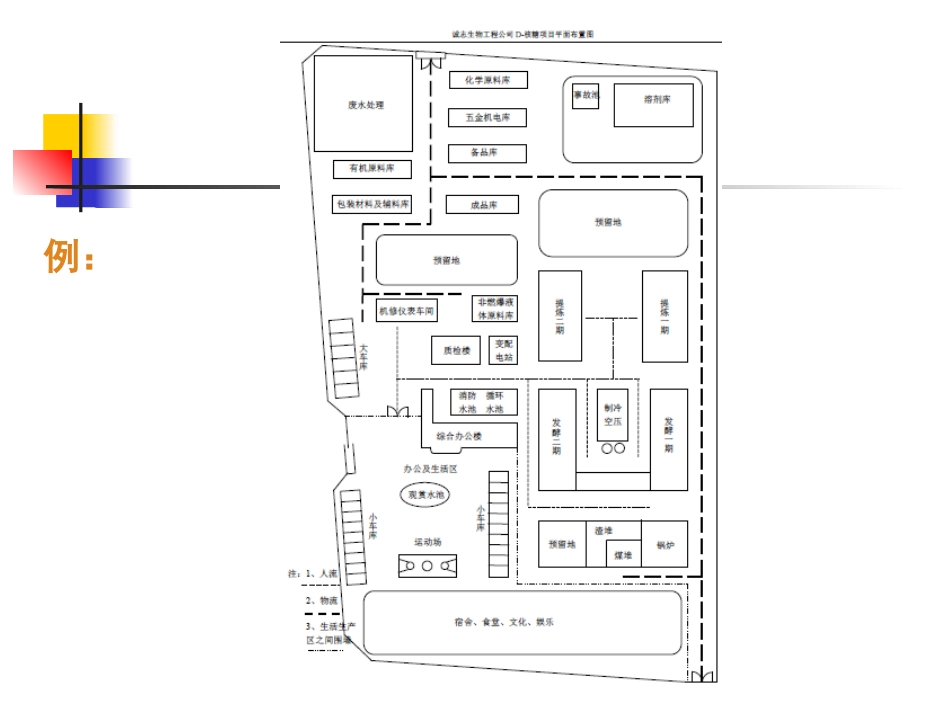

二、总平面设计的原则三、总平面设计的步骤1、初步设计阶段2、施工图阶段例：（第一稿）例：（第二稿）第二节工厂总平面布置的形式一、工厂组成二、厂区划分三、建、构筑物的布置位置例：诚志生物工程公司2、辅助车间建筑物应安排在服务对象的最近距离
如：原料仓库应靠近发酵/提取车间；水泵房、循环水站靠近发酵车间；可布置厂区两侧
3、动力车间建筑物应靠近其服务部门
如：蒸汽锅炉房应靠近发酵/提取车间；空压站靠近发酵车间，在上风向；变电所靠近生产车间；冷冻站靠近提取车间；布置于厂区两侧
4、行政管理、后勤部门建筑物通常集中布置在厂前区
便于全厂的行政事务、生产技术管理和后勤服务；也符合城市规划的要求
1、总平面水平向布置1）区带式布置（最常用）：以发酵/提取车间的定位布置，带起辅助车间、动力车间的逐一布置
特点：中心突出，各区功能分明
四、总平面布置的形式分类例：2）周边式布置：有时厂址地形不规则、或厂区两面以上与城市主干道相邻，出于城市规划要求：生产车间环绕在厂区四周，从厂大门处开始布置，逐一布置辅助车间和动力车间
例：诚志生物工程·三面为城市主干道2、总平面竖向布置一个车间几个工序：1）分离式各工序建筑独立，多为单层或多层
优点：通风、采光好、易防火
缺点：占地面积大，有运输成本
例：丽珠新北江发酵/提取车间2）连续式---普遍采用各工序建筑并接，多为单层或多层
优点：节约场地和运输费用
缺点：通风、采光差、防火要求高
第三节厂内运输一、厂内道路布置分类1、循环式布置：道路围绕厂内建筑
