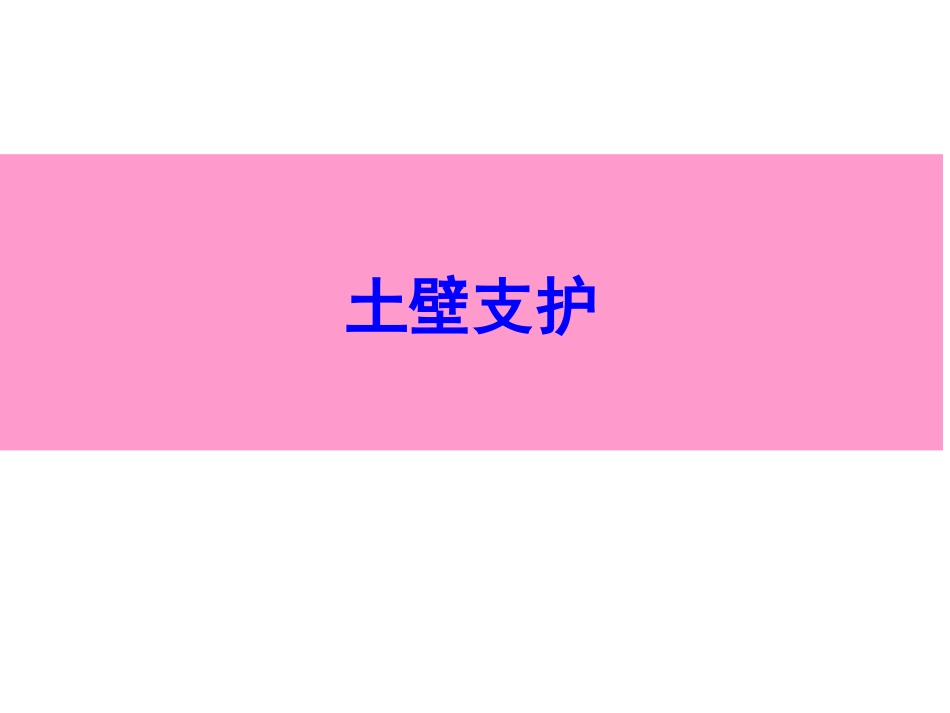

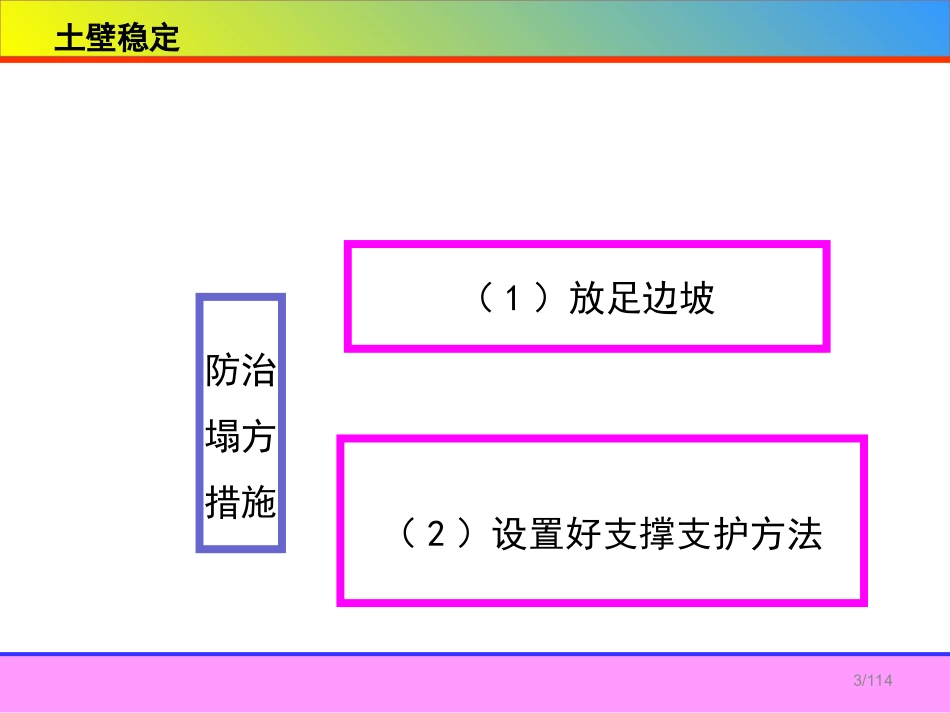

土壁支护2/114原因土壁稳定土壁稳定3/114防治塌方措施（1）放足边坡（2）设置好支撑支护方法土方边坡坡度①密实、中密的砂土和碎石类土(充填物为砂土)，深度不超过1.0m。②硬塑、可塑的轻亚粘土及亚粘土，深度不超过1.25m。③硬塑、可塑的粘土和碎石类土(充填物为粘性土)，深度不超过1.5m。④坚硬的粘土，深度不超过2.0m。表1-11边坡处理刷坡处理易风化岩石边坡护面处理土壁支护在开挖较窄的沟槽时，多用木挡板横撑式土壁支撑。横撑式土壁支撑根据挡土板设置的不同，分为水平挡土板式和垂直挡土板式，如图（a）、（b）和（c）所示。其中水平挡土板式又可分为断续式和连续式。断续式水平挡土板支撑在湿度小的粘性土及挖土深度小于3m时采用；连续式水平挡土板支撑用于较潮湿的或散粒的土，挖土深度可达5m。垂直挡土板支撑用于松散的和湿度很高的土，挖土深度不限。土壁支护1.地下连续墙（简称连续墙）地下连续墙直接在地下利用大型机械挖槽，然后浇灌成钢筋混凝土墙体。壁厚40~120cm，挖掘深度一般为30~40m，最多达120m。开始用于防渗，逐渐发展到地下室挡土，目前已将挡土与地下室墙合一。优点是结构整体性好、刚度大，壁厚超过60cm即可防渗，可在狭窄地区不用放坡完成各种形状的地下挡土墙。可做成直线的，也可做成加肋的，或做成墙柱合一的形式。施工无燥声。挖深愈大，优越性愈显著。缺点是需用专用机械、成本较高。连续墙施工的注意事项在挖槽过程中为保证槽壁不塌，需采取两条措施：第一，泥浆护壁。第二，槽长不能过长，过长可能发生槽壁坍塌。2.柱列式灌注桩柱列式灌注桩是以直径为80~120cm的钢筋混凝土灌注桩为立柱，配合土锚杆或横向支撑以减少桩身弯矩的挡土结构。优点：可使用钻孔机械，按通常灌注桩施工方法施工。在地下水位较低时还可用人工挖孔，施工简便，造价较低，无燥声。缺点：整体性能较差，无防水能力。因此必须在桩顶做断面较大的圈梁，以增强其整体性。3.土锚杆土层锚杆，简称土锚杆，是在地面或深开挖的地下室墙面或基坑立壁未开挖的土层钻孔，达到设计深度后，在孔内放入钢筋或其他抗拉材料，灌入水泥浆使土层结合成为抗拉力强的锚杆。土锚杆的组成：头部连接、拉杆、锚固体。3.土锚杆（续）施工机械：冲击式钻机、旋转式钻机及旋转式冲击钻机等。锚杆承受拉力，一般采用螺纹钢、钢绞线等强度高、延伸率大、疲劳强度高的材料。永久性锚杆尚需进行防腐处理。土锚杆的施工程序为：钻孔→安放拉杆→灌浆→养护→安装锚头→张拉锚固和挖土。锚杆与支撑两者的作用相同。锚杆便于施工开挖，但造价较高；支撑便于监测，易于控制，施工开挖较困难。决定的因素还是开挖深度、土质强弱、周围有无建筑或管道等。4.土钉墙土钉加固技术是在土体内嵌入一定长度和分布密度的土钉体。与土共同作用，用以弥补土体自身强度的不足。土钉墙适用于地下水低于土坡开挖段或经过降水措施后使地下水位低于开挖层的情况。土钉技术的局限性：施工时一般要先开挖土层1~2m深，土体须要有一定的“粘聚力”，否则需先进行灌浆处理。另外，土钉墙施工时要求坡面无水渗出。土钉墙的施工操作程序（1）施工准备1）了解内容与要求2）排除地下水3）确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并妥善保护4）制定基坑支护施工组织设计5）选用材料6）施工机具准备（2）土钉墙支护结构施工工艺1）开挖工作面。2）喷射混凝土。3）设置土钉。4）铺设钢筋网。5）设置排水系统。小结进行土壁支护原因土壁支护方法介绍
