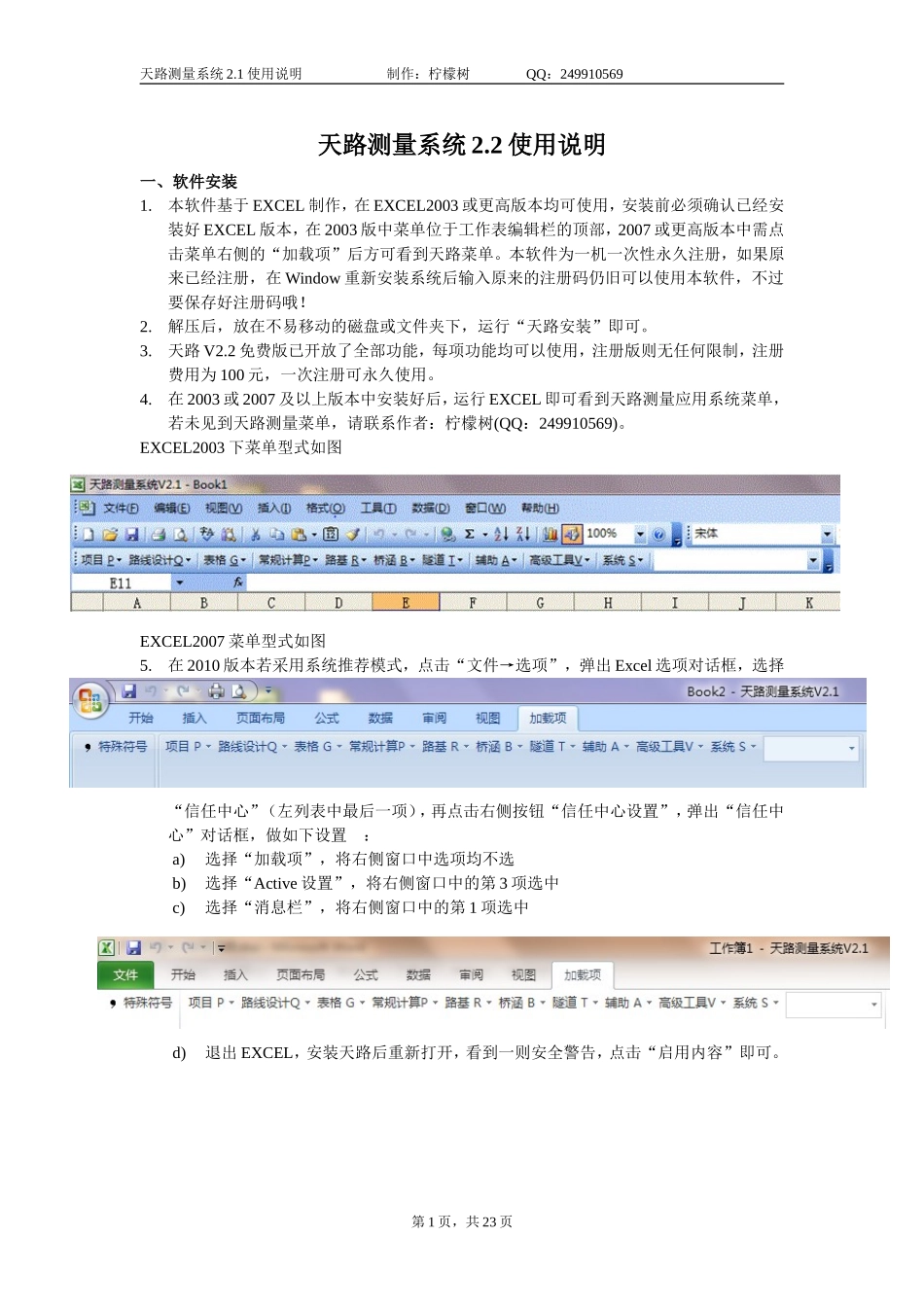

天路测量系统2.1使用说明制作：柠檬树QQ：249910569天路测量系统2.2使用说明一、软件安装1.本软件基于EXCEL制作，在EXCEL2003或更高版本均可使用，安装前必须确认已经安装好EXCEL版本，在2003版中菜单位于工作表编辑栏的顶部，2007或更高版本中需点击菜单右侧的“加载项”后方可看到天路菜单。本软件为一机一次性永久注册，如果原来已经注册，在Window重新安装系统后输入原来的注册码仍旧可以使用本软件，不过要保存好注册码哦！2.解压后，放在不易移动的磁盘或文件夹下，运行“天路安装”即可。3.天路V2.2免费版已开放了全部功能，每项功能均可以使用，注册版则无任何限制，注册费用为100元，一次注册可永久使用。4.在2003或2007及以上版本中安装好后，运行EXCEL即可看到天路测量应用系统菜单，若未见到天路测量菜单，请联系作者：柠檬树(QQ：249910569)。EXCEL2003下菜单型式如图EXCEL2007菜单型式如图5.在2010版本若采用系统推荐模式，点击“文件→选项”，弹出Excel选项对话框，选择“信任中心”（左列表中最后一项），再点击右侧按钮“信任中心设置”，弹出“信任中心”对话框，做如下设置：a)选择“加载项”，将右侧窗口中选项均不选b)选择“Active设置”，将右侧窗口中的第3项选中c)选择“消息栏”，将右侧窗口中的第1项选中d)退出EXCEL，安装天路后重新打开，看到一则安全警告，点击“启用内容”即可。第1页，共23页天路测量系统2.1使用说明制作：柠檬树QQ：249910569二、打开项目预先建个文件夹，名称可随意设置，点击菜单的“项目→打开项目”弹出对话框，选择所定义的项目文件夹或其他文件夹，点击确定，即刻加载文件夹中所有的EXCEL文件到菜单最后一项的下拉框“线路文件名称”中，选择线路名称后可进行坐标、标高等与线路有关的计算（可用系统设置来存储固定路径，下次打开EXCEL后自动加载项目文件下的文件，如设置有参数库则加载参数库下的文件），加载项目后，在菜单的最右侧文本框里选择线路名称。三、新建线路点击菜单的“项目→新建线路”弹出对话框，输入线路名称，确定后系统新建一个工作簿并保存到当前项目路径下，之后弹出“路线初始设置”对话框，输入标高设计线到路线设计线的关系，两线重合可以不输入，不重合输入具体数值，可进行零宽度线定义，此定义好后数据库中的宽度横坡数据必须按照零宽度线位置输入宽度，且规定零宽度线须落在行车道和中分带范围内，行车道外边界（与土路肩的分界线）及土路肩范围不允许定义零宽度线。注：1.当中分带宽度文本框里为空（不填任何数据）时，系统默认宽坡数据表的第1组数据为半幅中分带数据，如果中分带宽度为0，而在宽坡数据表中的第1组数据又不是半幅中分带数据时，必须将中分带宽度文本框里的值设置为0；当中分带宽度文本框里有数据时（初始设置里要输入整个中分带的总宽），系统默认中分带只此一个数据，宽坡数据表里的第1组数据作为行车道数据第2页，共23页天路测量系统2.1使用说明制作：柠檬树QQ：2499105692.当两侧土路肩宽文本框里为空（不填任何数据）时，系统默认宽坡数据表的最后一组数据为土路肩数据，如果土路肩宽度为0，而在宽坡数据表中的最后组数据又不是土路肩数据时，必须将土路肩宽度文本框里的值设置为0；当两侧土路肩宽文本框里有数据时，系统将宽度横坡数组的最后一组作为行车道或硬路肩数据。3.零宽度线只针对参数表中的宽度横坡数据起作用，计算输出过程中宽度值不受此位置影响。4．系统中两处文本框均加了灰色，以示和其他文本框区别四、线路参数库的使用线路的参数库中含有10个工作表，如下图所示，可通过新建线路方式建立线路参数库文件。1.交点法1：默认第一行为起点数据，可输入起点桩号或中间某个交点桩号，起点桩号时必须输入该点在曲线上的实际桩号，切勿直接使用多个交点数据中的中间某个交点桩号作为起点桩号，如需使用须由HZ点反向计算其实际桩号(缓直点桩号-第二切线长度)，如果在改切线范围内包含有断链数据，还要将断链数据表中的对应断链去掉；默认最后一行数据为终点数据。a)缓和曲线半径由大到小（曲率由小到大）变化时，作为第一缓和曲线数据输入b)缓和曲线半径由小到大...
