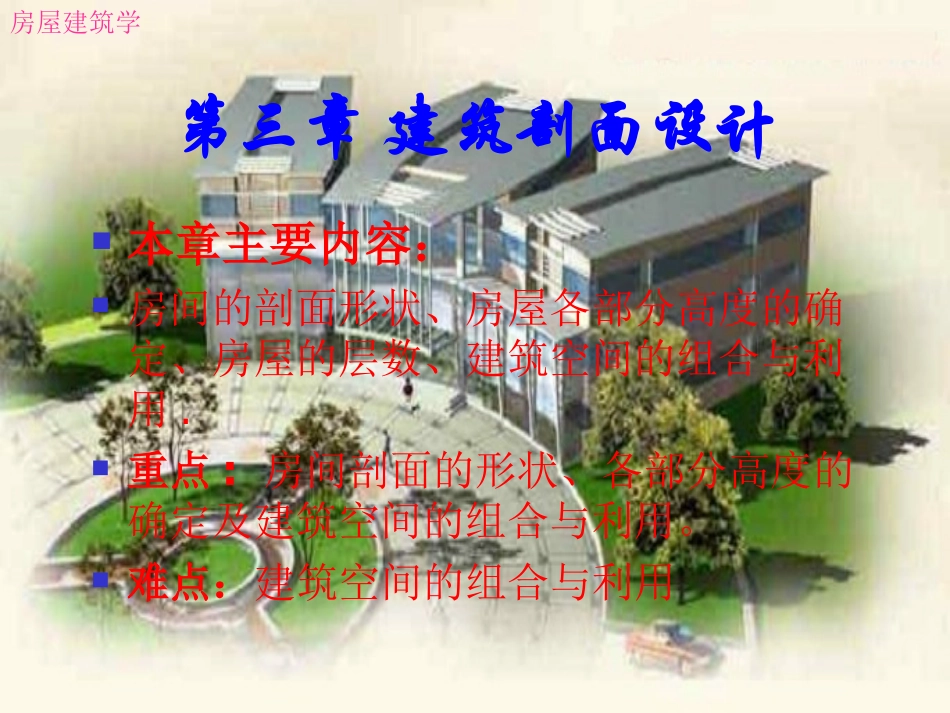

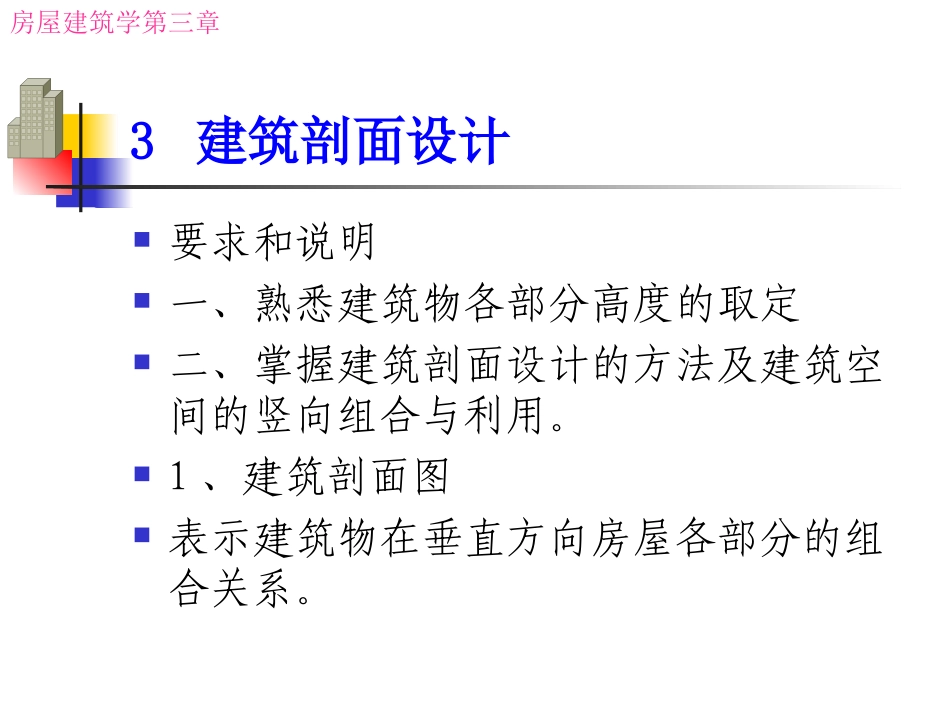

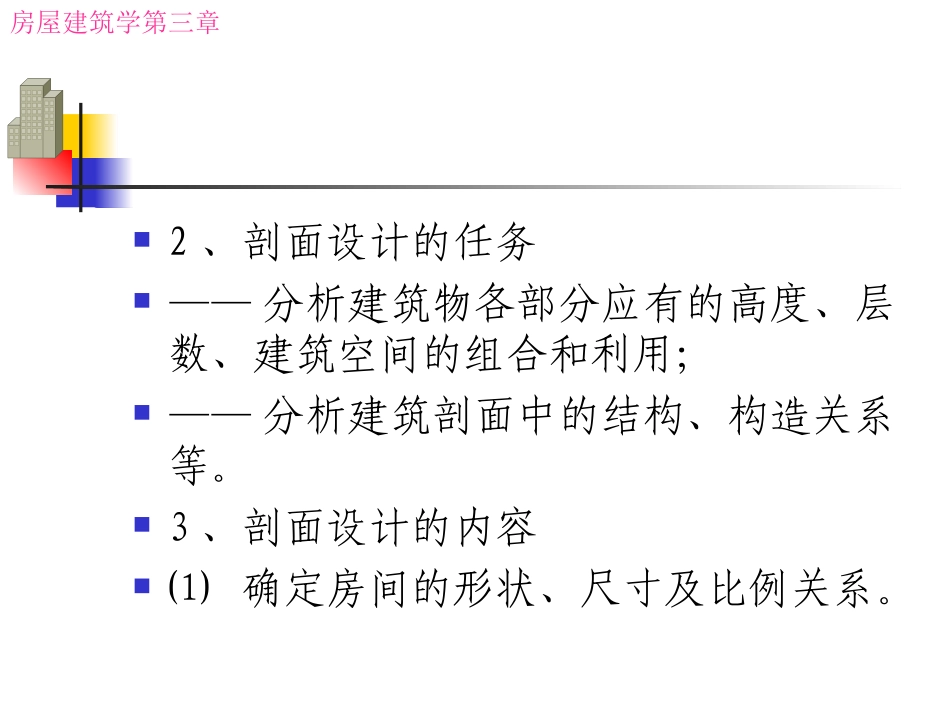

房屋建筑学第三章第三章建筑剖面设计房屋建筑学本章主要内容：房间的剖面形状、房屋各部分高度的确定、房屋的层数、建筑空间的组合与利用.重点:房间剖面的形状、各部分高度的确定及建筑空间的组合与利用。难点：建筑空间的组合与利用房屋建筑学第三章3建筑剖面设计要求和说明一、熟悉建筑物各部分高度的取定二、掌握建筑剖面设计的方法及建筑空间的竖向组合与利用。1、建筑剖面图表示建筑物在垂直方向房屋各部分的组合关系。房屋建筑学第三章2、剖面设计的任务——分析建筑物各部分应有的高度、层数、建筑空间的组合和利用；——分析建筑剖面中的结构、构造关系等。3、剖面设计的内容⑴确定房间的形状、尺寸及比例关系。房屋建筑学第三章⑵确定房屋的层数和各部分的标高（如室内地坪、楼梯、檐口等的标高）。⑶解决天然采光、自然通风、保温、隔热、屋面排水及选择建筑构造方案。⑷选择主体结构与围护结构方案。⑸进行房屋竖向空间的组合，研究建筑空间的利用。房屋建筑学第三章4、剖面设计应与平面设计相结合，才能确定（如图3-1）：——房间的分层安排——各层面积——房屋层数——不同高度的竖向组合——楼梯层高和进深尺寸房屋建筑学第三章图3-1房屋建筑学第三章3.1房间的剖面形状房间的剖面形状分为矩形和非矩形：矩形剖面简单、规整、便于竖向空间的组合，能够获得简洁而有完整的体型，同时结构简单、施工方便。被广泛采用。非矩形剖面相对来说，结构复杂，不利于竖向空间的组合，并且施工难度较大。常用于有特殊要求的房间。如阶梯教室、影剧院的观众厅、体育馆等。房屋建筑学第三章影响房间剖面形状的因素：◆使用要求的影响◆结构、材料和施工的影响◆采光、通风要求的影响3.1.1使用要求比如视线、音质等方面的要求。房屋建筑学第三章★视线比如影剧院的观众厅、教学楼中的阶梯教室等。这类房间除了平面形状、大小满足一定的视距、视角要求外，地面还应有一定的坡度，以保证良好的视觉要求，达到舒适、无遮挡的看请对象的效果。影响地面升起坡度的因素有：设计视点的选择、座位排列方式、排距、视线升高值C等。房屋建筑学第三章设计视点：按设计要求所能看到的极限位置，是视线设计的主要依据。设计视点的选择是否合理是衡量视觉质量好坏的重要标准，直接影响到地面升起的坡度和经济性。设计视点愈低，视野范围愈大，单房间地面升起坡度愈大；相反，设计视点愈高，视野范围愈小，地面升起坡度就愈平缓。房屋建筑学第三章一般来说，观察对象低于人的眼睛时，地面起坡大，反之则起坡小。各类建筑由于功能不同，观看对象性质不同，设计视点的选择也不一致。一般，电影院在银幕底边的中点，体育馆在篮球场边线或边线上空300~500处，教室在黑板底边中点等等。房屋建筑学第三章图3-2设计视点与地面坡度的关系房屋建筑学第三章图3-3电影院观众厅的视线质量示意图3-3房屋建筑学第三章视线升高值C：后排与前排的视线升高差。C的确定与人眼到头顶的高度和视觉标准有关，一般定为120mm（座位错位排列时，C取60mm）。一般情况下，当地面坡度大于1：6时应做成台阶形。★音质比如剧院、电影院、会堂等建筑，为了房屋建筑学第三章保证大厅内声场分布均匀，防止出现空白区、回声和聚焦等现象，在剖面设计中要注意顶棚、墙面和地面的处理。地面：对于剧院、电影院、会堂等，声学上的要求和视线上的要求是一致的，按视线设计的地面一般都能满足声学要求。即地面要逐渐升高。如西峰剧院。顶棚：顶棚的形状应使大厅各座位都能获得均匀的反射声，并能加强声压不足的部位。房屋建筑学第三章一般来说，凹面易产生聚焦，声场分布不均匀，凸面是声扩散面，不会产生聚焦，声场分布均匀。因此，对于剧院、电影院、会堂等大型建筑的大厅，地面应逐渐升高，有一定的坡度；墙面、顶棚应避免采用凹曲面或拱顶。房屋建筑学第三章图3-4房屋建筑学第三章3.1.2结构、材料和施工的影响一般情况下，宜选用矩形剖面形状，即使有特殊要求的房间，在满足使用要求的前提下，也宜先考虑采用矩形剖面。因...
