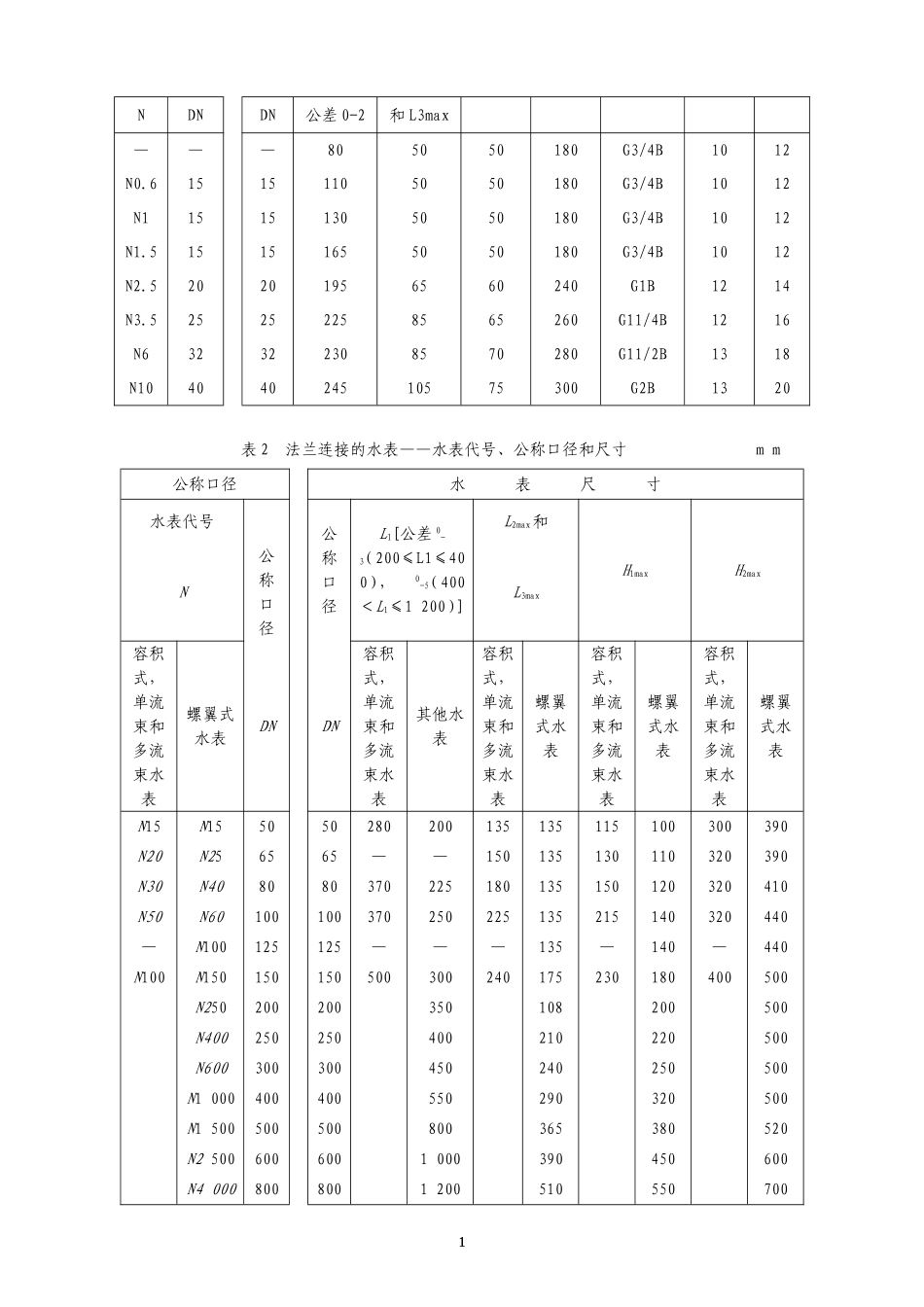

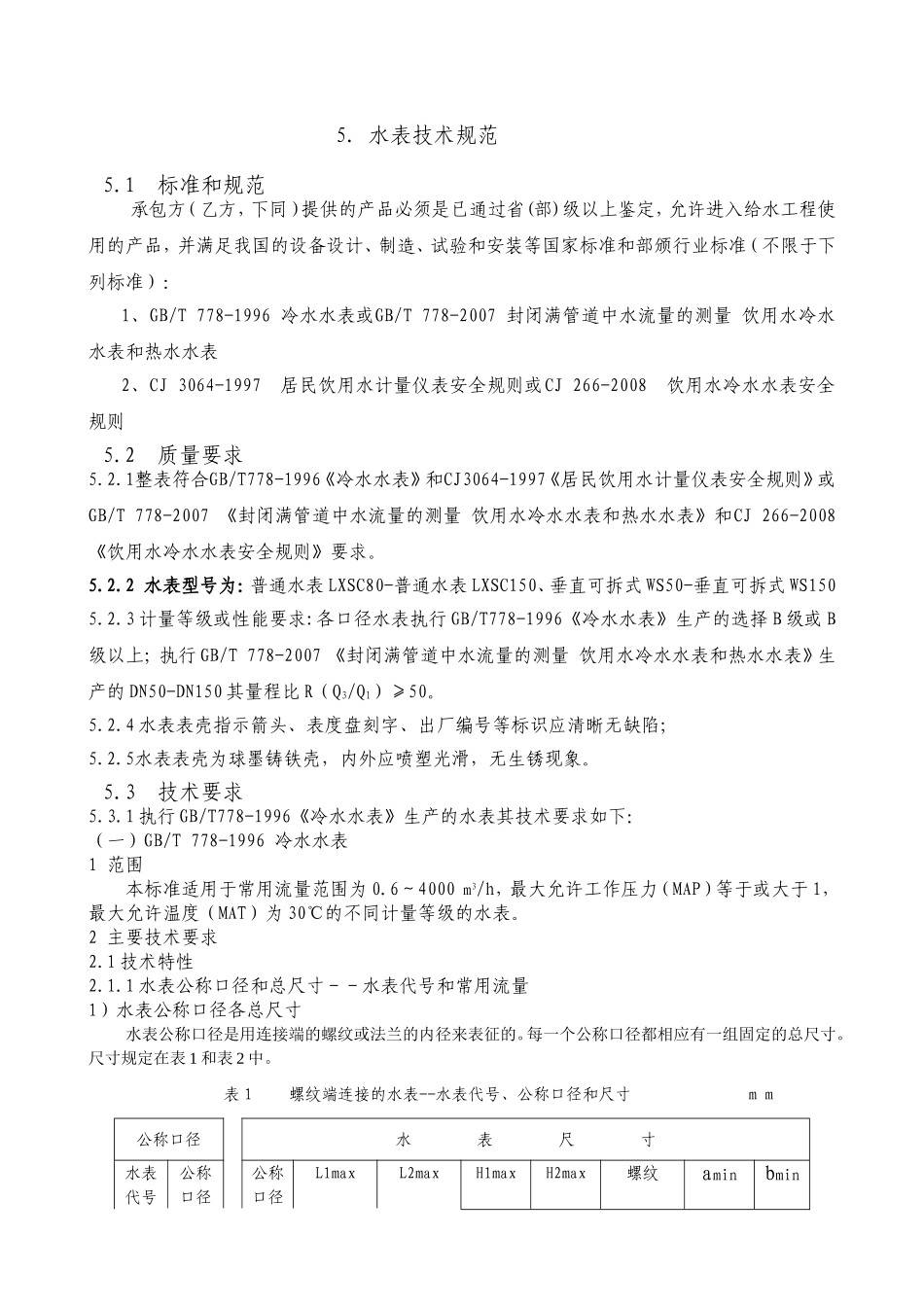

5.水表技术规范5.1标准和规范承包方（乙方，下同）提供的产品必须是已通过省(部)级以上鉴定，允许进入给水工程使用的产品，并满足我国的设备设计、制造、试验和安装等国家标准和部颁行业标准（不限于下列标准）：1、GB/T778-1996冷水水表或GB/T778-2007封闭满管道中水流量的测量饮用水冷水水表和热水水表2、CJ3064-1997居民饮用水计量仪表安全规则或CJ266-2008饮用水冷水水表安全规则5.2质量要求5.2.1整表符合GB/T778-1996《冷水水表》和CJ3064-1997《居民饮用水计量仪表安全规则》或GB/T778-2007《封闭满管道中水流量的测量饮用水冷水水表和热水水表》和CJ266-2008《饮用水冷水水表安全规则》要求。5.2.2水表型号为：普通水表LXSC80-普通水表LXSC150、垂直可拆式WS50-垂直可拆式WS1505.2.3计量等级或性能要求:各口径水表执行GB/T778-1996《冷水水表》生产的选择B级或B级以上；执行GB/T778-2007《封闭满管道中水流量的测量饮用水冷水水表和热水水表》生产的DN50-DN150其量程比R（Q3/Q1）≥50。5.2.4水表表壳指示箭头、表度盘刻字、出厂编号等标识应清晰无缺陷；5.2.5水表表壳为球墨铸铁壳，内外应喷塑光滑，无生锈现象。5.3技术要求5.3.1执行GB/T778-1996《冷水水表》生产的水表其技术要求如下：（一）GB/T778-1996冷水水表1范围本标准适用于常用流量范围为0.6～4000m3/h，最大允许工作压力（MAP）等于或大于1，最大允许温度（MAT）为30℃的不同计量等级的水表。2主要技术要求2.1技术特性2.1.1水表公称口径和总尺寸－－水表代号和常用流量1）水表公称口径各总尺寸水表公称口径是用连接端的螺纹或法兰的内径来表征的。每一个公称口径都相应有一组固定的总尺寸。尺寸规定在表1和表2中。表１螺纹端连接的水表--水表代号、公称口径和尺寸mm公称口径水表尺寸水表代号公称口径公称口径L1maxL2maxH1maxH2max螺纹aminbminNDNDN公差0-2和L3max———805050180G3/4B1012N0.615151105050180G3/4B1012N115151305050180G3/4B1012N1.515151655050180G3/4B1012N2.520201956560240G1B1214N3.525252258565260G11/4B1216N632322308570280G11/2B1318N10404024510575300G2B1320表2法兰连接的水表——水表代号、公称口径和尺寸mm公称口径水表尺寸水表代号公称口径L1[公差0-3（200≤L1≤400），0-5（400＜L1≤1200）]L2max和H1maxH2maxN公称口径L3max容积式，单流束和多流束水表螺翼式水表DNDN容积式，单流束和多流束水表其他水表容积式，单流束和多流束水表螺翼式水表容积式，单流束和多流束水表螺翼式水表容积式，单流束和多流束水表螺翼式水表N15N155050280200135135115100300390N20N256565——150135130110320390N30N408080370225180135150120320410N50N60100100370250225135215140320440—N100125125———135—140—440N100N150150150500300240175230180400500N250200200350108200500N400250250400210220500N600300300450240250500N1000400400550290320500N1500500500800365380520N25006006001000390450600N40008008001200510550700112）水表代号与常用流量之间的关系以m3/h表示的常用流量qp的数值原则上应至少等于水表代号Ｎ相对应的数字。3）公称口径和水表代号之间的关系如表1和表2所规定的，公称口径及总尺寸原则上是与水表代号有关。对于某一给定的公称口径，只要满足计量要求，允许采用表中与其直接相邻的较大或较小公称口径。在这种情况下，水表不仅应标志N的数值，而且还应标志其DN。在水表进口和出口的连接端应是相同的。4）螺纹连接水表连接端的螺纹应符合GB7307的规定。其数值由表１给出。螺纹端连接的水表，其接管长度和螺纹应符合表３的规定。螺纹应符合ＧB7306的规定。表3螺纹端连接的水表——接管长度和螺纹公称口径DN接管长度L4公差±1螺纹有效长度L5螺纹D1152025324045505860621416182022R1/2R3/4R1R13/4R11/25）法兰连接法兰连接端应符合GB4216．4的要求。为了便于安装和拆卸，制造厂应在法兰背面留出一个合理的空隙。2.1.2指示装置1）一般要求功能指示装置应提供一个便于读数、可靠和明确直观的体积流量总量的示值。指示装置必须包含有用于检定试验和校验的直观装置。指示装置可...
