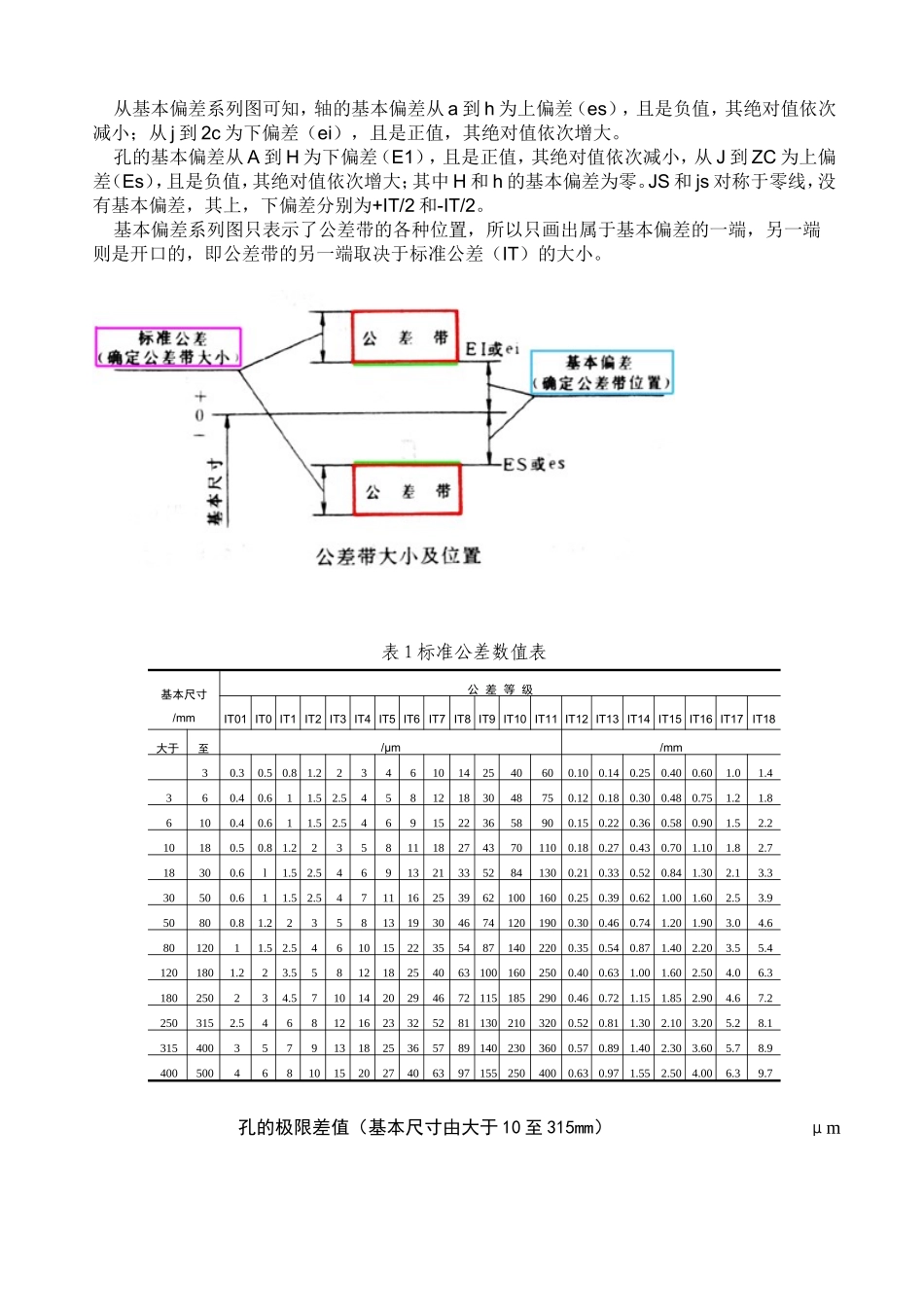

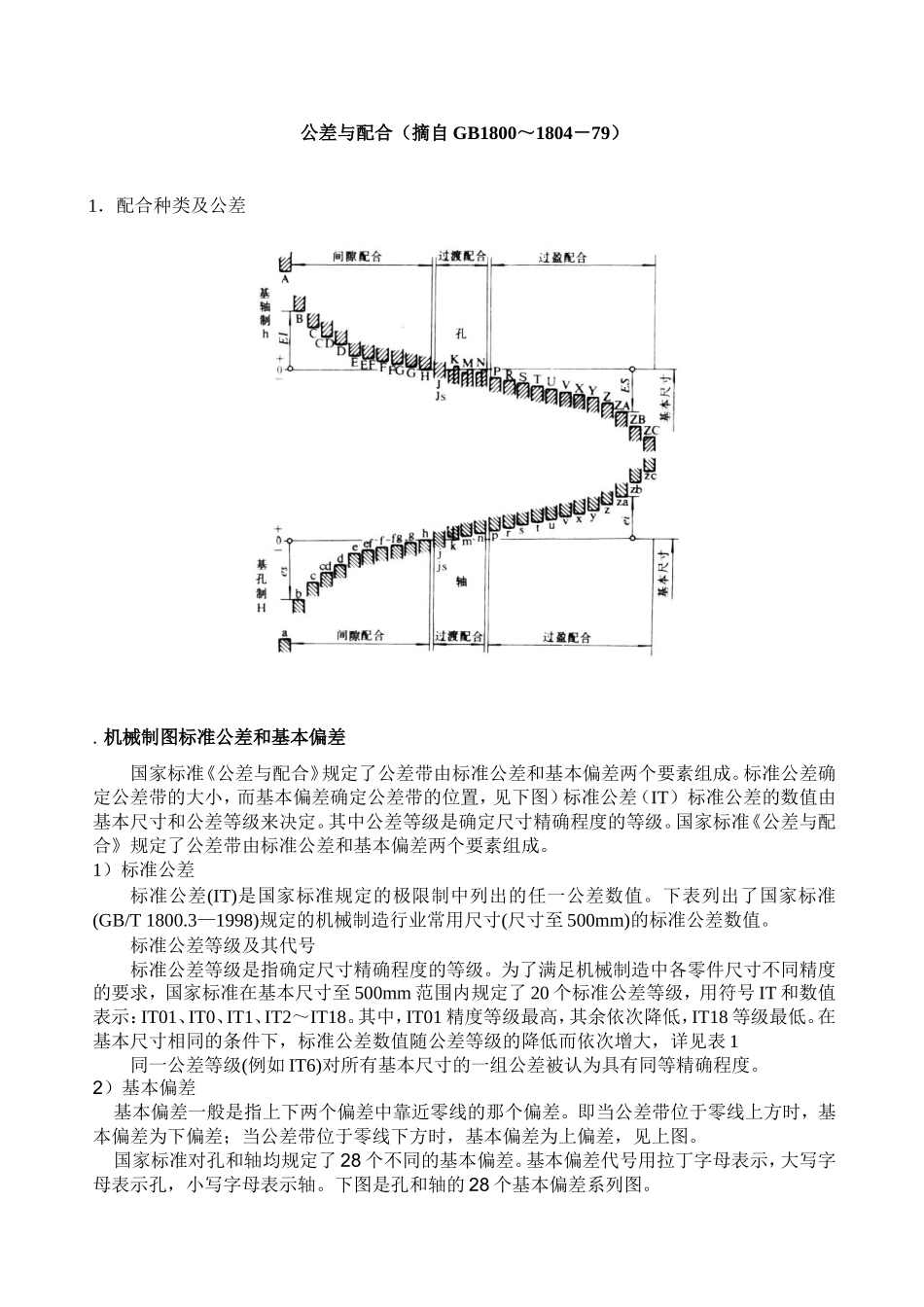

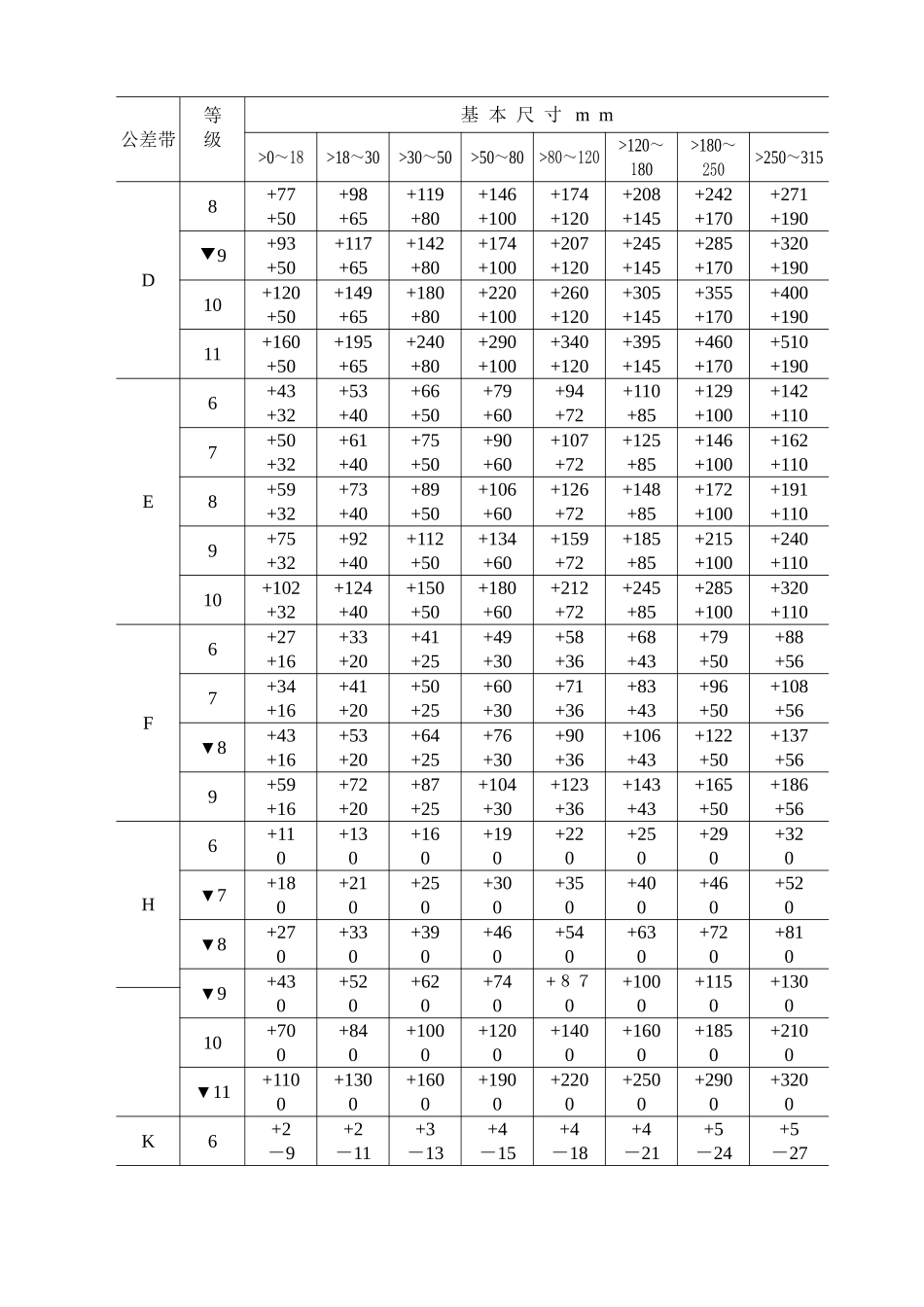

公差与配合（摘自GB1800～1804－79）1．配合种类及公差.机械制图标准公差和基本偏差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。其中公差等级是确定尺寸精确程度的等级。国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。1）标准公差标准公差(IT)是国家标准规定的极限制中列出的任一公差数值。下表列出了国家标准(GB/T1800.3—1998)规定的机械制造行业常用尺寸(尺寸至500mm)的标准公差数值。标准公差等级及其代号标准公差等级是指确定尺寸精确程度的等级。为了满足机械制造中各零件尺寸不同精度的要求，国家标准在基本尺寸至500mm范围内规定了20个标准公差等级，用符号IT和数值表示：IT01、IT0、IT1、IT2～IT18。其中，IT01精度等级最高，其余依次降低，IT18等级最低。在基本尺寸相同的条件下，标准公差数值随公差等级的降低而依次增大，详见表1同一公差等级(例如IT6)对所有基本尺寸的一组公差被认为具有同等精确程度。2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。国家标准对孔和轴均规定了28个不同的基本偏差。基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。下图是孔和轴的28个基本偏差系列图。从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。表1标准公差数值表基本尺寸/mm公差等级IT01IT0IT1IT2IT3IT4IT5IT6IT7IT8IT9IT10IT11IT12IT13IT14IT15IT16IT17IT18大于至/µm/mm30.30.50.81.2234610142540600.100.140.250.400.601.01.4360.40.611.52.545812183048750.120.180.300.480.751.21.86100.40.611.52.546915223658900.150.220.360.580.901.52.210180.50.81.2235811182743701100.180.270.430.701.101.82.718300.6l1.52.546913213352841300.210.330.520.841.302.13.330500.611.52.54711162539621001600.250.390.621.001.602.53.950800.81.2235813193046741201900.300.460.741.201.903.04.68012011.52.5461015223554871402200.350.540.871.402.203.55.41201801.223.55812182540631001602500.400.631.001.602.504.06.3180250234.571014202946721151852900.460.721.151.852.904.67.22503152.54681216233252811302103200.520.811.302.103.205.28.131540035791318253657891402303600.570.891.402.303.605.78.9400500468101520274063971552504000.630.971.552.504.006.39.7孔的极限差值（基本尺寸由大于10至315mm）μm公差带等级基本尺寸mm>0～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315D8+77+50+98+65+119+80+146+100+174+120+208+145+242+170+271+190▼9+93+50+117+65+142+80+174+100+207+120+245+145+285+170+320+19010+120+50+149+65+180+80+220+100+260+120+305+145+355+170+400+19011+160+50+195+65+240+80+290+100+340+120+395+145+460+170+510+190E6+43+32+53+40+66+50+79+60+94+72+110+85+129+100+142+1107+50+32+61+40+75+50+90+60+107+72+125+85+146+100+162+1108+59+32+73+40+89+50+106+60+126+72+148+85+172+100+191+1109+75+32+92+40+112+50+134+60+159+72+185+85+215+100+240+11010+102+32+124+40+150+50+180+60+212+72+245+85+285+100+320+110F6+27+16+33+20+41+25+49+30+58+36+68+43+79+50+88+567+34+16+41+20+50+25+60+30+71+36+83+43+96+50+108+56▼8+43+16+53+20+64+25+76+30+...
