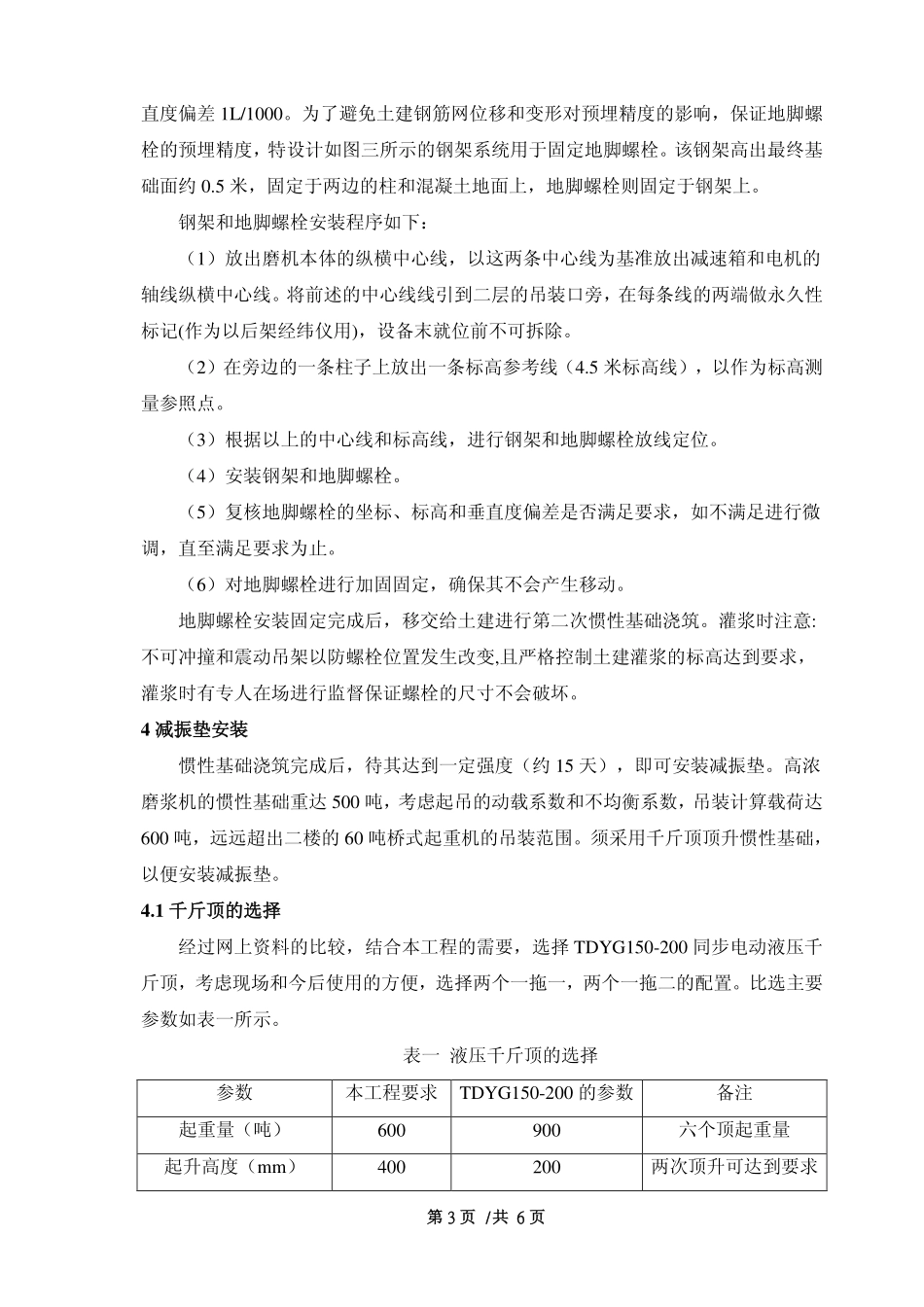

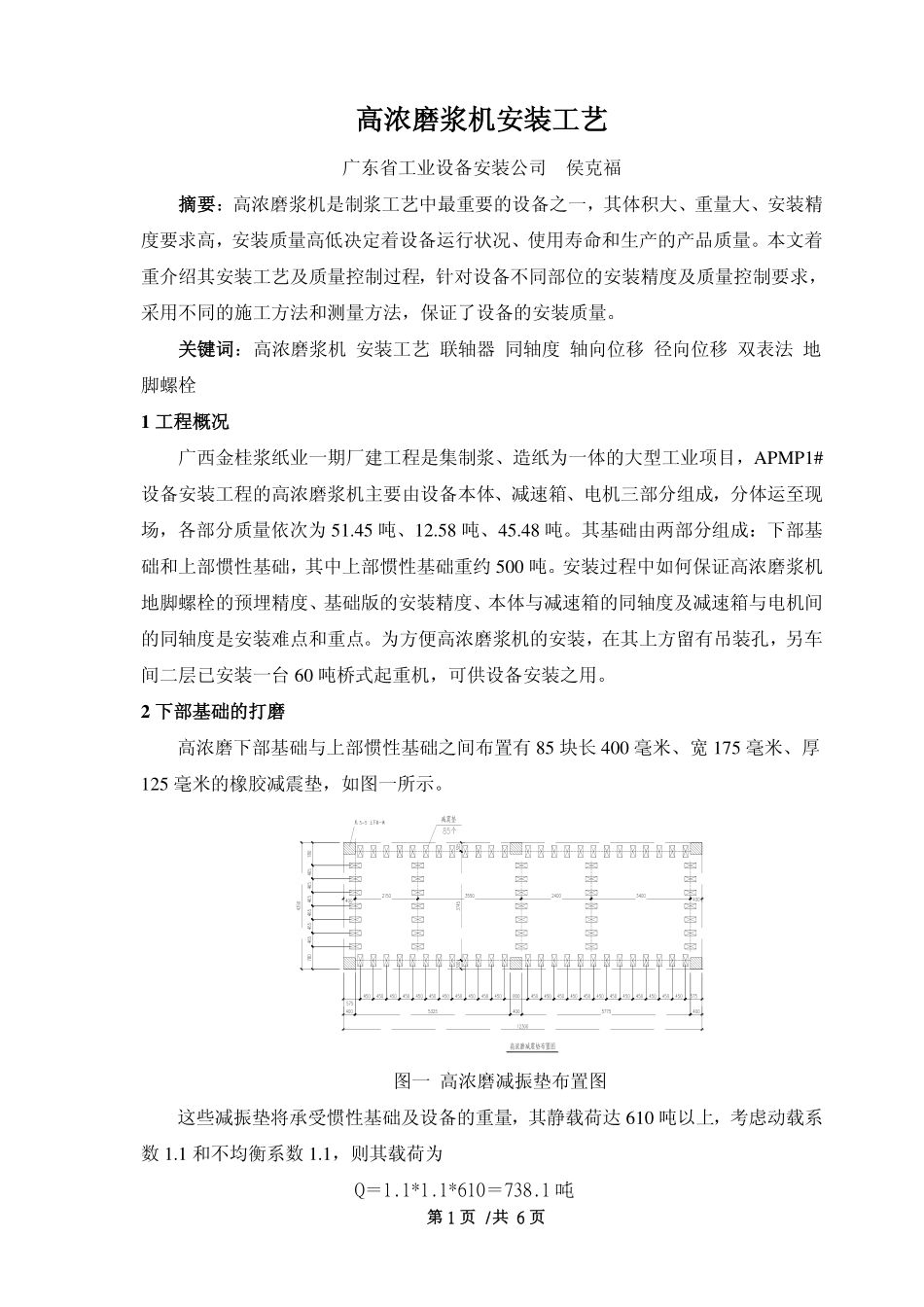

第1页/共6页高浓磨浆机安装工艺广东省工业设备安装公司侯克福摘要：高浓磨浆机是制浆工艺中最重要的设备之一，其体积大、重量大、安装精度要求高，安装质量高低决定着设备运行状况、使用寿命和生产的产品质量。本文着重介绍其安装工艺及质量控制过程，针对设备不同部位的安装精度及质量控制要求，采用不同的施工方法和测量方法，保证了设备的安装质量。关键词：高浓磨浆机安装工艺联轴器同轴度轴向位移径向位移双表法地脚螺栓1工程概况广西金桂浆纸业一期厂建工程是集制浆、造纸为一体的大型工业项目，APMP1#设备安装工程的高浓磨浆机主要由设备本体、减速箱、电机三部分组成，分体运至现场，各部分质量依次为51.45吨、12.58吨、45.48吨。其基础由两部分组成：下部基础和上部惯性基础，其中上部惯性基础重约500吨。安装过程中如何保证高浓磨浆机地脚螺栓的预埋精度、基础版的安装精度、本体与减速箱的同轴度及减速箱与电机间的同轴度是安装难点和重点。为方便高浓磨浆机的安装，在其上方留有吊装孔，另车间二层已安装一台60吨桥式起重机，可供设备安装之用。2下部基础的打磨高浓磨下部基础与上部惯性基础之间布置有85块长400毫米、宽175毫米、厚125毫米的橡胶减震垫，如图一所示。图一高浓磨减振垫布置图这些减振垫将承受惯性基础及设备的重量，其静载荷达610吨以上，考虑动载系数1.1和不均衡系数1.1，则其载荷为Q＝1.1*1.1*610＝738.1吨第2页/共6页每个减振垫的载荷为：Q1=738.1/85＝8.68吨。由于每个橡胶垫的受力都比较大，为保证减振垫的受力均衡及有足够的承压面积，要求与减振垫接触的基础面平整度偏差为±0.5毫米以内。须用水磨机对下部基础上表面进行打磨处理，以满足平面度要求。打磨时宜分数次打磨，第一次打磨前先用水准仪测量基础面各点标高（以各减振垫位置作为测量点），做好记录，打磨时以最低点的标高为准初步打磨基础。为便于打磨，以基础四边及中间三组减振垫位置打磨成带状凹穴，凹穴宽度稍大于减振垫长度400毫米。初步打磨后用水准仪测量各点标高并做记录，根据测量结果对标高平面度超过允许范围的点位置再进行打磨，如此反复，记录下每次打磨的数据，直到各点都符合要求为止。基础打磨符合要求后，按照图一所示的位置在基础上画出减震垫的安装位置，以便浇筑惯性基础后安装减震垫。然后在基础上铺一层约两厘米厚（根据打磨深度调整）的细沙，使基础上表面相平，然后在沙子上铺一层2毫米厚的钢板，并在钢板上铺一层塑料薄膜（方便以后钢板与基础的脱离）。完成以上这些工作后就可移交给土建做上部惯性基础。3地脚螺栓预埋上部惯性基础高达3.3米以上(上表面不等高)，土建浇筑分两次完成，土建第一次浇筑完成后，我方的工作就是准确预埋设备本体的8套φ42×1130米的套筒预埋式地脚螺栓和减速箱的8套φ36×1000米的套筒预埋式地脚螺栓，电机的地脚螺栓是预留孔，无需预埋。设备各部份地脚螺栓、基础板平面布置图如图二所示。图二高浓磨电机、减速箱、设备本体地脚螺栓及基础板平面布置图预埋地脚螺栓的精度要求：地脚螺栓坐标偏差±2mm，标高偏差0～-5mm，垂第3页/共6页直度偏差1L/1000。为了避免土建钢筋网位移和变形对预埋精度的影响，保证地脚螺栓的预埋精度，特设计如图三所示的钢架系统用于固定地脚螺栓。该钢架高出最终基础面约0.5米，固定于两边的柱和混凝土地面上，地脚螺栓则固定于钢架上。钢架和地脚螺栓安装程序如下：（1）放出磨机本体的纵横中心线，以这两条中心线为基准放出减速箱和电机的轴线纵横中心线。将前述的中心线线引到二层的吊装口旁，在每条线的两端做永久性标记(作为以后架经纬仪用)，设备末就位前不可拆除。（2）在旁边的一条柱子上放出一条标高参考线（4.5米标高线），以作为标高测量参照点。（3）根据以上的中心线和标高线，进行钢架和地脚螺栓放线定位。（4）安装钢架和地脚螺栓。（5）复核地脚螺栓的坐标、标高和垂直度偏差是否满足要求，如不满足进行微调，直至满足要求为止。（6）对地脚螺栓进行加固固定，确保其不会产生移动。地脚螺栓安装固定完成后，移交给土建进行第二次惯性基础浇筑。灌浆时注意:不可冲撞和震动吊架以防螺栓...
