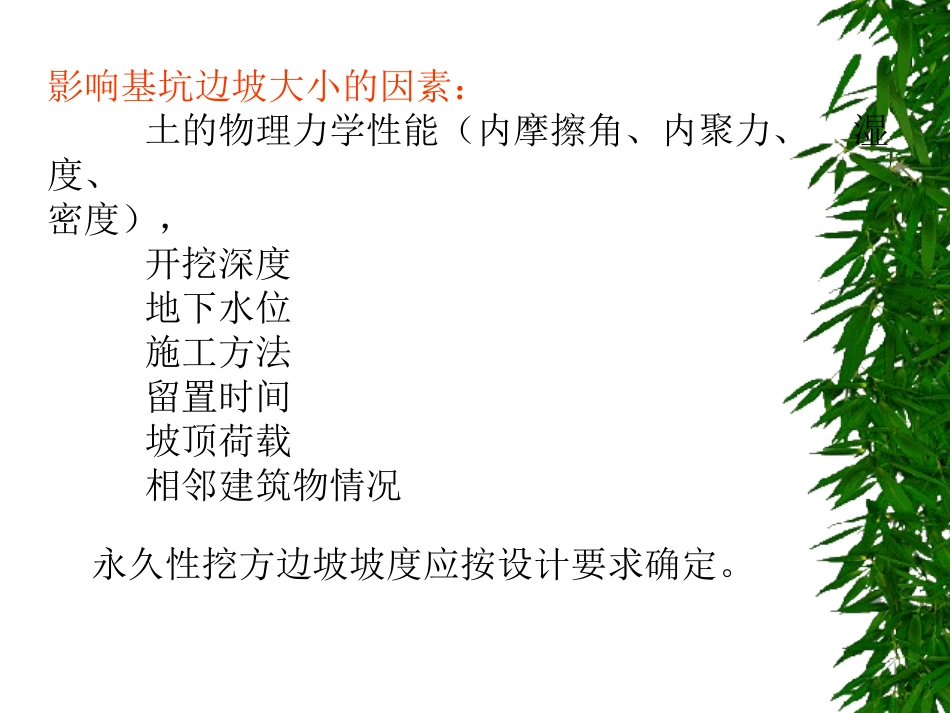

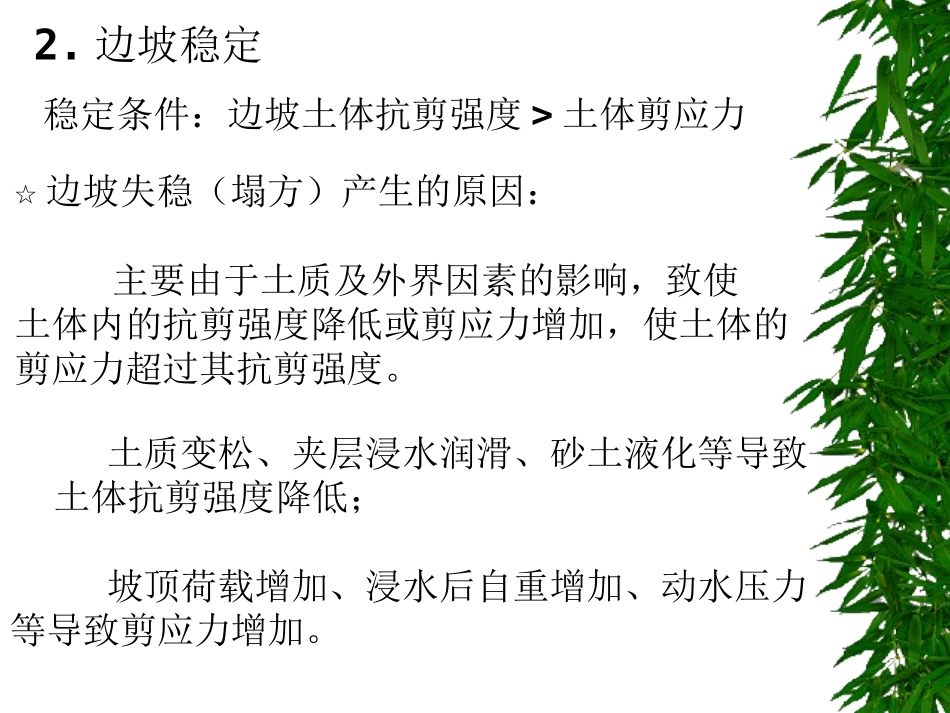

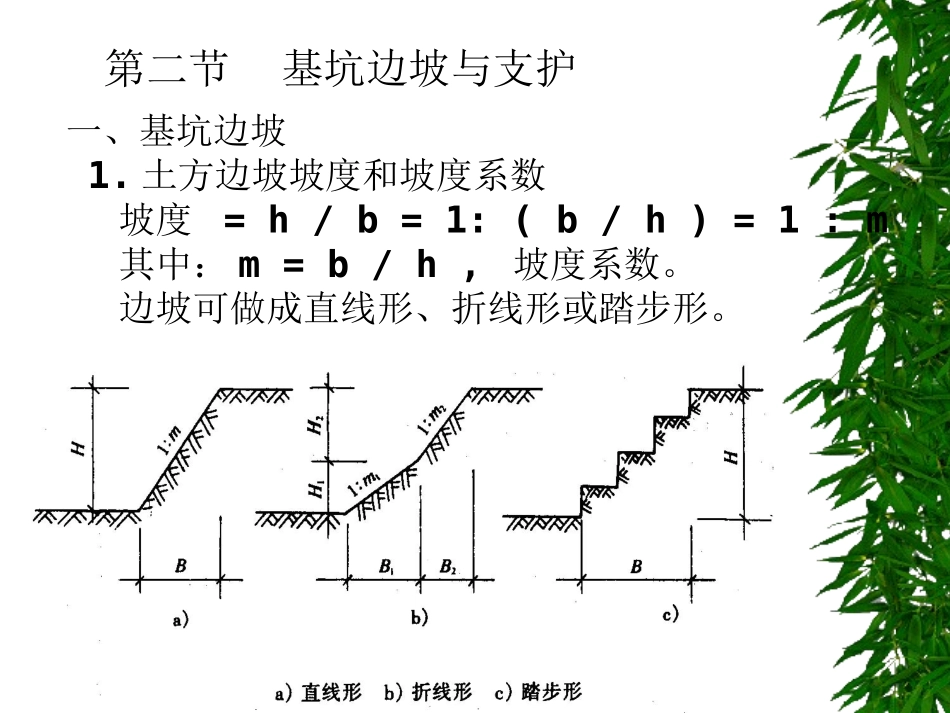

第二节基坑边坡与支护一、基坑边坡1.土方边坡坡度和坡度系数坡度=h/b=1:(b/h)=1:m其中：m=b/h,坡度系数。边坡可做成直线形、折线形或踏步形。影响基坑边坡大小的因素：土的物理力学性能（内摩擦角、内聚力、湿度、密度），开挖深度地下水位施工方法留置时间坡顶荷载相邻建筑物情况永久性挖方边坡坡度应按设计要求确定。2.边坡稳定稳定条件：边坡土体抗剪强度>土体剪应力☆边坡失稳（塌方）产生的原因：主要由于土质及外界因素的影响，致使土体内的抗剪强度降低或剪应力增加，使土体的剪应力超过其抗剪强度。土质变松、夹层浸水润滑、砂土液化等导致土体抗剪强度降低；坡顶荷载增加、浸水后自重增加、动水压力等导致剪应力增加。☆预防边坡失稳（塌方）的措施①科学正确的设置边坡大小②施工中做好地面水的排除工作③良好的降水措施，并持续至坑内回填土完成④注意季节施工中边坡的防护⑤必要时设置基坑支护结构3.边坡防护方法：抹水泥砂浆护坡；挂网喷射混凝土护坡；浆砌片石护坡。二、基坑支护支护结构类型重力式支护结构非重力式支护结构悬臂式支护结构撑锚式支护结构挡墙冠梁撑锚体系钢板桩混凝土灌注桩挡墙深层搅拌水泥土桩挡墙加筋水泥土桩挡墙地下连续墙坑内支撑体系坑外拉锚体系深层搅拌水泥土桩、水泥旋喷桩等。（一）支护结构的类型1.挡墙⑴钢板桩类型：平板式，波浪式等。优点：成本低，速度快。缺点：坚硬土质打设困难、刚度低适用范围：基坑深度3－4M，软土地层⑵混凝土灌注桩挡墙优点：工艺简单、成本低、无噪音、无挤土、平面布置灵活。缺点：整体性较差，需设冠梁。布置形式：间隔式、交错相接排列。适用范围：基坑深度8－12M⑶深层搅拌水泥土桩挡墙优点：振动小、噪音低、速度快、成本低无挤土、平面布置灵活。缺点：抗拉强度低、宽度一般较大。布置形式：壁式、块式、格栅式。适用范围：基坑深度6M以内⑷加筋水泥土桩挡墙（SMW工法）桩顶图片即在水泥搅拌桩内插入H型钢。适用范围：基坑深度8－10M以内。⑸地下连续墙现场录像优点：整体性好、刚度大、变形小、振动小、噪音低、无挤土、适用性广。缺点：需专用设备、施工技术要求高、难度大、造价高。适用范围：高地下水位的深基坑软土地基、和临近有建筑物、道路及市政设施的深基坑。2.冠梁概念：在混凝土灌注桩、水泥土墙、地下连续墙等顶部设置的一道钢筋混凝土连梁，称为冠梁，也称为压顶梁。施工注意事项：清除顶部浮浆、钢筋伸入冠梁、宽度不小于墙厚、高度不小于400mm、构造配筋、混凝土强度大于C20。3.撑锚体系（实图片例）作用：改善挡墙受力状态，减少其变形和移位（1）坑内支撑体系（钢结构、混凝土结构等）（2）坑外拉锚体系（二）支护结构的施工（4种）1.钢板桩的施工检验与校正安装导架打设打设方法：单独打入法：易向一边倾斜，累计误差不易纠正。围檩插桩法（屏风式）：可保证平面尺寸精确和钢板桩垂直度，施工速度慢，不经济。优点：减少累积误差现场录像---钢板桩振动沉桩2.深层搅拌水泥土桩的施工（1）施工机具：深层搅拌机（单、双、多轴）、灰浆搅拌机、贮浆桶、灰浆泵等。（2）施工工艺：定位预搅下沉制备水泥浆喷浆搅拌提升重复下沉搅拌成桩与施工工艺流程：“”“”成桩工艺可采用二搅一喷或四搅二喷“”或六搅三喷工艺。现场录像搅拌桩机动画主要依据水泥掺入比及土质情况而定。“”四搅二喷的施工工艺流程如下页图。“”当采用二次喷浆，四次搅拌工艺时可在图示步骤（e）作业时也进行注浆，以后再重复（d）与（e）的过程。“一次喷浆，二次搅拌”工艺流程（a）定位；（b）预埋下沉；（c）提升喷浆搅拌；（d）重复下沉搅拌（e）重复提升搅拌；（f）成桩结束（3）深层搅拌桩施工质量检查与控制：①、检查水泥及外掺剂质量，水泥浆按设计配合比拌制。②、配置水泥流量计以控制水泥浆注入量。③、检查桩位，偏差值＜50mm≤；垂直度1.5。④、按设计要求施工，严格控制机头下沉和提升速度，均匀喷浆。⑤、严格控制桩长和标高。桩底标高±200mm,桩顶标高－50mm,＋100mm。⑥、相邻桩要搭接施工(搭接长度≥200mm)和连续施工。⑦、施工结束后检查桩体强度。3.土层锚杆的施工（1）构造：锚头、套管...
