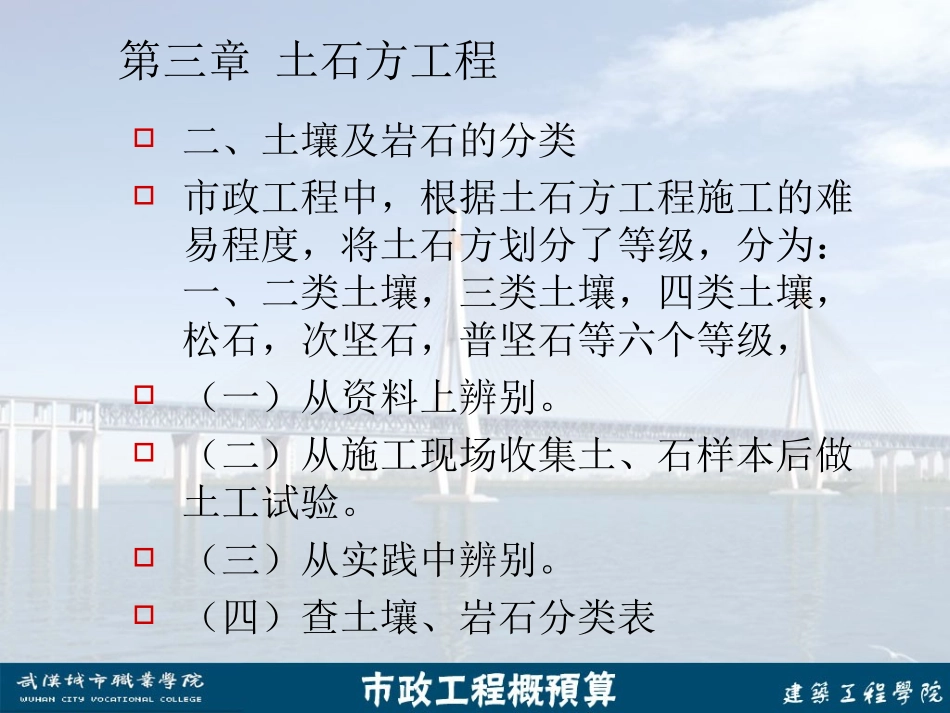

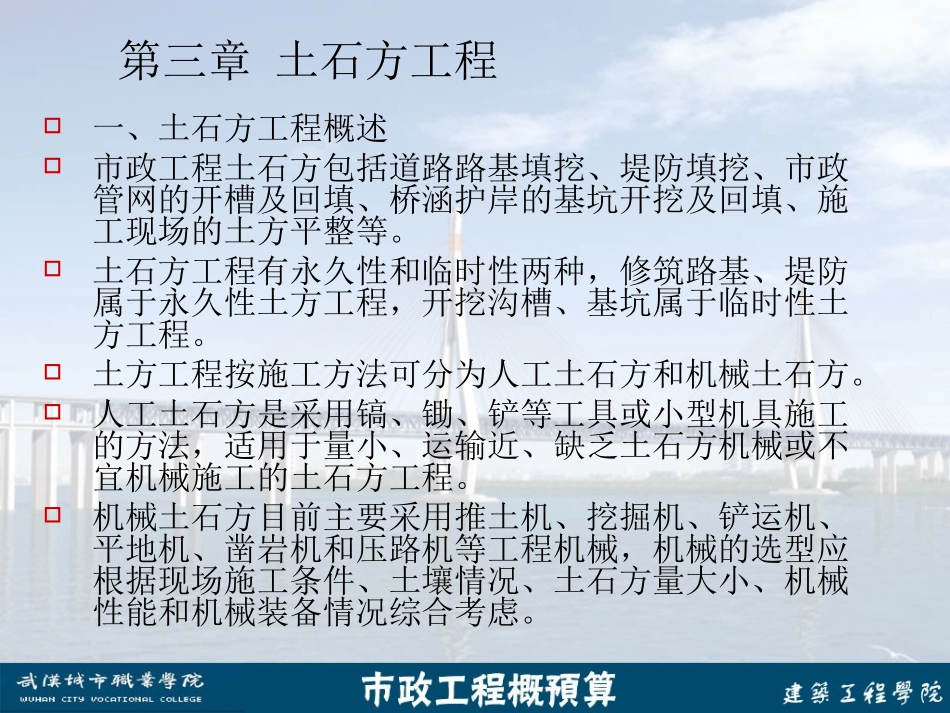

第三章土石方工程一、土石方工程概述市政工程土石方包括道路路基填挖、堤防填挖、市政管网的开槽及回填、桥涵护岸的基坑开挖及回填、施工现场的土方平整等。土石方工程有永久性和临时性两种，修筑路基、堤防属于永久性土方工程，开挖沟槽、基坑属于临时性土方工程。土方工程按施工方法可分为人工土石方和机械土石方。人工土石方是采用镐、锄、铲等工具或小型机具施工的方法，适用于量小、运输近、缺乏土石方机械或不宜机械施工的土石方工程。机械土石方目前主要采用推土机、挖掘机、铲运机、平地机、凿岩机和压路机等工程机械，机械的选型应根据现场施工条件、土壤情况、土石方量大小、机械性能和机械装备情况综合考虑。第三章土石方工程二、土壤及岩石的分类市政工程中，根据土石方工程施工的难易程度，将土石方划分了等级，分为：一、二类土壤，三类土壤，四类土壤，松石，次坚石，普坚石等六个等级，（一）从资料上辨别。（二）从施工现场收集土、石样本后做土工试验。（三）从实践中辨别。（四）查土壤、岩石分类表第三章土石方工程三、土的性质（一）天然含水量土的天然含水量表示土的干湿程度，是指天然状态下，土中水的重量与土颗粒重量之比。土的含水量越大，土越潮湿，对施工越不利。（二）可松性与土方体积折算土体经开挖后，组织被破坏，体积增加，即使夯实也无法恢复其原来体积的性质，称为土的可松性，用可松性系数表示。开挖后松散状态下的体积称为虚方体积，回填后未经夯实的体积，称为松填体积。各种状态土方体积与天然状态体积之比，叫做土的可松性系数。根据可松性系数，各种状态土的体积可按定额规定进行折算。第三章土石方工程四、石方爆破爆破是开挖石方工程的重要方法，它是利用化学物品（炸药）爆炸时所产生的大量热能和高压气体，改变或破坏其周围岩石，然后通过清理石渣，达到设计要求的断面形状。爆破工序有打眼、装药、堵塞与起爆。（一）打眼（孔）1.人工打眼：工具主要是钢钎、冲钎、铁锤和掏勺。2.机械打眼：机具主要是手持式风动凿岩机（手风钻）、风镐（铲）和空压机及风管等。钻孔达到要求深度后，将孔内的石粉细渣冲净、吹干，并将孔口封盖，以便装药。（二）爆破材料爆破材料包括炸药、雷管、导火索、导爆索（管）等。1.炸药常用的炸药种类有：硝铵炸药、硝化甘油炸药及黑火药等。2.雷管（1）火雷管（2）电雷管3.导爆索4.导爆管（三）炮眼爆破法第三章土石方工程五、土石方工程施工机械六、土石方工程放坡与支撑的计算土方开挖时，为了防止塌方，保证施工顺利进行，其土体边壁应采取稳定措施。常用方法是放坡和支撑。第三章土石方工程（一）放坡在场地比较开阔的情况下开挖土方时，可以优先采用放坡的方式保持边坡的稳定。放坡的坡度以放坡宽度B与挖土深度H之比表示，即K＝B/H，式中K为放坡系数，如图3.1.11所示。坡度通常用1：K表示，显然，1：K=H：B。第三章土石方工程（二）支撑在需要放坡的工程中，由于边壁周围受道路或建筑物等限制而不能放坡时，为防止垂直开挖的土体边壁坍塌，应采用支护结构对侧壁进行支撑。支护结构的形式分为支挡土板和支护桩，支挡土板最为常用，如图3.1.12所示。第三章土石方工程（三）工作面和开挖断面尺寸1.工作面工作面是指工人施工操作或模板所需增加的开挖断面，与基础材料和施工工序有关。2.开挖断面尺寸开挖断面宽度是由基础（垫层）底设计宽度、开挖方式、基础材料及做法所决定的。开挖断面是计算土方工程量的一个基本参数。开挖断面通常有以下几种情况，如图3.1.13所示。第三章土石方工程图3.1.13开挖断面第三章土石方工程（1）放坡、留工作面设坡度为1：k，工作面每边宽c，基础垫层宽a，深度为h，则开挖断面宽B(放线宽）：B＝a＋2c＋2kh（2）双面支挡土板、留工作面每一侧支挡土板的宽按100mm计算。工作面宽c，基础垫层宽a，则开挖断面宽B：B＝a＋2c＋200如果单面支挡土板，则B＝a＋2c＋100（3）不放坡、不支撑、留工作面当基础垫层砼原槽浇筑时，可以利用垫层顶面宽作为工作面，因此开挖断...
