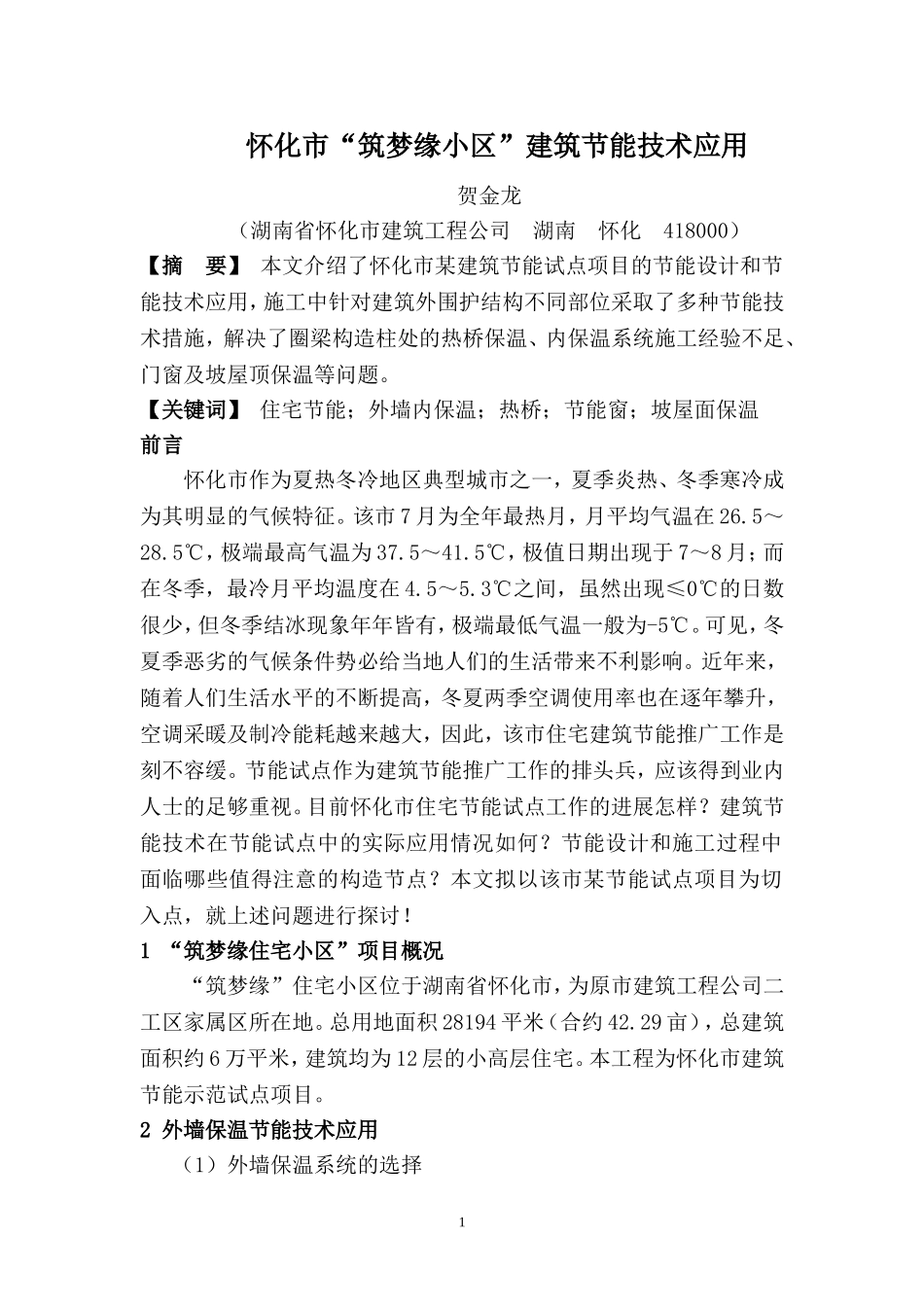

怀化市“筑梦缘小区”建筑节能技术应用贺金龙（湖南省怀化市建筑工程公司湖南怀化418000）【摘要】本文介绍了怀化市某建筑节能试点项目的节能设计和节能技术应用，施工中针对建筑外围护结构不同部位采取了多种节能技术措施，解决了圈梁构造柱处的热桥保温、内保温系统施工经验不足、门窗及坡屋顶保温等问题。【关键词】住宅节能；外墙内保温；热桥；节能窗；坡屋面保温前言怀化市作为夏热冬冷地区典型城市之一，夏季炎热、冬季寒冷成为其明显的气候特征。该市7月为全年最热月，月平均气温在26.5～28.5℃，极端最高气温为37.5～41.5℃，极值日期出现于7～8月；而在冬季，最冷月平均温度在4.5～5.3℃之间，虽然出现≤0℃的日数很少，但冬季结冰现象年年皆有，极端最低气温一般为-5℃。可见，冬夏季恶劣的气候条件势必给当地人们的生活带来不利影响。近年来，随着人们生活水平的不断提高，冬夏两季空调使用率也在逐年攀升，空调采暖及制冷能耗越来越大，因此，该市住宅建筑节能推广工作是刻不容缓。节能试点作为建筑节能推广工作的排头兵，应该得到业内人士的足够重视。目前怀化市住宅节能试点工作的进展怎样？建筑节能技术在节能试点中的实际应用情况如何？节能设计和施工过程中面临哪些值得注意的构造节点？本文拟以该市某节能试点项目为切入点，就上述问题进行探讨！1“筑梦缘住宅小区”项目概况“筑梦缘”住宅小区位于湖南省怀化市，为原市建筑工程公司二工区家属区所在地。总用地面积28194平米（合约42.29亩），总建筑面积约6万平米，建筑均为12层的小高层住宅。本工程为怀化市建筑节能示范试点项目。2外墙保温节能技术应用（1）外墙保温系统的选择1外墙保温采用内保温系统，通过与外保温的对比发现：由于内保温系统的整个施工过程均在室内进行，相比而言，其技术性能要求没有外墙外保温严格，且内保温系统造价相对较低，符合开发商成本控制要求。（2）外墙保温材料的选择外墙保温材料选用台湾邱氏涂料公司生产的QS建筑保温砂浆，其在25℃气温条件下的导热系数为0.078W/(m·K)，符合相关标准的0.085W/(m·K)限值要求。主墙体保温构造层次如图2.1所示：图2.1外墙内保温主墙体构造详图（3）外墙内保温热桥处理外墙内保温系统最大的缺陷在于其无法很好的解决建筑外围护结构的热桥问题。热桥以往又称冷桥，现统一定名为热桥。热桥是指处在外墙和屋面等围护结构中的钢筋混凝土或金属梁、柱、肋等部位，因这些部位传热能力强，热流较密集，内表面温度较低，故称为热桥。常见的热桥如外墙周边的钢筋混凝土抗震柱、圈梁、门窗过梁，钢筋混凝土或金属屋面板中的边肋或小肋，以及金属玻璃窗幕墙中和金属窗中的金属框和框料等。对于热桥这样的节点部位，施工前将各节点大样详图做成图版悬挂在施工现场，按照大样详图进行检查验收。具体热桥处的保温处理措施构造详图如图2.2所示。经测试，此方法较好地解决了内保温固有的“热桥难处理”问题。2图2.2楼板热桥处节点保温构造详图（构造柱处热桥处理同此做法）（4）外墙内保温施工操作要点为了解决内保温系统施工经验不足的问题，项目组特别针对外墙内保温施工编制了专项施工方案，以确保施工质量达到标准要求。整个外墙内保温系统的施工严格按照“基层处理→墙面冲筋→QS保温砂浆抹灰→抗裂砂浆面层→装饰层”的流程进行。对于基层处理环节而言，抹灰前检查混凝土或墙体基体，对松动、灰浆不饱满的拼缝及梁板下的顶头缝，用1:1的水泥砂浆（内掺水重20%的108胶）填塞密室。混凝土表面的蜂窝孔洞，应先将松散不牢的石子去掉，浇水冲洗干净，用素灰和水泥砂浆交替抹到与基层面相平。对于墙面冲筋环节而言，根据保温层的厚度，将同等厚度的预制QS建筑保温砂浆板裁成30mm宽的小条，贴在墙上来控制抹灰厚度，达到冲筋的目的。冲筋应沿500mm水平线粘贴，向上每隔1m设一道水平筋，然后适当冲些竖筋，也可以用QS保温砂浆料直接冲筋。对于QS保温砂浆抹灰环节，根据设计要求进行分层操作，每次抹灰厚度不宜超过30mm，第一遍应压实，第二遍主要压实抹平。门窗洞口最少分两遍施工，其时间间隔应超过24小时。第一遍的施工厚度大于第二遍，以设计厚度相差1cm左...
