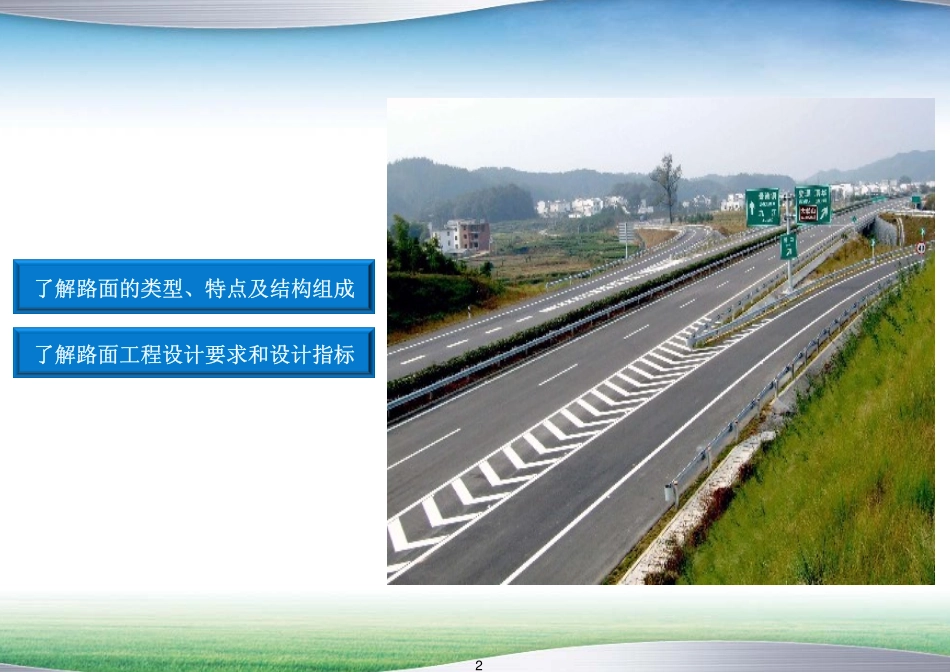

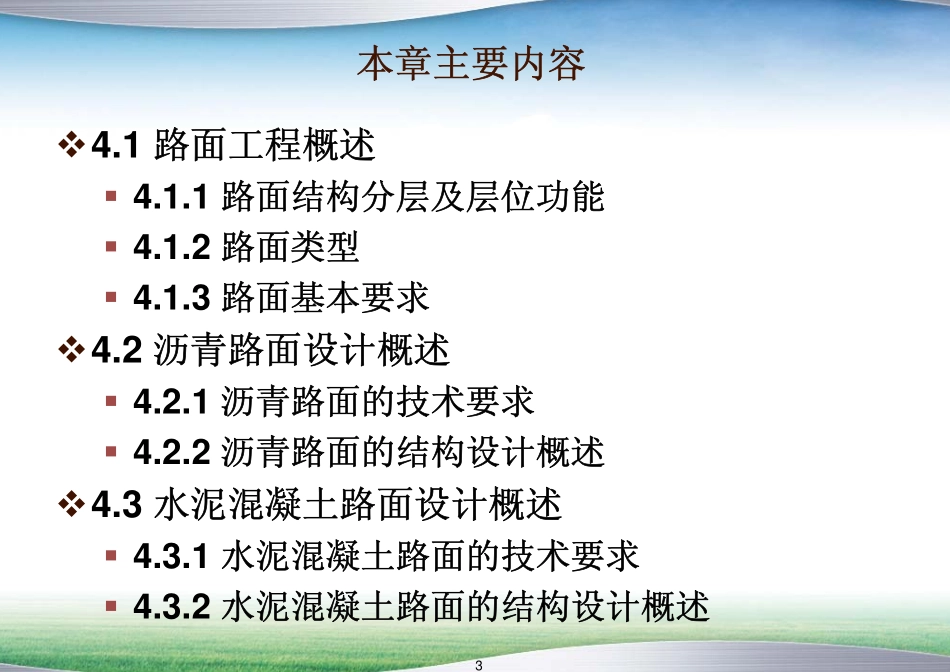

1道路工程第四讲路面工程2了解路面的类型、特点及结构组成了解路面工程设计要求和设计指标3本章主要内容�4.1路面工程概述�4.1.1路面结构分层及层位功能�4.1.2路面类型�4.1.3路面基本要求�4.2沥青路面设计概述�4.2.1沥青路面的技术要求�4.2.2沥青路面的结构设计概述�4.3水泥混凝土路面设计概述�4.3.1水泥混凝土路面的技术要求�4.3.2水泥混凝土路面的结构设计概述4�足够的强度和刚度�足够的稳定性�耐久性�平整度�抗滑性路面是道路的重要工程结构物，它铺筑在路基顶面，是用不同材料或混合料分层铺筑而成的供车辆行驶的一种层状结构物。路面结构直接承受车轮荷载，其质量好坏直接影响到道路的使用品质概念路面要求4.1路面工程概述5路面横断面形式a)槽式；b)全铺式1-路面；2-土路肩；3-路基；4-路缘石（测石）；5-加固路肩（硬路肩）路面结构及层位功能4.1路面工程概述64.1.1路面结构分层及层位功能路缘石垫层（或隔离层）加固路肩土路肩土路肩基层路基面层ii路拱横坡�面层：承受行车荷载、环境变化�基层：承重作用，应有足够的强度。分为上基层和下基层。�垫层：防水、防冻、扩散荷载应力作用，在土质较差、水温状况不良时设置垫层。7路面结构•面层：要保证结构强度、刚度、不透水性、温度稳定性、平整度、粗糙度和耐磨性。•联结层：加强面层与基层的联结，提高面层的抗疲劳能力。•基层：路面结构的承重层•底基层：重要道路和高速公路多采用。•垫层：在路基排水不良或有冻胀翻浆的路段设置。8�面层是直接同行车和大气接触的表面层次，它承受较大的行车荷载的垂直力、水平力和冲击力的作用，同时还受到降水的浸蚀和气温变化的影响�修筑面层所用的材料主要有：水泥混凝土、沥青混凝土、沥青碎（砾）石混合料、砂砾或碎石掺土或不掺土的混合料以及块料等4.1.1路面结构分层及层位功能9�基层主要承受由面层传来的车辆荷载的垂直力，并扩散到下面的垫层和土基层去，基层是路面结构中的承重层，它应具有足够的强度和刚度，并具有良好的扩散应力的能力�基层修筑材料主要是：结合料、稳定土或工业废渣组成的混合料、贫水泥混凝土、各种碎石等4.1.1路面结构分层及层位功能10�垫层介于土基与基层之间�功能是改善土基的湿度和温度状况，另—方面的功能是将基层传下的车辆荷载应力进一步加以扩散，以减小土基产生的应力和变形。同时也能阻止路基土挤入基层中，影响基层结构的性能�垫层材料分为两类�一类是由松散粒料�另一类是用水泥或石灰稳定土等修筑的稳定类垫层4.1.1路面结构分层及层位功能114.1.2路面类型�按面层材料分：�沥青路面、水泥混凝土路面、块料路面、粒料路面石灰或水泥稳定土、砂石、废渣石灰或水泥稳定土、砂石、废渣垫层石灰或水泥稳定土、天然砂石素混凝土、水泥－粉煤灰稳定粒料、沥青碎石、水结或泥灰结碎石、级配砾石素混凝土、水泥－粉煤灰稳定粒料、沥青碎石、水结或泥灰结碎石、级配砾石水泥－粉煤灰稳定粒料、沥青碎石、沥青稳定土或碎石、水结或泥灰结碎石、级配砾石基层泥结碎石、级配砾石、粒料改善土整齐块石、半整齐块石、混凝土块料普通混凝土、钢筋混凝土、预应力混凝土沥青混凝土、沥青碎石、沥青表面处治面层粒料路面块料路面混凝土路面沥青路面结构层次124.1.2路面类型�按技术条件及面层类型不同，可分为：�高级路面、次高级路面、中级路面、低级路面。四级粒料改善土低级路面三级四级碎（砾）石（泥结或级配）及其他粒料中级路面二级三级沥青贯入式沥青上拌下贯式热拌沥青碎（砾）石混合料沥青表面处治次高级路面高速公路、一级和二级、城市快速路、主干道水泥混凝土路面沥青混凝土路面热拌沥青碎石高级路面适用的道路等级面层类型路面等级�按工作特性分：柔性路面、刚性路面、半刚性路面13沥青路面是采用沥青材料作结合料，粘结矿料或混合料修筑面层与各类基层和垫层的路面结构沥青施工图片沥青路面概念4.2沥青路面141.表面平整，行车舒适2.沥青路面强度可调节，以适应不同交通量需求3.透水性小，结构强度高4.施工简便，易于修补沥青路面优点4.2沥青路面沥青路面缺点1.抗弯拉强度低2.温度稳定性差3.施工受季节和气温影...
