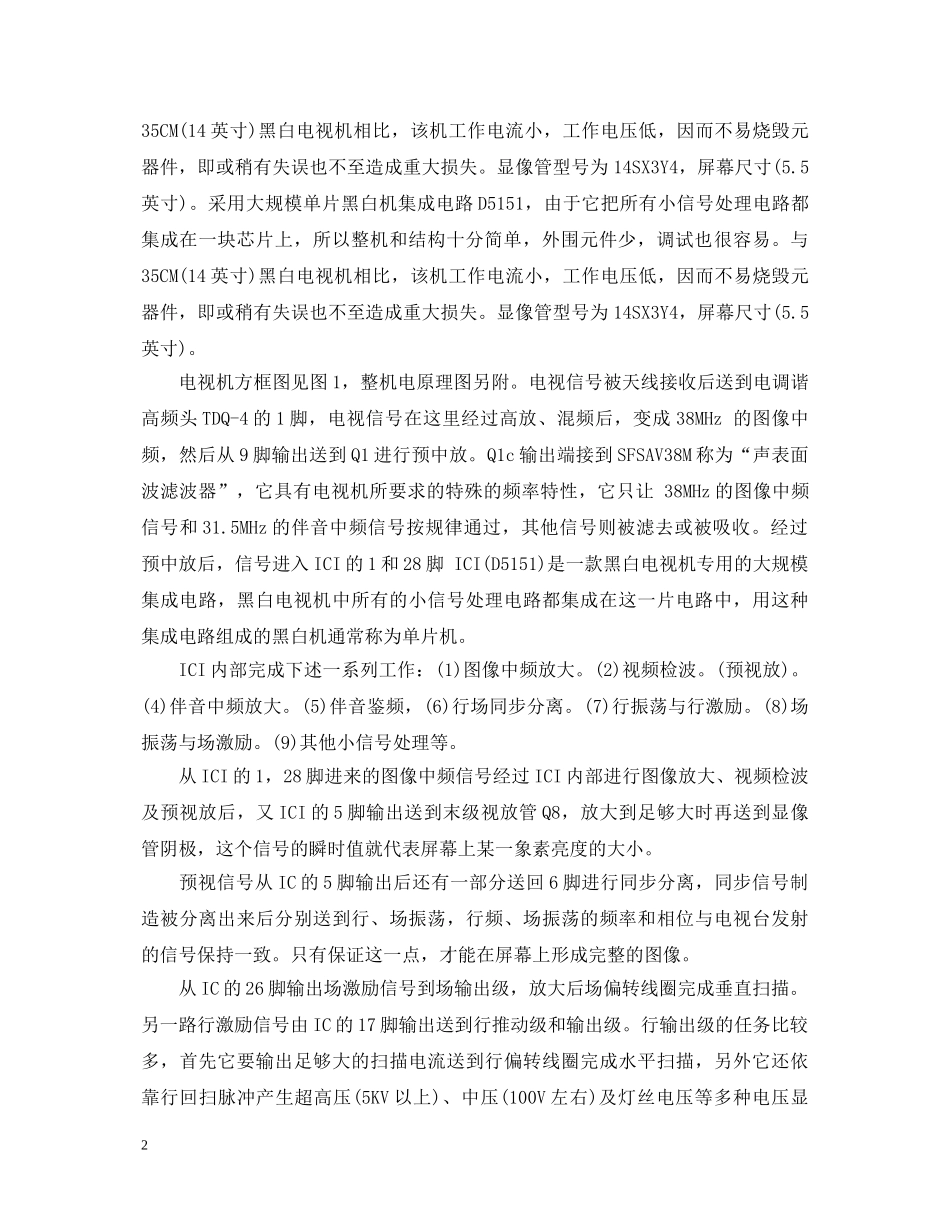

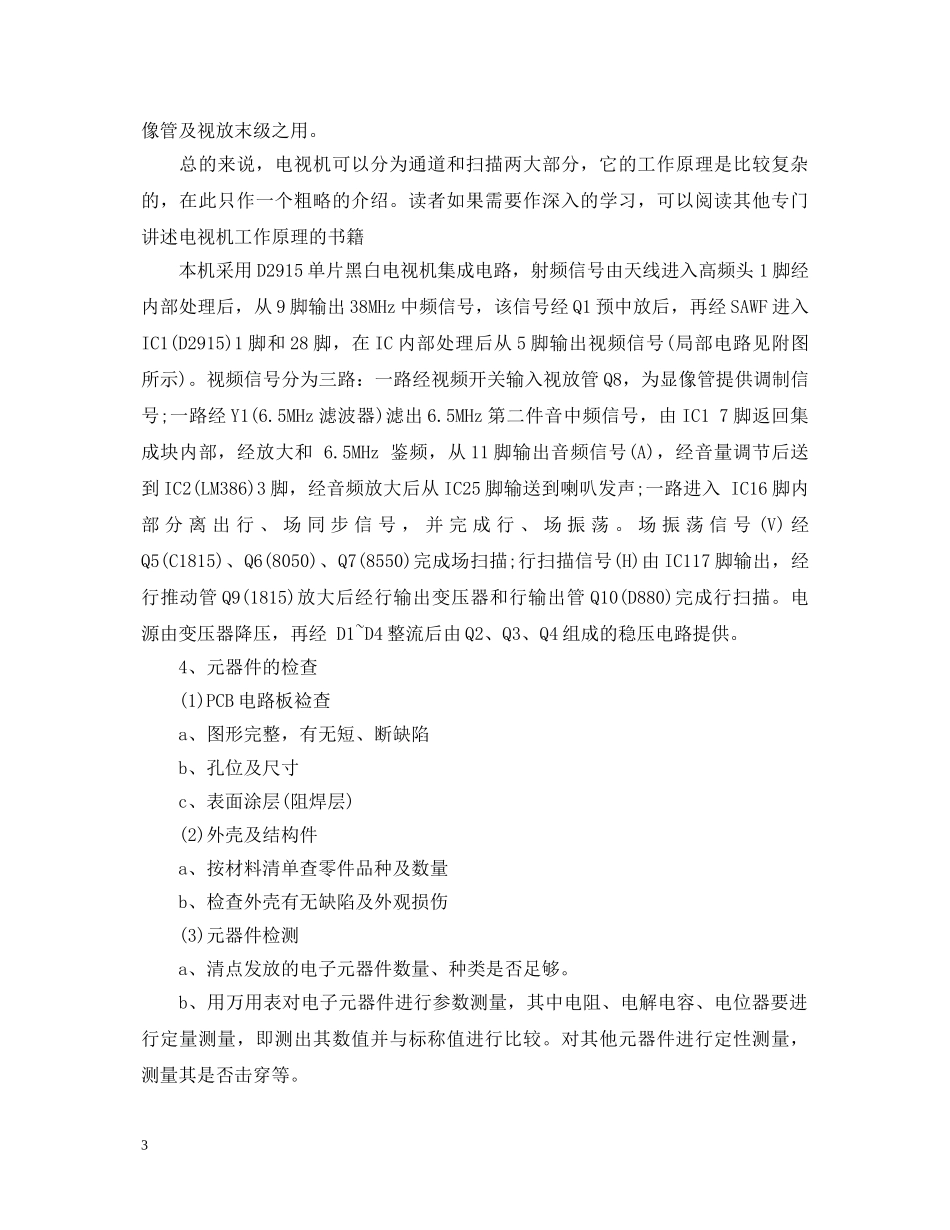

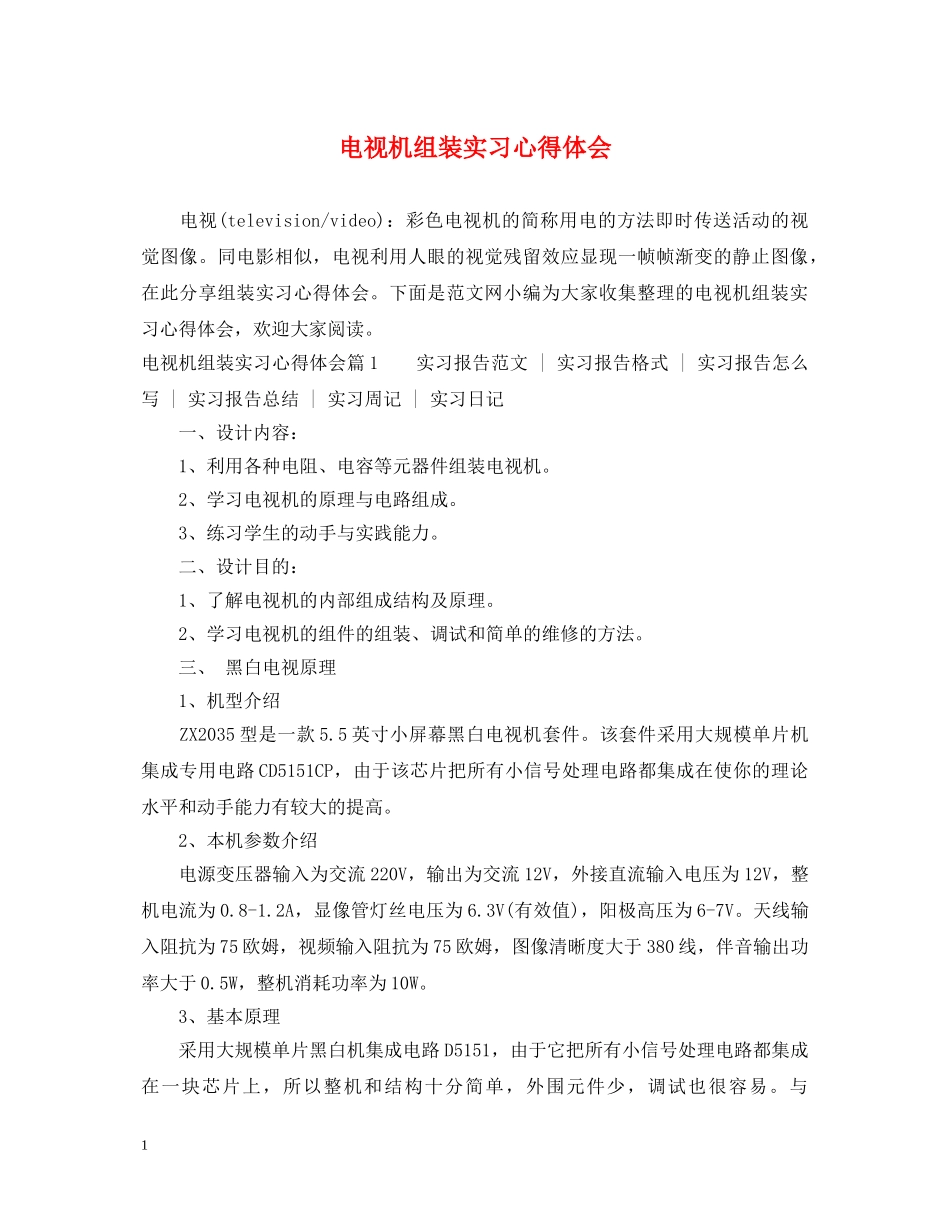

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。电视机组装实习心得体会电视(television/video)：彩色电视机的简称用电的方法即时传送活动的视觉图像。同电影相似，电视利用人眼的视觉残留效应显现一帧帧渐变的静止图像，在此分享组装实习心得体会。下面是范文网小编为大家收集整理的电视机组装实习心得体会，欢迎大家阅读。电视机组装实习心得体会篇1实习报告范文|实习报告格式|实习报告怎么写|实习报告总结|实习周记|实习日记一、设计内容：1、利用各种电阻、电容等元器件组装电视机。2、学习电视机的原理与电路组成。3、练习学生的动手与实践能力。二、设计目的：1、了解电视机的内部组成结构及原理。2、学习电视机的组件的组装、调试和简单的维修的方法。三、黑白电视原理1、机型介绍ZX2035型是一款5.5英寸小屏幕黑白电视机套件。该套件采用大规模单片机集成专用电路CD5151CP，由于该芯片把所有小信号处理电路都集成在使你的理论水平和动手能力有较大的提高。2、本机参数介绍电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8-1.2A，显像管灯丝电压为6.3V(有效值)，阳极高压为6-7V。天线输入阻抗为75欧姆，视频输入阻抗为75欧姆，图像清晰度大于380线，伴音输出功率大于0.5W，整机消耗功率为10W。3、基本原理采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。与1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。35CM(14英寸)黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。显像管型号为14SX3Y4，屏幕尺寸(5.5英寸)。采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。与35CM(14英寸)黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。显像管型号为14SX3Y4，屏幕尺寸(5.5英寸)。电视机方框图见图1，整机电原理图另附。电视信号被天线接收后送到电调谐高频头TDQ-4的1脚，电视信号在这里经过高放、混频后，变成38MHz的图像中频，然后从9脚输出送到Q1进行预中放。Q1c输出端接到SFSAV38M称为“声表面波滤波器”，它具有电视机所要求的特殊的频率特性，它只让38MHz的图像中频信号和31.5MHz的伴音中频信号按规律通过，其他信号则被滤去或被吸收。经过预中放后，信号进入ICI的1和28脚ICI(D5151)是一款黑白电视机专用的大规模集成电路，黑白电视机中所有的小信号处理电路都集成在这一片电路中，用这种集成电路组成的黑白机通常称为单片机。ICI内部完成下述一系列工作：(1)图像中频放大。(2)视频检波。(预视放)。(4)伴音中频放大。(5)伴音鉴频，(6)行场同步分离。(7)行振荡与行激励。(8)场振荡与场激励。(9)其他小信号处理等。从ICI的1，28脚进来的图像中频信号经过ICI内部进行图像放大、视频检波及预视放后，又ICI的5脚输出送到末级视放管Q8，放大到足够大时再送到显像管阴极，这个信号的瞬时值就代表屏幕上某一象素亮度的大小。预视信号从IC的5脚输出后还有一部分送回6脚进行同步分离，同步信号制造被分离出来后分别送到行、场振荡，行频、场振荡的频率和相位与电视台发射的信号保持一致。只有保证这一点，才能在屏幕上形成完整的图像。从IC的26脚输出场激励信号到场输出级，放大后场偏转线圈完成垂直扫描。另一路行激励信号由IC的17脚输出送到行推动级和输出级。行输出级的任务比较多，首先它要输出足够大的扫描电流送到行偏转线圈完成水平扫描，另外它还依靠行回扫脉冲产生超高压(5KV以上)、中压(100V左右)及灯丝电压等多种电压显2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。像管及视放末级之用。总的来说，电视机可以分为通道和扫描两大部分，它的工作原理是比较复杂的，在此只作一个粗略的介绍。读者如果需要作深入的学习，可以阅读其他专门...
