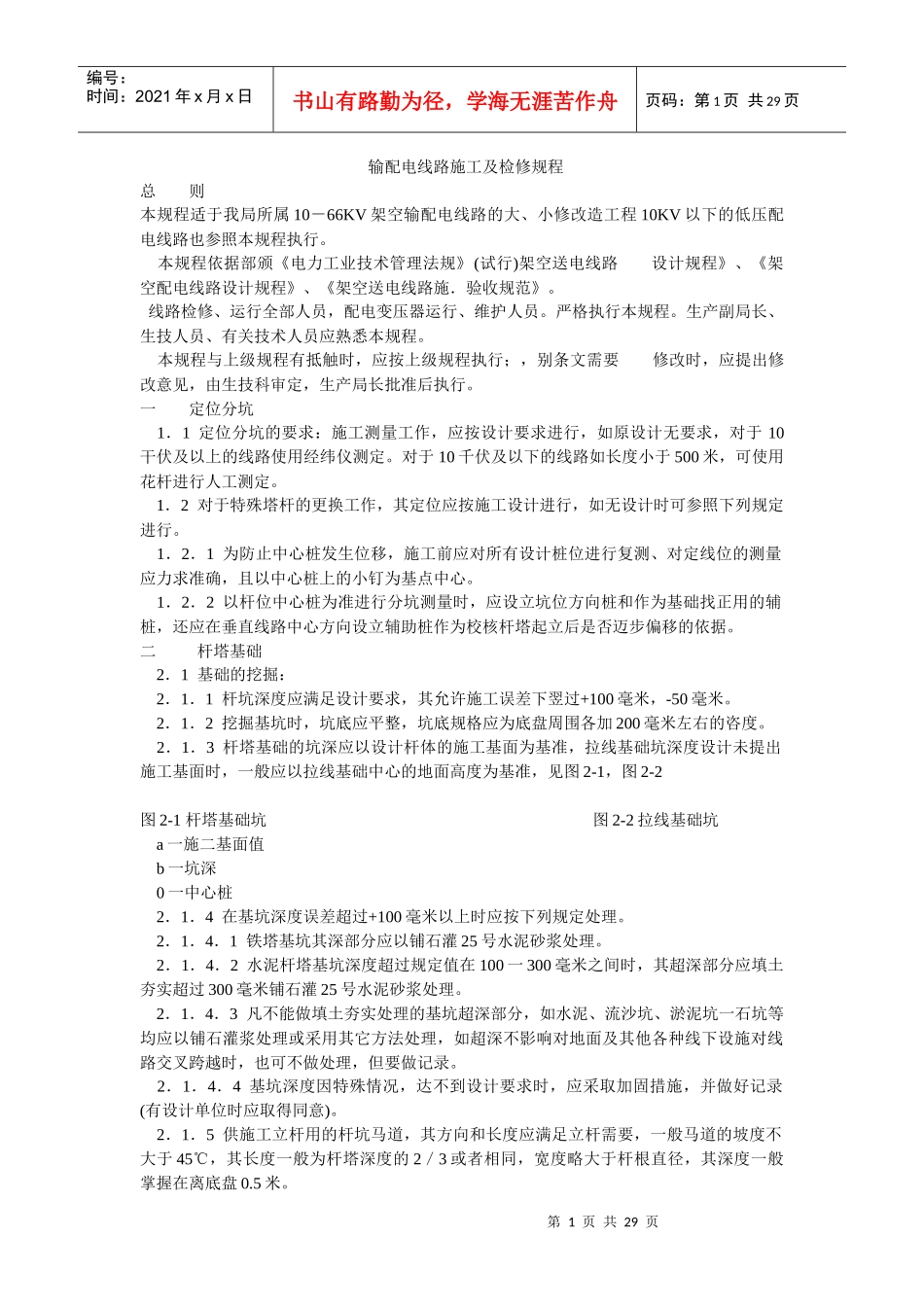

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页输配电线路施工及检修规程总则本规程适于我局所属10－66KV架空输配电线路的大、小修改造工程10KV以下的低压配电线路也参照本规程执行。本规程依据部颁《电力工业技术管理法规》(试行)架空送电线路设计规程》、《架空配电线路设计规程》、《架空送电线路施．验收规范》。线路检修、运行全部人员，配电变压器运行、维护人员。严格执行本规程。生产副局长、生技人员、有关技术人员应熟悉本规程。本规程与上级规程有抵触时，应按上级规程执行；，别条文需要修改时，应提出修改意见，由生技科审定，生产局长批准后执行。一定位分坑1．1定位分坑的要求：施工测量工作，应按设计要求进行，如原设计无要求，对于10干伏及以上的线路使用经纬仪测定。对于10千伏及以下的线路如长度小于500米，可使用花杆进行人工测定。1．2对于特殊塔杆的更换工作，其定位应按施工设计进行，如无设计时可参照下列规定进行。1．2．1为防止中心桩发生位移，施工前应对所有设计桩位进行复测、对定线位的测量应力求准确，且以中心桩上的小钉为基点中心。1．2．2以杆位中心桩为准进行分坑测量时，应设立坑位方向桩和作为基础找正用的辅桩，还应在垂直线路中心方向设立辅助桩作为校核杆塔起立后是否迈步偏移的依据。二杆塔基础2．1基础的挖掘：2．1．1杆坑深度应满足设计要求，其允许施工误差下翌过+100毫米，-50毫米。2．1．2挖掘基坑时，坑底应平整，坑底规格应为底盘周围各加200毫米左右的咨度。2．1．3杆塔基础的坑深应以设计杆体的施工基面为基准，拉线基础坑深度设计未提出施工基面时，一般应以拉线基础中心的地面高度为基准，见图2-1，图2-2图2-1杆塔基础坑图2-2拉线基础坑a一施二基面值b一坑深0一中心桩2．1．4在基坑深度误差超过+100毫米以上时应按下列规定处理。2．1．4．1铁塔基坑其深部分应以铺石灌25号水泥砂浆处理。2．1．4．2水泥杆塔基坑深度超过规定值在100一300毫米之间时，其超深部分应填土夯实超过300毫米铺石灌25号水泥砂浆处理。2．1．4．3凡不能做填土夯实处理的基坑超深部分，如水泥、流沙坑、淤泥坑一石坑等均应以铺石灌浆处理或采用其它方法处理，如超深不影响对地面及其他各种线下设施对线路交叉跨越时，也可不做处理，但要做记录。2．1．4．4基坑深度因特殊情况，达不到设计要求时，应采取加固措施，并做好记录(有设计单位时应取得同意)。2．1．5供施工立杆用的杆坑马道，其方向和长度应满足立杆需要，一般马道的坡度不大于45℃，其长度一般为杆塔深度的2／3或者相同，宽度略大于杆根直径，其深度一般掌握在离底盘0.5米。第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页2．1．6拉线地锚及拉线盘的埋设深度除设计者外立符合下列规定。66KV及以上输电线路的地线拉线盘埋深一般不得小于2米，但导线拉线盘埋深不得小于2．4米，如系砾石、流沙基坑适当加深。lOkV及以下配电线路拉线盘埋深一般不应小于1．5米，但土壤较差，如砾石、流沙等地锚石应适当深埋。2．1．7拉线基坑的马道，应以拉线与地面夹角为准。2．1．8接地沟的长度及位置应满足设备所需的接地电阻，其深度不应小于600毫米。2．2配电线路水泥电杆埋深：2．2．1水泥电杆的埋设深度无设计要求时，一般应符合表2-1的规定：特殊地质条件要经过验算方可工作。水泥杆高(米)89101112131618埋深(米)1.51.61.71.81.92．O2.32．6-3．02．2．2拉杆的埋设深度为：7米以下者1米、8米以上者1．2米，2．3预制基础的安装：2．3．1混凝土双杆或三联杆底盘基础应操平找正。2．3．2水泥杆的底盘表面应保持水平、找正后应立即在周围填土夯实以防立杆时底盘走动，水泥底盘的允许安装误差为：2．3．2．1单杆底盘的中心及两底盘中心连线的中点与中心桩之间在横线路及顺线路方面偏离应不大于30毫米。2．3．2．2两底盘中心在垂直线路方向扭转(迈步)应不大于根开2.3.2.3同一基杆各底盘主心的根开误差应不大于正负击。2．3．2．4底盘在满足设计坑深的允许误差值后，其相互间高差应不超过20毫米。2．3．2．5单杆的底盘...
