重庆地产集团市政道路施工组织设计VIP免费

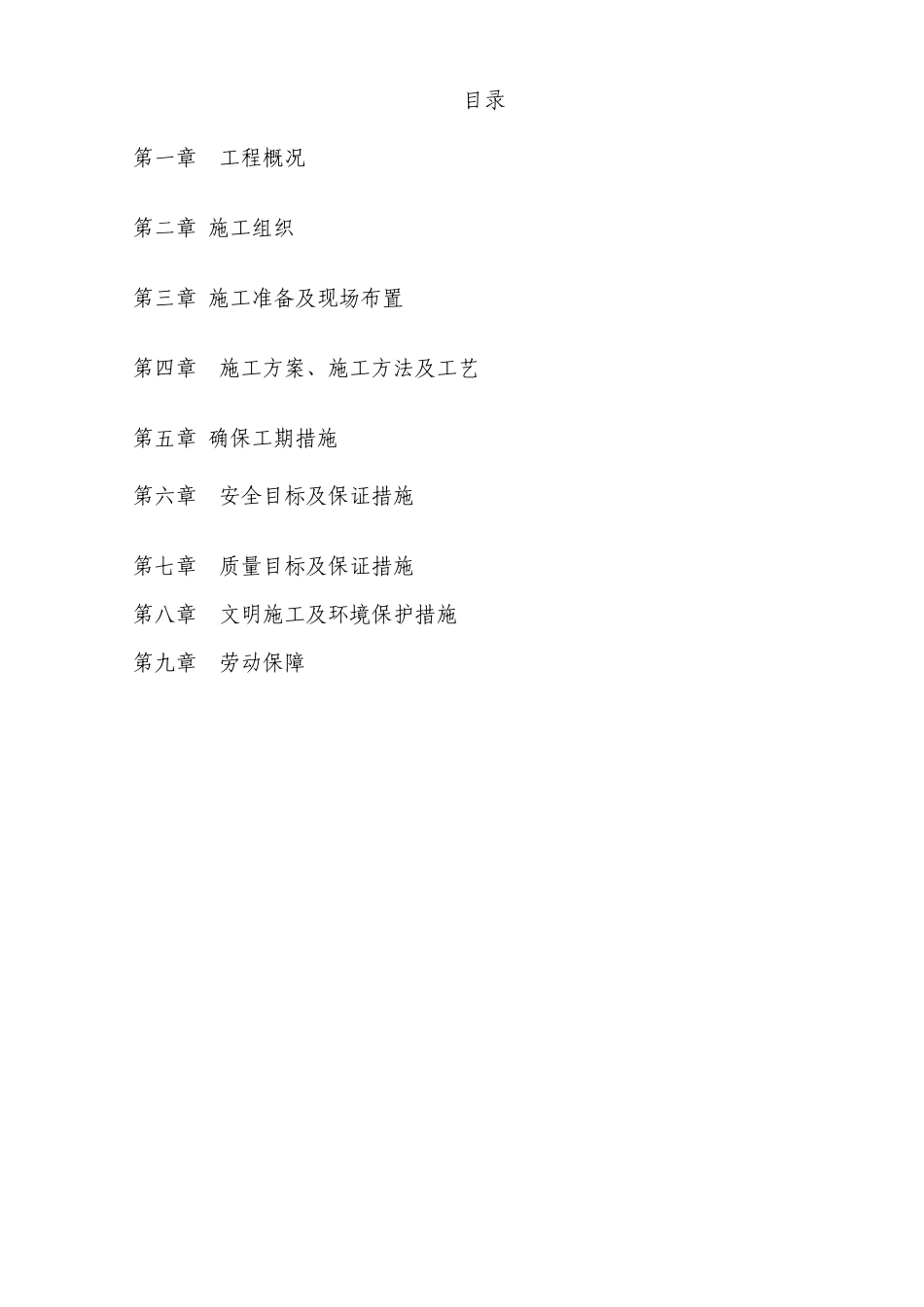

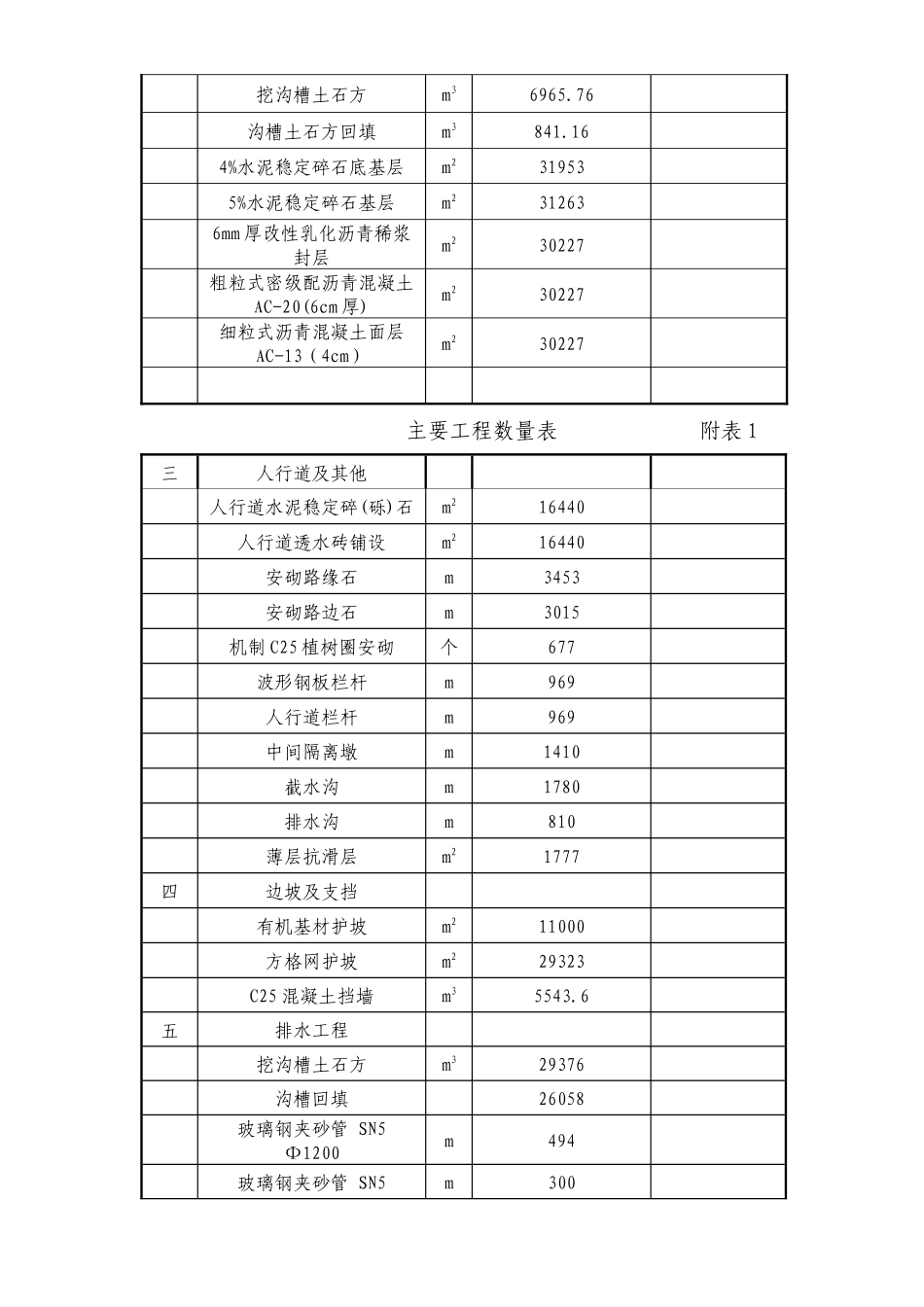

目录第一章工程概况第二章施工组织第三章施工准备及现场布置第四章施工方案、施工方法及工艺第五章确保工期措施第六章安全目标及保证措施第七章质量目标及保证措施第八章文明施工及环境保护措施第九章劳动保障第一章工程概况1.1工程简介肖家沟北路东段位于肖家沟水库以北，金州大道以南，金山大道以西。道路线位起于肖家沟西路北段路口，终于金山道路路口。道路全长1539.954m，标准路幅宽度26m，道路等级为城市次干路，设计车速30km/h。在道路中部K0+816.357处，向北引支线与金州大道连接，北支路长95.502m，标准路幅宽26m，道路等级为城市次干路，设计车速30km/h。主要内容有道路工程、排水工程、照明工程。本合同段主要工程数量见附表1。主要工程数量表附表1序号工程项目单位数量备注一土石方工程挖方、填方挖土路基石方m3263178路基回填m3609287借方m3355916余方增运m326135路基强夯m229340二道路工程挖沟槽土石方m36965.76沟槽土石方回填m3841.164%水泥稳定碎石底基层m2319535%水泥稳定碎石基层m2312636mm厚改性乳化沥青稀浆封层m230227粗粒式密级配沥青混凝土AC-20(6cm厚)m230227细粒式沥青混凝土面层AC-13（4cm）m230227主要工程数量表附表1三人行道及其他人行道水泥稳定碎(砾)石m216440人行道透水砖铺设m216440安砌路缘石m3453安砌路边石m3015机制C25植树圈安砌个677波形钢板栏杆m969人行道栏杆m969中间隔离墩m1410截水沟m1780排水沟m810薄层抗滑层m21777四边坡及支挡有机基材护坡m211000方格网护坡m229323C25混凝土挡墙m35543.6五排水工程挖沟槽土石方m329376沟槽回填26058玻璃钢夹砂管SN5Φ1200m494玻璃钢夹砂管SN5m300Φ1000双壁波纹管铺设(承插接口)SN4Φ800m302双壁波纹管铺设(承插接口)SN4Φ600m940双壁波纹管铺设(承插接口)SN4Φ500m590双壁波纹管铺设(承插接口)SN4Φ400m2055主要工程数量表附表1钢筋砼管道铺设管道安装管径Φ300m206临时排水肓沟m420检查井座173六照明工程电力电缆m32425道路照明路灯套115单孔穿刺线夹个345铸铁管排管m3388路灯检查井400*400座1151.2主要技术标准线路主要技术标准为：道路等级：肖家沟北路东段：城市次干路；北支线：城市次干路；设计速度：肖家沟北路东段：V=30km/h；北支线：V=30km/h；设计年限：肖家沟北路东段、北支线沥青混凝土路面结构设计年限为10年，交通量饱和设计年限为15年；标准路幅宽度：B=5m（人行道）+16m（车行道）+5m（人行道）=26m最大纵坡：7%；最小纵坡：0.5%；最小曲线半径：100m；设计荷载：城-B级人群-3.5KN/m2；停车视距：≥30m；路面结构设计荷载：BZZ-100型标准车；地震设防标准：根据《中国地震烈度区划图（1990）》场地，地震基本烈度为VI度（构造设防）。1.2.1行车道路面结构组成行车路面结构自上至下结构层为：40mm厚沥青砼AC-1360mm厚沥青砼AC-206mm厚稀浆封层200mm厚5%水泥稳定级配碎石200mm厚4%水泥稳定级配碎石总厚度506mm1.2.2人行道路面结构组成人行道路面结构自上至下结构层为：60mm厚彩色透水砖20mm厚1：3水泥砂浆找平层100mm厚3%水泥稳定级配碎石总厚度180mm1.2.3排水工程雨污水管道敷设在道路人行道下直埋，排水采用雨、污分流制排水系统，设置双侧雨水管，单侧污水管。1.3自然环境1.3.1地形地貌拟建路段区属剥蚀丘陵地貌区，破坏地质环境的人类活动较强烈；地势起伏较大，总体为西南侧低东北侧高，地形坡角为0°～45°；场区道路最高点高程约263.20m，最低点高程约394.00m，相对高差最大约130.80m。丘间多为宽缓的树枝状沟谷及孤立的残丘地貌。场区道路最高点高程约3000.00m，最低点高程约240.00m，整个场区道路相对高差约60m。1.3.2工程地质、水文地质拟建路段区位于属川东中梁山与龙王洞背斜南翼地区，基岩内主要发育两组构造裂隙，建设区及相邻周边无断层、构造破碎带通过，岩层分布连续稳定。场区内地层主要有第四系全新统人工素填土（Q4ml），下伏基岩为侏罗系中统沙溪庙组（J25）泥岩和砂岩，地层结构简单。场地内未见开裂变形迹象，未见滑坡、崩塌、泥石流及采空区等不良地质现象。拟建路段区地处剥蚀丘陵地貌区，区内降水部分沿地表向场地两侧沟谷排泄，部分下渗，赋存形成孔隙...
