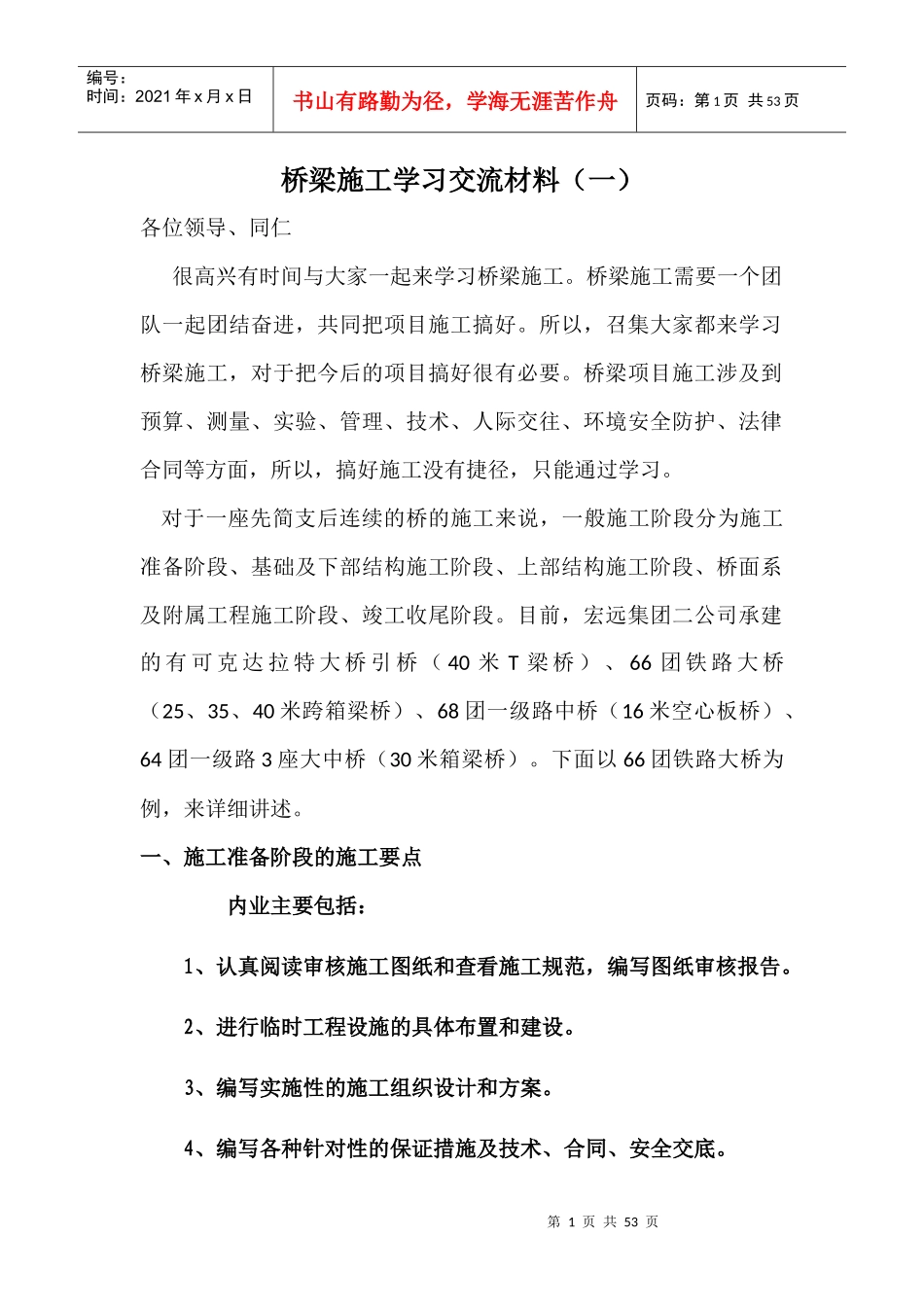

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页桥梁施工学习交流材料（一）各位领导、同仁很高兴有时间与大家一起来学习桥梁施工。桥梁施工需要一个团队一起团结奋进，共同把项目施工搞好。所以，召集大家都来学习桥梁施工，对于把今后的项目搞好很有必要。桥梁项目施工涉及到预算、测量、实验、管理、技术、人际交往、环境安全防护、法律合同等方面，所以，搞好施工没有捷径，只能通过学习。对于一座先简支后连续的桥的施工来说，一般施工阶段分为施工准备阶段、基础及下部结构施工阶段、上部结构施工阶段、桥面系及附属工程施工阶段、竣工收尾阶段。目前，宏远集团二公司承建的有可克达拉特大桥引桥（40米T梁桥）、66团铁路大桥（25、35、40米跨箱梁桥）、68团一级路中桥（16米空心板桥）、64团一级路3座大中桥（30米箱梁桥）。下面以66团铁路大桥为例，来详细讲述。一、施工准备阶段的施工要点内业主要包括：1、认真阅读审核施工图纸和查看施工规范，编写图纸审核报告。2、进行临时工程设施的具体布置和建设。3、编写实施性的施工组织设计和方案。4、编写各种针对性的保证措施及技术、合同、安全交底。第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页5、结合工程特点，编写《技术管理办法和实施细则》，重点工程编写《作业指导书》。6、备齐必要的施工技术规范。7、根据合同条款、技术规范的规定与要求，制作各种临时性标志指示牌。8、根据招标文件合同要求，向业主或监理工程师提供其它有关资料。9、建立工程量台帐，并经监理、业主审批。10、根据现场实际情况编写安全用电专项方案并报批。外业主要包括：1、进行现场详细调查与地质勘踏。2、进行现场桩号交接与复测、施工放样以及加密水准点、导线点等。3、完成施工驻地，拌合站、预制场、工地试验室等的修建实施。4、对工程上所使用的各种原材料，配合比进行送样、检验等。二、基础及下部结构施工阶段的施工要点第3页共53页第2页共53页复检合格不合格场地平整（旱地）护筒制作桩位放样导线点护筒导向架制作埋设护筒孔位复测岸上泥浆制备循环系统泥浆储浆循环系统钻孔液备料废浆处理钻机就位钻机就位检查钻进清孔验收测量孔径、孔深、孔斜、鉴定土样等测试沉渣厚度和泥浆指标砂石泵等设备准备与监理共检与监理共检安设钢筋笼钢筋笼质量检查安设声测管钢筋备料及测试钢筋制作及保护层垫块测钢筋笼高程编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页（一）桩基1、工程概况铁路大桥第一合同段桩号范围K0+300.5-K0+910.5（0#台～17#墩）,K1+450.5-K1+721.3（34#墩～1#台）桥长880.8m。墩台桩径均为φ1.6m，共202根桩，桩长度范围37m～54m,桥位地质情况：1#墩～17#墩地层由上而下为沙质黄土层、细沙层、粉土层、粉土夹细沙层；34#墩～1#台地层由上而下为沙质黄土层、细沙层、粉土层、圆砾层。全部采用旋挖钻成孔、水下砼施工。2、施工工艺第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页二次清孔旋挖钻施工工艺流程图3.施工方法3.1泥浆制备根据现场地质情况，细沙层易松散易坍塌，孔壁不稳定，必须采用静态泥浆护壁钻进工艺。现场设泥浆池（含回浆用沉淀池及泥浆储备池），一般为钻孔容积的1.5～2.0倍，泥浆池的底部和四周要铺设塑料布或采取其它封闭措施，防止泥浆外流，使用膨润土造浆时用泥浆搅拌机制备第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页泥浆。造浆后应试验全部性能指标，钻孔过程中应随时检验泥浆比重和含砂率，并填写泥浆试验记录表，并随时注意地质变化，根据地质情况的变化随时调整泥浆的性能指标，保证泥浆的各项指标符合规范要求。钻孔施工现场设置回收泥浆池用作回收护壁泥浆使用，泥浆经沉淀净化后，输送到储浆池中，在储浆池中进一步处理（加入适量纯碱和CMC改善泥浆性能）经测试合格后重复使用。3.2钻进⑴、旋挖钻机的设置及调整施钻时，将钥匙开关打到电源档，旋挖钻机的显示器...
