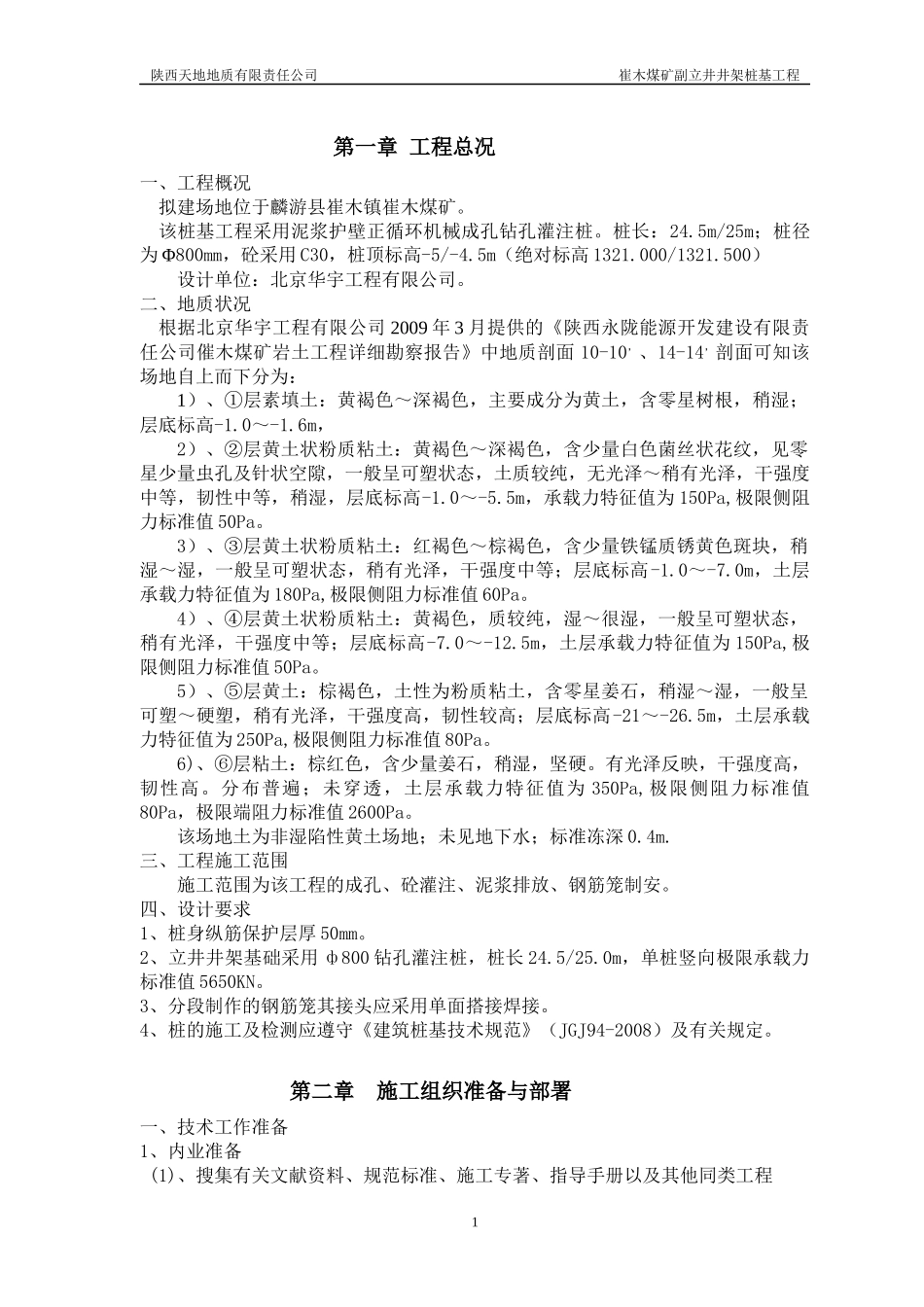

陕西天地地质有限责任公司崔木煤矿副立井井架桩基工程第一章工程总况一、工程概况拟建场地位于麟游县崔木镇崔木煤矿。该桩基工程采用泥浆护壁正循环机械成孔钻孔灌注桩。桩长：24.5m/25m；桩径为Φ800mm，砼采用C30，桩顶标高-5/-4.5m（绝对标高1321.000/1321.500）设计单位：北京华宇工程有限公司。二、地质状况根据北京华宇工程有限公司2009年3月提供的《陕西永陇能源开发建设有限责任公司催木煤矿岩土工程详细勘察报告》中地质剖面10-10，、14-14，剖面可知该场地自上而下分为：1）、①层素填土：黄褐色～深褐色，主要成分为黄土，含零星树根，稍湿；层底标高-1.0～-1.6m，2）、②层黄土状粉质粘土：黄褐色～深褐色，含少量白色菌丝状花纹，见零星少量虫孔及针状空隙，一般呈可塑状态，土质较纯，无光泽～稍有光泽，干强度中等，韧性中等，稍湿，层底标高-1.0～-5.5m，承载力特征值为150Pa,极限侧阻力标准值50Pa。3）、③层黄土状粉质粘土：红褐色～棕褐色，含少量铁锰质锈黄色斑块，稍湿～湿，一般呈可塑状态，稍有光泽，干强度中等；层底标高-1.0～-7.0m，土层承载力特征值为180Pa,极限侧阻力标准值60Pa。4）、④层黄土状粉质粘土：黄褐色，质较纯，湿～很湿，一般呈可塑状态，稍有光泽，干强度中等；层底标高-7.0～-12.5m，土层承载力特征值为150Pa,极限侧阻力标准值50Pa。5）、⑤层黄土：棕褐色，土性为粉质粘土，含零星姜石，稍湿～湿，一般呈可塑～硬塑，稍有光泽，干强度高，韧性较高；层底标高-21～-26.5m，土层承载力特征值为250Pa,极限侧阻力标准值80Pa。6)、⑥层粘土：棕红色，含少量姜石，稍湿，坚硬。有光泽反映，干强度高，韧性高。分布普遍；未穿透，土层承载力特征值为350Pa,极限侧阻力标准值80Pa，极限端阻力标准值2600Pa。该场地土为非湿陷性黄土场地；未见地下水；标准冻深0.4m.三、工程施工范围施工范围为该工程的成孔、砼灌注、泥浆排放、钢筋笼制安。四、设计要求1、桩身纵筋保护层厚50mm。2、立井井架基础采用ф800钻孔灌注桩，桩长24.5/25.0m，单桩竖向极限承载力标准值5650KN。3、分段制作的钢筋笼其接头应采用单面搭接焊接。4、桩的施工及检测应遵守《建筑桩基技术规范》（JGJ94-2008）及有关规定。第二章施工组织准备与部署一、技术工作准备1、内业准备(1)、搜集有关文献资料、规范标准、施工专著、指导手册以及其他同类工程1陕西天地地质有限责任公司崔木煤矿副立井井架桩基工程经验，结合施工图纸要求及地质情况确定施工方案。(2)、根据施工工序及方法、设计配套结构设施的图纸，确定制作材料计划。(3)、确定用电总量及用电设施电路、器件、数量计划。(4)、完成劳动力的组织计划及岗位责任。(5)、对施工人员进行技术交底、做到人人心中有底。2、外业准备(1)、对所进场机械及配套设施进行清查、摸底、检试运转，做到齐全、正常、状态良好、备有易损配件。(2)、监督指导设计制作内容的实施。(3)、用电总成及用水设施的组装及配套设施的制作安装、成形。(4)、完成施工组织设计的打印、装订工作。二、施工机械设备准备1、桩孔施工类序号名称型号数量外形尺寸m用电量使用项备注1钻机H3002套30KW/套钻孔2泥浆泵2个3寸口径10KW/个抽泥浆10m3/h配管50m3清水泵1台3寸口径4KW/台给水10m3/h配管50m2、钢筋笼制作及吊放类序号名称编号数量用电量KW使用项备注1电焊机BX3-5003套45焊接交流2钢筋切割机GQ40-11套7.5KW/套3箍筋成形模具GWJ40A1套3、水下灌注砼类序号名称编号数量用电量使用项备注1漏斗1个灌注与料斗共用1.2m32导管D系列1套35.0m/套D=220mm丝扣连接2陕西天地地质有限责任公司崔木煤矿副立井井架桩基工程3、测试类4、电器类序号名称数量功率（KW）备注1配电箱1套200配备接闸刀2弧光灯4套配灯架与灯管3各种照明用线及保护装置自备,电机用线包括在机械配套中。5、砼搅拌类序号名称数量功率（KW）备注1搅拌机2台352装载机1台运料三、施工部署1、项目经理部组成：姓名本工程职务职称来庆禄项目经理工程师温鹏项目副经理兼总工工程师序号名称数量长度(m)使用项1RTS632全站仪1台测量放线2D3水准仪1台测标高3钢卷尺1个50m4泥浆测试比重计2个7水平尺9个500mm...
