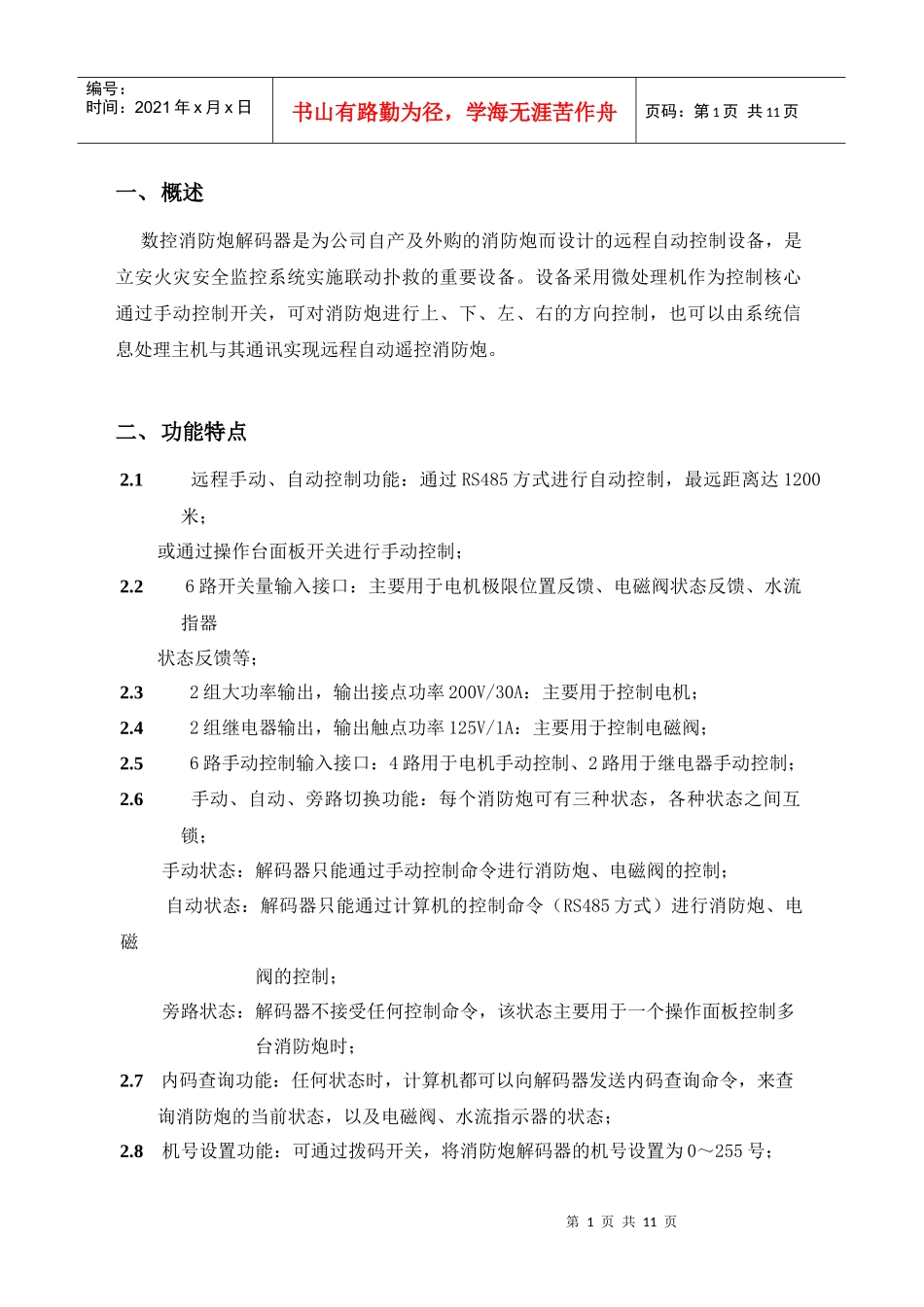

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页一、概述数控消防炮解码器是为公司自产及外购的消防炮而设计的远程自动控制设备，是立安火灾安全监控系统实施联动扑救的重要设备
设备采用微处理机作为控制核心通过手动控制开关，可对消防炮进行上、下、左、右的方向控制，也可以由系统信息处理主机与其通讯实现远程自动遥控消防炮
二、功能特点2
1远程手动、自动控制功能：通过RS485方式进行自动控制，最远距离达1200米；或通过操作台面板开关进行手动控制；2
26路开关量输入接口：主要用于电机极限位置反馈、电磁阀状态反馈、水流指器状态反馈等；2
32组大功率输出，输出接点功率200V/30A：主要用于控制电机；2
42组继电器输出，输出触点功率125V/1A：主要用于控制电磁阀；2
56路手动控制输入接口：4路用于电机手动控制、2路用于继电器手动控制；2
6手动、自动、旁路切换功能：每个消防炮可有三种状态，各种状态之间互锁；手动状态：解码器只能通过手动控制命令进行消防炮、电磁阀的控制；自动状态：解码器只能通过计算机的控制命令（RS485方式）进行消防炮、电磁阀的控制；旁路状态：解码器不接受任何控制命令，该状态主要用于一个操作面板控制多台消防炮时；2
7内码查询功能：任何状态时，计算机都可以向解码器发送内码查询命令，来查询消防炮的当前状态，以及电磁阀、水流指示器的状态；2
8机号设置功能：可通过拨码开关，将消防炮解码器的机号设置为0～255号；第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2

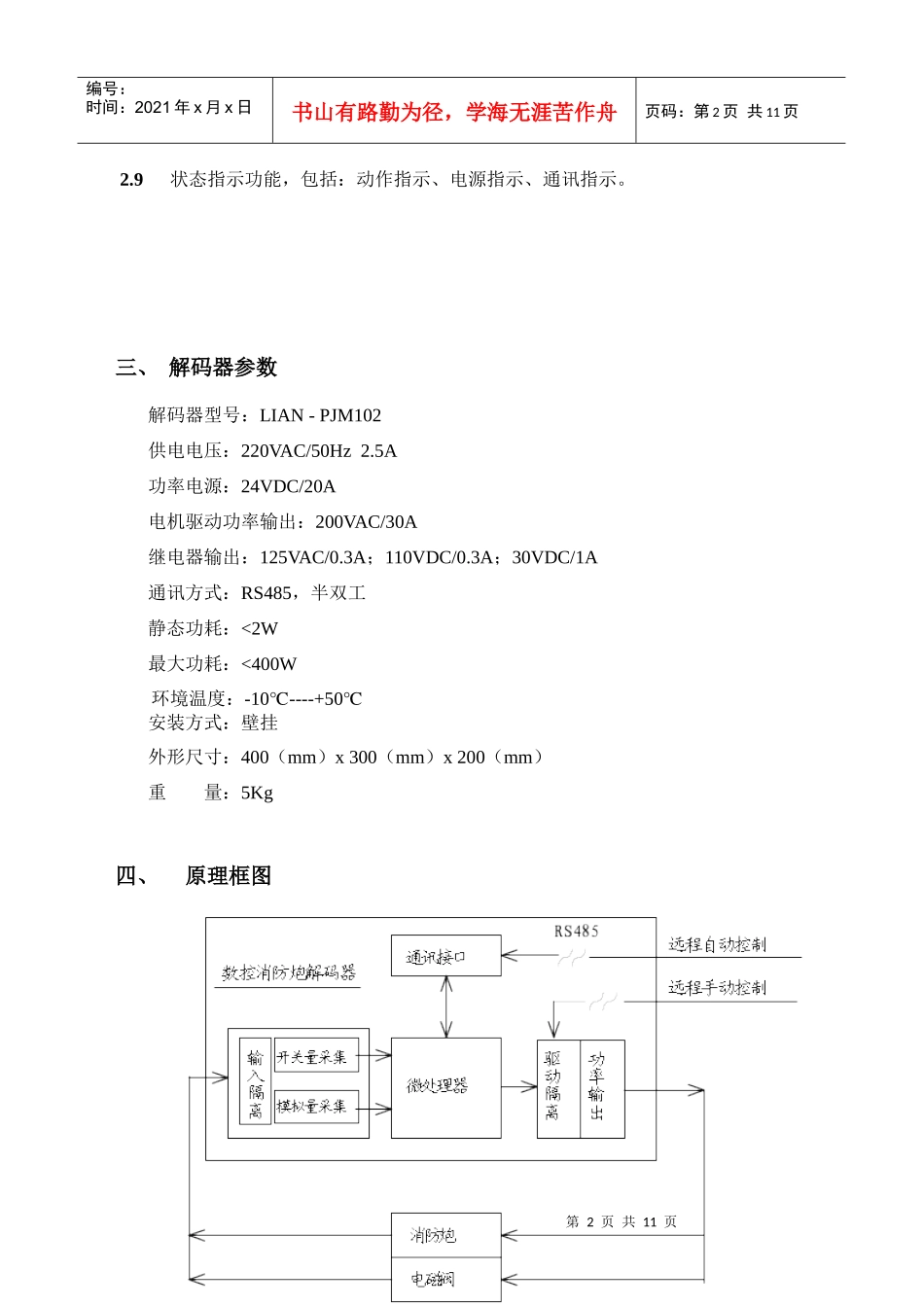

9状态指示功能，包括：动作指示、电源指示、通讯指示
三、解码器参数解码器型号：LIAN-PJM102供电电压：220VAC/50Hz2
5A功率电源：24VDC/20A电机驱动功率输出：200VAC
