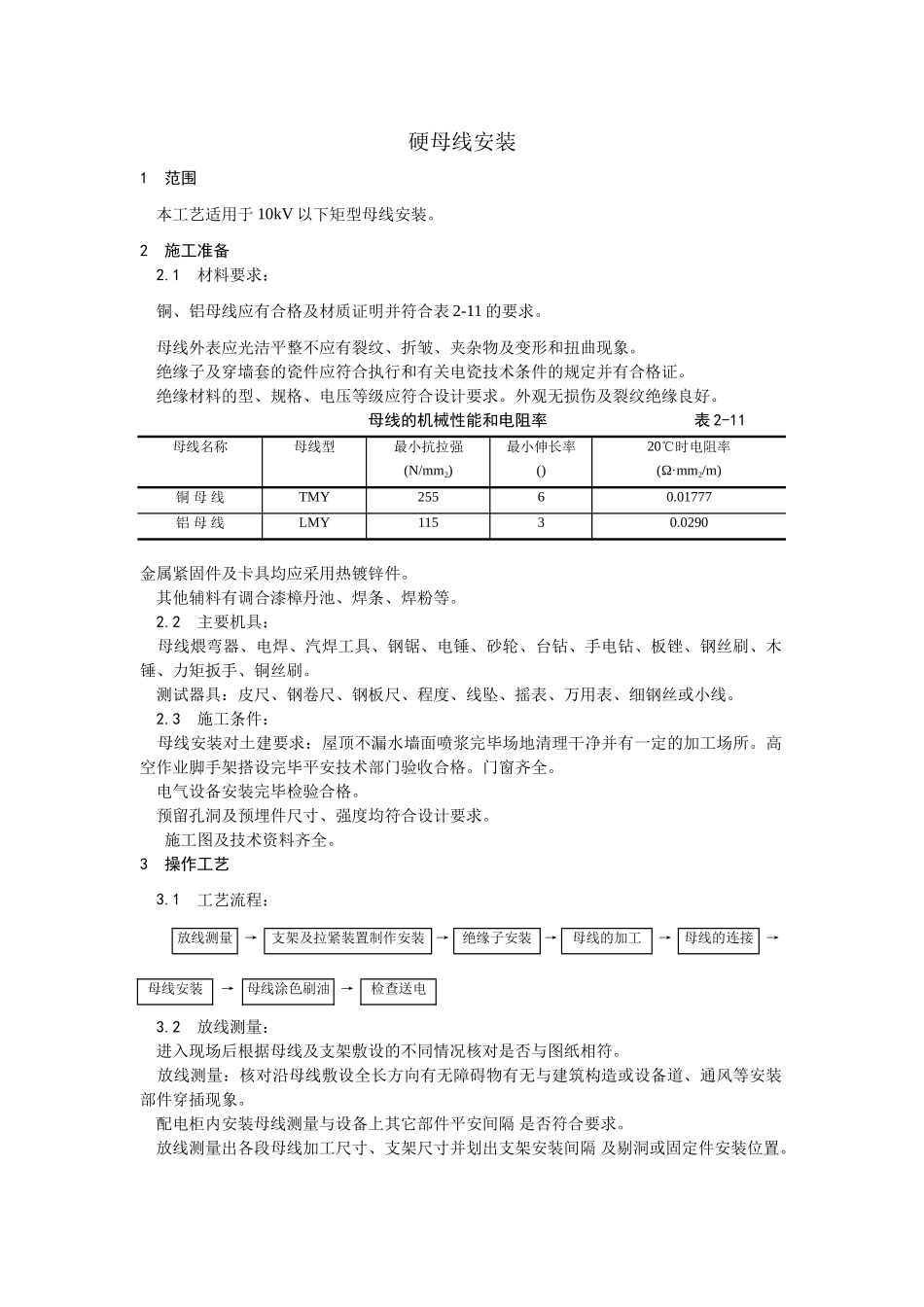

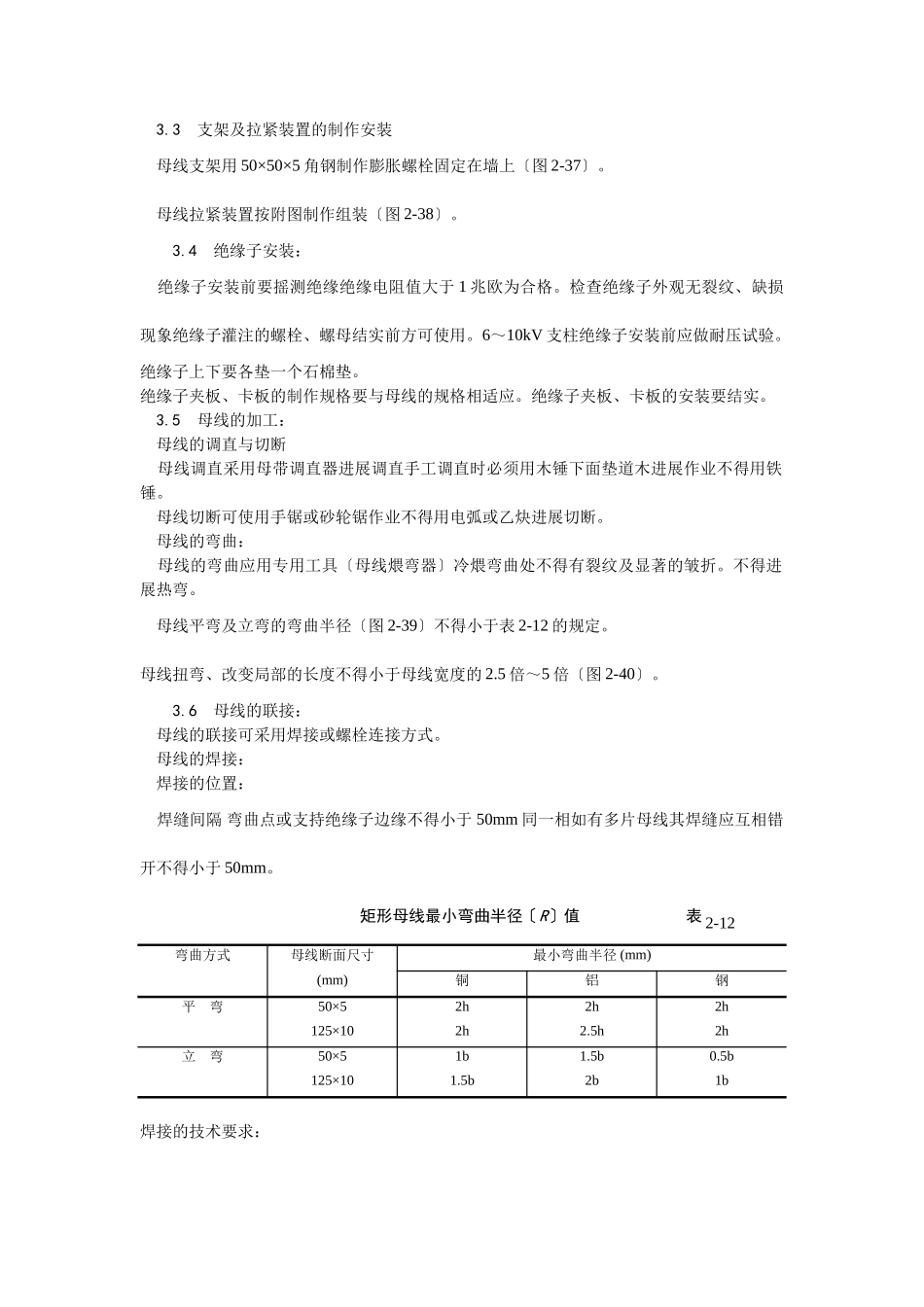

硬母线安装1范围本工艺适用于10kV以下矩型母线安装。2施工准备2.1材料要求：铜、铝母线应有合格及材质证明并符合表2-11的要求。母线外表应光洁平整不应有裂纹、折皱、夹杂物及变形和扭曲现象。绝缘子及穿墙套的瓷件应符合执行和有关电瓷技术条件的规定并有合格证。绝缘材料的型、规格、电压等级应符合设计要求。外观无损伤及裂纹绝缘良好。母线的机械性能和电阻率表2-11母线名称母线型最小抗拉强(N/mm2)最小伸长率()20℃时电阻率(Ω·mm2/m)铜母线TMY25560.01777铝母线LMY11530.0290金属紧固件及卡具均应采用热镀锌件。其他辅料有调合漆樟丹池、焊条、焊粉等。2.2主要机具：母线煨弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。测试器具：皮尺、钢卷尺、钢板尺、程度、线坠、摇表、万用表、细钢丝或小线。2.3施工条件：母线安装对土建要求：屋顶不漏水墙面喷浆完毕场地清理干净并有一定的加工场所。高空作业脚手架搭设完毕平安技术部门验收合格。门窗齐全。电气设备安装完毕检验合格。预留孔洞及预埋件尺寸、强度均符合设计要求。施工图及技术资料齐全。3操作工艺3.1工艺流程：放线测量→支架及拉紧装置制作安装→绝缘子安装→母线的加工→母线的连接→母线安装→母线涂色刷油→检查送电3.2放线测量：进入现场后根据母线及支架敷设的不同情况核对是否与图纸相符。放线测量：核对沿母线敷设全长方向有无障碍物有无与建筑构造或设备道、通风等安装部件穿插现象。配电柜内安装母线测量与设备上其它部件平安间隔是否符合要求。放线测量出各段母线加工尺寸、支架尺寸并划出支架安装间隔及剔洞或固定件安装位置。3.3支架及拉紧装置的制作安装母线支架用50×50×5角钢制作膨胀螺栓固定在墙上〔图2-37〕。母线拉紧装置按附图制作组装〔图2-38〕。3.4绝缘子安装：绝缘子安装前要摇测绝缘绝缘电阻值大于1兆欧为合格。检查绝缘子外观无裂纹、缺损现象绝缘子灌注的螺栓、螺母结实前方可使用。6～10kV支柱绝缘子安装前应做耐压试验。绝缘子上下要各垫一个石棉垫。绝缘子夹板、卡板的制作规格要与母线的规格相适应。绝缘子夹板、卡板的安装要结实。3.5母线的加工：母线的调直与切断母线调直采用母带调直器进展调直手工调直时必须用木锤下面垫道木进展作业不得用铁锤。母线切断可使用手锯或砂轮锯作业不得用电弧或乙炔进展切断。母线的弯曲：母线的弯曲应用专用工具〔母线煨弯器〕冷煨弯曲处不得有裂纹及显著的皱折。不得进展热弯。母线平弯及立弯的弯曲半径〔图2-39〕不得小于表2-12的规定。母线扭弯、改变局部的长度不得小于母线宽度的2.5倍～5倍〔图2-40〕。3.6母线的联接：母线的联接可采用焊接或螺栓连接方式。母线的焊接：焊接的位置：焊缝间隔弯曲点或支持绝缘子边缘不得小于50mm同一相如有多片母线其焊缝应互相错开不得小于50mm。矩形母线最小弯曲半径〔R〕值表2-12弯曲方式母线断面尺寸最小弯曲半径(mm)(mm)铜铝钢平弯50×5125×102h2h2h2.5h2h2h立弯50×5125×101b1.5b1.5b2b0.5b1b焊接的技术要求：铝及铝合金母线的焊接应采用氩弧焊铜母线焊接可采用20l#或202#紫铜焊条、301#铜焊粉或硼砂为节约材料亦可用废电线芯或废电缆芯线代替焊条但外表应光洁无腐蚀并须擦净油污方可施焊。焊接前应当用铜丝刷去除母线坡口处的氧化层将母线用耐火砖等垫平对齐防止错口坡口处根据母线规格留出1～5mm的间隙然后由焊工施焊焊缝对口平直不得错口、必须双面焊接。焊缝应凸起呈弧形上部应有2～4mm加强高度角焊缝加强高度为4mm。焊缝不得有裂纹、夹渣、未焊透及咬肉等缺陷焊完后应趁热用足够的水清洗掉焊药。施焊焊工应经考试合格。母线焊接后的检验应符合要求。母线的螺栓连接：母线钻孔尺寸及螺栓规格见表2-3。矩形母线采用螺栓固定搭接时连接处距支柱绝缘子的支持夹板边缘不应小于50mm；上片母线端头与下片母线平弯开场处的间隔不应小于50mm〔图2-41〕。母线与母线母线与分支线母线与电器接线端子搭接时其搭接面必须平整清洁并涂以电力复合脂并符合以下规定。a铜与铜：室外、高温且潮湿或对母线有腐蚀性气体的室内、必须搪锡。枯燥室内可直接连接。b...
