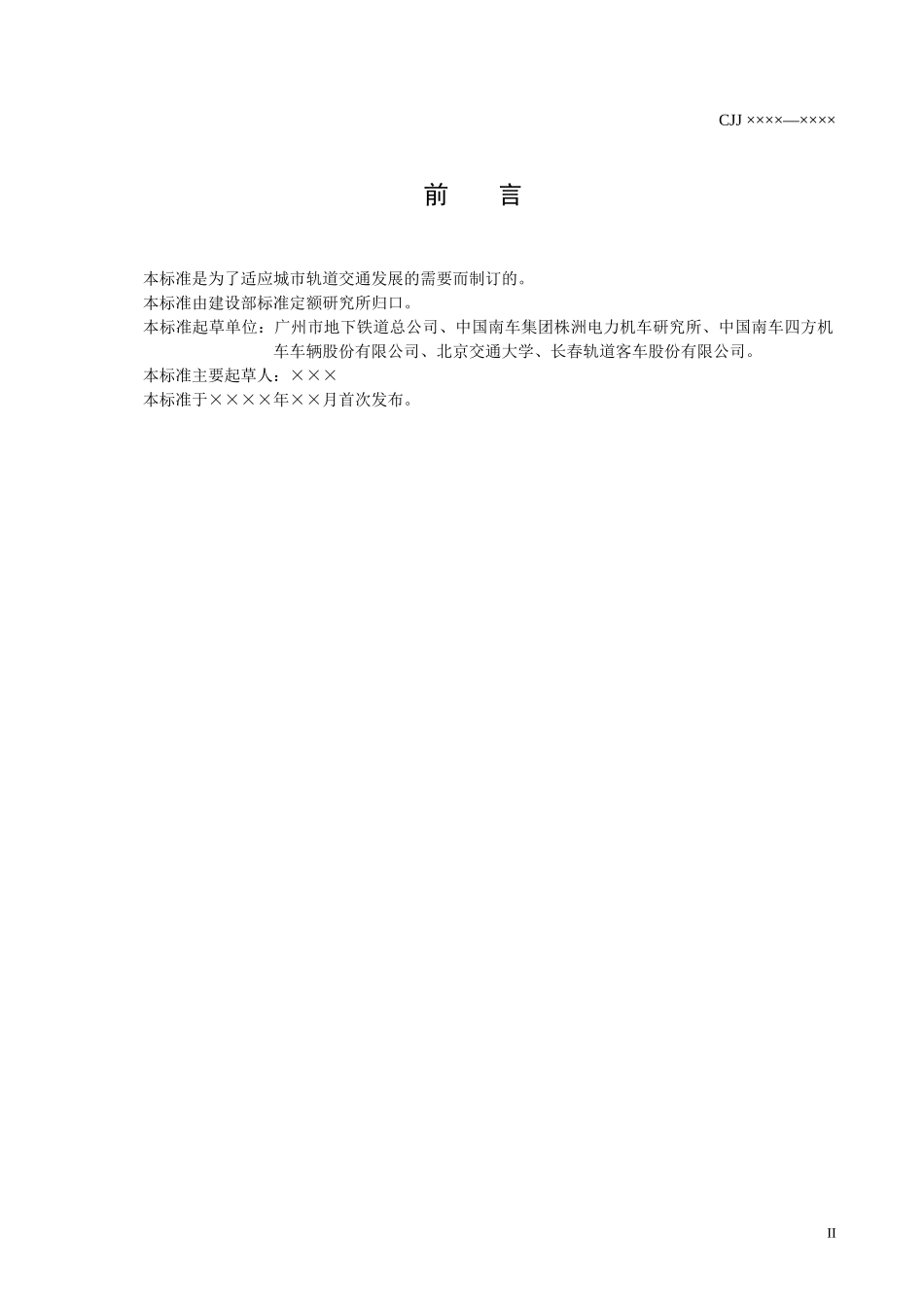

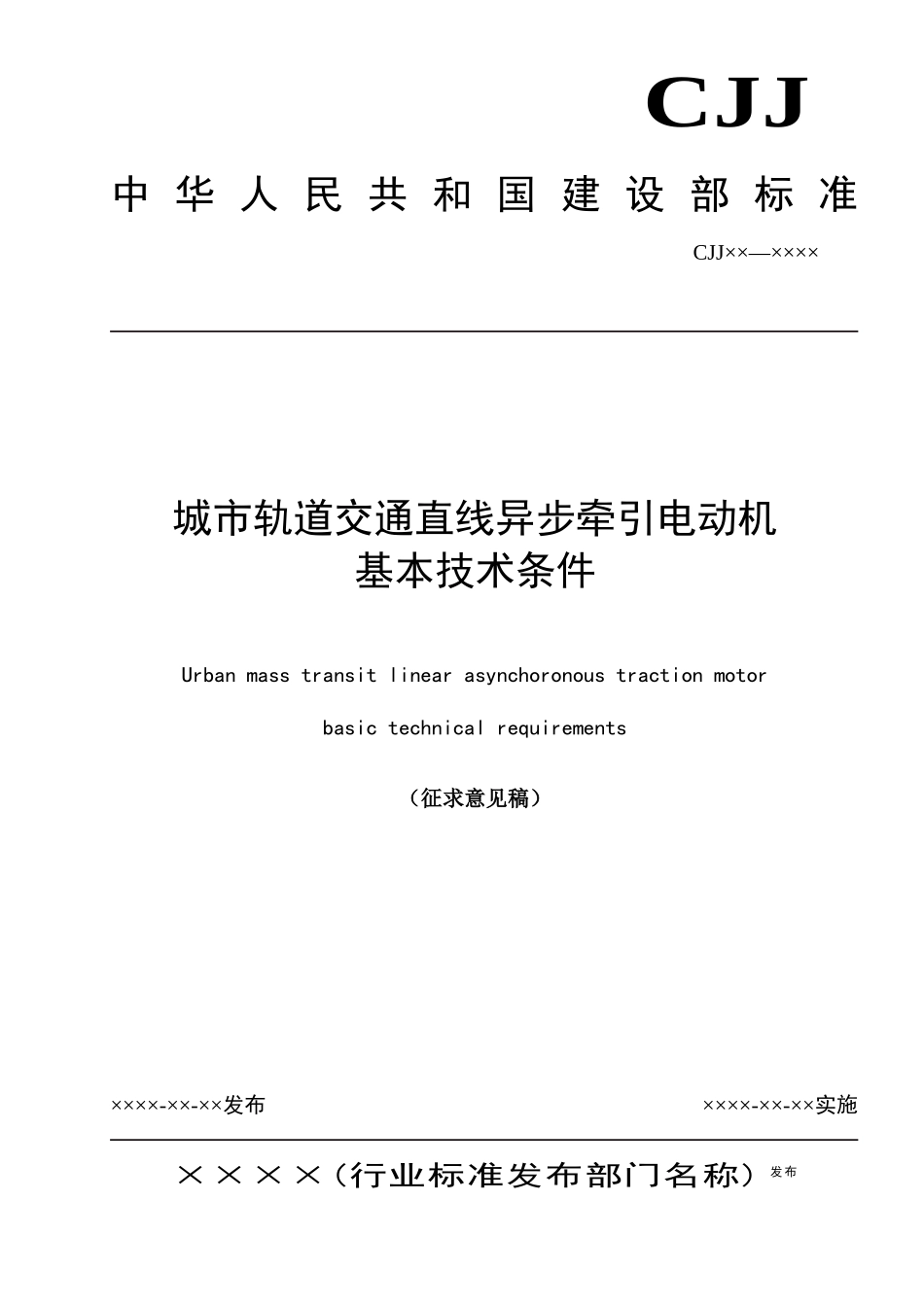

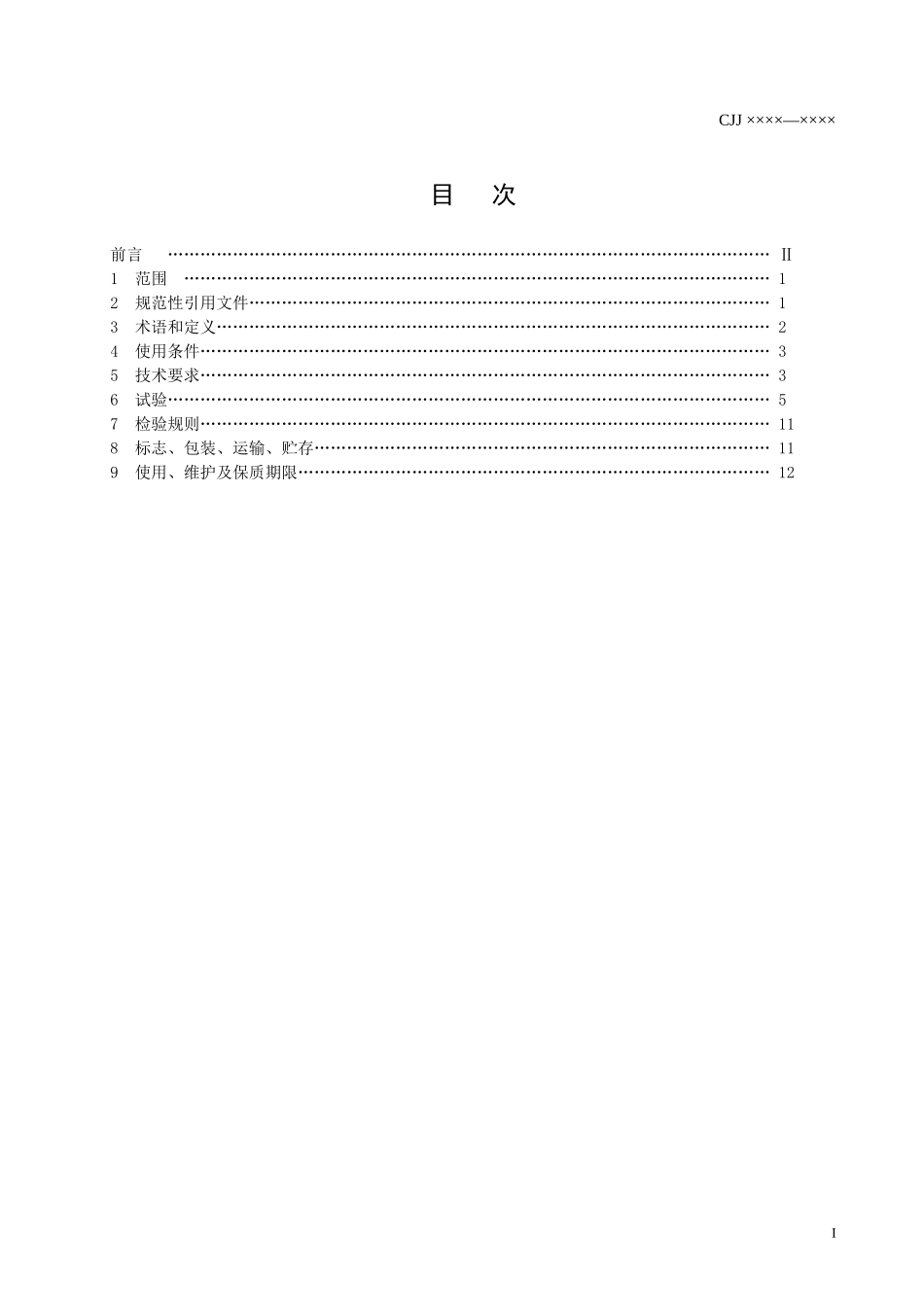

中华人民共和国建设部标准CJJCJJ××—××××城市轨道交通直线异步牵引电动机基本技术条件Urbanmasstransitlinearasynchoronoustractionmotorbasictechnicalrequirements(征求意见稿)××××-××-××发布××××-××-××实施××××(行业标准发布部门名称)发布CJJ××××—××××目次前言…………………………………………………………………………………………………Ⅱ1范围………………………………………………………………………………………………12规范性引用文件……………………………………………………………………………………13术语和定义…………………………………………………………………………………………24使用条件……………………………………………………………………………………………35技术要求……………………………………………………………………………………………36试验…………………………………………………………………………………………………57检验规则……………………………………………………………………………………………118标志、包装、运输、贮存…………………………………………………………………………119使用、维护及保质期限……………………………………………………………………………12ICJJ××××—××××前言本标准是为了适应城市轨道交通发展的需要而制订的。本标准由建设部标准定额研究所归口。本标准起草单位:广州市地下铁道总公司、中国南车集团株洲电力机车研究所、中国南车四方机车车辆股份有限公司、北京交通大学、长春轨道客车股份有限公司。本标准主要起草人:×××本标准于××××年××月首次发布。II第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共17页城市轨道交通直线异步牵引电动机基本技术条件1范围本技术条件适用于驱动地铁车辆和轻轨车辆的单边短定子三相直线异步牵引电动机(以下或简称直线电机)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T2900.36-2003电工术语电力牵引GB/T2900.25-1994电工术语旋转电机GB/T16318-1996旋转牵引电机基本试验方法GB755-2000旋转电机定额和性能GB/T1032-1985三相异步电动机试验方法GB1971-1980电机线端标志与旋转方向GB/T7928-2003地铁车辆通用技术条件城市轨道交通直线电机车辆通用技术条件GB11345-1989钢焊缝手工超声波探伤方法和探伤结果分级GB/T3880-1997铝及铝合金轧制板材GB/T4172-2000焊接结构用耐候钢TB/T3001-2000铁路机车车辆用电子变流器供电的交流电动机JB/T7823-1995三相直线异步电动机JB6480-1992旋转牵引电机基本技术条件第2页共17页第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页JB/T5811-1991交流低压电机成型绕组匝间绝缘试验方法及限值IEC60349-2铁路机车车辆和公路车辆用旋转电机第2部分:电子变流器供电的交流电动机IEC60349-3电力牵引-铁路机车车辆和公路车辆用旋转电机第3部分:用损耗总和法来确定变流器供电的交流电动机的总损耗IEC61377-2006电力牵引-机车车辆-逆变器供电的交流电动机及其控制系统的综合试验IEC61373-1999铁路应用机车车辆设备冲击和振动试验3术语和定义3.1连续额定功率ratedoutputpowerofamotorforcontinuousduty电动机在额定电压、额定频率和连续工作制下的输出功率。3.2小时额定功率one-hourratedoutputpower(onehourrating)电动机在额定电压、额定频率和小时定额下的输出功率。3.3定子(初级)stator(primary)直线电动机与车辆相对静止的部分,由开有齿槽的硅钢片叠压而成的铁心和绕组组成。3.4感应板(次级)reactionplate/reactionrail(secondary)直线电动机安装在轨道上的部分,由导电板、导磁板和支座组成。3.5导电板conductingsheet感应板的一部分,具有良导...
