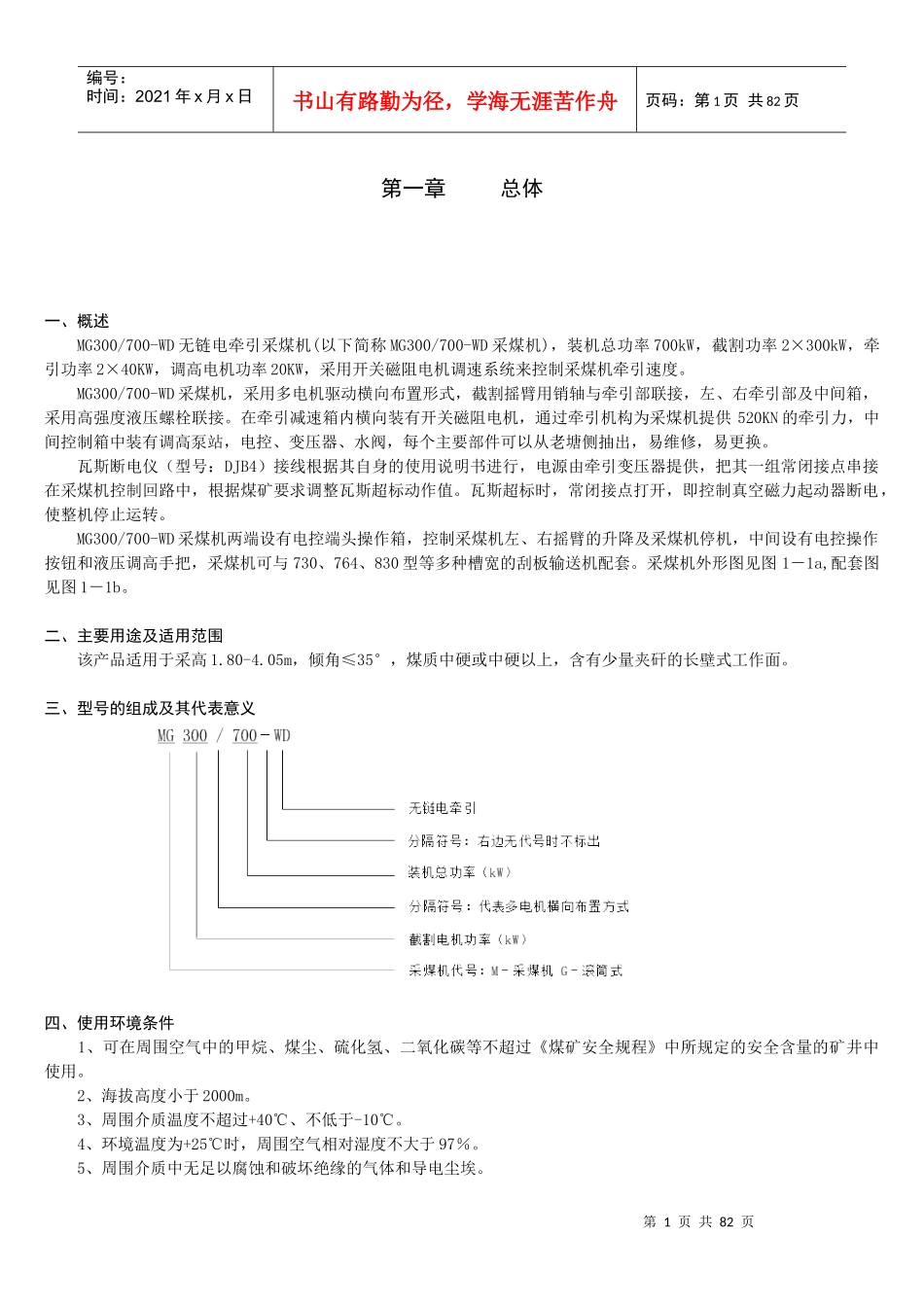

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页第一章总体一、概述MG300/700-WD无链电牵引采煤机(以下简称MG300/700-WD采煤机)，装机总功率700kW，截割功率2×300kW，牵引功率2×40KW，调高电机功率20KW，采用开关磁阻电机调速系统来控制采煤机牵引速度。MG300/700-WD采煤机，采用多电机驱动横向布置形式，截割摇臂用销轴与牵引部联接，左、右牵引部及中间箱，采用高强度液压螺栓联接。在牵引减速箱内横向装有开关磁阻电机，通过牵引机构为采煤机提供520KN的牵引力，中间控制箱中装有调高泵站，电控、变压器、水阀，每个主要部件可以从老塘侧抽出，易维修，易更换。瓦斯断电仪（型号：DJB4）接线根据其自身的使用说明书进行，电源由牵引变压器提供，把其一组常闭接点串接在采煤机控制回路中，根据煤矿要求调整瓦斯超标动作值。瓦斯超标时，常闭接点打开，即控制真空磁力起动器断电，使整机停止运转。MG300/700-WD采煤机两端设有电控端头操作箱，控制采煤机左、右摇臂的升降及采煤机停机，中间设有电控操作按钮和液压调高手把，采煤机可与730、764、830型等多种槽宽的刮板输送机配套。采煤机外形图见图1－1a,配套图见图1－1b。二、主要用途及适用范围该产品适用于采高1.80-4.05m，倾角≤35°，煤质中硬或中硬以上，含有少量夹矸的长壁式工作面。三、型号的组成及其代表意义四、使用环境条件1、可在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用。2、海拔高度小于2000m。3、周围介质温度不超过+40℃、不低于-10℃。4、环境温度为+25℃时，周围空气相对湿度不大于97％。5、周围介质中无足以腐蚀和破坏绝缘的气体和导电尘埃。第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页五、安全警示1、该产品必须取得矿用产品安全标志后方可下井使用。2、该产品的电控腔及接线腔的箱盖严禁在带电的情况下打开。该产品在箱盖的显著位置已标有“严禁带电开盖”的字样。3、产品中使用的隔离开关“QS”严禁带电离合。4、该产品的电路严禁乱拆乱调。5、该产品开机前必须先通水,后开机,当喷雾泵站停止供水时,应立即停止电机运行。6、随时注意冷却水路中的安全阀，如产生释放现象，应及时检查原因。7、定期检查清洗水阀内的过滤器。8、随时注意各喷嘴运行情况，如有堵塞，应及时疏通。9、定期检查喷雾泵站至采煤机输水管各连接口是否密合，不得有渗透水现象。六、技术特征1、适应煤层采高范围(m)：1.80—4.05煤层倾角（°）：≤35煤质硬度：中硬或中硬以上2、总体机面高度（mm）：1426机身厚度（mm）：530过煤高度（mm）：667截深(mm)：630；800配套滚筒直径与对应卧底量、最大采高和最佳采高范围见表1-1。表1-1滚筒直径(mm)卧底量(mm)最大采高(mm)最佳采高范围(m)φ180028838502.4-3.7φ200038839502.5-3.8φ220048840502.6-3.9摇臂摆动中心距（mm）：6258行走轮中心距（mm）：45403、截割部摇臂结构形式：整体、弯摇臂摇臂长度（mm）：2267摇臂摆角（°）：上摆46.1°、下摆19.8°截割功率（kW）：2×300滚筒转速（r/min）：29.4、33.6、38.3截割电机电机型号：YBC3-300额定功率（kW）：300额定电压（V）：33004、牵引行走部牵引形式：开关磁阻电机调速、齿轮销排式电牵引第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页牵引功率（kW）：2×40牵引速度（m/min）：0—8.2牵引力（kN）：520牵引电机电机型号：KCB2-40额定功率（kW）：40额定电压（V）：3805、调高电机电机型号：YBC-20额定功率（kW）：20额定电压（V）：33006、电缆主电缆型号：MCP3×50＋1×16＋4×67、冷却和喷雾冷却：截割电机、牵引电机、调高电机、摇臂水套、电控箱分别水冷喷雾方式：内、外喷雾配套喷雾泵站型号:PB-320/63供水压力（MPa）：3.0供水流量（l/min）：3208、配套工作面刮板输送机型号：730系列、764系列、830系列9、整机重量（T）：42七、技术特点１、截割电机横向布置在摇臂上，摇臂和机身连接没有动力传递，取消了螺旋...
