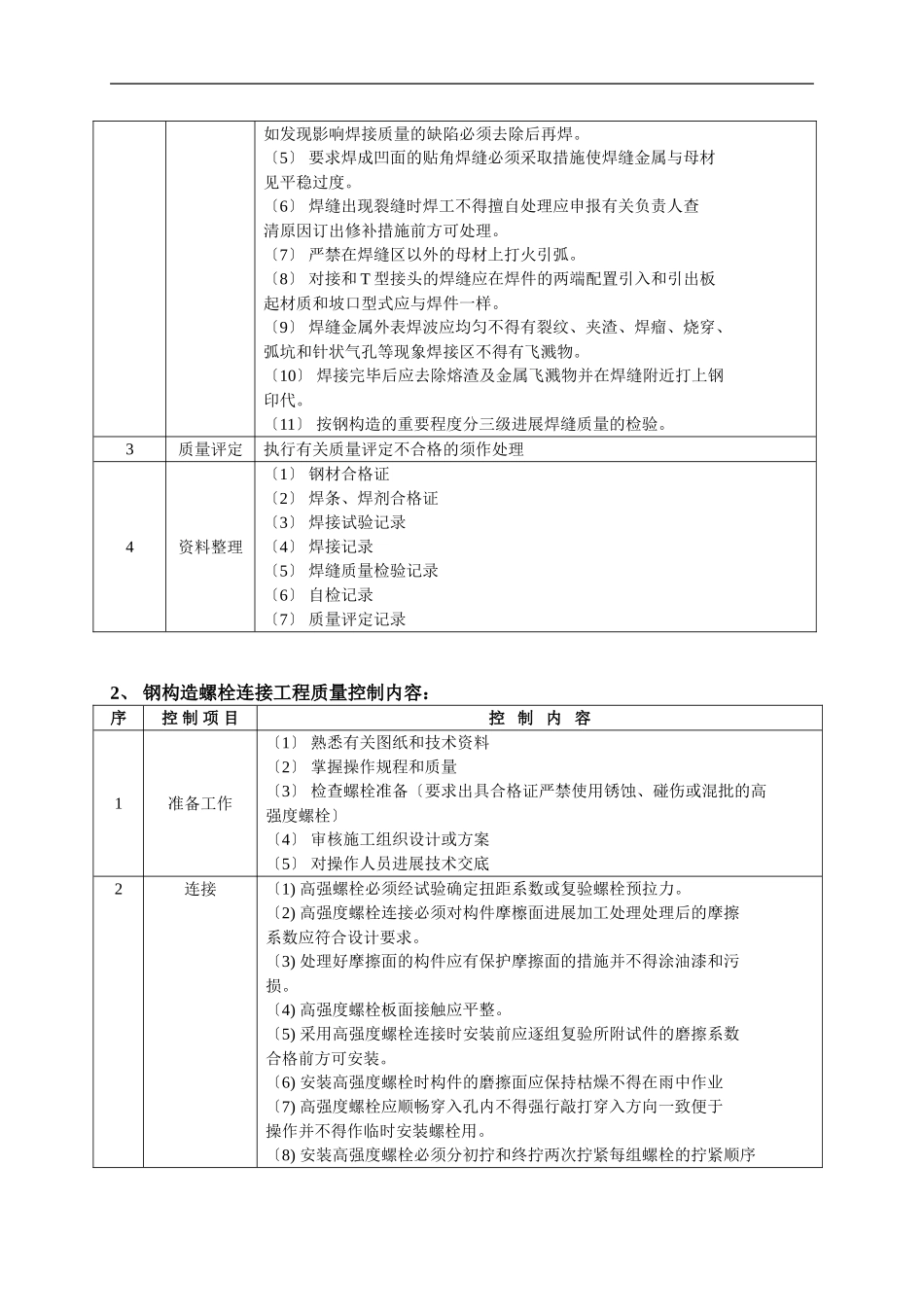

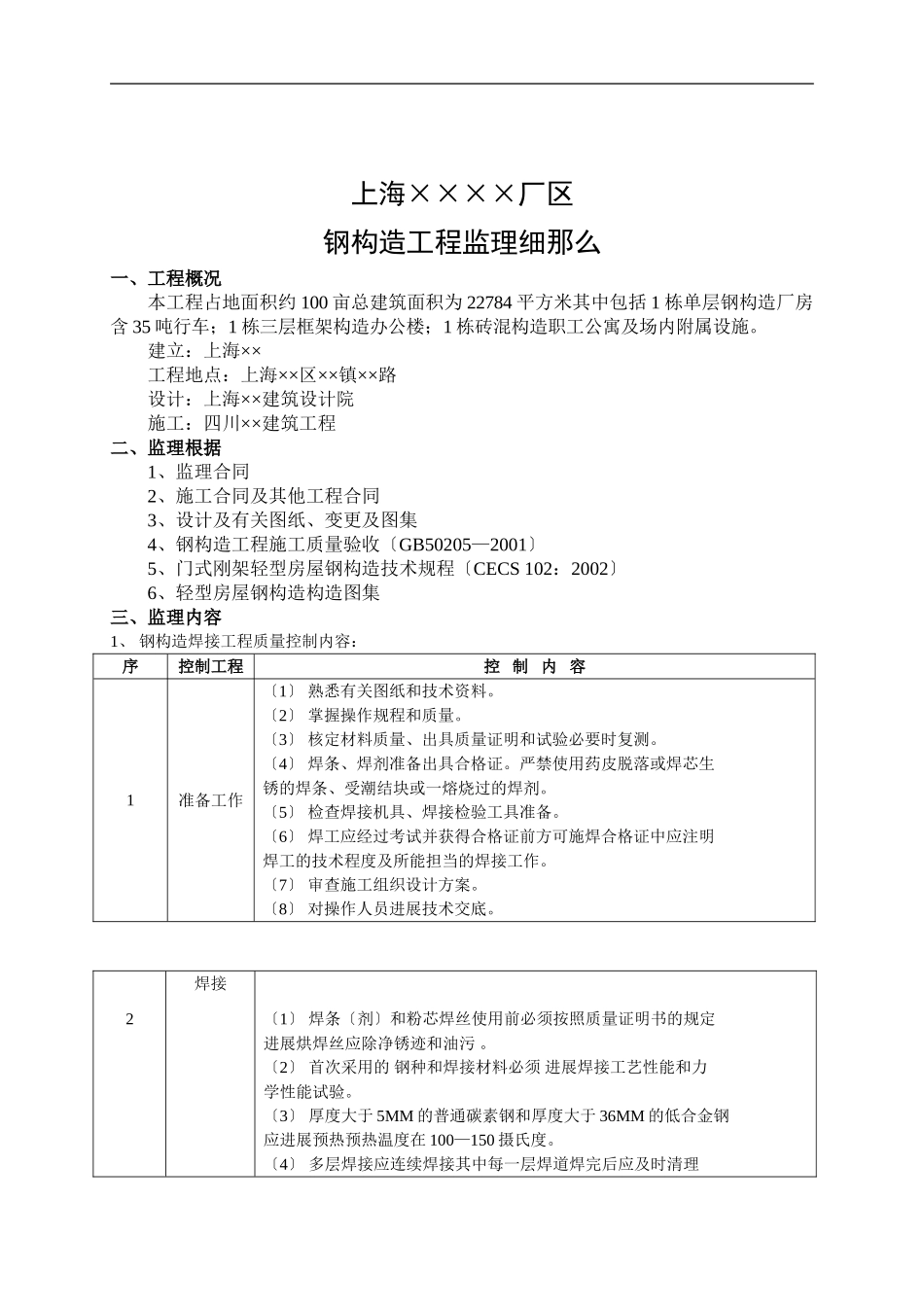

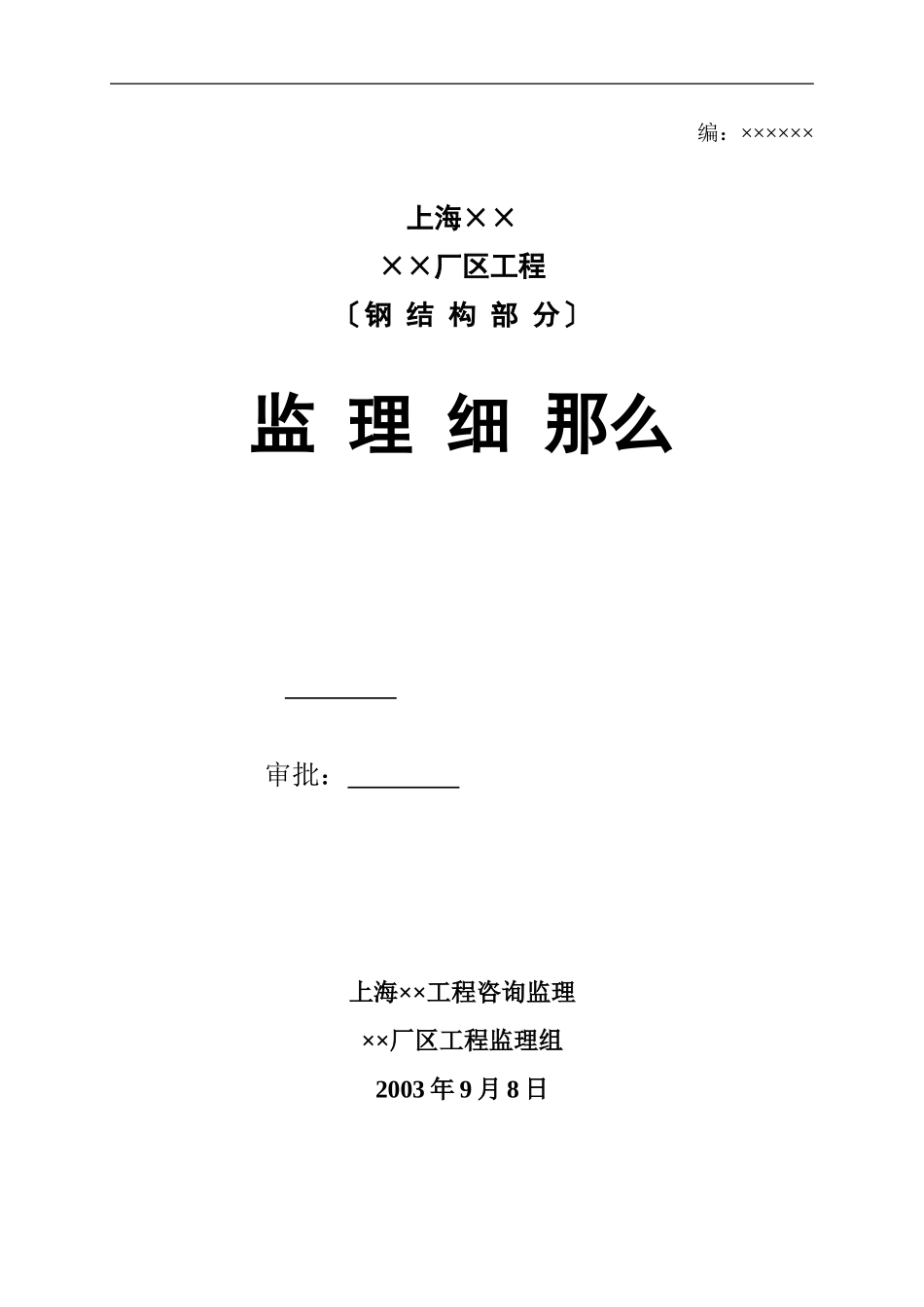

编：××××××上海××××厂区工程〔钢结构部分〕监理细那么审批：上海××工程咨询监理××厂区工程监理组2003年9月8日上海××××厂区钢构造工程监理细那么一、工程概况本工程占地面积约100亩总建筑面积为22784平方米其中包括1栋单层钢构造厂房含35吨行车；1栋三层框架构造办公楼；1栋砖混构造职工公寓及场内附属设施。建立：上海××工程地点：上海××区××镇××路设计：上海××建筑设计院施工：四川××建筑工程二、监理根据1、监理合同2、施工合同及其他工程合同3、设计及有关图纸、变更及图集4、钢构造工程施工质量验收〔GB50205—2001〕5、门式刚架轻型房屋钢构造技术规程〔CECS102：2002〕6、轻型房屋钢构造构造图集三、监理内容1、钢构造焊接工程质量控制内容：序控制工程控制内容1准备工作〔1〕熟悉有关图纸和技术资料。〔2〕掌握操作规程和质量。〔3〕核定材料质量、出具质量证明和试验必要时复测。〔4〕焊条、焊剂准备出具合格证。严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或一熔烧过的焊剂。〔5〕检查焊接机具、焊接检验工具准备。〔6〕焊工应经过考试并获得合格证前方可施焊合格证中应注明焊工的技术程度及所能担当的焊接工作。〔7〕审查施工组织设计方案。〔8〕对操作人员进展技术交底。2焊接〔1〕焊条〔剂〕和粉芯焊丝使用前必须按照质量证明书的规定进展烘焊丝应除净锈迹和油污。〔2〕首次采用的钢种和焊接材料必须进展焊接工艺性能和力学性能试验。〔3〕厚度大于5MM的普通碳素钢和厚度大于36MM的低合金钢应进展预热预热温度在100—150摄氏度。〔4〕多层焊接应连续焊接其中每一层焊道焊完后应及时清理如发现影响焊接质量的缺陷必须去除后再焊。〔5〕要求焊成凹面的贴角焊缝必须采取措施使焊缝金属与母材见平稳过度。〔6〕焊缝出现裂缝时焊工不得擅自处理应申报有关负责人查清原因订出修补措施前方可处理。〔7〕严禁在焊缝区以外的母材上打火引弧。〔8〕对接和T型接头的焊缝应在焊件的两端配置引入和引出板起材质和坡口型式应与焊件一样。〔9〕焊缝金属外表焊波应均匀不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等现象焊接区不得有飞溅物。〔10〕焊接完毕后应去除熔渣及金属飞溅物并在焊缝附近打上钢印代。〔11〕按钢构造的重要程度分三级进展焊缝质量的检验。3质量评定执行有关质量评定不合格的须作处理4资料整理〔1〕钢材合格证〔2〕焊条、焊剂合格证〔3〕焊接试验记录〔4〕焊接记录〔5〕焊缝质量检验记录〔6〕自检记录〔7〕质量评定记录2、钢构造螺栓连接工程质量控制内容：序控制项目控制内容1准备工作〔1〕熟悉有关图纸和技术资料〔2〕掌握操作规程和质量〔3〕检查螺栓准备〔要求出具合格证严禁使用锈蚀、碰伤或混批的高强度螺栓〕〔4〕审核施工组织设计或方案〔5〕对操作人员进展技术交底2连接〔1)高强螺栓必须经试验确定扭距系数或复验螺栓预拉力。〔2)高强度螺栓连接必须对构件摩檫面进展加工处理处理后的摩擦系数应符合设计要求。〔3)处理好摩擦面的构件应有保护摩擦面的措施并不得涂油漆和污损。〔4)高强度螺栓板面接触应平整。〔5)采用高强度螺栓连接时安装前应逐组复验所附试件的磨擦系数合格前方可安装。〔6)安装高强度螺栓时构件的磨擦面应保持枯燥不得在雨中作业〔7)高强度螺栓应顺畅穿入孔内不得强行敲打穿入方向一致便于操作并不得作临时安装螺栓用。〔8)安装高强度螺栓必须分初拧和终拧两次拧紧每组螺栓的拧紧顺序应从节点中心向边缘施拧其外露丝扣不得少于2扣。〔9)永久性的普通螺栓连接应符合：每个螺栓不得垫2个以上的垫圈或用大螺母代替垫圈螺栓拧紧后不少于2-3扣并应防止螺母松动；任何安装孔均不得随意用气割扩孔。3质量评定执行有关质量验评不合格的须作处理。4资料整理⑴螺栓合格证。⑵隐蔽工程中间验收记录。⑶高强度螺栓检查记录。⑷质检记录。⑸质量评定记录。3、钢构造制作工程质量控制序控制项目控制内容1准备工作〔1)熟悉有关图纸和技术资料。〔2)掌握操作规程和质量。〔3)检查并要求出具钢材质量证明书和试验对材质有异议可复测。⑷要求出具连接材料和涂料质量证明书和试验。〔4)检查制作机具设备。〔5)审查施工...
