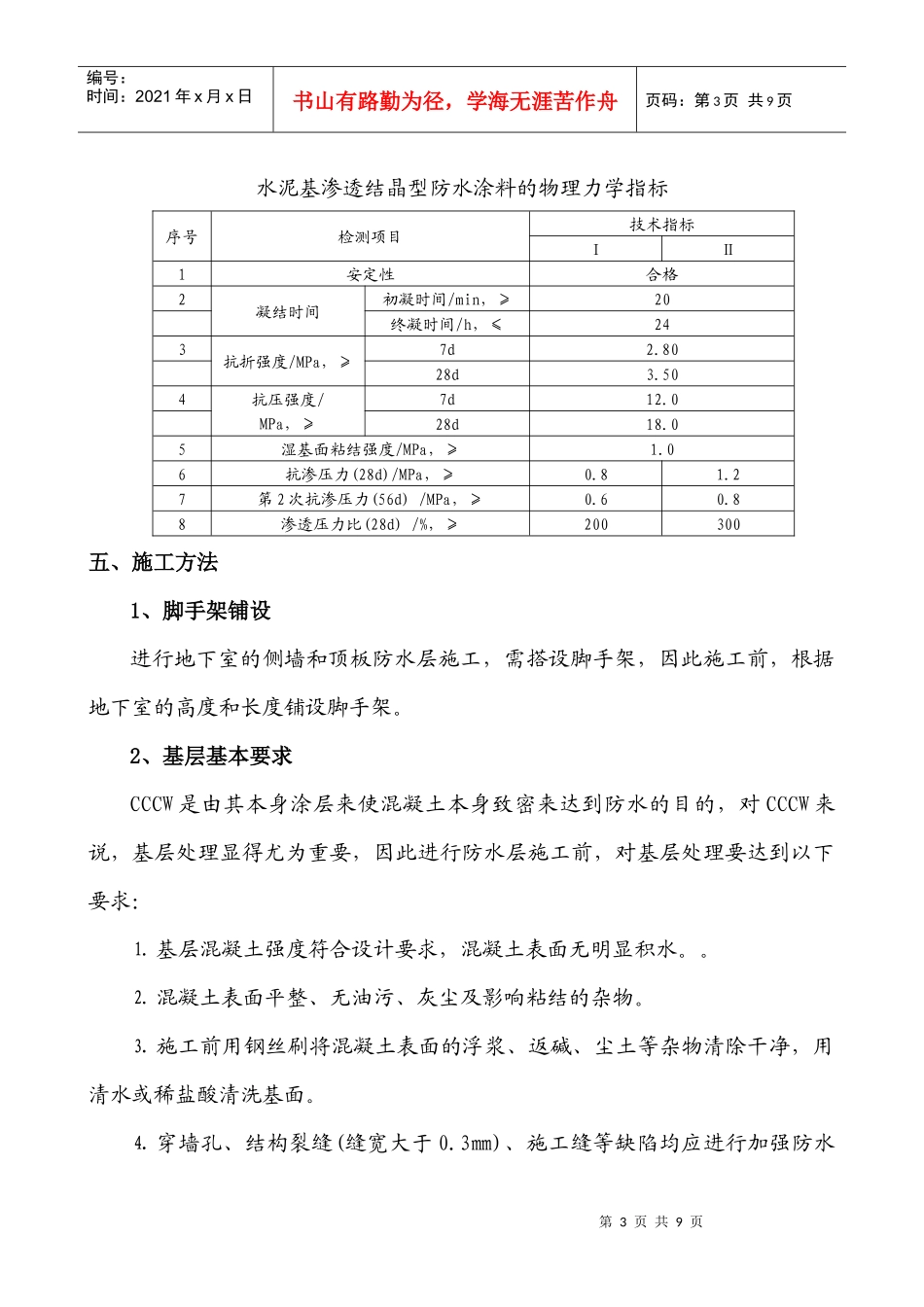

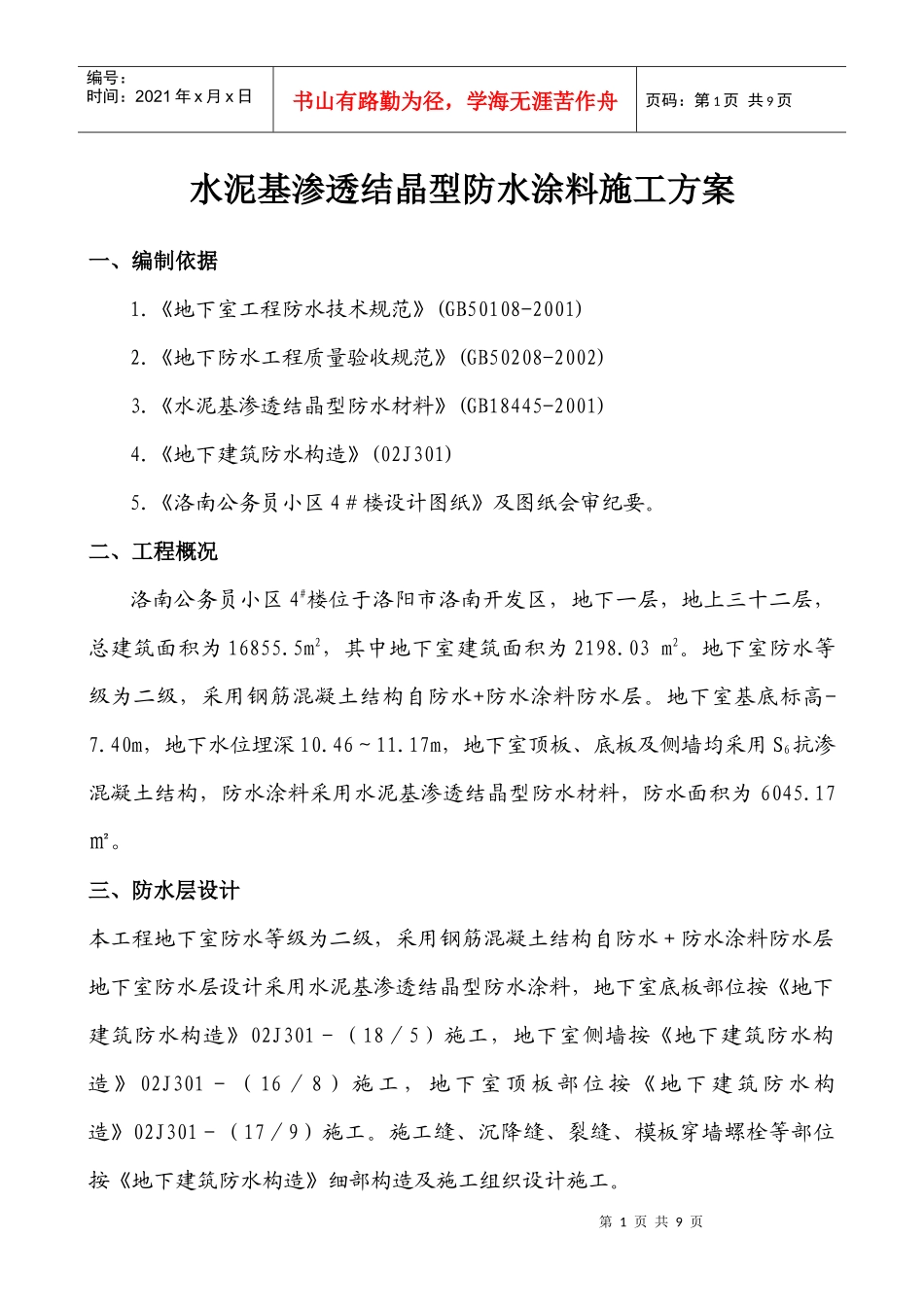

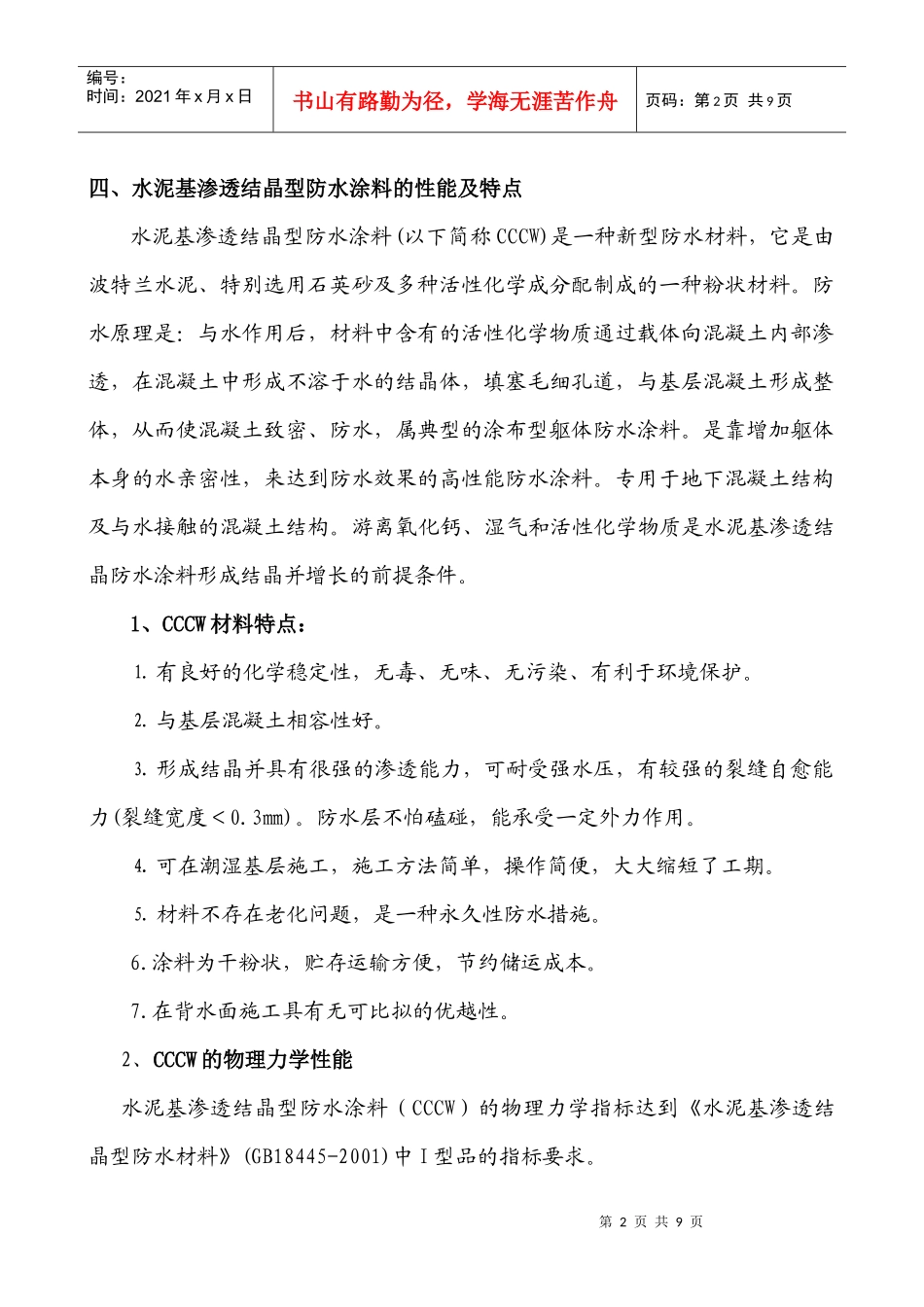

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页水泥基渗透结晶型防水涂料施工方案一、编制依据1.《地下室工程防水技术规范》(GB50108-2001)2.《地下防水工程质量验收规范》(GB50208-2002)3.《水泥基渗透结晶型防水材料》(GB18445-2001)4.《地下建筑防水构造》(02J301)5.《洛南公务员小区4＃楼设计图纸》及图纸会审纪要。二、工程概况洛南公务员小区4#楼位于洛阳市洛南开发区，地下一层，地上三十二层，总建筑面积为16855.5m2，其中地下室建筑面积为2198.03m2。地下室防水等级为二级，采用钢筋混凝土结构自防水+防水涂料防水层。地下室基底标高-7.40m，地下水位埋深10.46～11.17m，地下室顶板、底板及侧墙均采用S6抗渗混凝土结构，防水涂料采用水泥基渗透结晶型防水材料，防水面积为6045.17㎡。三、防水层设计本工程地下室防水等级为二级，采用钢筋混凝土结构自防水＋防水涂料防水层地下室防水层设计采用水泥基渗透结晶型防水涂料，地下室底板部位按《地下建筑防水构造》02J301－（18／5）施工，地下室侧墙按《地下建筑防水构造》02J301－（16／8）施工，地下室顶板部位按《地下建筑防水构造》02J301－（17／9）施工。施工缝、沉降缝、裂缝、模板穿墙螺栓等部位按《地下建筑防水构造》细部构造及施工组织设计施工。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页四、水泥基渗透结晶型防水涂料的性能及特点水泥基渗透结晶型防水涂料(以下简称CCCW)是一种新型防水材料，它是由波特兰水泥、特别选用石英砂及多种活性化学成分配制成的一种粉状材料。防水原理是：与水作用后，材料中含有的活性化学物质通过载体向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，与基层混凝土形成整体，从而使混凝土致密、防水，属典型的涂布型躯体防水涂料。是靠增加躯体本身的水亲密性，来达到防水效果的高性能防水涂料。专用于地下混凝土结构及与水接触的混凝土结构。游离氧化钙、湿气和活性化学物质是水泥基渗透结晶防水涂料形成结晶并增长的前提条件。1、CCCW材料特点：⒈有良好的化学稳定性，无毒、无味、无污染、有利于环境保护。⒉与基层混凝土相容性好。⒊形成结晶并具有很强的渗透能力，可耐受强水压，有较强的裂缝自愈能力(裂缝宽度＜0.3㎜)。防水层不怕磕碰，能承受一定外力作用。⒋可在潮湿基层施工，施工方法简单，操作简便，大大缩短了工期。⒌材料不存在老化问题，是一种永久性防水措施。6.涂料为干粉状，贮存运输方便，节约储运成本。7.在背水面施工具有无可比拟的优越性。2、CCCW的物理力学性能水泥基渗透结晶型防水涂料（CCCW）的物理力学指标达到《水泥基渗透结晶型防水材料》(GB18445-2001)中I型品的指标要求。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页水泥基渗透结晶型防水涂料的物理力学指标序号检测项目技术指标ⅠⅡ1安定性合格2凝结时间初凝时间/min，≥20终凝时间/h，≤243抗折强度/MPa，≥7d2.8028d3.504抗压强度/MPa，≥7d12.028d18.05湿基面粘结强度/MPa，≥1.06抗渗压力(28d)/MPa，≥0.81.27第2次抗渗压力(56d)/MPa，≥0.60.88渗透压力比(28d)/%，≥200300五、施工方法1、脚手架铺设进行地下室的侧墙和顶板防水层施工，需搭设脚手架，因此施工前，根据地下室的高度和长度铺设脚手架。2、基层基本要求CCCW是由其本身涂层来使混凝土本身致密来达到防水的目的，对CCCW来说，基层处理显得尤为重要，因此进行防水层施工前，对基层处理要达到以下要求：⒈基层混凝土强度符合设计要求，混凝土表面无明显积水。。⒉混凝土表面平整、无油污、灰尘及影响粘结的杂物。⒊施工前用钢丝刷将混凝土表面的浮浆、返碱、尘土等杂物清除干净，用清水或稀盐酸清洗基面。⒋穿墙孔、结构裂缝(缝宽大于0.3㎜)、施工缝等缺陷均应进行加强防水第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页处理后，再进行防水层施工。5.地下水位在施工防水层0.5M以下。6.蜂窝结构及疏松结构均应凿除，将所...
